STP端口状态：

STP端口角色：

链路状态发生变化，STP如何重新收敛？

概述：

图解：

--------------------------------------------------------------------------------------TCN何时发：

实列一（收敛时间为30s）：

对于核心交换网络来说，收敛时间长达30秒是不能忍受的，怎么办？

实列二（收敛时间为50s）：

概述：

收敛时间太长，客户不满意，怎么办？

常见的STP调整命令：

--------------------------------------------------------------------------------

STP端口状态：

1.1  blocking(阻塞）：  20秒时间，只收不发BPDU；不学习MAC地址、不转发用户数据帧
1.2  listening（侦听）： 15秒，收发BPDU报文，不转发用户数据帧，不学习MAC地址,选举根桥、根端口、指定端口和阻塞端口
1.3  learning （学习）： 15秒，收发BPDU报文，不转发用户数据帧，但是开始学习MAC地址表
1.4  forwarding (转发）：  转发用户数据帧，学习MAC地址
1.5 disable (禁用状态）：  没启用STP,由于违规把这个接口关闭

-- ----STP最大收敛时间（从阻塞状态到转发状态一共花了多久）为50秒
-- ----一台笔记本接入到交换机接口，需要经过15秒侦听和15秒学习时间之后才能转发数据！
------- 除了forwarding状态，其他状态都对用户数据采用丢弃行为
---------------------------------------------------------------------------------------------------------------------------------

STP端口角色：

1.1 指定端口（DP): 只发BPDU，STP收敛完成一旦选择出来ROOT之后，DP发送的是来自根桥的BPDU，我只负责转发而已；处于转发状态
1.2 根端口（RP): 只收BPDU，处于转发状态
1.3 非指定端口（阻塞端口）：只收BPDU；处于阻塞状态
---------------------------------------------------------------------------------------------------------------------------------

链路状态发生变化，STP如何重新收敛？

概述：

当一个链路发生变化，会创建TCN 拓扑变化通告BPDU，从自己的RP端口发出去给根桥，
其他非根桥收到我的TCN BPDU会用TCA BPDU给以确认同时把我的TCN BPDU从其根端口继续向根桥转发；根桥收到我的TCN BPDU后会在每两秒发送的配置BPDU里面把flag的最后一位置为1代表TC BPDU，
其他非根桥交换机收到来自根桥的TC BPDU后把自己的MAC地址老化时间由原来的300秒变成15秒，
加快整个交换网络MAC地址表更新和学习进程；TC BPDU连发35秒。

图解：

当sw2和sw3之间的链路发生故障时，sw3的阻塞端口被选为RP ，并发送  TCN  BPDU

--------------------------------------------------------------------------------------
TCN何时发：

 1.1 端口进入到转发状态时
 1.2 端口进入到阻塞状态时
 1.3 接口选为RP或者DP时候

即当链路发生变化时候发送TCN类型的BPDU

---------------------------------------------------------------------------------------------------------------------------------

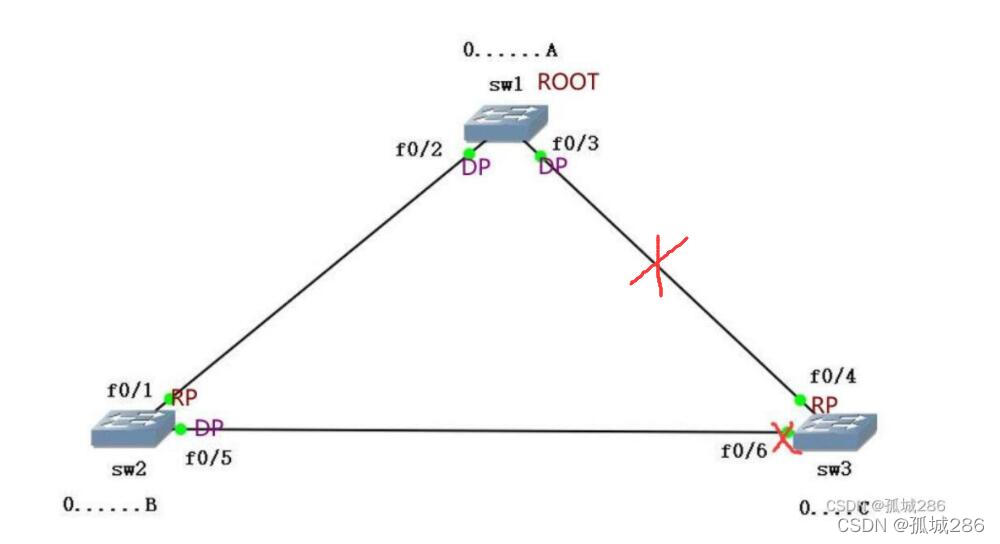

实列一（收敛时间为30s）：

当sw1和sw3之间的链路发生故障时，此时F0/6 处于阻塞状态，只收不发BPDU。首先经过15s的侦听时间在经过15s的学习时间f0/6接口变为转发状态，即生成树收敛时间为30s

对于核心交换网络来说，收敛时间长达30秒是不能忍受的，怎么办？

1、uplinkfast技术：

注：1、PVSTP:思科私有技术，每个VLAN运行一个STP生成树
       2、PVSTP+里面的uplinkfast技术
 思科解决方案是：在所有非根桥交换机启用uplinkfast技术，可以省略这30秒时间直接进入转发状态；我其中一个链路故障，还能从其他接口收到来自根桥的BPDU，把原来阻塞端口切换到15秒侦听状态和15秒学习时间省略，直接进入到转发状态；
sw3(config)#spanning-tree uplinkfast---------------------------配置命令

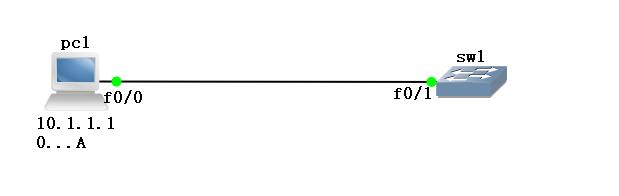

2、Portfast技术（思科私有技术，华为\华三里面称为边缘接口）：

1.1  一般在连接路由器、PC、服务器的接口启用此技术，省略15秒侦听时间和15秒学习时间，直接进入到转发状态。
1.2  启用了portfast接口可以收发BPDU报文，一旦收到BPDU报文此接口又重新变成了正常的STP端口(恢复15秒监听和15秒学习时间）

sw3(config)#int f0/29
sw3(config-if)#spanning-tree portfast
sw3(config-if)#exit-----------------------------------------------------配置命令

------------------------------------------------------------------------------------------------------------------------------

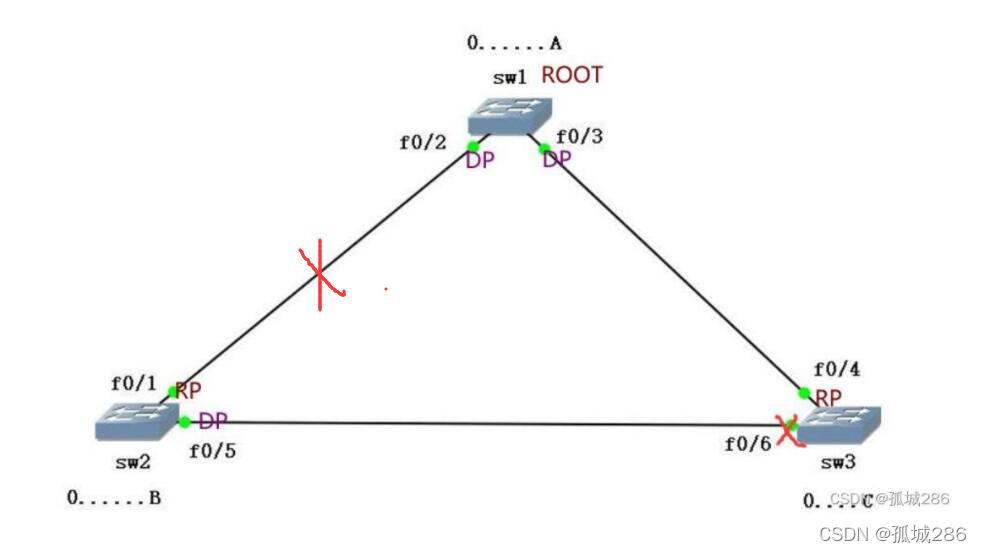

实列二（收敛时间为50s）：

 当sw1和sw2之间链路出现故障时，sw2认为sw1失联，于是向sw3发送bpdu报文，声称自己是ROOT，当sw3收到来自sw2的BPDU报文之后，等待20s之后，然后sw3的f0/6接口经过30s变为转发状态，即生成树收敛时间为50s

概述：

当我其中一个接口故障，从其他接口收不到来自根桥的BPDU，我会创建BPDU声明我是根桥，把BPDU给自己的邻居交换机发过去，但是邻居交换机还能收到来自根桥的BPDU，不认同我这新产生的老大，对我进行报复20秒(阻塞时间），又经过了15秒侦听时间，在经历15秒学习时间，最后进入了转发状态，整个生成树经历了50秒收敛时间；

收敛时间太长，客户不满意，怎么办？

思科解决方案是在所有交换机采用backbonefast技术，省略阻塞的20秒时间

注：PVSTP里面的backbonefast技术（思科私有技术，已经被集成到RSTP公有里面去了）

sw3(config)#spanning-tree backbonefast -----------配置命令

---------------------------------------------------------------------------------------------------------------------------------

常见的STP调整命令：

1.1 接口下命令
sw3(config-if)#spanning-tree cost 39 //修改接口cost值
sw3(config-if)#spanning-tree port-priority 128 //修改接口port-id优先级，默认就是128

1.2 全局配置

sw3(config)#spanning-tree vlan 100 priority 32768  //在VLAN100里面修改BPDU中的BID的优先级，默认就是32768
sw3(config)#spanning-tree vlan 100 max-age 20  //在VLAN100里面修改BPDU的最大老化时间，默认20秒
sw3(config)#spanning-tree vlan 100 hello-time 2 //在VLAN100里面修改BPDU的发送间隔时间，默认2秒
sw3(config)#spanning-tree vlan 100 forward-time 15 //在VLAN100里面修改STP的转发延迟时间，默认15秒

sw3(config)#spanning-tree vlan 100 root primary
           #spanning-tree vlan 200 root secondary
SW3交换机是VLAN100的主根桥，VLAN200的备份根桥


以上仅个人观点，如有错误还请指出！感谢！
