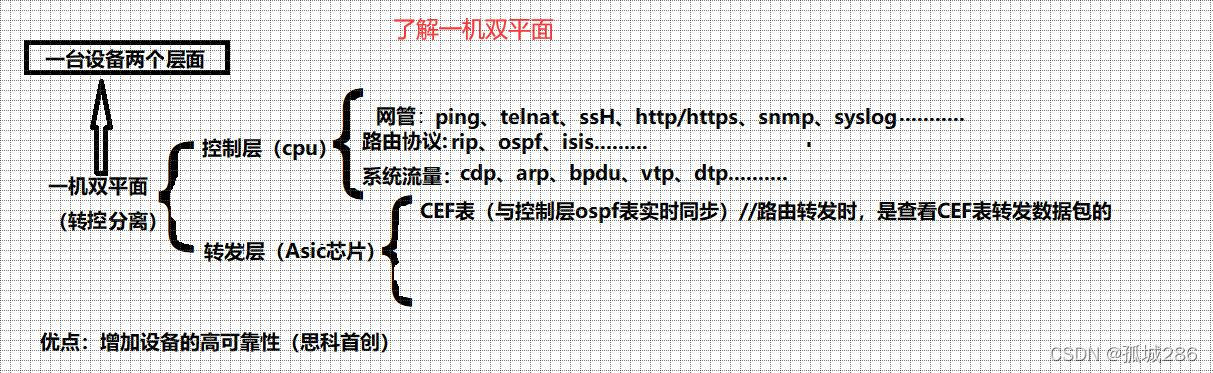

SDN——转控分离、CPU保护机制——COPP技术案列详解及配置命令、-CSDN博客

--------------------------------------------------------------------------------------------------------------------------------------------------------------

配置命令：

一、控制层端口：

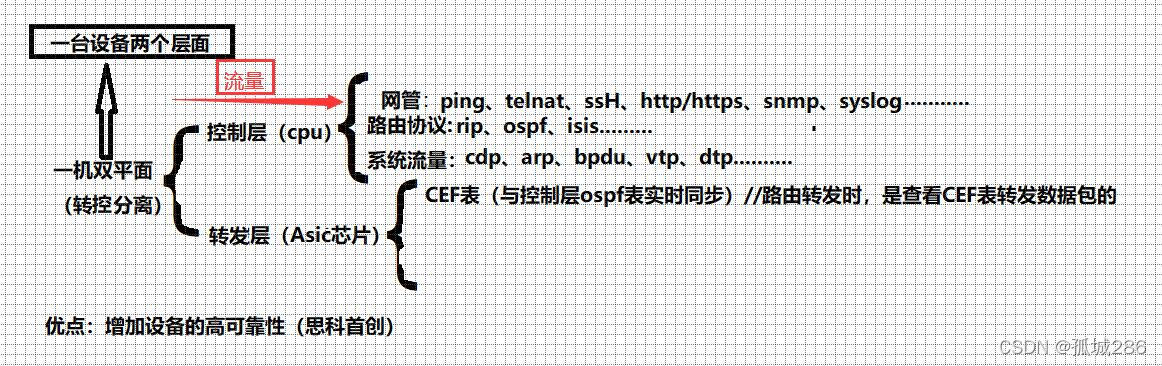

父接口：control-plane // 凡是去往CPU的流量都要经过这个接口

三个子接口：
（1） host //控制三层流量且是抵达我这台设备的三层流量
（2） transit //控制的是穿越我的三层流量
（3） cef-exception //控制的是二层流量

配置一：基于传输层端口进行过滤（去往CPU的传输层流量执行过滤）

（1）class-map--匹配流量用的

R1(config)#class-map type port-filter match-all aaa//写了一个基于端口过滤的名称为aaa的class-map策略||||如果条件全部满足才会执行（2）||（math-any）//满足任意一个条件就会执行（2）默认（math-all）
R1(config-cmap)#match port tcp 23 //匹配条件
R1(config-cmap)#match port tcp 443
R1(config-cmap)#match port udp 520
R1(config-cmap)#match closed-ports //匹配出其他那些未开放的端口的流量
R1(config-cmap)#exit

（2）policy-map---针对匹配的流量执行动作（在policy-map里面调用class-map）

R1(config)#policy-map type port-filter bbb
R1(config-pmap)#class aaa ///调用（1）中的策略
R1(config-pmap-c)#drop /// 执行丢弃行为（也可以限速）
R1(config-pmap-c)#exit

（3）service-policy-------针对policy-map应用接口上

R1(config)#control-plane host //进入控制层面接口（父接口或子接口）
R1(config-cp-host)#service-policy type port-filter input bbb
R1(config-cp-host)#exit

input----------从外面想要进入到我CPU的方向

output--------从CPU发出去的方向

-----------------------------------------------------------------------------------------------------------------------------------------------------

可选配置二：利用ACL

（1）定义ACL：

access-list 100 per ospf host 1.1.1.1 host 2.2.2.2
access-list 100 per tcp any any eq 23

（2）class-map--匹配流量用的

class-map aaa
match access-grop 100//在class-map调用ACL
exit

（3）policy-map---针对匹配的流量执行动作（在policy-map里面调用class-map）

policy-map bbb
class aaa
drop//凡是去往CPU的telnat报文、ospf报文都被丢弃了，到达不了CPU
exit
exit

（3）service-policy-------针对policy-map应用接口上

control-plane
serviece-policy input bbb
exit

------------------------------------------------------------------------------------------------------------------
案例：

要求：去往CPU的OSPF流量限速到128K，telnet流量限速到64K，PING流量限速到32K，其余流量限速到1M

（1 ）匹配流量

R1(config)#ip access-list extended ospf
R1(config-ext-nacl)#permit ospf any any
R1(config-ext-nacl)#exit

R1(config)#ip access-list extended telnet
R1(config-ext-nacl)#permit tcp any any eq 23
R1(config-ext-nacl)#exit

R1(config)#ip access-list extended icmp
R1(config-ext-nacl)#permit icmp any any
R1(config-ext-nacl)#exit

（2）配置class-map调用各自的ACL

R1(config)#class-map n-ospf
R1(config-cmap)#match access-group name ospf
R1(config-cmap)#exit

R1(config)#class-map n-telnet
R1(config-cmap)#match access-group name telnet
R1(config-cmap)#exit

R1(config)#class-map n-icmp
R1(config-cmap)#match access-group name icmp
R1(config-cmap)#exit

（3 ）配置policy-map，调用class-map，执行限速动作

R1(config)#policy-map qos
R1(config-pmap)#class n-ospf
R1(config-pmap-c)#police 128000 conform-action transmit exceed-action drop //符合的穿越和转发，超过的丢弃
R1(config-pmap-c-police)#exit
R1(config-pmap-c)#exit
R1(config-pmap)#
R1(config-pmap)#class n-telnet
R1(config-pmap-c)#police 64000 conform-action transmit exceed-action drop
R1(config-pmap-c-police)#exit
R1(config-pmap-c)#exit
R1(config-pmap)#class n-icmp
R1(config-pmap-c)#police 32000 conform-action transmit exceed-action drop
R1(config-pmap-c-police)#exit
R1(config-pmap-c)#exit
R1(config-pmap)#class class-default//匹配哪些剩余的去往CPU流量
R1(config-pmap-c)#police 1000000 conform-action transmit exceed-action drop
R1(config-pmap-c-police)#exit
R1(config-pmap-c)#exit
R1(config-pmap)#exit
R1(config)#
