OSPF——DR和BDR讲解

目录

一、DR/BDR简介：

二、OSPF邻居关系存在规律及缺点：

（１） 邻居关系数量变化规律：

（２）邻居关系过多缺点：

三、为什么选举DR和BDR:

四、 解决方法：引入DR、BDR

解决过程：

 五、DR及BDR的选举：

六、DR和BDR选举情况：

DR和BDR选举原则

---

一、DR/BDR简介：

• ①DR：一个广播性、多接入网络中的指定路由器（Designated Router）
• ②BDR：为减小多路访问网络中OSPF流量，OSPF会选择一个指定路由器（DR）和一个备份指定路由器（BDR）。当多路访问网络发生变化时，DR负责更新其他所有OSPF路由器。BDR会监控DR 的状态，并在当前DR发生故障时接替其角色。

 ————————————————————————————————————————————————————————

二、OSPF邻居关系存在规律及缺点：

​

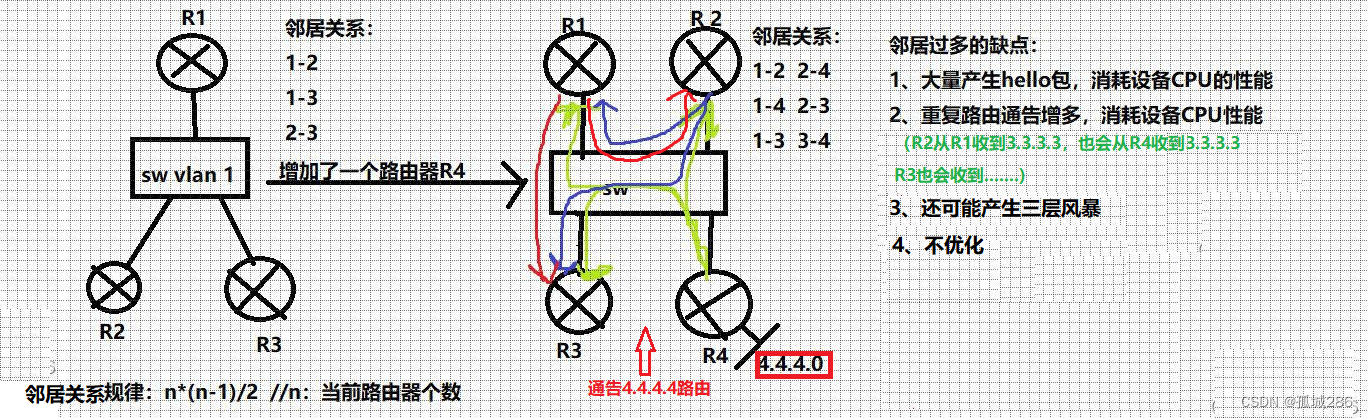

（１） 邻居关系数量变化规律：

• n*（n-1）/2  // n当前路由器个数

（２）邻居关系过多缺点：

• （1）大量产生hello包，消耗CPU性能
• （2）产生重复路由通告，消耗CPU性能（R4将路由通告给R1、R2、R3，然后R2又查找邻居，继 续通告4.4.4.0的路由，导致通告重复）
• （3）任何一台路由器的路由变化都会导致多次传递,浪费了带宽资源

————————————————————————————————————————————————————————————

三、为什么选举DR和BDR:

• 在一个共享的广播网络多台路由器建立OSPF，有可能会产生大量的OSPF邻居在这些大量的OSPF邻居发送大量的OSPF报文，造成其他路器接收到大量的OSPF重复报文浪费带宽资源和设备CPU计算资源，还可能会产生风暴。

 ————————————————————————————————————————————————————————

四、 解决方法：引入DR、BDR

解决过程：

 如图：当DR和BDR选举完成之后，R4将路由通告给R1和R2，然而R2作为BDR，此时他知道DR还在（不会去代替DR，去通告其他DRother），所以R2收到路由存放在本地之后不会通告出去，而是由BR通告给R3。此时减少了重复通告，优化设备性能。

——————————————————————————————————————————————————————————

 五、DR及BDR的选举：

• 在一个共享的广播网络多台路由器建立OSPF，有可能会产生大量的OSPF邻居，在这些大量的OSPF邻居发送大量的OSPF报文，造成其他路由器接收到大量的OSPF重复报文浪费带宽资源和设备CPU计算资源；如何解决：采用DR和BDR
• 1、DR/BDR的选举是基于接口的。
• 2、接口的DR优先级越大越优先，一开始默认值为1，DR优先级可以进行调整，调整的范围是0-255，数值越大优先。

int f0/0

ip ospf priority 2

• 3、接口的DR优先级相等时，Router ID越大越优先。（如果没有router id则会以环回接口为router id，如果没有环回接口则会选择最大IP的物理接口为router id）
• 4、DR没有抢占性
• 5、DR和BDR的选举过程是先选BDR再选DR

注意：当接口启用OSPF之后，假设等待40s（wait time），仍然没有其他路由器声称自己是DR和BDR，我自己就把该接口设置为DR一般是谁先配置谁是DR，其次是BDR。

DR是没有抢占性的，当BDR变为老大时，DR无法自动再次成为老大，当某天DR挂了，则BDR会升级为DR，然后再DRother中选择一个作为BDR。

从宏观角度来说，一开始先选择BDR出来，然后BDR判断网络中有没有DR，没有DR，则BDR升级为DR，再选择一个BDR出来

——————————————————————————————————————————————————————————

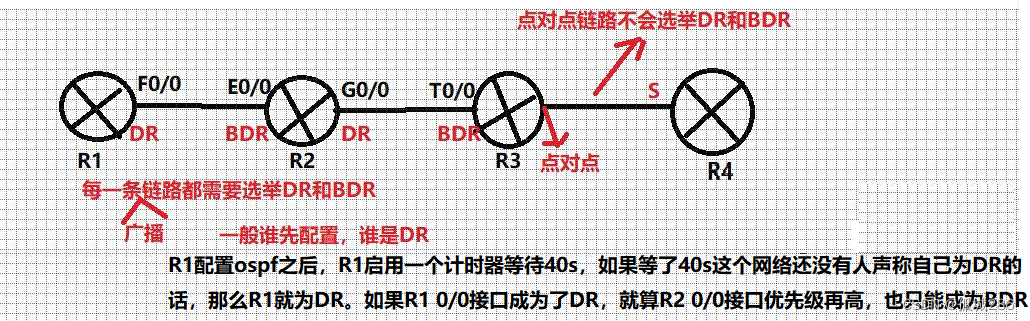

六、DR和BDR选举情况：

DR和BDR选举在广播的网络类型， 只有在广播的网络才会选举DR和BDR

 查看图：



DR和BDR选举原则

• 所有普通路由器只需要和DR、BDR建立邻接关系即可；什么叫做邻接关系? FULL就是邻接关系
• ----先比较接口优先级，接口优先级默认为1；如果接口优先级相同在比较RID；数值越大越好；（接口优先级为0代表不参与DR和BDR选举）
• -----RID可以手工指定或者自动选举，如果自动选举则优先使用环回接口，如果有多个环回接口选择数值最大的那个，没有环回接口选择物理接口数值最大的那个作为自己的RID
• -----先选择BDR出来，再由BDR判断当前网络有没有DR，如果没有则升级为DR，重新选举一个BDR出来
• -----DR和BDR一旦选举出来，为了OSPF的稳定性，新加入一台路由器就算优先级比我当前DR和BDR都高也没有用，除非OSPF协议重收敛！没有抢占性！
• -----DRohter 要和DR以及BDR形成完全邻接关系full；只有完全邻接关系full才能互相通告同步数据库；DRother之间邻居关系只能到达2-WAY状态（双向邻接状态）在2-WAY状态下不能同步数据库
• ------在一个广播链路下选举DR和BDR，OSPF认为以太网链路默认的OSPF网络类型为广播；DR和BDR是基于接口的，一台OSPF路由器一个接口是DR另外一个接口有可能也是DR或者BDR
• ------两台路由启用OSPF，会等待40秒时间，如果40秒时间没有选出来DR，我就成为DR
• ---在广播链路类型下选出DR BDR和DR DRother;什么接口才是广播类型?以太接口(E\F\G\T)
