华为 — 路由和交换（OSPF＋VRRP＋PAT＋MSTP）及USG防火墙（实验案列+配置）

目录

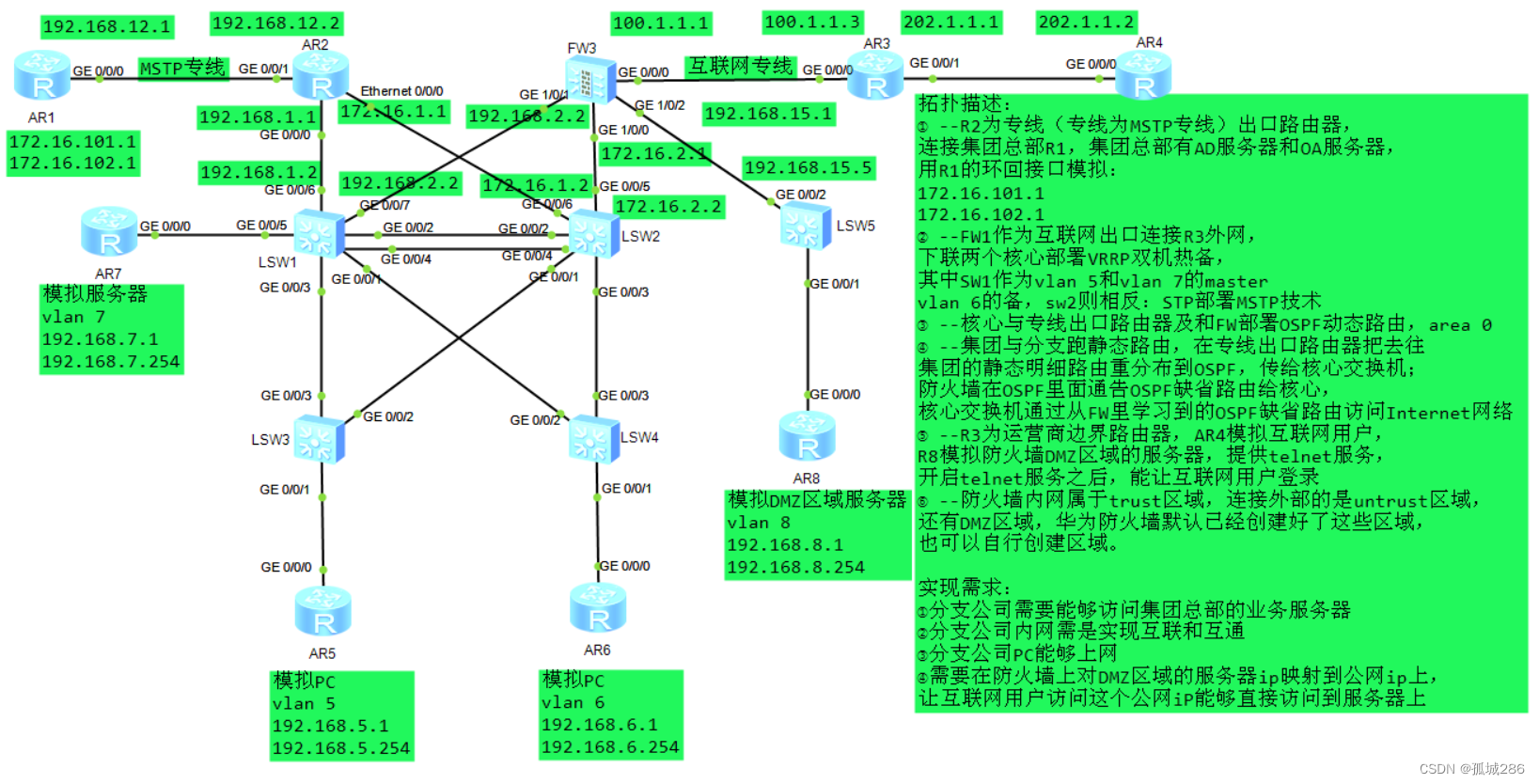

一、拓扑+需求：

二、配置：

  （1）路由与交换：

——基础配置命令&相关查看命令

——接口ip的配置和子接口的配置

——相关vlan和trunk的配置

 ——接口下关闭：核心交换机关闭接口二层功能（二层变三层）

——配置vlan ip

——华为端口聚合捆绑：（按照顺序配置：）

——DHCP地址池:

——VRRP配置：

——MSTP:

——路由配置

——路由器PAT配置

（2）防火墙：

——接口配置：

——ospf 路由处理

——PAT转换

——静态NAT映射

---

一、拓扑+需求：

——————————————————————————————————————————————————

二、配置：

  （1）路由与交换：

——基础配置命令&相关查看命令

<Huawei>system-view   //进入配置模式
[Huawei]sysname r3    //定义主机名
[Huawei]display current-configuration  //查看当前配置  show run
[Huawei]display ip routing-table       //查看路由表 show ip route
[Huawei]display interface brief       //查看接口UP/DOWN  show int brief
[Huawei]display interface e0/0/0      //查看具体接口状态信息
[Huawei]display arp all               //查看ARP映射  show ip arp
[sw]display mac-address VLAN 100      //查看当前交换机MAC地址表（可以跟上具体vlan）
[sw]display vlan      //查看VLAN数据库
[sw3]display ip interface brief   //相当于 show ip int brief

——接口ip的配置和子接口的配置

•  ——接口配置

interface Ethernet0/0/0
 description to  fw-g0/0/4  //接口描述
 undo portswitch   //二层接口变成三层接口
 ip address 10.1.1.1 255.255.255.0  //配置接口IP地址
 undo shut                         //激活接口

•  ——配置子接口

int g0/0/0
 undo shutdown
 quit
interface GigabitEthernet0/0/0.10  //进入子接口
 vlan-type dot1q 10   //封装trunk，制定VLAN ID为VLAN10
 ip address 10.1.1.10 255.255.255.0 //配置IP地址
 undo shut

——相关vlan和trunk的配置

•  ——创建vlan

[~HUAWEI]vlan 10
[*HUAWEI-vlan10]description caiwu //针对vlan做一个描述
[*HUAWEI-vlan10]vlan 20
[*HUAWEI-vlan20]quit
[*HUAWEI]commit //（commit）CE系列交换机，需要打commit配置才会生效
[~HUAWEI]display vlan   //查看vlan

•  ——接口划vlan

[~HUAWEI]int g1/0/0
[~HUAWEI-GE1/0/0]port link-type access
[~HUAWEI-GE1/0/0]port default vlan 10
[*HUAWEI-GE1/0/0]undo shut
[*HUAWEI-GE1/0/0]quit

•  ——接口封装trunk

[*HUAWEI]int g1/0/2
[~HUAWEI-GE1/0/2]undo shutdown
[*HUAWEI-GE1/0/2]port link-type trunk
[*HUAWEI-GE1/0/2]port trunk allow-pass vlan all //思科trunk允许所有vlan穿越，华为的默认不允许所有vlan穿越，修改一下
[*HUAWEI-GE1/0/2]quit
[*HUAWEI]commit //写入所配置的命令（如果没有打这个命令，默认不会生效）
[*HUAWEI]display current-configuration //相当于sh run
[~HUAWEI]display interface brief //查看接口up情况

 ——接口下关闭：核心交换机关闭接口二层功能（二层变三层）

[~HUAWEI]int g1/0/1
[~HUAWEI-GE1/0/1]undo portswitch
[*HUAWEI-GE1/0/1]q
[*HUAWEI]commit

——配置vlan ip

<HUAWEI>save //保存配置，相当于write
[*HUAWEI]int vlanif 40
[*HUAWEI-Vlanif40]ip add 192.168.40.254 255.255.255.0
[*HUAWEI-Vlanif40]un sh
[*HUAWEI-Vlanif40]q
[*HUAWEI]commit

——华为端口聚合捆绑：（按照顺序配置：）

[sw1]int Eth-Trunk 1  //创建一个捆绑接口（int port-channel 1)
[sw1-Eth-Trunk1]quit
[sw1]int g0/0/4
[sw1-GigabitEthernet0/0/4]eth-trunk 1
[sw1-GigabitEthernet0/0/4]q
[sw1]int g0/0/3
[sw1-GigabitEthernet0/0/3]eth-trunk 1
[sw1-GigabitEthernet0/0/3]q
[sw1]int Eth-Trunk 1
[sw1-Eth-Trunk1]port link-type trunk
[sw1-Eth-Trunk1]port trunk allow-pass vlan all
[sw1-Eth-Trunk1]q

——DHCP地址池:

•  ——核心交换机

[Quidway] dhcp enable //开启地址池
[Quidway] ip pool 1 //配置地址池名称
[Quidway-ip-pool-1] network 10.1.1.0 mask 255.255.255.128 //地址池范围
[Quidway-ip-pool-1] dns-list 10.1.1.2 8.8.8.8 //DNS地址
[Quidway-ip-pool-1] gateway-list 10.1.1.126 //网关
[Quidway-ip-pool-1] excluded-ip-address 10.1.1.2
[Quidway-ip-pool-1] excluded-ip-address 10.1.1.4
[Quidway-ip-pool-1] lease day 10
[Quidway-ip-pool-1] quit

•  ——终端

[Quidway] interface vlanif 10
[Quidway-Vlanif10] dhcp select global //开启DHCP功能
[Quidway-Vlanif10] quit

——VRRP配置：

[sw1]int Vlanif 100
[sw1-Vlanif100]vrrp vrid 100 virtual-ip 192.168.100.110
[sw1-Vlanif100]vrrp vrid 100 priority 101
[sw1-Vlanif100]vrrp vrid 100 track interface g0/0/1 reduced 50
[sw1-Vlanif100]vrrp vrid 100 preempt-mode timer delay 0 //开启抢占，延迟时间为0
display vrrp brief //查看

——MSTP:

相同的域，相同的实列
----定义MSTP：
stp region-configuration  //进入到MSTP配置模式里面
  region-name RG1 //定义域名，四台交换机必须相同
  instance 1 vlan 2 to 100 //创建实列1，包含vlan 2到vlan 100
 （ instance 1 vlan 5 7 12 ）
    instance 1 vlan 6
  active region-configuration   //把MSTP的功能激活
  quit

•  以上交换机配置一模一样

 stp instance 1 root primary
 stp instance 2 root sec

——路由配置

•  ——配置静态路由

[Huawei]ip route-static 0.0.0.0 0.0.0.0 172.16.1.1 preference 1
//去往任意地方下一跳为10.1.1.10.并且这个静态路由管理距离为1，
华为静态路由默认管理距离为60，越小越优先

•  ——ospf配置：

ospf 100 router-id 1.1.1.1
 default-route-advertise always //强制通告默认路由
 silent-interface vlanif 10 //把vlan 10的网段通告出去，但是这个接口只发不受hello包
 area 0
  network 192.168.1.0 0.0.0.255
 network 192.168.2.0 0.0.0.255
[Huawei]display ospf peer brief  //查看邻居
华为域内，域间路由 管理距离：10 ， 重分发的为150

——路由器PAT配置

——————————————————————————————————————————————————————

（2）防火墙：

[FW3]firewall zone trust //g0/0/0接口默认被防火墙放进了trust，则把它从trust区域拿出来
[FW3-zone-trust]undo add int g0/0/0
[FW3-zone-trust]q

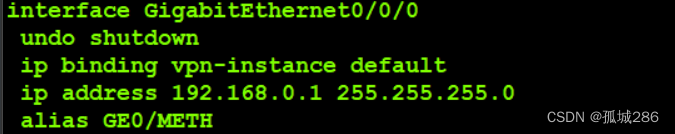

接口默认被划进了VPN实例，可以给它删除undo

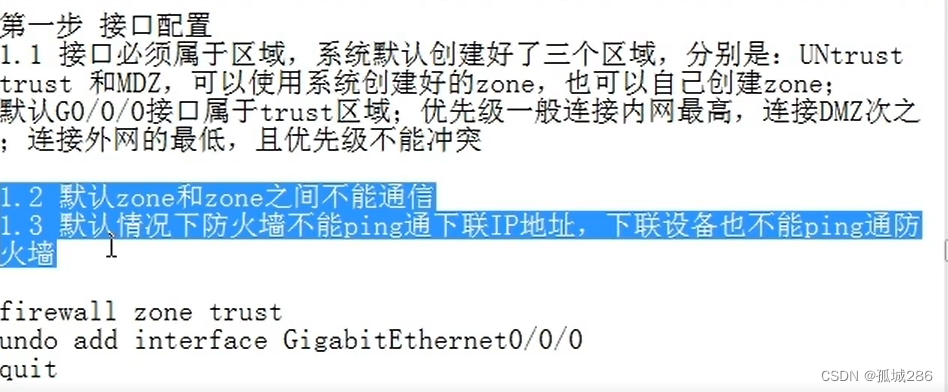

——接口配置：

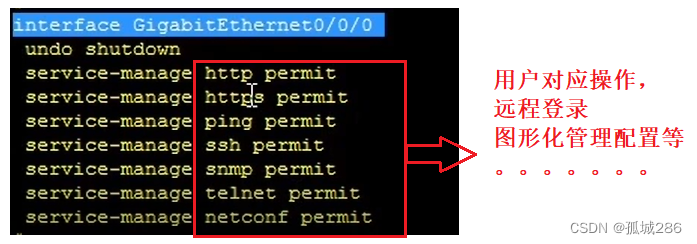

放行接口相关服务（防火墙默认不放行）：

[FW3]int g1/0/1

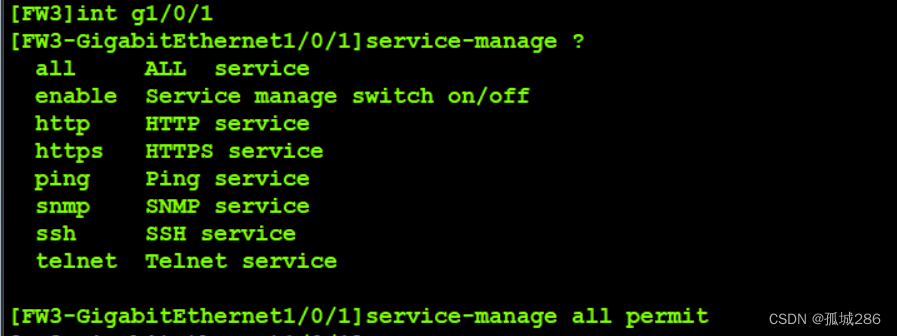

[FW3-GigabitEthernet1/0/1]service-manage all permit //放行所有
[FW3-GigabitEthernet1/0/1]

防火墙zone配置

[SRG]firewall zone name outside  //创建一个新的ZONE
firewall zone outside //进入到zone
 set priority 1
 add inter GigabitEthernet0/0/0

注意：

•  2，默认情况除了local zone之外，其他zone之间无法互相访问
• 1，默认从FW可以ping通任何zone；从trust zone也能ping通FW的trust接口。其他情况则ping不同

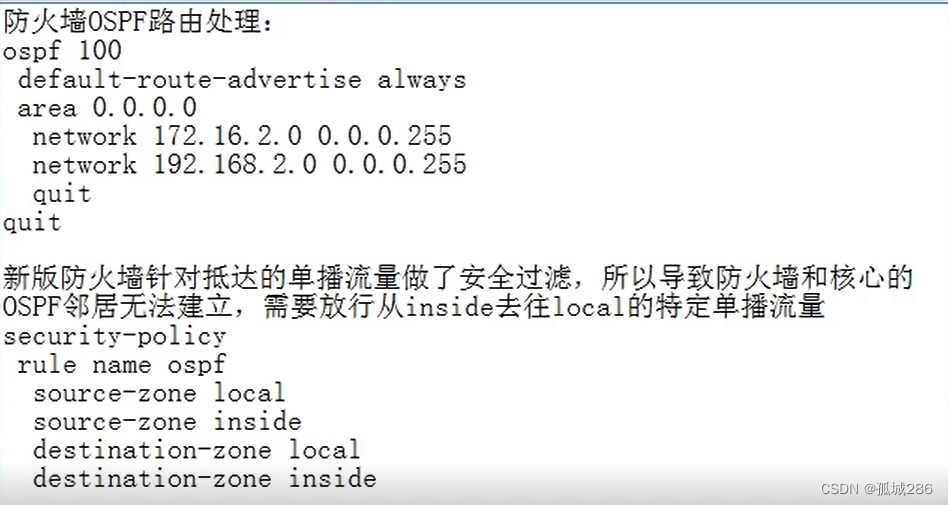

——ospf 路由处理

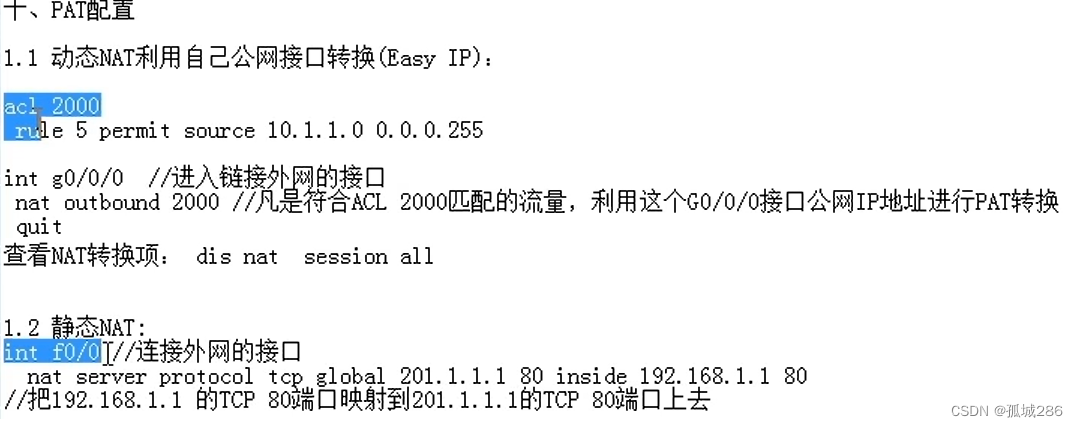

——PAT转换

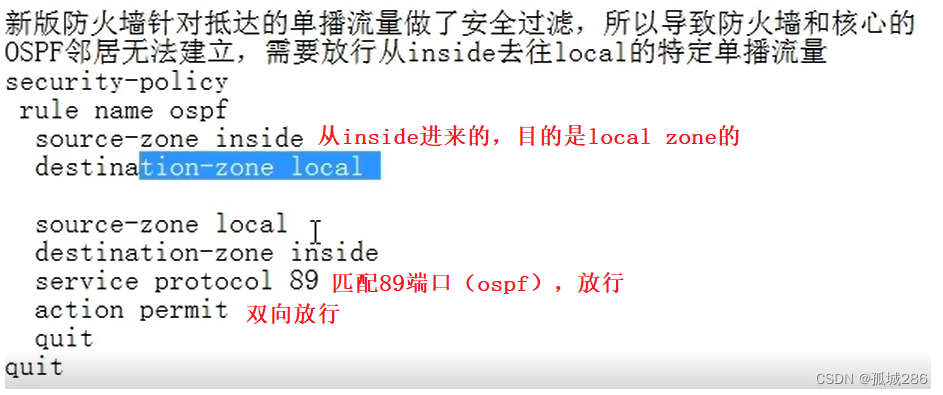

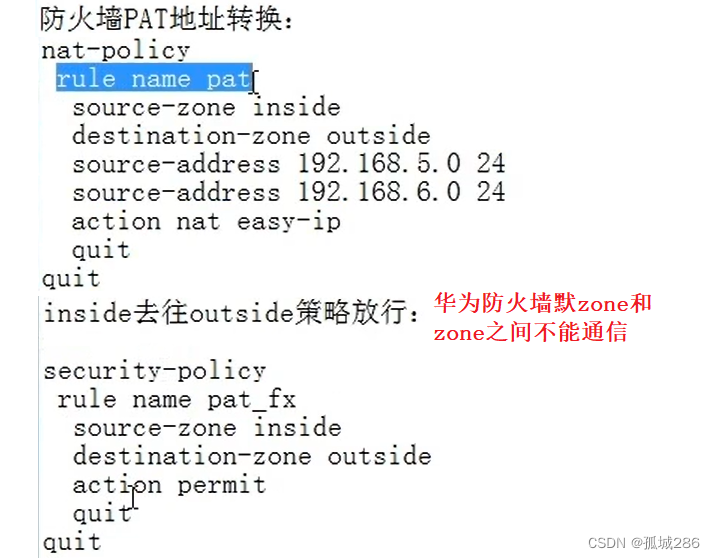

•  对于这个安全策略，只是放行了一个方向，所以inside可以访问outside，Outside不能访问inside，同样DMZ也是如此

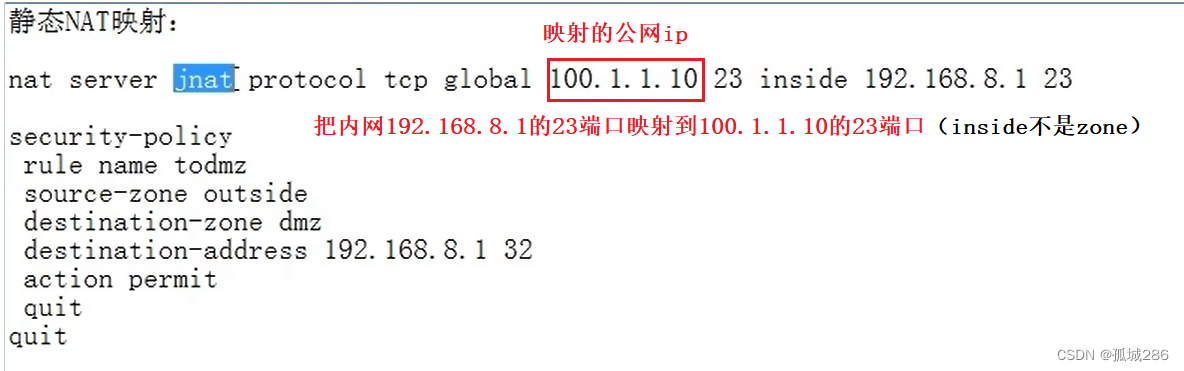

——静态NAT映射
