HCIA—网络基本知识—双绞线（文字 + 图解）

目录

一、双绞线：

（1）基本介绍：

（2）两种标准线序：

（3） 双绞线分类（10M/100M）：

 （4）双绞线分类（1000M）：

（5）相关使用：

（6）图解：

---

一、双绞线：

（1）基本介绍：

双绞线_百度百科 (baidu.com)

双绞线序_百度百科 (baidu.com)

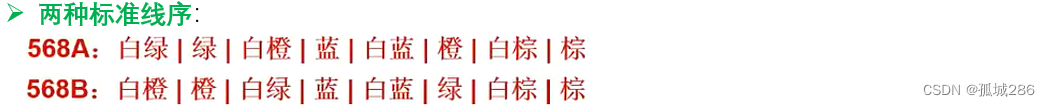

（2）两种标准线序：

（3） 双绞线分类（10M/100M）：

•  a 直通线 :水晶头两边的线序一致，就是直通线，1，2，3，6能通。
• b 交叉线 ：1和3 ，2和6 交叉制作。就是一边是568A的线序，一边是568B的线序。就是直通线，1，2，3，6能通。
• c 全反线 ：线序颠倒，console线

注：制作10M/100M双绞线的时候，实际上只有1、2、3、6 传输数据（其他的可以认为暂时不传输数据）。

所以当制作完成，利用测线仪测试的时候，观察1、2、3、6芯对应的灯是亮的，证明基本可以使用。

 （4）双绞线分类（1000M）：

• 直通线 ：水晶头两边的线序一致，就是直通线，所有芯都要通才能使用
• 交叉线 ：1和3，2和6， 4和7 ， 5和8 交叉，所有芯都要通才能使用

注：1000M的制作是使用超5类，6类双绞线制作

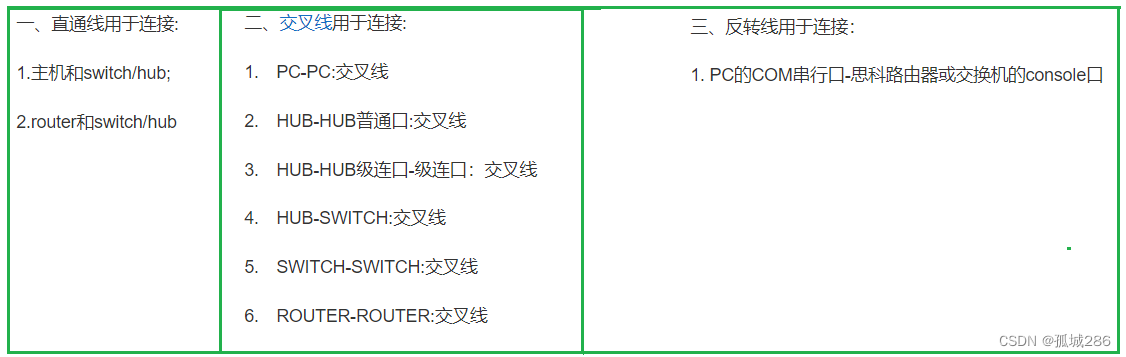

（5）相关使用：

•  路由设备：电脑网卡，路由器           桥接设备：交换机，集线器（HUB）
• 使用：相同设备互联：用交叉线（如电脑网卡和路由器相连）     不同的设备互联：用直通线（路由设备和桥接设备之间）
• 注：华为所有数通产品：自动调整接口内部线序，自适应线序。

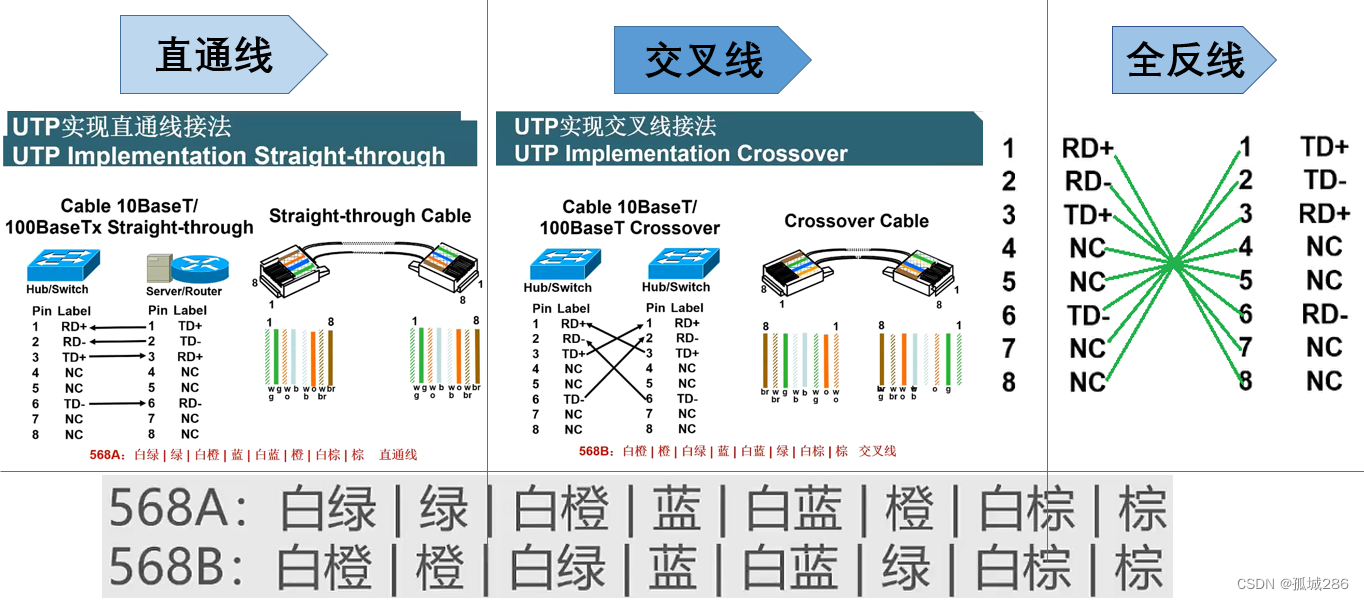

（6）图解：
