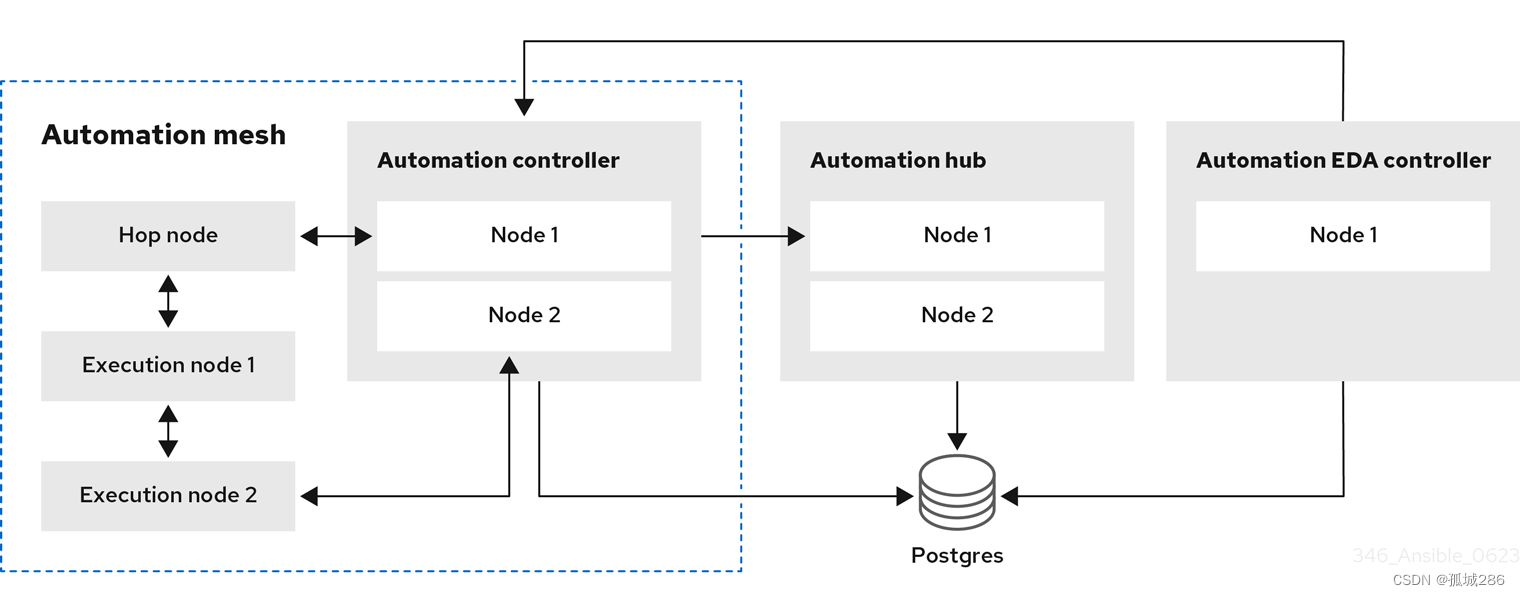

Red Hat Ansible Automation Platform架构

---

@示例架构：

• 两个节点自动化控制器集群
• 将自动化控制器连接到执行节点的可选跃点节点
• 两个节点自动化中心集群
• 单一节点 Event-Driven Ansible 控制器集群
• 连接到自动化控制器、自动化中心和 Event-Driven Ansible 控制器集群的单个 PostgreSQL 数据库
• 每个自动化控制器集群有两个执行节点


---

一、Ansible Automation Platform 实现流程详解

1. 自动化控制器 (Automation Controller)

自动化控制器是 Ansible Automation Platform 的核心组件，提供了一个集成的控制平面来管理和执行自动化任务。它通过以下功能实现自动化：

• UI：用户界面，允许用户通过图形界面配置和管理自动化任务。
• Restful API：提供 API 接口，支持与其他系统的集成和自动化任务的触发。
• RBAC：基于角色的访问控制，确保只有授权的用户可以执行特定的操作。
• 工作流：支持复杂的自动化任务流转和依赖关系管理。
• CI/CD 集成：与持续集成/持续部署系统集成，自动化代码的构建、测试和部署。

在该架构中，自动化控制器由两个节点（Node 1 和 Node 2）组成，提供高可用性和负载均衡。

2. 自动化网格 (Automation Mesh)

自动化网格是一个覆盖网络，简化了在大型和分散的工作节点集合中分发工作的能力。它通过节点之间的对等连接，实现任务的高效传递。

• 跃点节点 (Hop Node)：用于转发任务到执行节点，尤其在复杂网络环境中，通过跃点节点可以跨越网络隔离。
• 执行节点 (Execution Nodes)：实际执行 Ansible 任务的节点。在该架构中，每个自动化控制器集群有两个执行节点（Execution Node 1 和 Execution Node 2）。

3. 私有自动化中心 (Private Automation Hub)

私有自动化中心为自动化开发人员提供协作和发布自动化内容的能力。它简化了组织内部的 Ansible 代码交付和管理。

• 内容发布和管理：开发人员可以在私有自动化中心发布和管理他们的自动化内容，包括 Playbook、角色和模块。
• 共享和复用：团队成员可以共享和复用自动化内容，提高开发效率。

在该架构中，自动化中心由两个节点（Node 1 和 Node 2）组成，提供高可用性。

4. Event-Driven Ansible 控制器

Event-Driven Ansible 提供自动化耗时任务和响应 IT 域中条件所需的事件处理功能。它允许用户根据事件触发自动化任务，实现高度灵活和响应迅速的自动化系统。

• 事件处理：可以根据预定义的事件和条件触发相应的自动化任务。
• 任务自动化：自动执行耗时任务，提高效率和响应速度。

在该架构中，Event-Driven Ansible 控制器是一个单节点集群（Node 1）。

5. 数据存储 (PostgreSQL 数据库)

所有的自动化控制器、自动化中心和 Event-Driven Ansible 控制器都连接到一个 PostgreSQL 数据库，用于存储和管理自动化平台的所有数据。

• 数据持久性：确保自动化任务、配置和状态的持久性。
• 高可用性：数据库提供高可用性配置，确保系统的稳定运行。

---

二、实现流程

1. 创建和管理任务

• 用户界面 (UI)：用户通过 UI 创建和管理自动化任务，配置工作流和依赖关系。
• API 接口：通过 Restful API 与其他系统集成，触发自动化任务。
• 角色访问控制 (RBAC)：基于角色的访问控制确保任务的安全性。

2. 任务分发和执行

• 自动化控制器：任务由自动化控制器调度并分发到自动化网格中的跃点节点。
• 跃点节点 (Hop Node)：跃点节点将任务转发到相应的执行节点。
• 执行节点 (Execution Nodes)：执行节点实际执行 Ansible Playbook 和角色，处理具体的自动化任务。

3. 事件驱动自动化

• 事件监听：Event-Driven Ansible 控制器监听预定义的事件和条件。
• 触发任务：当事件发生时，自动触发预定义的自动化任务。
• 任务执行：执行节点处理由事件触发的任务，确保响应迅速。

4. 内容发布和管理

• 自动化中心 (Automation Hub)：开发人员在自动化中心发布和管理自动化内容。
• 内容共享：团队成员可以访问和复用发布的内容，提高开发效率和一致性。

5. 数据存储和管理

• PostgreSQL 数据库：存储自动化任务、配置和状态信息。
• 数据同步：自动化控制器、自动化中心和 Event-Driven Ansible 控制器与数据库同步，确保数据一致性和持久性。

---

三、综合示例流程

1. 任务创建：

   • 用户在自动化控制器的 UI 上创建一个自动化任务。
   • 任务配置包括 Playbook、变量和依赖关系。

2. 任务调度：

   • 自动化控制器根据任务配置，将任务调度到跃点节点。

3. 任务转发：

   • 跃点节点接收到任务后，将其转发到合适的执行节点。

4. 任务执行：

   • 执行节点运行 Ansible Playbook，完成任务并将结果返回到自动化控制器。

5. 事件触发：

   • Event-Driven Ansible 控制器监听到一个预定义事件。
   • 根据事件配置，触发相应的自动化任务。

6. 内容发布：

   • 开发人员在私有自动化中心发布新的自动化内容（例如新的 Playbook 或角色、内容集合）。
   • 团队成员可以复用这些内容，快速应用到新的任务中。

7. 数据存储：

   • 所有任务配置、执行状态和结果存储在 PostgreSQL 数据库中。
   • 数据库提供高可用性，确保系统稳定运行。
