实验一 计量器具（电子秤）模拟通道

班级姓名学号

一、实验目的

1.掌握金属箔式应变片的应变效应，电桥的工作原理。

2.学会使用应变片原理建立电子称传感器模型。

3.学会设计电桥、滤波器和放大器。

4.学会使用模数转换器。

5.加深对基本原理的认识，提升设计能力。

二、实验内容

用压控电阻模拟电阻应变片，设计电桥，使电桥的输出与压控电阻的控制电压成正比例，采用电压表测电桥输出端的电压。

压控电阻的位置：点击 view--Toolbars--Virtual，然后会跳出一个工具栏，找到电阻，最下面一个就是压控电阻。

压控电阻控制电压（DC_INTERACTIVE_VOLTAGE）的位置：点击 place 菜单—>component—>弹出菜单的左上角 database 选master database，下边的group 选 sources，再下边的 family 选 signal voltage sources，再选DC_INTERACTIVE_VOLTAGE 即可。

DC_INTERACTIVE_VOLTAGE 的使用：单击按键可在仿真过程中按事先设定的比例增加或减少电压值，如 Key=A，那么单击 A 可以增加电压，shift+A 可以减少电压。

运用 OPAMP_3T_VIRTUAL 设计放大电路，要避免电桥对放大电路的影响，使电桥输出放大 100 倍，采用电表或探针测放大器输出电压。

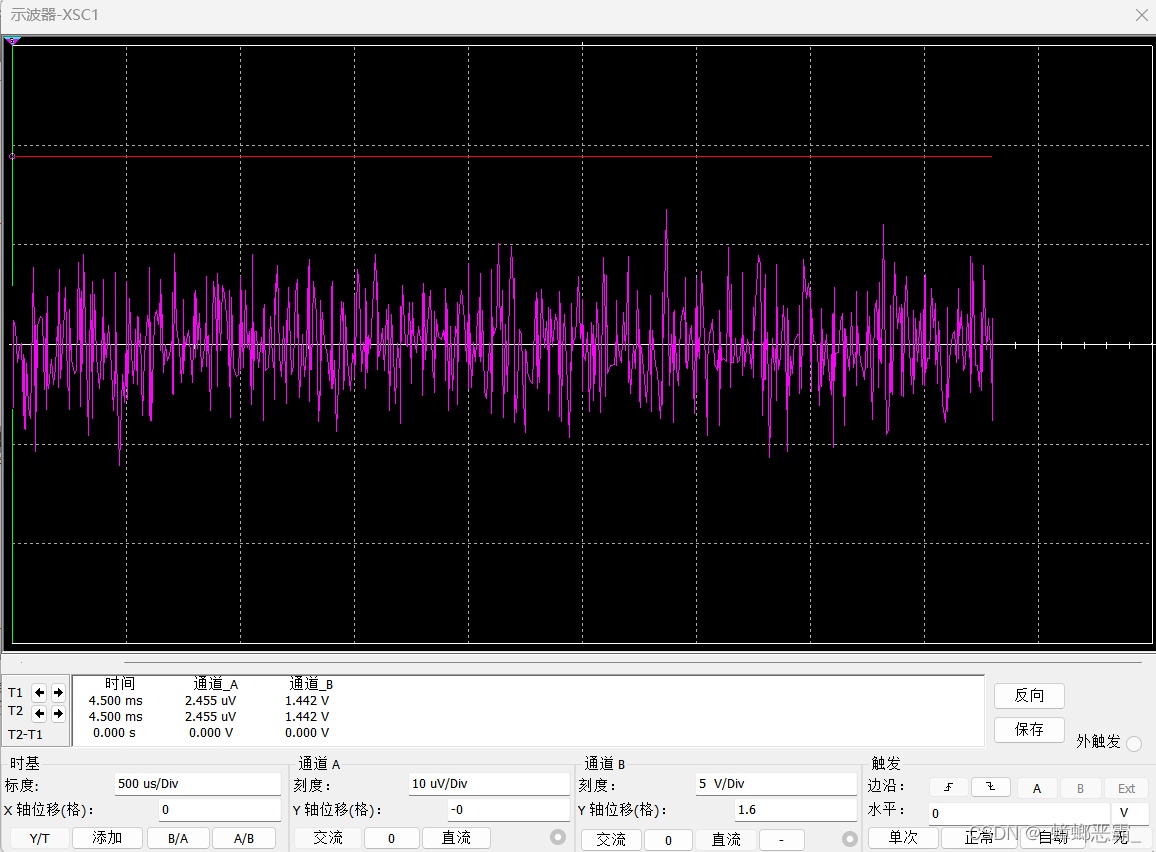

对放大器输出引入热噪声 THERMAL_NOISE，再采用有源滤波器进行滤波，采用双通道示波器或四通道示波器对比滤波前后的电压波形。THERMAL_NOISE 的Vrms为：

$Vrms(B)=Noise_{ratio}\times \sqrt{4kTRB}$

其中：k=Boltzmann’s Constant=1.380649 × 10-23J/K，温度 T 单位为开尔文。

THERMAL_NOISE 的位置：点击 place 菜单—>component—>弹出菜单的左上角 database 选master database，下边的 group 选 sources，再下边的 family 选signal voltage sources，再选 thermal noise 即可。

运用 ADC（或者采用积分方法自行设计 AD 转换器）将放大电路的输出转换成数字信号，并进行显示。

三、电子秤模拟通道的设计实现

1. 电桥的设计实现（从设计原理到具体实现展开介绍）

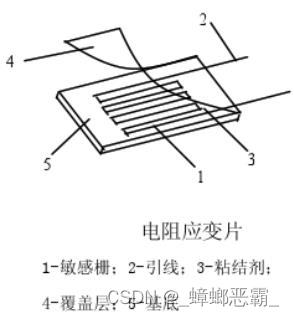

(1) 电阻应变片的工作原理：

电阻应变效应，即在导体产生机械变形时，它的电阻值相应发生变化。应变片是由金属导体或半导体制作的电阻体，其阻值随着压力所产生的变化而变化。对于金属导体，电阻变化率∆的表达式为

$\frac{\bigtriangleup R}{R}\approx (1+2\mu )\varepsilon$

式中，为材料的泊松系数，为应变量。

通常把单位应变所引起电阻相对变化称作电阻丝的灵敏系数，对于金属导体，其表达式为

$k_{0}=\tfrac{\Delta R/R}{\varepsilon }=(1+2\mu )$ 即 $\tfrac{\Delta R}{R }=k_{0}\varepsilon$

在外力作用下，应变片产生变化，同时应变片电阻也发生相应变化。当测得阻值变化为∆时，可得到应变值，根据应力和应变关系，得到应力值为

$\sigma =E\varepsilon$

式中，为应力，为应变量（为轴向应变），E 为材料的弹性模量( $kg/mm^{2}$ )

重力 G 与应力的关系为

$G=mg=\sigma S$

式中，G 为重力，S 为应变片截面积。

根据以上各式可得到

$\frac{\bigtriangleup R}{R}=\frac{k_{0}}{ES}mg$

由此便得出了应变片电阻变化与重物质量的关系，即

$\Delta R=\frac{k_{0}}{ES}gRm$

根据应变片常用的材料（如康铜）取

$k_{0}=2, E=16300kg/mm^{2}, S=1cm^{2}, R=348, g=9.8m/s^{2},$

$\Delta R=[(2\times9.8\times348)/(16300\times100)]m=0.004185m$

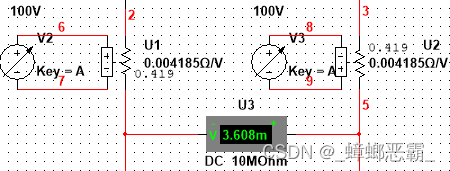

所以在 Multisim 中可以建立以下模型来代替应变片进行仿真，如下图所示

图中，R1 模拟的是不受压力时的电阻值 R0，压控电阻用来模拟电阻值的变化，V 可理解为重物的质量 m（kg）。当 V 反接时，表示受力相反。

(2) 具体实现：

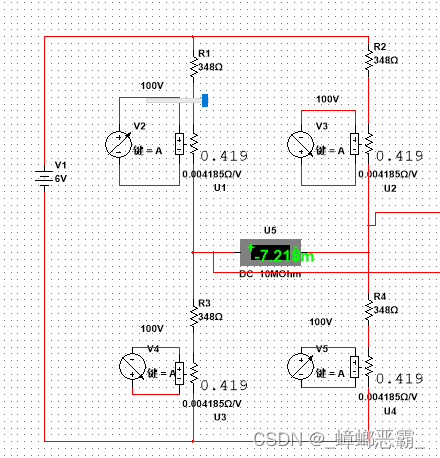

经过计算验证，当电桥的每个电阻都与压控电阻并联后，电桥的灵敏度最高，故可以连入四个压控电阻，并将压控电阻的电阻值设为 0.004185Ω/V，压控电压的满量程设置为100V，电桥的中间连入电压表测量电桥输出电压。具体电路图由图所示：

2. 放大电路的设计实现（从设计原理到具体实现展开介绍）

(1) 设计原理：

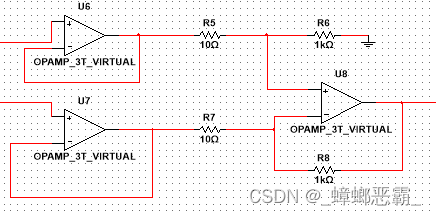

使用差分连入放大器实现将电桥输出电压放大 100 倍。为了减小电桥对放大器的影响，需在电桥的两个输出端连入一个电压跟随器。再连入一个反向放大器。从电桥的两个输出端连入两个电压跟随器，两个电压跟随器的输出端连入放大电路的两个输入端，其中反相输入端的 R1 取值 1kΩ，R2 取值 10Ω，其比值正好为 100，正相输入端的R4 为 1kΩ，R3 为 10Ω。故可以实现 100 倍的放大电路。

(2) 具体实现：

3. 滤波器的设计实现（从设计原理到具体实现展开介绍）

(1) 设计原理：

设计一个一阶低通滤波器实现滤波功能。

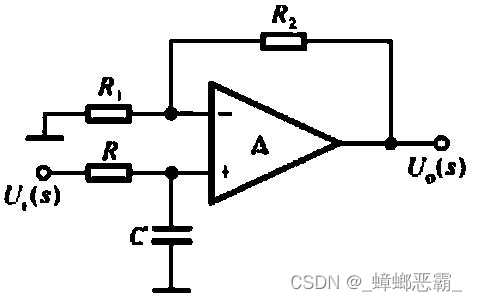

同相低通滤波器的电路图

通带放大倍数： $1+\frac{R_{2}}{R_{1}}$

整体（频率从0到无穷大）放大倍数： $\frac{1+\frac{R_{2}}{R_{1}}}{1+j\frac{w}{w_{c}}}$

通带截止频率： $w_{c}=\frac{1}{RC}$

(2) 具体实现：

由电路图可得，滤波器的通带放大倍数为 1+R2/R1，放大倍数不宜过高，故可令 R2=R1=10 Ω，即滤波器的放大倍数为 2 倍。由于噪声源的频率很高，要过滤掉高频率的噪音，则截止频率需要很高，即 RC 的比值要小，故可令 C 为 100uF，R 为 10Ω。经过检验，发现此滤波器的滤波效果很好。

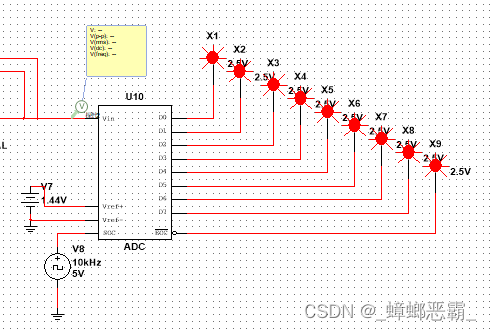

4.模/数转换ADC的实现（从具体实现展开介绍）

(1) 设计原理：

在 Mixed 库下的8位模数转换器（ADC）

Vin 为输入引脚，接转换的模拟量

Vref+和 Vref-引脚之间电压成立满量程电压。满量程电压由下式给出： Vref=Vref+ - Vref-

SOC 是开始转换的输入，上升沿有效

EOC 为输出引脚，输出低电平，指示转换结束

D0 到 D7 为输出引脚，输出模拟量转换的 8 位二进制数。

(2) 具体实现：

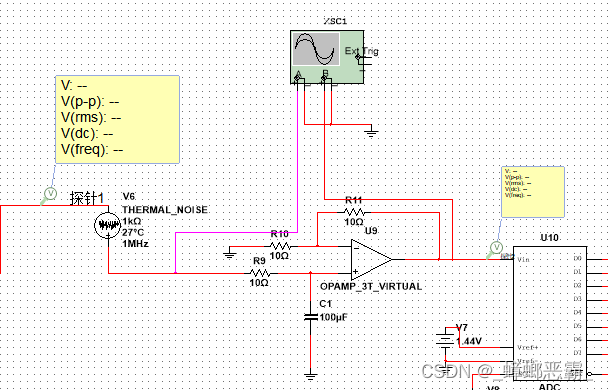

5、模拟通道的完整电路图

四、实验数据记录

表一电桥电路测试结果记录表

电桥电压	控制电压	变化的电阻（一个）	电桥输出电压
6	100	0.419	7.215
	60	0.251	4.329
	20	0.084	1.449

结论：

电桥的输出电压与压控电压成正比。当控制电压增大时，电桥输出电压增大，电压满量程时输出电压为 7,215mV。

表二放大电路测试结果记录表

电桥输出电压	放大电路4个电阻值	运放输出电压
7.215mV	1k,10,1k,10	721mV
	2k,10,2k,10	1.44V
	10,50,10,50	1.44mV

结论：

放大电路的输出电压为 Vout=Vin*R2/R1。

表三滤波电路测试结果记录表

运放输出电压	THERMAL NOISE				滤波器参数设定		滤波器输出电压
运放输出电压	Noise ratio	R	T	B	R（R的个数滤波器决定）	C	滤波器输出电压
721mV	1.0	1k	27	1M	100	2F	1.44V
	15	6k	27	1M	500	1F	1.44V
	50	15k	27	1M	300	0.5F	1.44V
	100	38k	27	1M	10	10F	1.44V
