mysql innodb引擎逻辑存储结构--黑马程序员笔记

1. 存储结构图

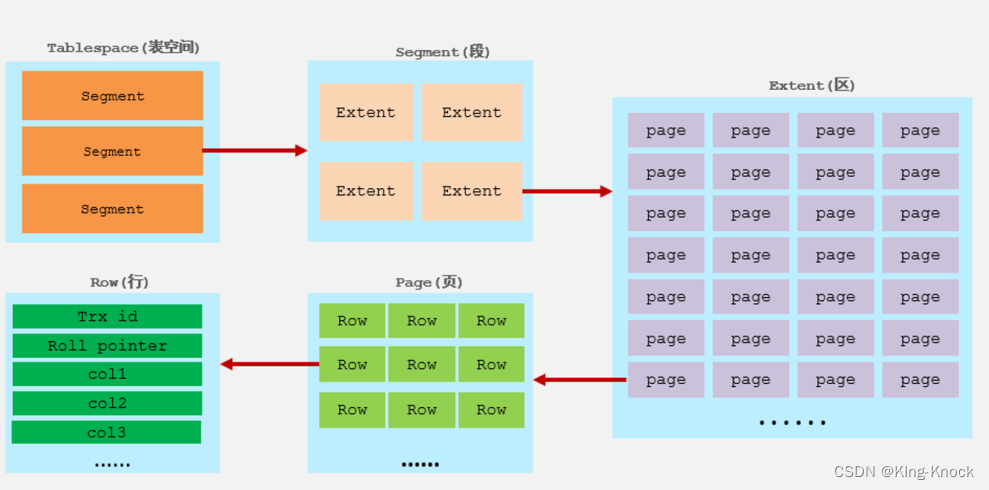

​ InnoDB的逻辑存储结构如下图所示:

2. 表空间

​ 表空间是InnoDB存储引擎逻辑结构的最高层， 如果用户启用了参数 innodb_file_per_table(在 8.0版本中默认开启) ，则每张表都会有一个表空间（xxx.ibd），一个mysql实例可以对应多个表空间，用于存储记录、索引等数据。

3. 段

​ 段，分为数据段（Leaf node segment）、索引段（Non-leaf node segment）、回滚段 （Rollback segment），InnoDB是索引组织表，数据段就是B+树的叶子节点， 索引段即为B+树的 非叶子节点。段用来管理多个Extent（区）。

4. 区

区，表空间的单元结构，每个区的大小为1M。 默认情况下， InnoDB存储引擎页大小为16K， 即一 个区中一共有64个连续的页。

5. 页

​ 页，是InnoDB 存储引擎磁盘管理的最小单元，每个页的大小默认为 16KB。为了保证页的连续性， InnoDB 存储引擎每次从磁盘申请 4-5 个区。

6. 行

​ 行，InnoDB 存储引擎数据是按行进行存放的。

​ 在行中，默认有两个隐藏字段：

• Trx_id：每次对某条记录进行改动时，都会把对应的事务id赋值给trx_id隐藏列。
  时，都会把对应的事务id赋值给trx_id隐藏列。
• Roll_pointer：每次对某条引记录进行改动时，都会把旧的版本写入到undo日志中，然后这个 隐藏列就相当于一个指针，可以通过它来找到该记录修改前的信息。
