OSPF技术

          链路状态路由选择协议又被称为最短路径优先协议，它基SPF（shortest path first ）算法。他比距离矢量协议复杂的多。路由器的链路状态的信息称为链路状态，包括：接口的IP地址和子网掩码，网络类型，（如以太网链路或串行点对点链路），该链路的开销，该链路上的所有的相邻路由器。

---

OSPF报文头

1、Hello报文：

• 最常用的一种报文，用于发现、维护邻居关系。
• 在广播和NBMA（None-Broadcast Multi-Access）类型的网络中选举指定路由器DR（Designated Router）和备份指定路由器BDR（Backup Designated Router）。

2、DD报文：

• 两台路由器进行LSDB数据库同步时，用DD报文来描述自己的LSDB。
• DD报文的内容包括LSDB中每一条LSA的头部（LSA的头部可以唯一标识一条LSA）。LSA头部只占一条LSA的整个数据量的一小部分，所以，这样就可以减少路由器之间的协议报文流量。

3、LSR报文：

• 两台路由器互相交换过DD报文之后，知道对端的路由器有哪些LSA是本地LSDB所缺少的，这时需要发送LSR报文向对方请求缺少的LSA，LSR只包含了所需要的LSA的摘要信息。

4、LSU报文：用来向对端路由器发送所需要的LSA。

5、LSACK报文：用来对接收到的LSU报文进行确认。

---

七种邻居状态机

Down：这是邻居的初始状态，表示没有从邻居收到任何信息。

Attempt：此状态只在NBMA网络上存在，表示没有收到邻居的任何信息，但是已经周期性的向邻居发送报文，发送间隔为HelloInterval。如果RouterDeadInterval间隔内未收到邻居的Hello报文，则转为Down状态。

Init：在此状态下，路由器已经从邻居收到了Hello报文，但是自己不在所收到的Hello报文的邻居列表中，尚未与邻居建立双向通信关系。

2-Way：在此状态下，双向通信已经建立，但是没有与邻居建立邻接关系。这是建立邻接关系以前的最高级状态。

ExStart：这是形成邻接关系的第一个步骤，邻居状态变成此状态以后，路由器开始向邻居发送DD报文。主从关系是在此状态下形成的，初始DD序列号也是在此状态下决定的。在此状态下发送的DD报文不包含链路状态描述。

Exchange：此状态下路由器相互发送包含链路状态信息摘要的DD报文，描述本地LSDB的内容。

Loading：相互发送LSR报文请求LSA，发送LSU报文通告LSA。

Full：路由器的LSDB已经同步

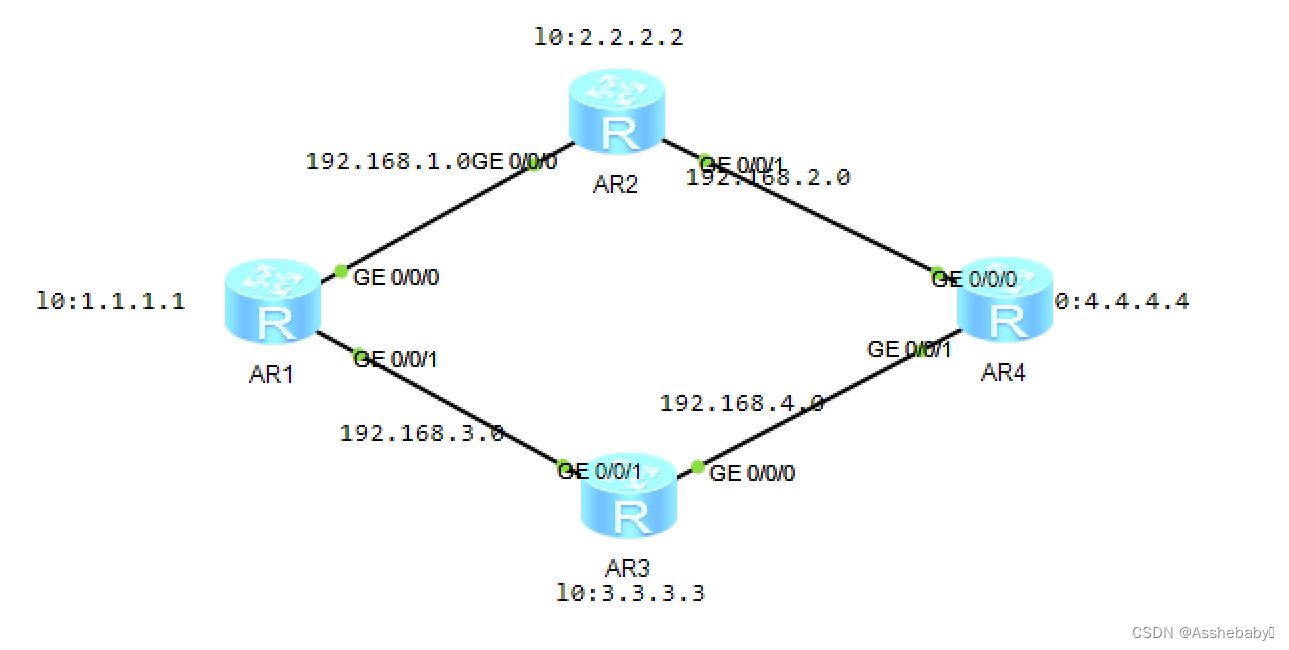

本次实验拓扑

配置过程：

r1：

#
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 192.168.1.0 0.0.0.255
  network 192.168.3.0 0.0.0.255
#

r2：

interface GigabitEthernet0/0/0
 ip address 192.168.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
ospf 1
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 192.168.1.0 0.0.0.255
  network 192.168.2.0 0.0.0.255
#

r3：

#
interface GigabitEthernet0/0/0
 ip address 192.168.4.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.3.2 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 192.168.3.0 0.0.0.255
  network 192.168.4.0 0.0.0.255
#

r4

#
interface GigabitEthernet0/0/0
 ip address 192.168.2.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 192.168.4.2 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
ospf 1
 default-route-advertise always type 2        //在ospf里引入静态路由 宣告给其他的路由器
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 192.168.2.0 0.0.0.255
  network 192.168.4.0 0.0.0.255
#
ip route-static 0.0.0.0 0.0.0.0 NULL0        //宣告黑洞路由 下一跳地址为空
#

实验效果：

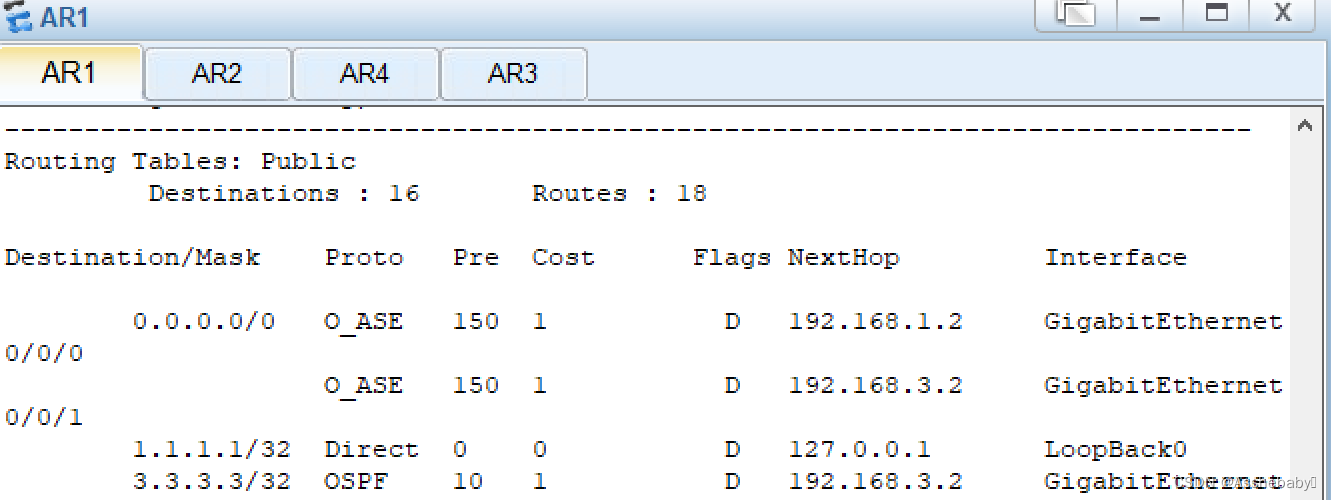

r1：

r1已经学到了来自R4的外部默认路由，代表本次实验的成功

r2和r3上面查看路由表:

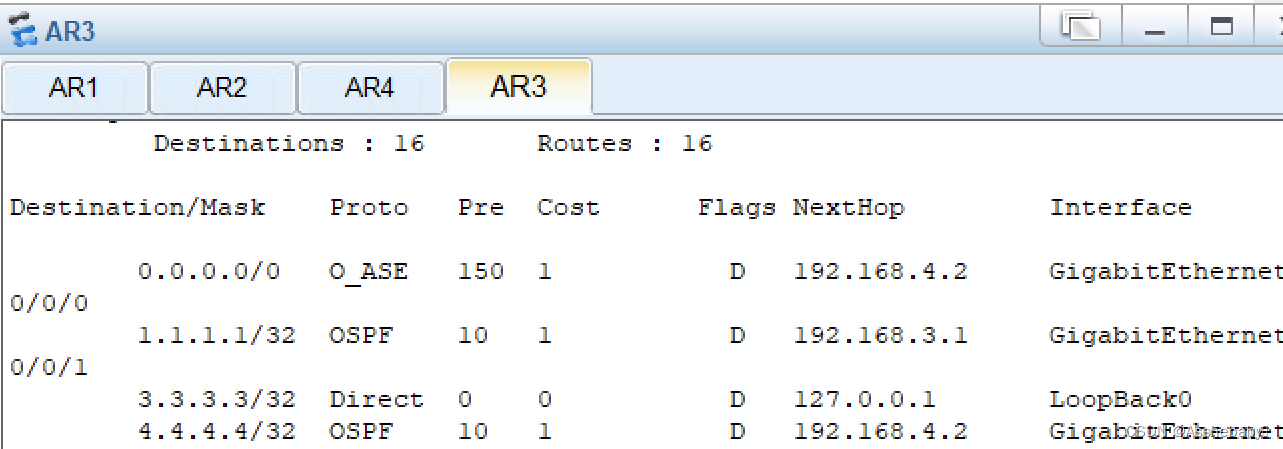

r3：
