一、WS2812B介绍

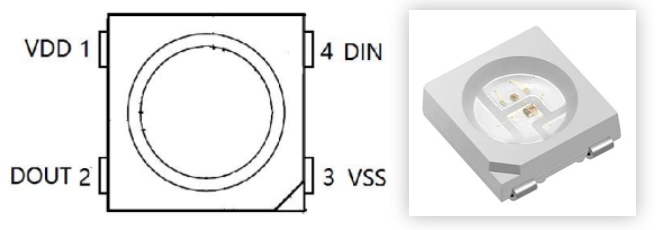

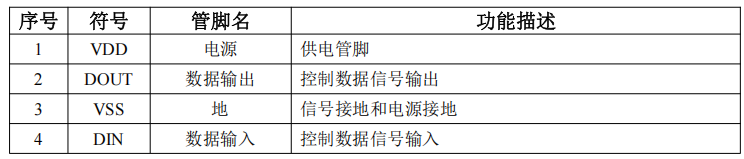

1.1 产品简介

  • IC控制电路与LED点光源共用一个电源
  • 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示
  • 采用24bit单线串行协议来实现RGB三色的控制
  • 串行级联接口，能通过一根信号线完成数据的接收与解码
  • 外围不需要包含电容在内的所有任何电子元器件

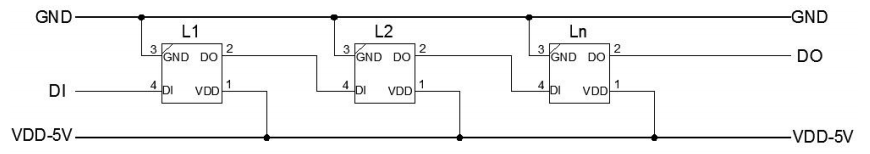

 1.2 应用电路：外围电路不需要加滤波电容

1.3 通信协议

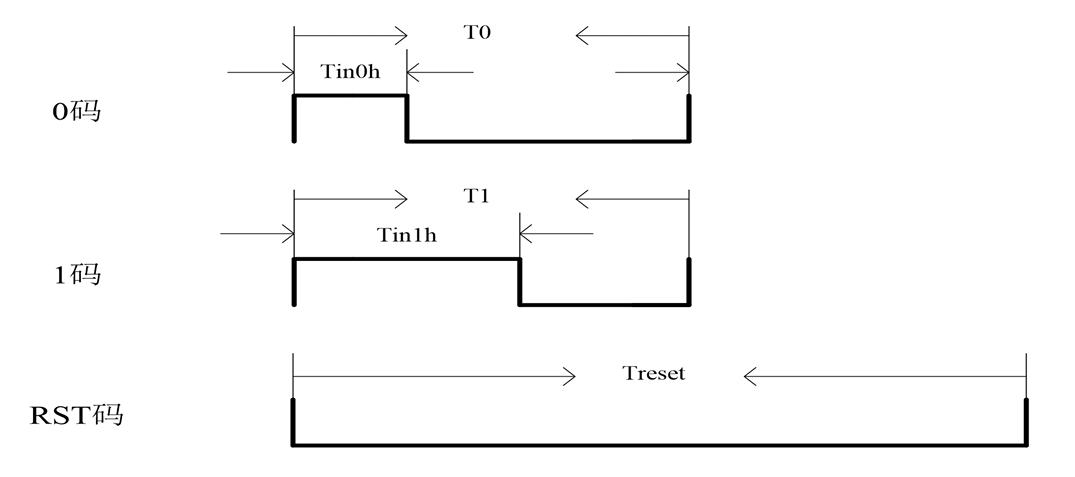

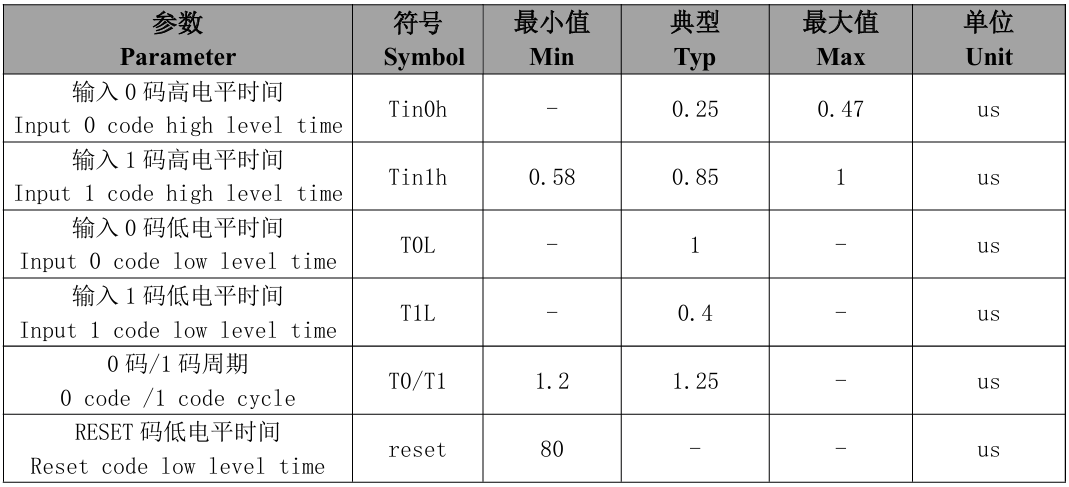

  • 数据协议采用单线归零码的通讯方式，输入码型如下：控制器发送数据 “0”码高电平时间必须小于0.47us；数据 “1”码高电平时间必须大于0.58us

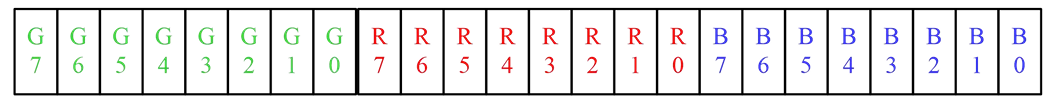

  • 采用24bit单线串行协议来实现RGB三色的控制：高位先发，按照GRB的顺序发送数据

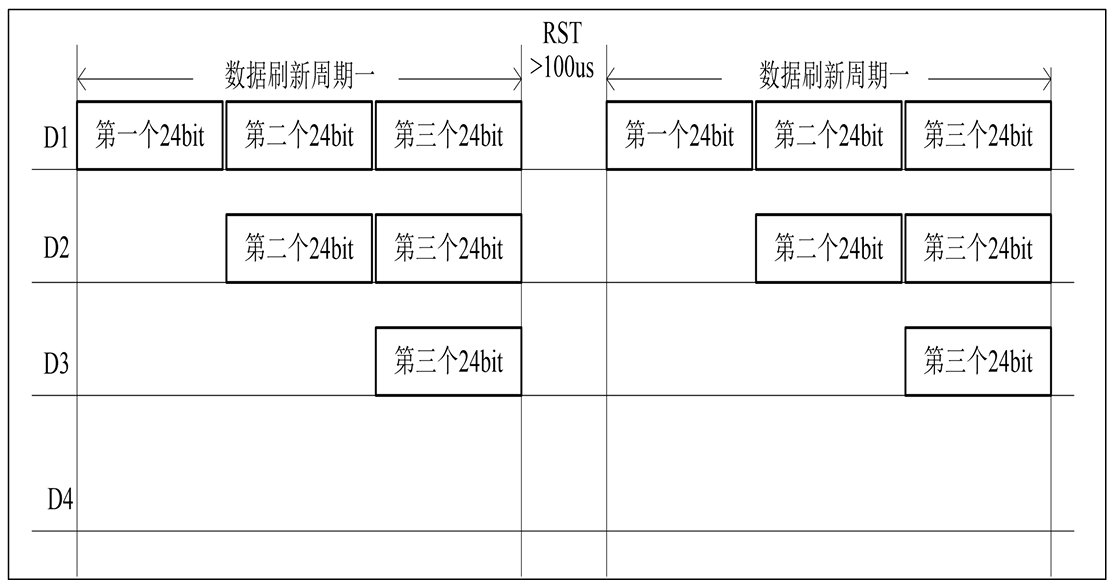

  • 像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。

  • 像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅受限信号传输速度要求。

二、设计思路

2.1 设计思路

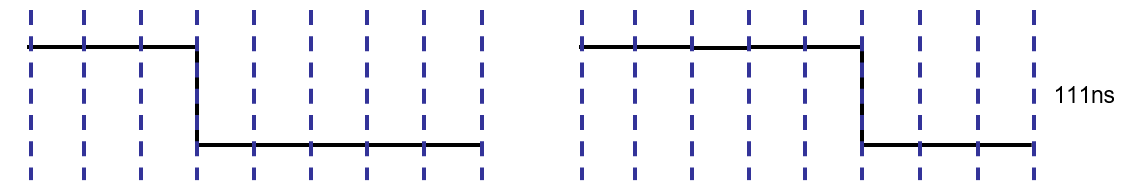

单片机的时钟频率是72M，将SPI时钟8分频后可以计算出传输一位的时间是1s/9M=111ns，按下图所示以111ns的间隔划分8份，其中左图高电平持续时间333ns，低电平持续时间555ns，符合0码的码型要求；右图高电平持续时间555ns，低电平持续时间333ns，符合1码的码型要求

由此可以看出使用SPI通信发送一个字节1110 0000（即0xE0）的数据就相当于发送了0码，同理发送1111 1100（即0xF8）的数据就相当于发送了1码

2.2 实测波形

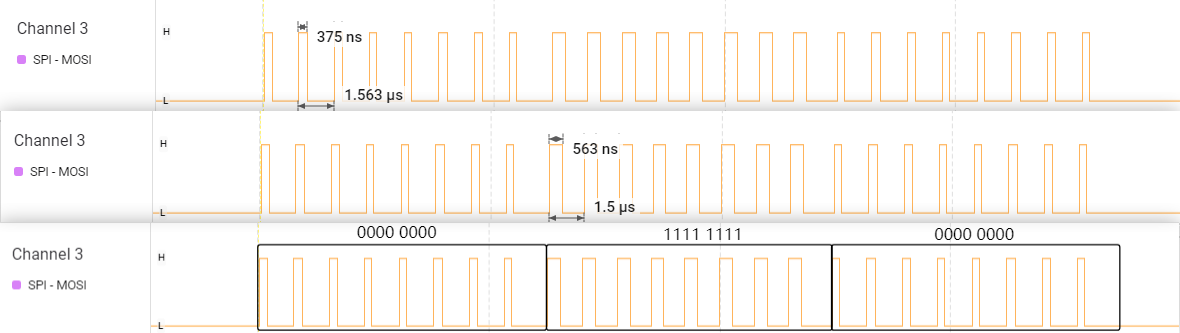

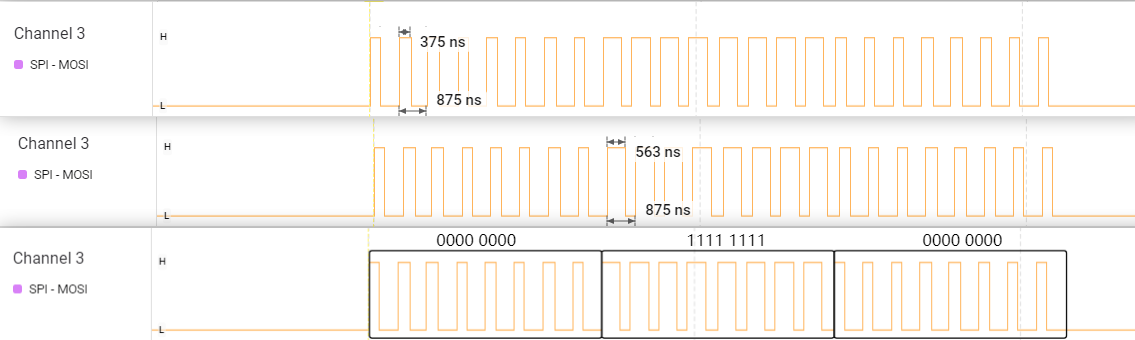

这里展示SPI实现实际采用逻辑分析仪采集到的波形（点亮一个红灯的时序波形）

这里展示SPI+DMA实现实际采用逻辑分析仪采集到的波形（点亮一个红灯的时序波形）

可以看出SPI通过软件拼接数据帧有一定的延时，而SPI+DMA的方式可以使数据帧之间更好地衔接，虽然这两种方式在波形上有所区别，但在驱动WS2812的效果一模一样

三、代码实现

3.1 SPI实现

1. 首先先实现0码、1码的基础时序要求，即SPI发送字节0xE0、0xF8的函数

 /**
  * @brief  使用SPI发送一个字节的数据
  * @param  byte：要发送的数据
  */
void SPI_SendByte(uint8_t byte)
{
    SPI_I2S_SendData(SPI1, byte);
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
}

void WS2812_Send_0(void)
{
	SPI_SendByte(0XE0);
}
void WS2812_Send_1(void)
{
	SPI_SendByte(0XF8);
}

2. 由0码、1码拼接而成组成WS2812发送一个字节的函数

void WS2812_SendByte(uint16_t byte)
{
    uint16_t i;
	for(i=0;i<8;i++)
	{
        if (byte>>7)
        {
            WS2812_Send_1();
        }
        else
        {
            WS2812_Send_0();
        }
        byte=byte<<1;
	}
}

3. WS2812B需要传输24bit来控制一个RGB灯，连续调用三次即可完成24bit的传输

void WS2812_Send24Bit(uint8_t r, uint8_t g, uint8_t b)
{
    WS2812_SendByte(g);
    WS2812_SendByte(r);
    WS2812_SendByte(b);
}

4. 当需要控制由WS2812组成的灯带时，则需要对每一个灯填充对应的RGB数值，这里以30个灯为例，定义了二维颜色缓冲数组，负责写入第几个灯的RGB数值，之后缓冲数组依次发送即可更新整条灯带的颜色控制

#define LED_Count 30

uint8_t Color_Array[LED_Count][3] = {0};

/*指定灯的颜色(n从1开始)*/
void WS2812_SetColor(uint8_t n, uint8_t r, uint8_t g, uint8_t b)
{
    Color_Array[n-1][0] = r;
    Color_Array[n-1][1] = g;
    Color_Array[n-1][2] = b;
}

//颜色填充
void WS2812_Update(void)
{
    uint16_t i;
    for(i=0;i<LED_Count;i++)
    {
        WS2812_Send24Bit(Color_Array[i][0], Color_Array[i][1], Color_Array[i][2]);
    }
}

综上，这里附上完整的WS2812驱动代码

#include "stm32f10x.h"                  // Device header
#include "SPI_WS2812.h"
#include "Delay.h"

#define Code0   0XE0
#define Code1   0XF8

uint8_t Color_Array[LED_Count][3] = {0};
/**
  * @brief  WS2812初始化，采用SPI
  * @param  无
  * @retval 无
  */
void SPI_WS2812_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	                //开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);	                //开启SPI1的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                //将PA4引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                //将PA5和PA7引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                //将PA6引脚初始化为上拉输入

	/*SPI初始化*/
	SPI_InitTypeDef SPI_InitStructure;						                //定义结构体变量
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;			                //模式，选择为SPI主模式
	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;	    //方向，选择2线全双工
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		                //数据宽度，选择为8位
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		                //先行位，选择高位先行
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;	    //波特率分频，选择8分频
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;				                //SPI极性，选择低极性
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;			                //SPI相位，选择第一个时钟边沿采样，极性和相位决定选择SPI模式1
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;				                //NSS，选择由软件控制
	SPI_InitStructure.SPI_CRCPolynomial = 7;				                //CRC多项式，暂时用不到，给默认值7
	SPI_Init(SPI1, &SPI_InitStructure);						                //将结构体变量交给SPI_Init，配置SPI1

	/*SPI使能*/
	SPI_Cmd(SPI1, ENABLE);									                //使能SPI1，开始运行

}

 /**
  * @brief  使用SPI发送一个字节的数据
  * @param  byte：要发送的数据
  */
void SPI_SendByte(uint8_t byte)
{
    SPI_I2S_SendData(SPI1, byte);
    while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);
}

void WS2812_Send_0(void)
{
	SPI_SendByte(Code0);
}
void WS2812_Send_1(void)
{
	SPI_SendByte(Code1);
}

/*SPI发送一个字节的时序作为WS2812的一位数据*/
void WS2812_SendByte(uint8_t byte)
{
    uint8_t i;
	for(i=0;i<8;i++)
	{
        if (byte>>7)
        {
            WS2812_Send_1();
        }
        else
        {
            WS2812_Send_0();
        }
        byte=byte<<1;
	}
}
/*指定灯的颜色(n从1开始)*/
void WS2812_SetColor(uint8_t n, uint8_t r, uint8_t g, uint8_t b)
{
    Color_Array[n-1][0] = r;
    Color_Array[n-1][1] = g;
    Color_Array[n-1][2] = b;
}


/*WS2812的24位数据对应G、R、B三色LED*/
void WS2812_Send24Bit(uint8_t r, uint8_t g, uint8_t b)
{
    WS2812_SendByte(g);
    WS2812_SendByte(r);
    WS2812_SendByte(b);
}


/*颜色填充，根据缓冲数组进行更新RGB灯的显示*/
void WS2812_Update(void)
{
    uint16_t i;
    for(i=0;i<LED_Count;i++)
    {
        WS2812_Send24Bit(Color_Array[i][0], Color_Array[i][1], Color_Array[i][2]);
    }
}

3.2 SPI+DMA实现

#include "stm32f10x.h"                  // Device header
#include "SPI_WS2812.h"
#include "Delay.h"

#define Code0   0XE0
#define Code1   0XF8

uint8_t Color_Array[LED_Count][24] = {0};

/**
  * @brief  WS2812初始化：采用SPI+DMA
  * @param  无
  * @retval 无
  */
void SPI_DMA_WS2812_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	                    //开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);	                    //开启SPI1的时钟
    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);                          //开启DMA1的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                    //将PA4引脚初始化为推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                    //将PA5和PA7引脚初始化为复用推挽输出

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					                    //将PA6引脚初始化为上拉输入

	/*SPI初始化*/
	SPI_InitTypeDef SPI_InitStructure;						                    //定义结构体变量
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;			                    //模式，选择为SPI主模式
	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;	        //方向，选择2线全双工
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;		                    //数据宽度，选择为8位
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;		                    //先行位，选择高位先行
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;	        //波特率分频，选择8分频
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;				                    //SPI极性，选择低极性
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;			                    //SPI相位，选择第一个时钟边沿采样，极性和相位决定选择SPI模式1
	SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;				                    //NSS，选择由软件控制
	SPI_InitStructure.SPI_CRCPolynomial = 7;				                    //CRC多项式，暂时用不到，给默认值7
	SPI_Init(SPI1, &SPI_InitStructure);						                    //将结构体变量交给SPI_Init，配置SPI1

	/*SPI使能*/
	SPI_Cmd(SPI1, ENABLE);									                    //使能SPI1，开始运行


    /*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure = {0};									//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&SPI1->DR;				//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;	    //外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;			//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)Color_Array;				//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;			    //存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;							//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = LED_Count * 24;										//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;								//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;								//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;						//优先级，选择中等
	DMA_Init(DMA1_Channel3, &DMA_InitStructure);								//将结构体变量交给DMA_Init，配置DMA1的通道1

    /*DMA使能*/
    SPI_I2S_DMACmd(SPI1, SPI_I2S_DMAReq_Tx, ENABLE);
	DMA_Cmd(DMA1_Channel3, DISABLE);                                            //关闭DMA传输

    /*初始化Color_Array数组*/
    for(uint8_t i = 0; i < LED_Count; i++)
    {
        for(uint8_t j = 0; j < 24; j++)
        {
            Color_Array[i][j] = Code0;
        }
    }
}


/*指定灯的颜色(n从1开始)：对应操作就是赋值缓冲数组*/
void WS2812_SetColor(uint8_t n, uint8_t r, uint8_t g, uint8_t b)
{
    uint8_t i;
	for(i=0;i<8;i++)
	{
        if (g & (0x80 >> i) )
        {
            Color_Array[n-1][i] = Code1;
        }
        else
        {
            Color_Array[n-1][i] = Code0;
        }

        if (r & (0x80 >> i) )
        {
            Color_Array[n-1][i + 8] = Code1;
        }
        else
        {
            Color_Array[n-1][i + 8] = Code0;
        }

        if (b & (0x80 >> i) )
        {
            Color_Array[n-1][i + 16] = Code1;
        }
        else
        {
            Color_Array[n-1][i + 16] = Code0;
        }
	}
}


/*颜色填充，根据缓冲数组进行更新RGB灯的显示*/
void WS2812_Update(void)
{
	DMA_Cmd(DMA1_Channel3, DISABLE);					    //DMA失能，在写入传输计数器之前，需要DMA暂停工作
	DMA_SetCurrDataCounter(DMA1_Channel3, LED_Count * 24);	//写入传输计数器，指定将要转运的次数
	DMA_Cmd(DMA1_Channel3, ENABLE);						    //DMA使能，开始工作

	while (DMA_GetFlagStatus(DMA1_FLAG_TC3) == RESET);	    //等待DMA工作完成
	DMA_ClearFlag(DMA1_FLAG_TC3);						    //清除工作完成标志位
}

四、效果展示

4.1 接线说明

WS2812STM32F103C8T3
VDD5V/3.3V
VSSGND
DINPA7

4.2 效果展示

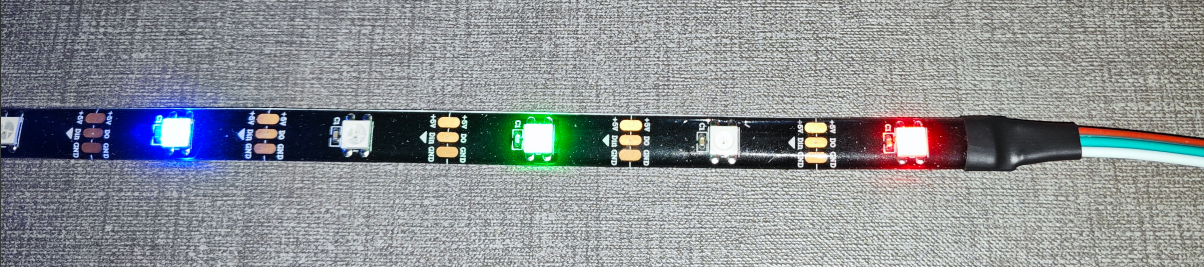

这里展示30颗RGB灯带

通过对缓冲数组进行操作即可实现花式点灯

WS2812效果展示
