HCIP第五节------------------------------------------ospf

一、OSPF基础

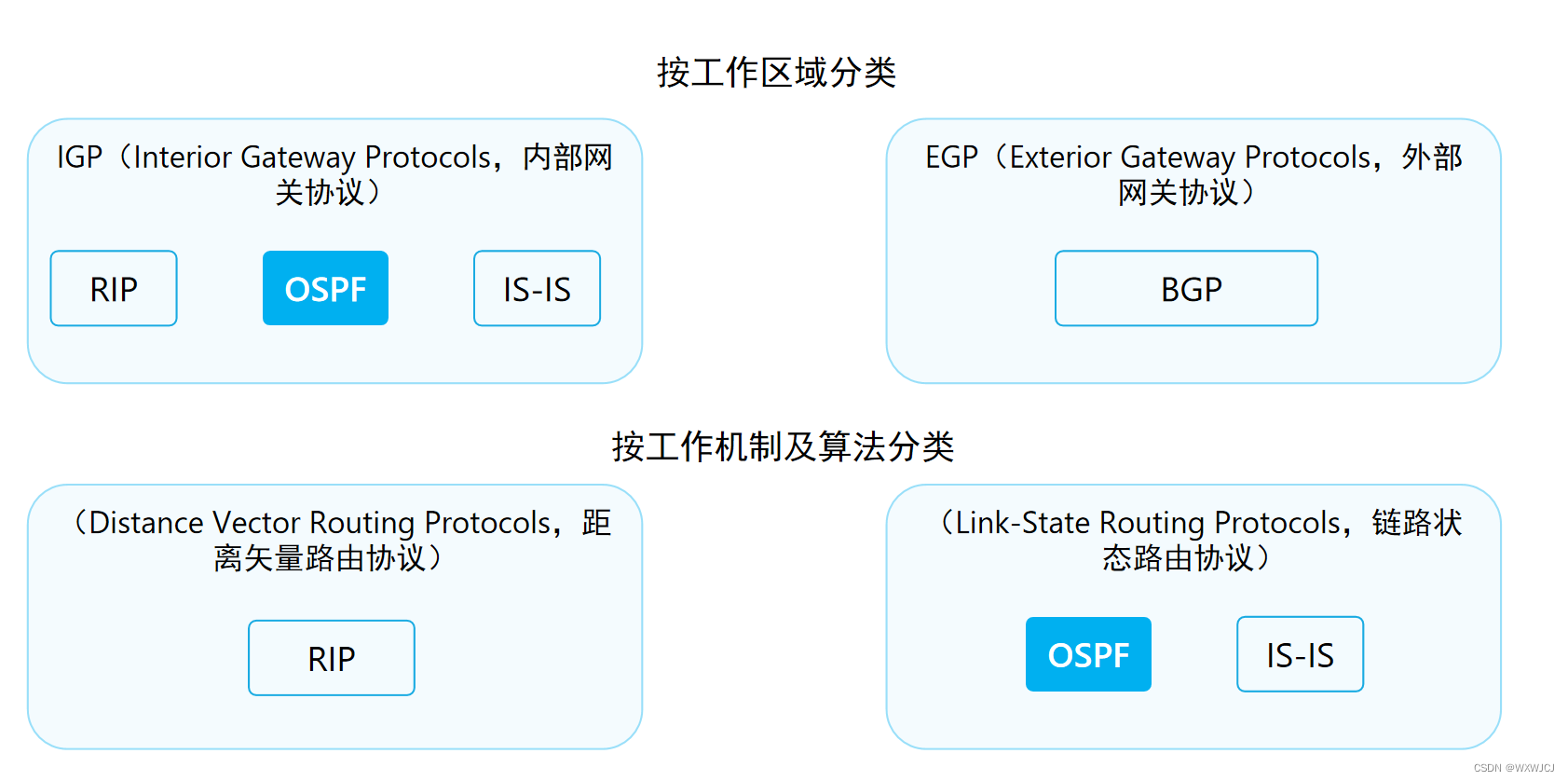

1、动态路由分类

2、距离矢量协议

运行距离矢量路由协议的路由器周期性地泛洪自己的路由表。通过路由的交互，每台路由器都从相邻的路由器学习到路由，并且加载进自己的路由表中，然后再通告给其他相邻路由器。 对于网络中的所有路由器而言，路由器并不清楚网络的拓扑，只是简单的知道要去往某个目的网段方向在哪里，开销有多大。

3、ospf简介

OSPF是IETF定义的一种基于链路状态的内部网关路由协议。目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；针对IPv6协议使用OSPF Version 3（RFC2740）。

OSPF有以下优点：

基于SPF算法，以“累计链路开销”作为选路参考值 采

用组播形式收发部分协议报文 支持区域划分

支持对等价路由进行负载分担

支持报文认证

4、Router ID

Router ID用于在自治系统中唯一标识一台运行OSPF的路由器，它是一个32位的无符号整数。 Router ID选举顺序规则如下： 手动配置OSPF路由器的Router ID（建议手动配置） 使用系统Router ID（华为特性） 系统默认使用第一个配置的IP地址作为系统RID，也可手动配置系统RID。 路由器使用Loopback接口中最大的IP地址作为OSPF的Router ID 路由器使用物理接口中最大的IP地址作为OSPF的Router ID

5、AS

OSPF Area用于标识一个OSPF的区域。

区域是从逻辑上将设备划分为不同的组，每个组用区域号（Area ID）来标识。 OSPF的区域ID是一个32bit的非负整数，按点分十进制的形式（与IPv4地址的格式一样）呈现，例如Area0.0.0.1。为了简便起见，我们也会采用十进制的形式来表示。

6、COST

OSPF使用Cost（开销）作为路由的度量值。每一个激活了OSPF的接口都会维护一个接口Cost值，缺省的接口Cost = 100 Mbit/s /接口带宽。其中100 Mbit/s为OSPF指定的缺省参考值，该值是可配置的。 OSPF以“累计cost”为开销值，也就是流量从源网络到目的网络所经过所有路由器的出接口的cost总和

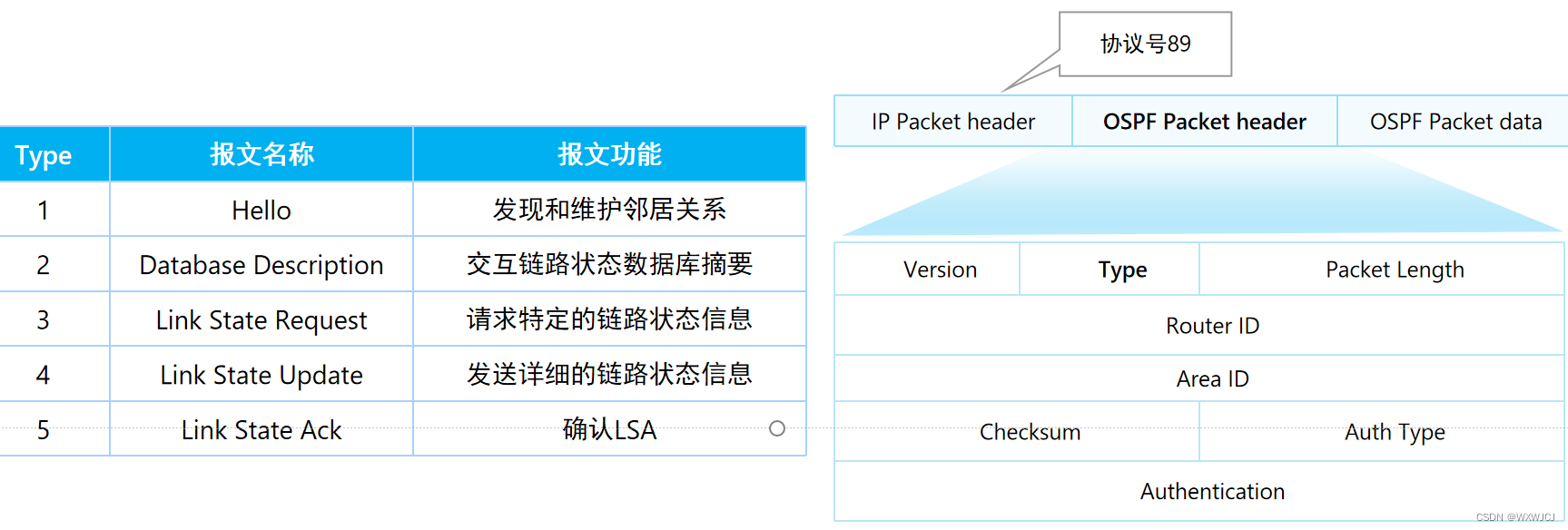

7、OSPF报文格式和类型

OSPF一共定义了5种类型的报文，不同类型的OSPF报文有相同的头部格式。 OSPF报文直接采用IP封装，在报文的IP头部中，协议号为89。

8、建立邻居关系

OSPF使用Hello报文发现和建立邻居关系。 在以太网链路上，缺省时，OSPF采用组播的形式发送Hello报文（目的地址224.0.0.5）。 OSPF Hello报文中包含了路由器的Router ID、邻居列表等信息。

9、Hello报文

 10、邻接关系建立

 11、DD报文

DD报文包含LSA头部信息，包括LS Type、LS ID、Advertising Router、LS Sequence Number、LS Checksum。

12、DR与BDR的作用

 二、OSPF路由计算

1、LSA的基本概念

 2、常见LSA的类型

类型	名称	描述
1	路由器LSA （Router LSA）	每个设备都会产生，描述了设备的链路状态和开销，该LSA只能在接口所属的区域内泛洪
2	网络LSA （Network LSA）	由DR产生，描述该DR所接入的MA网络中所有与之形成邻接关系的路由器，以及DR自己。该LSA只能在接口所属区域内泛洪
