使用ISCSI进行共享存储

一、前戏：

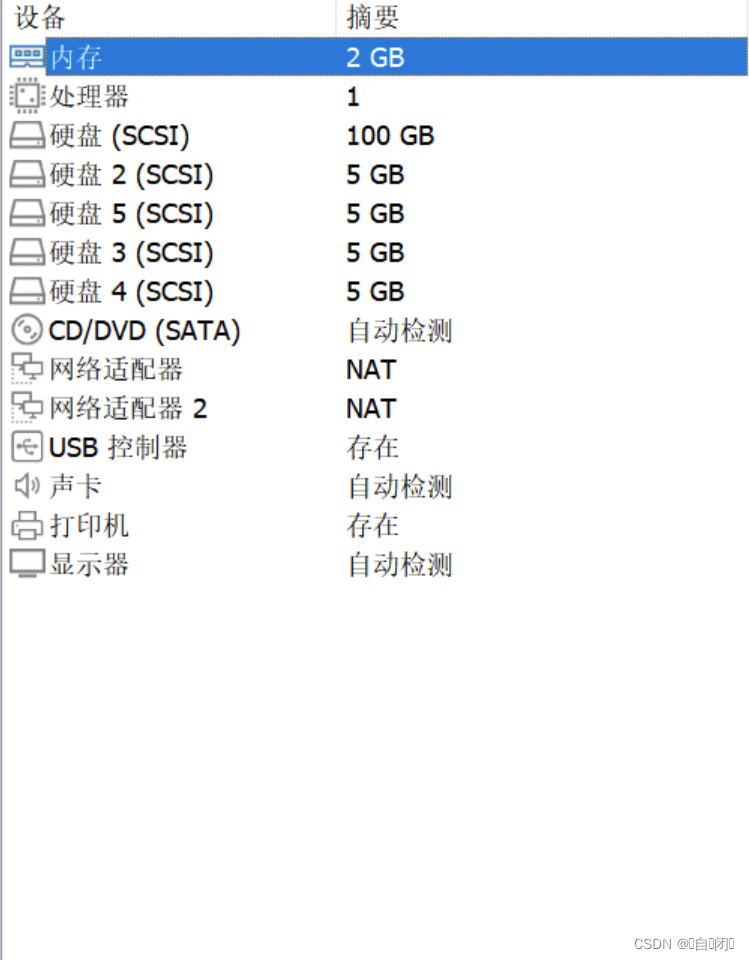

为主节点添加磁盘：（关闭虚拟机进行操作）

如上图所示，我们以添加 2、3、4、5四块盘。

 选择RAC1为服务节点，将RAC1上添加的4个硬盘共享给RAC2



二、准备工作：

1、关闭防火墙：

systemctl stop firewalld
systemctl disable firewalld

注意：防火墙如果沒有关掉,必须打开 iSCSI 所使用的 Port

 firewall-cmd --permanent --add-port=3260/tcp
firewall-cmd --reload

 2、将selinux禁用

 sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config

 查看一下：cat /etc/selinux/config | grep -i SELINUX= | grep -v "^#"



三、安装环境

<RAC1操作>

1、RAC1上安装iscsi

yum install -y targetcli

 2、打开ISCSI服务，并设置开机自启动

systemctl start target.service
systemctl enable target.service

 3、建立软连接

Created symlink from /etc/systemd/system/multi-user.target.wants/target.service to /usr/lib/systemd/system/target.service
如果未安装create，使用以下命令创建：
ln -s /usr/lib/systemd/system/tgtd.service /etc/systemd/system/multi-user.target.wants/tgtd.service

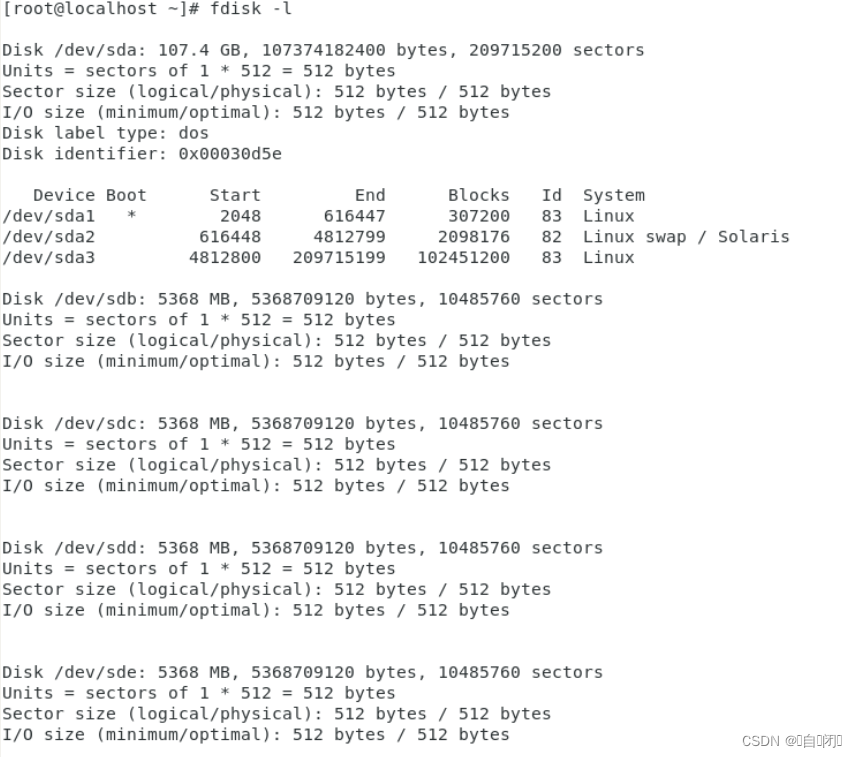

 4、RAC1查看磁盘情况：

 fdisk -l

 就是将上图中RAC1已经挂载的/dev/sdb、/dev/sdc、/dev/sdd、/dev/sde共享给RAC2。

 5、安装 scsi-target-utils

yum install -y epel-release

rpm -q epel-release

 yum --enablerepo=epel -y install scsi-target-utils libxslt

 6、配置 /etc/tgt/targets.conf

 vi /etc/tgt/targets.conf

 添加以下内容：

 <target iqn.2023-12.com.test:rac>
        backing-store   /dev/sdb
        backing-store    /dev/sdc
        backing-store    /dev/sdd
        backing-store    /dev/sde
        initiator-address 192.168.231.0/24
        write-cache off
</target>
# Continue if tgtadm exits with non-zero code (equivalent of
# --ignore-errors command line option)
#ignore-errors yes

注意：iqn.2023-12.com.test:rac 是在RAC2上配置的，下面会讲述。

initiator-address 限定 允许访问的客户端地址段或具体IP，根据自己的实际情况配置。

write-cache off 关闭写入

 7、启动tgtd和设置开机自启动

/bin/systemctl restart tgtd.service
systemctl restart target.service
systemctl enable tgtd

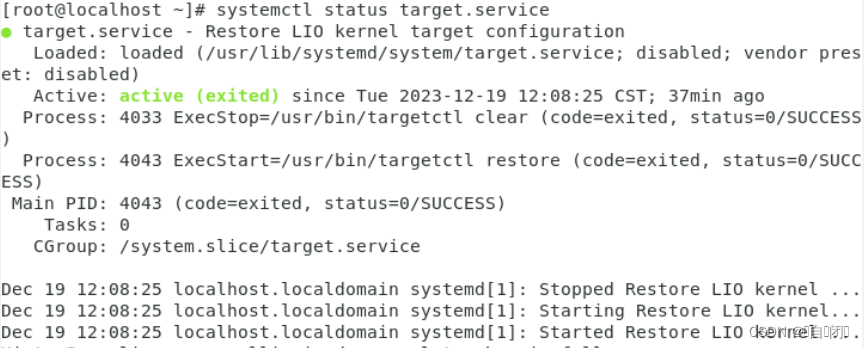

 查看状态：

 systemctl status target.service

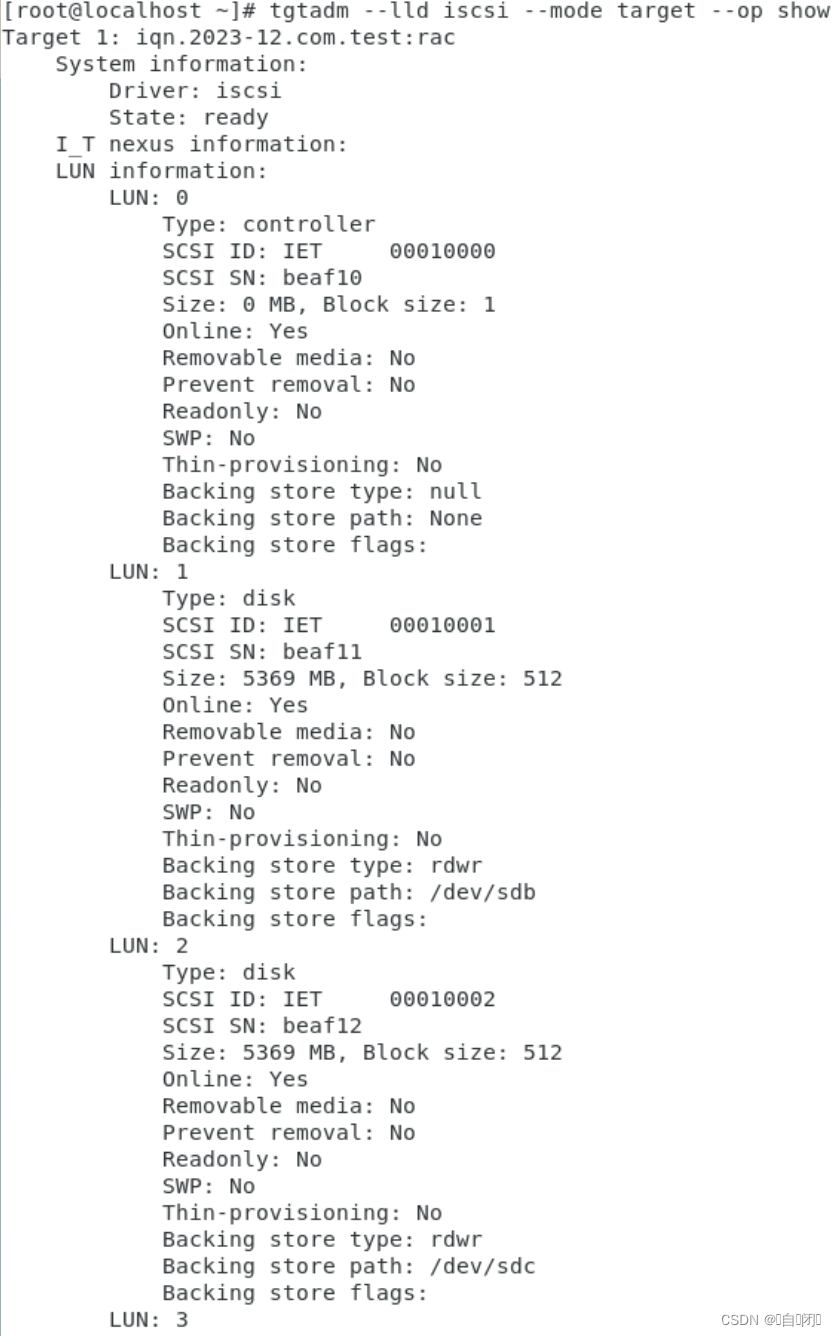

 8、查看已配置的所有iSCSI目标的详细信息

tgtadm --lld iscsi --mode target --op show



<RAC2操作>

1、安装iscsi-initiator-utils,安裝 iSCSI Client 软件

yum install -y iscsi-initiator-utils

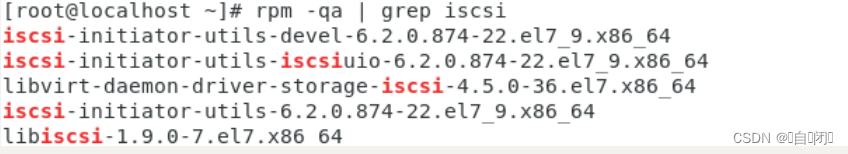

rpm -qa | grep iscsi

 重启一下：

 systemctl restart iscsid.service

 2、配置 initiatorname.iscsi

 vim /etc/iscsi/initiatorname.iscsi

 可以自己设置

 InitiatorName=iqn.2023-12.com.test:rac



注意：iqn.2023-12.com.test:rac 就是上述RAC1里面/etc/tgt/targets.conf 里配置的值

3、启动iscsi

systemctl restart iscsi
systemctl restart iscsi.service
systemctl enable iscsi.service



四、共享存储

1、通过3260端口查看开放了哪些共享存储

 iscsiadm -m discovery -tsendtargets -p 192.168.231.157:3260

 iscsiadm -m node -T discovery -T iqn.2023-12.com.test:rac -p 192.168.231.157:3260

 2、登录共享存储

 iscsiadm -m node -T iqn.2023-12.com.test:rac -p 192.168.231.157:3260 -l

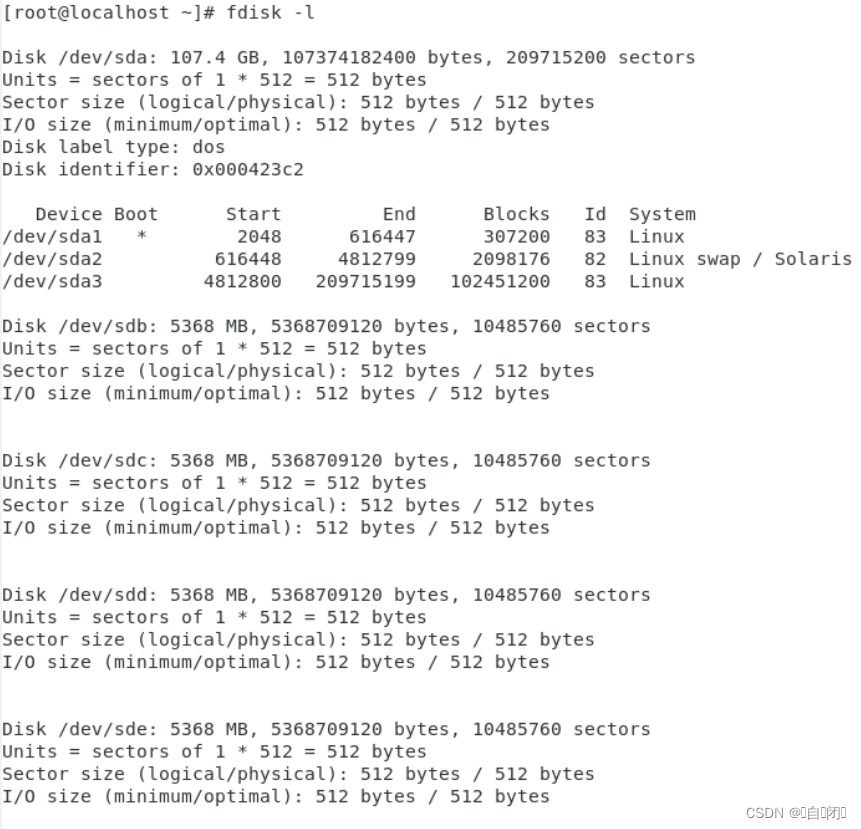

 3、探测下共享存储的目录

 partprobe

 fdisk -l



可以看到在RAC2中共享到了RAC1中添加的硬盘。

4、退出共享存储目录：

 iscsiadm -m node -T iqn.2023-12.com.test:rac -p 192.168.231.157:3260 -u

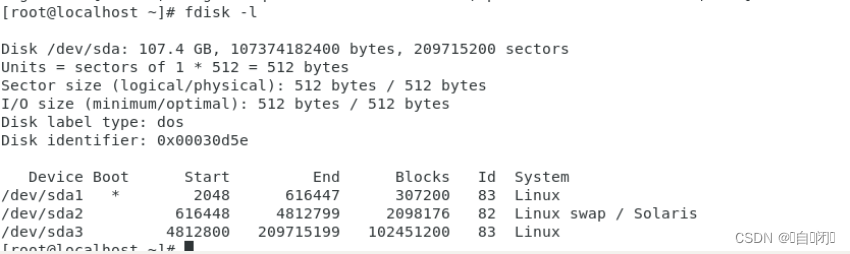

 此时再去查看磁盘信息：

 fdisk -l



5、删除共享存储目录

systemctl restart iscsi.service
在退出之后进行删除
iscsiadm -m node -T iqn.2023-12.com.test:rac -p 192.168.231.157:3260 -o delete

 到此共享存储基本完成。
