SolidWorks滚花螺栓制作-cnblog

于 2024-07-10 12:02:20 发布
阅读量363 收藏
点赞数
文章标签： matplotlib
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_62943420/article/details/140320329
版权

目标

image-20240710055618482

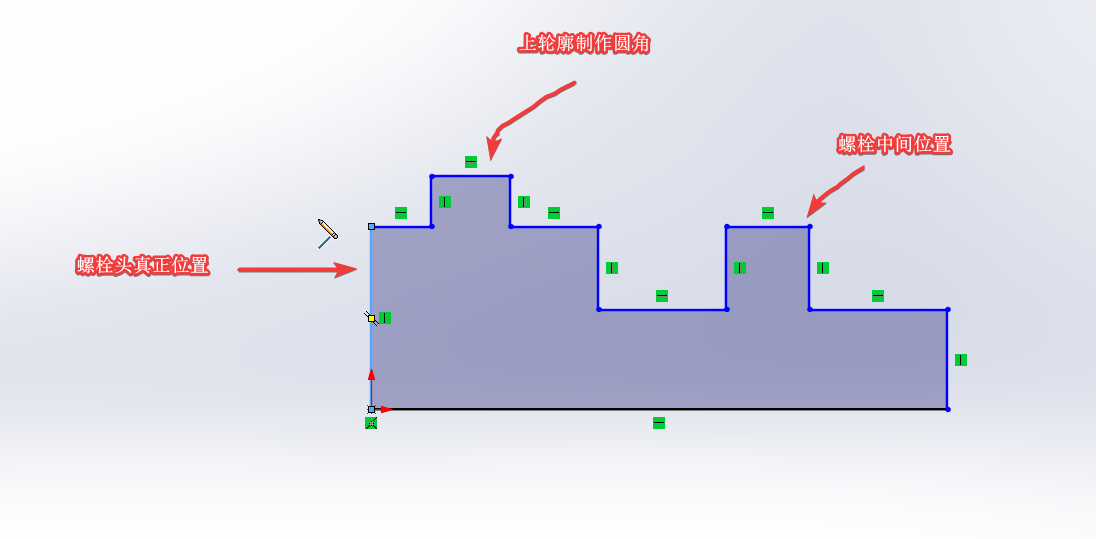

规划基准图形

image-20240710060414490

确定尺寸，单位mm

我

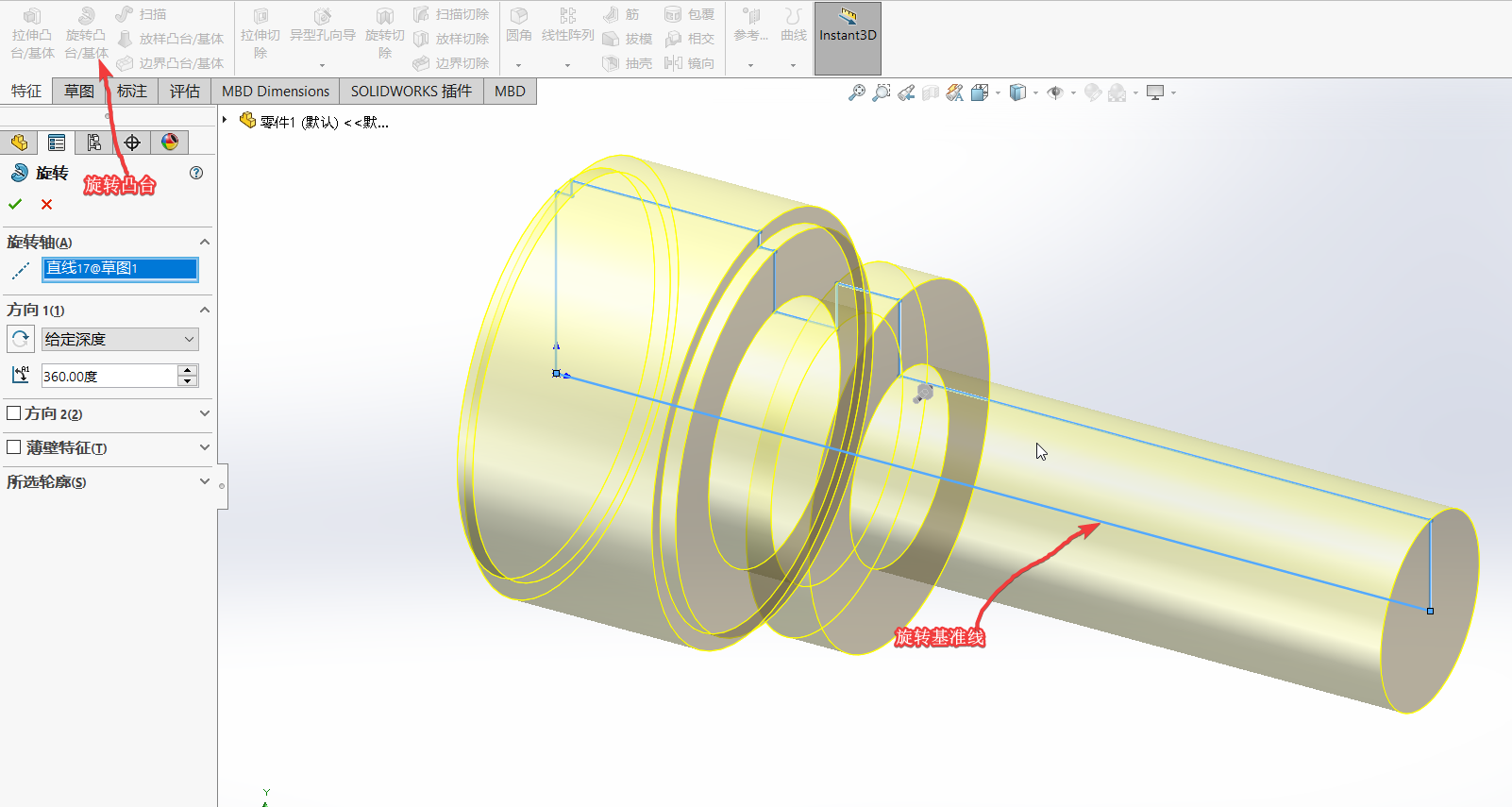

对固定好的图形进行旋转

image-20240710062149027

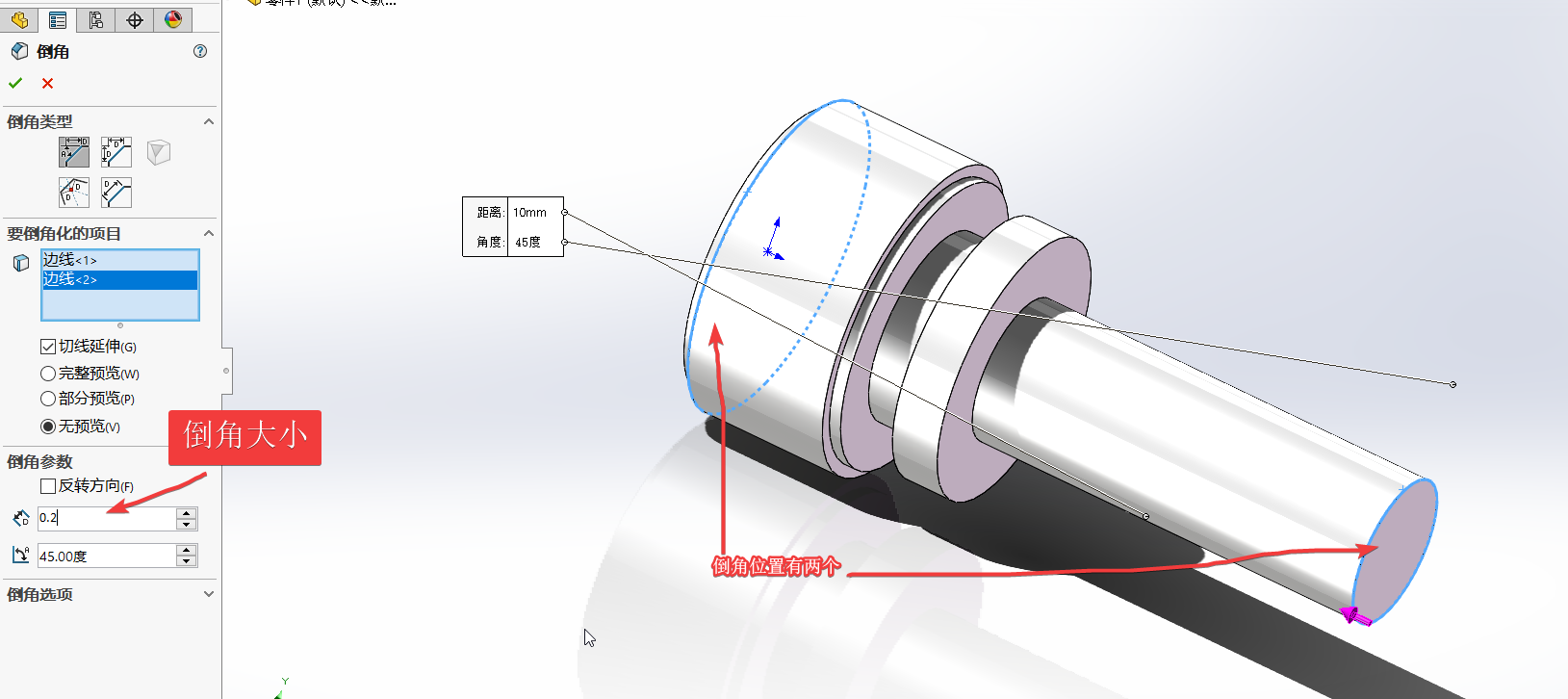

倒角

image-20240710062523547

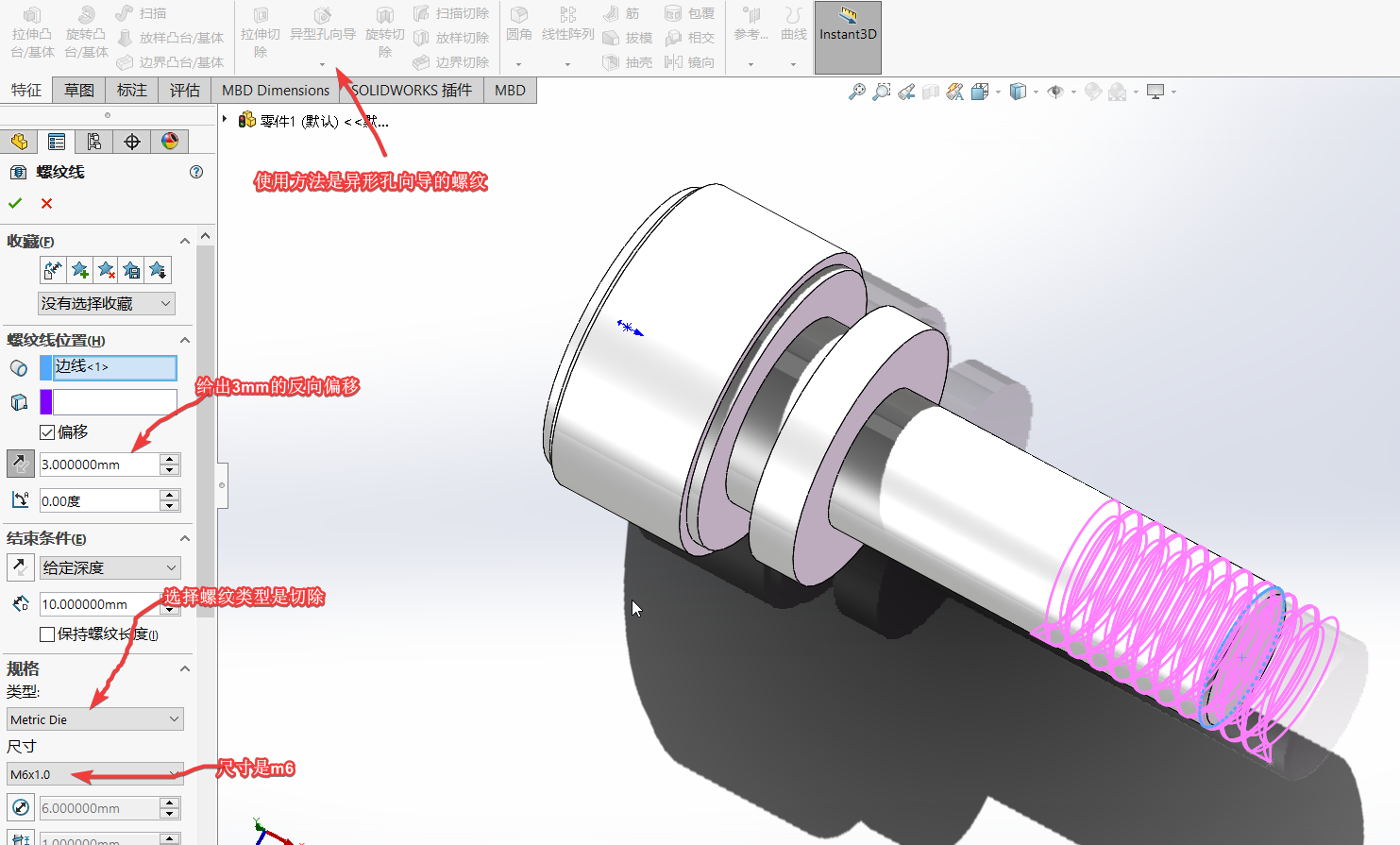

设置螺纹

image-20240710063206338

注意改变深度为15mm

image-20240710064019146

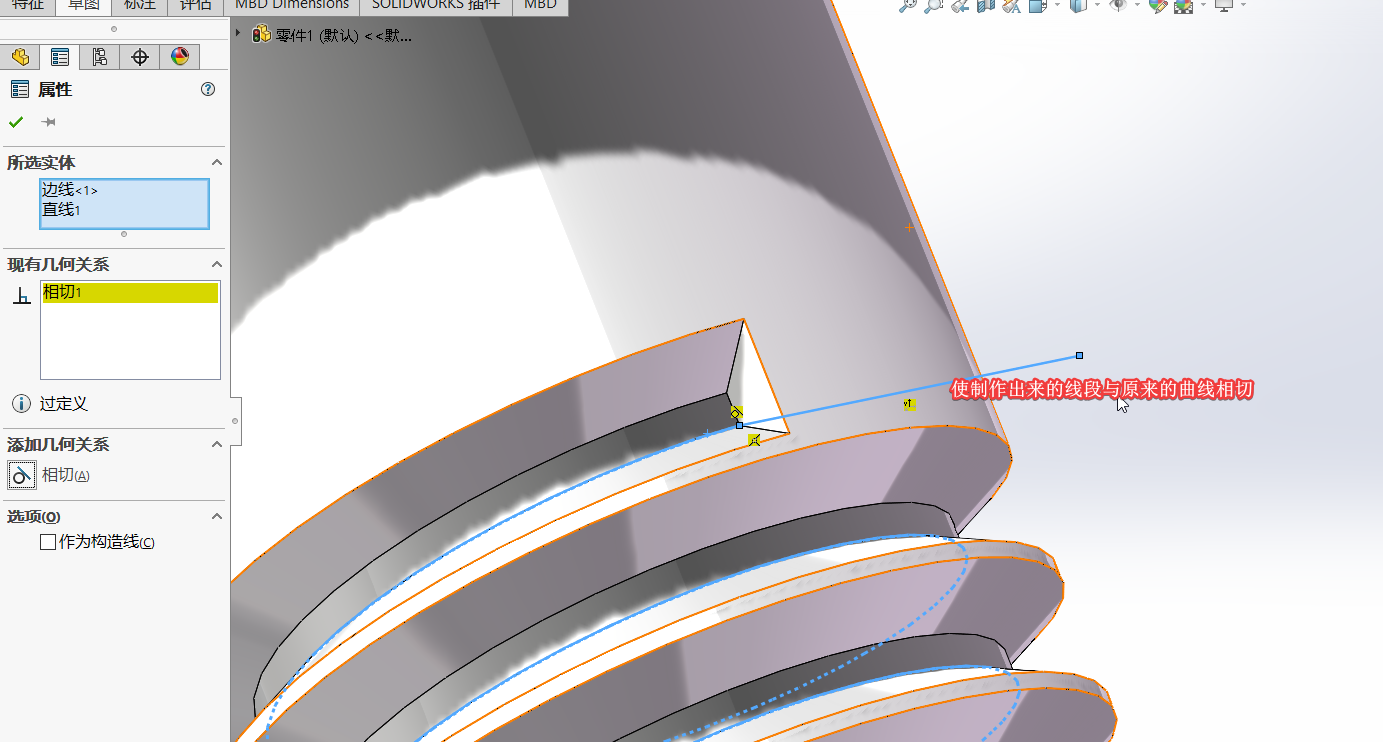

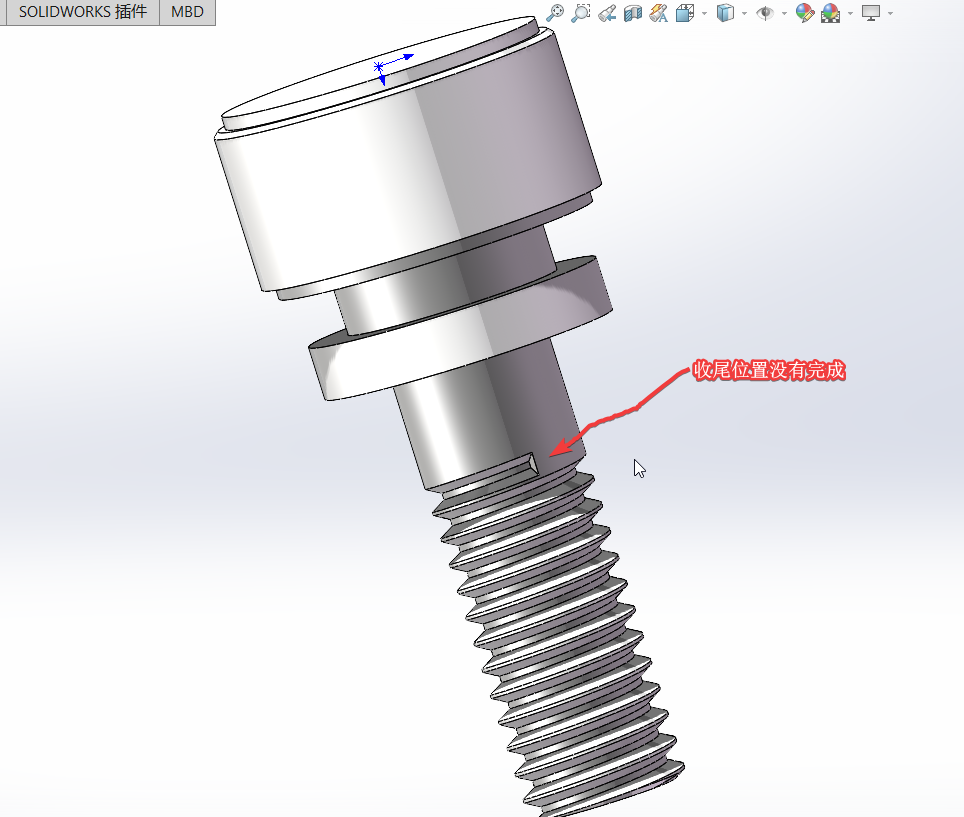

收尾位置补全

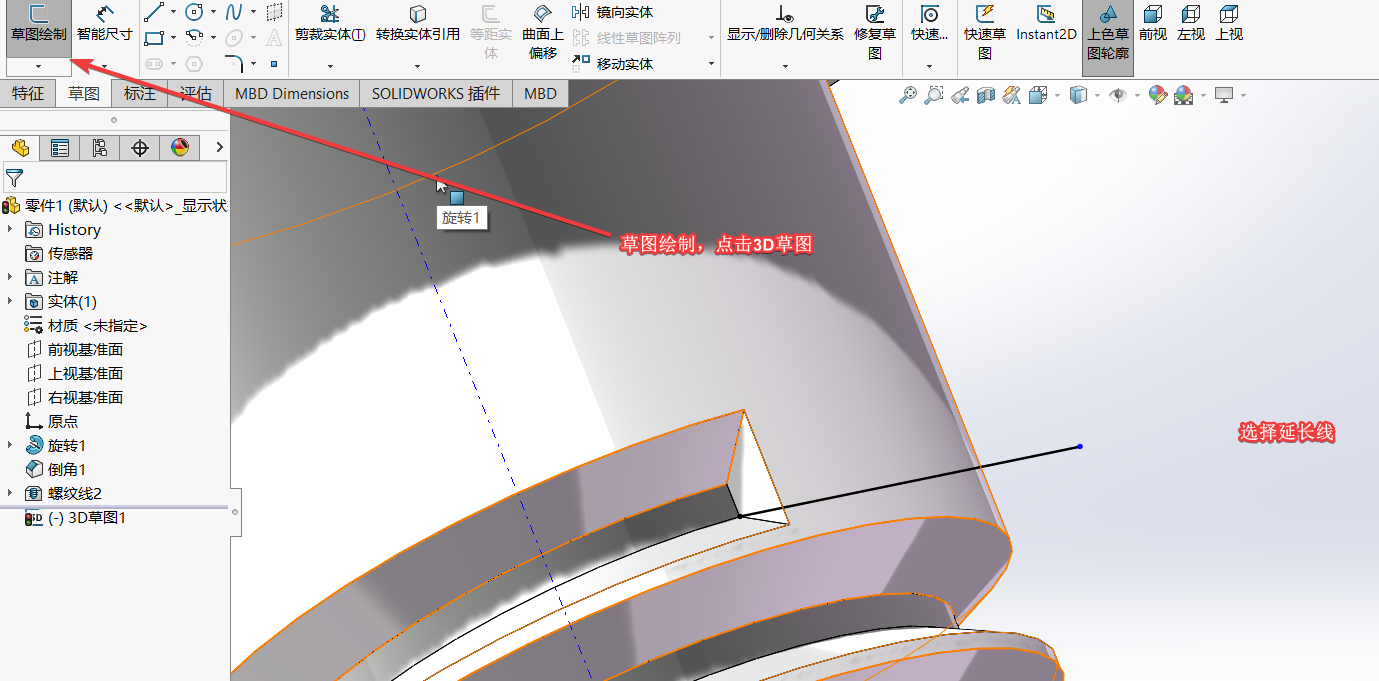

image-20240710064308044

image-20240710064404264

image-20240710064521417

image-20240710101725276

滚花

SLDWORKS_nDLd1eNsAA

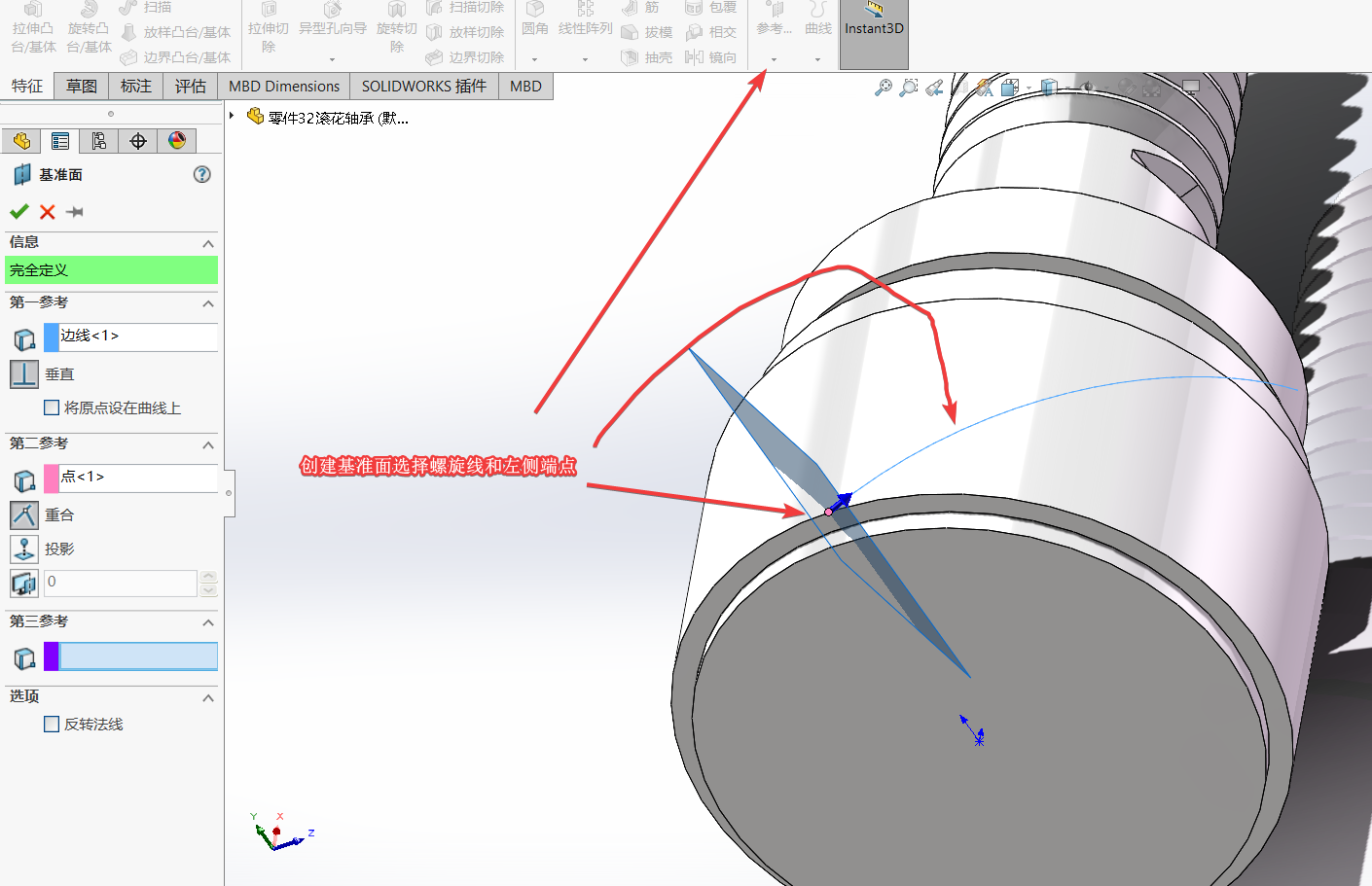

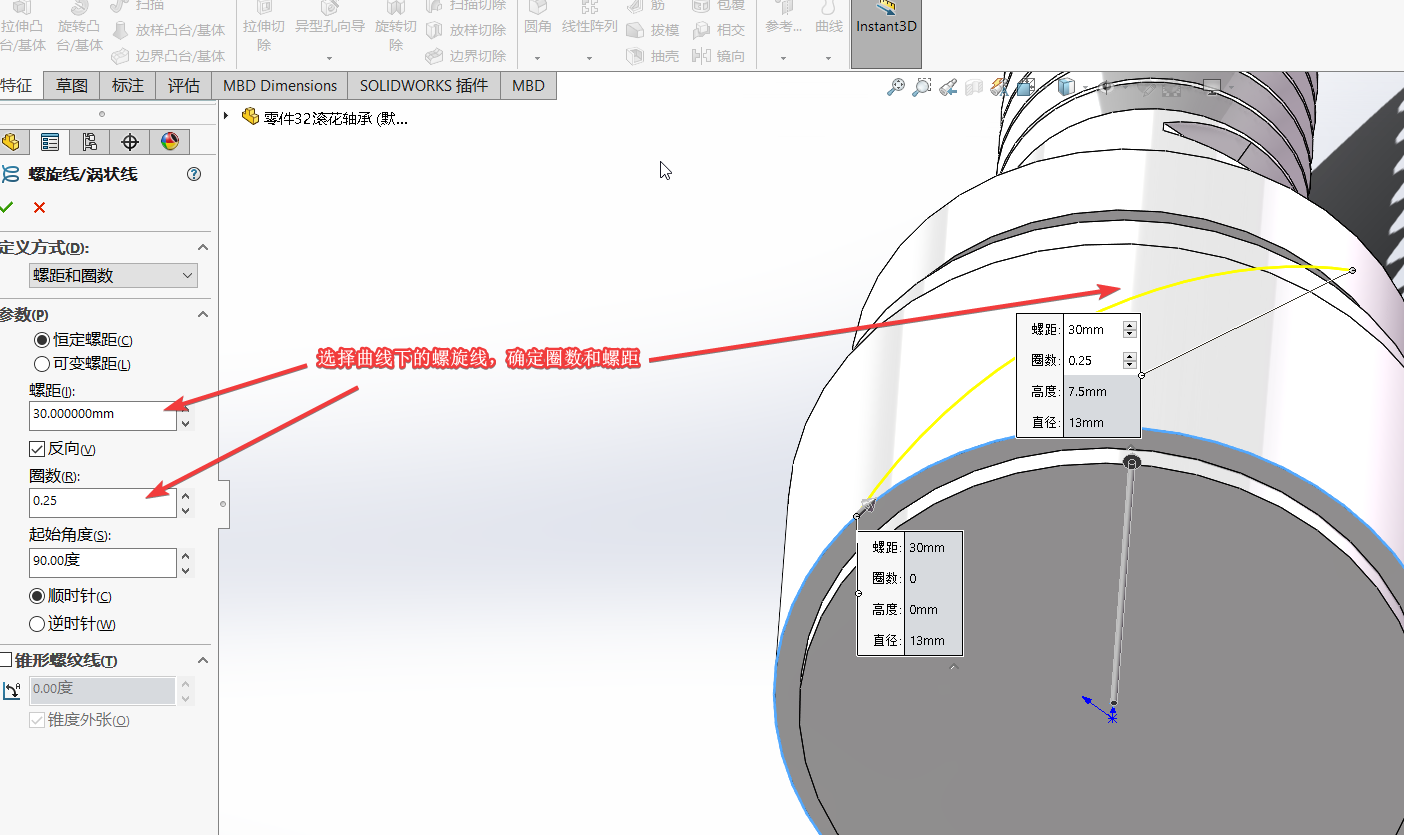

建立基准面

image-20240710105610916

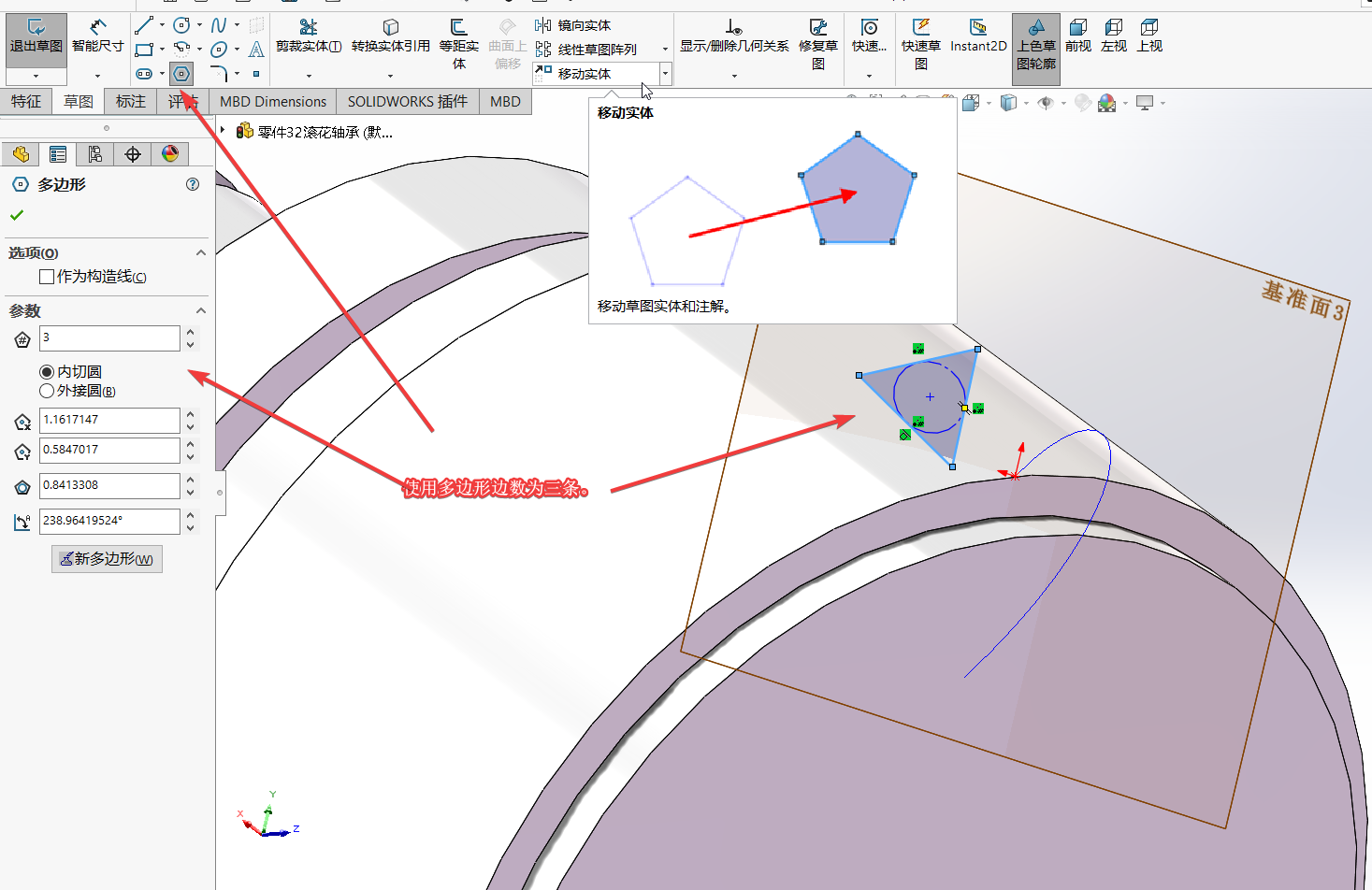

制作多边形

image-20240710105910958

image-20240710110042140

添加穿透

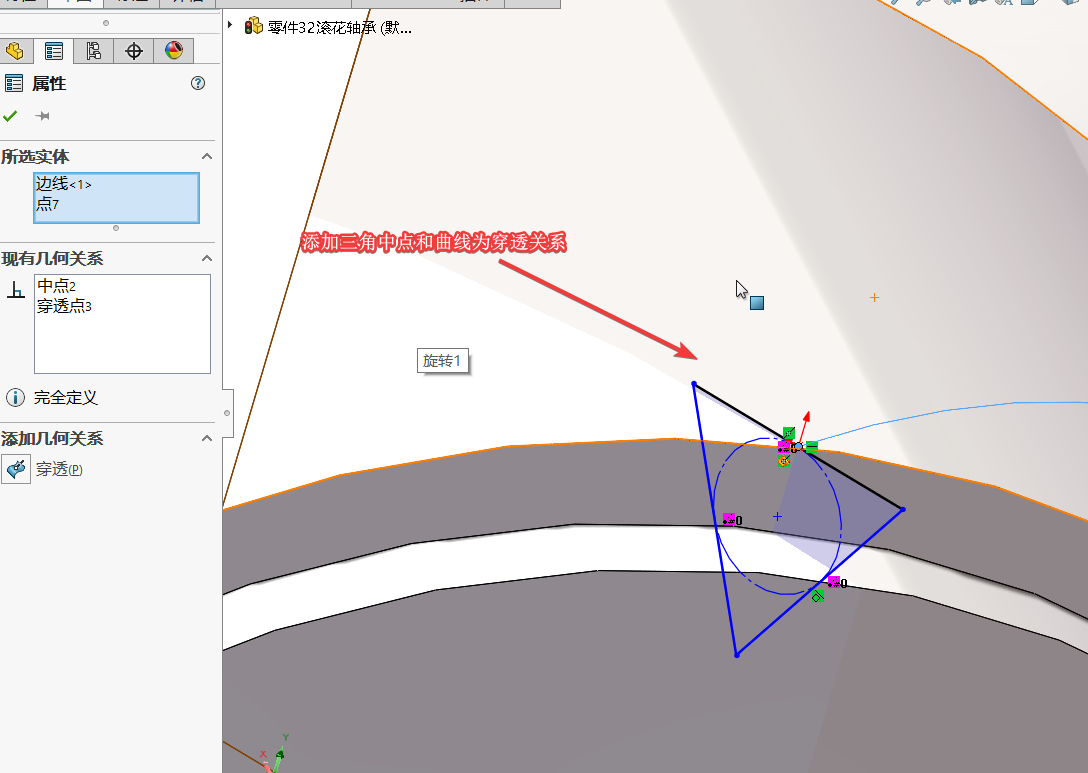

image-20240710110910168

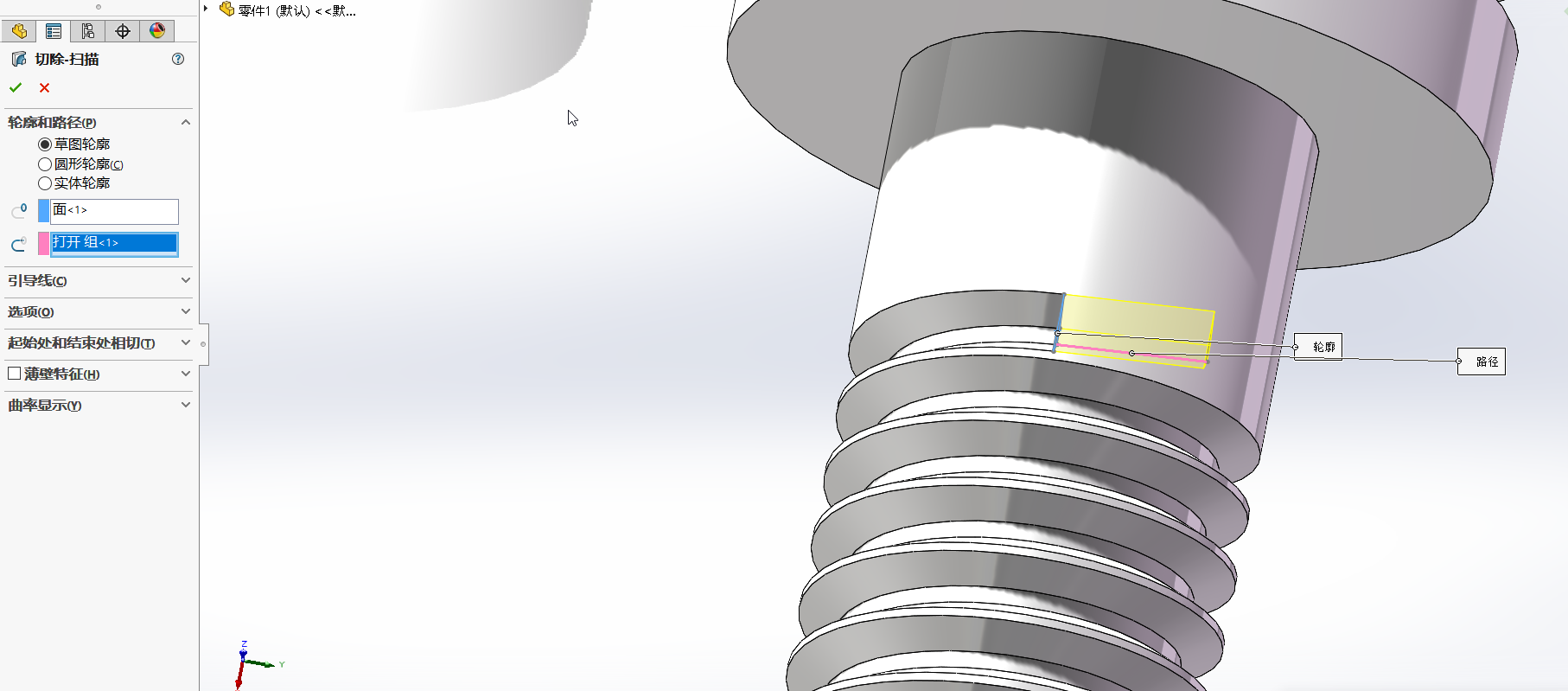

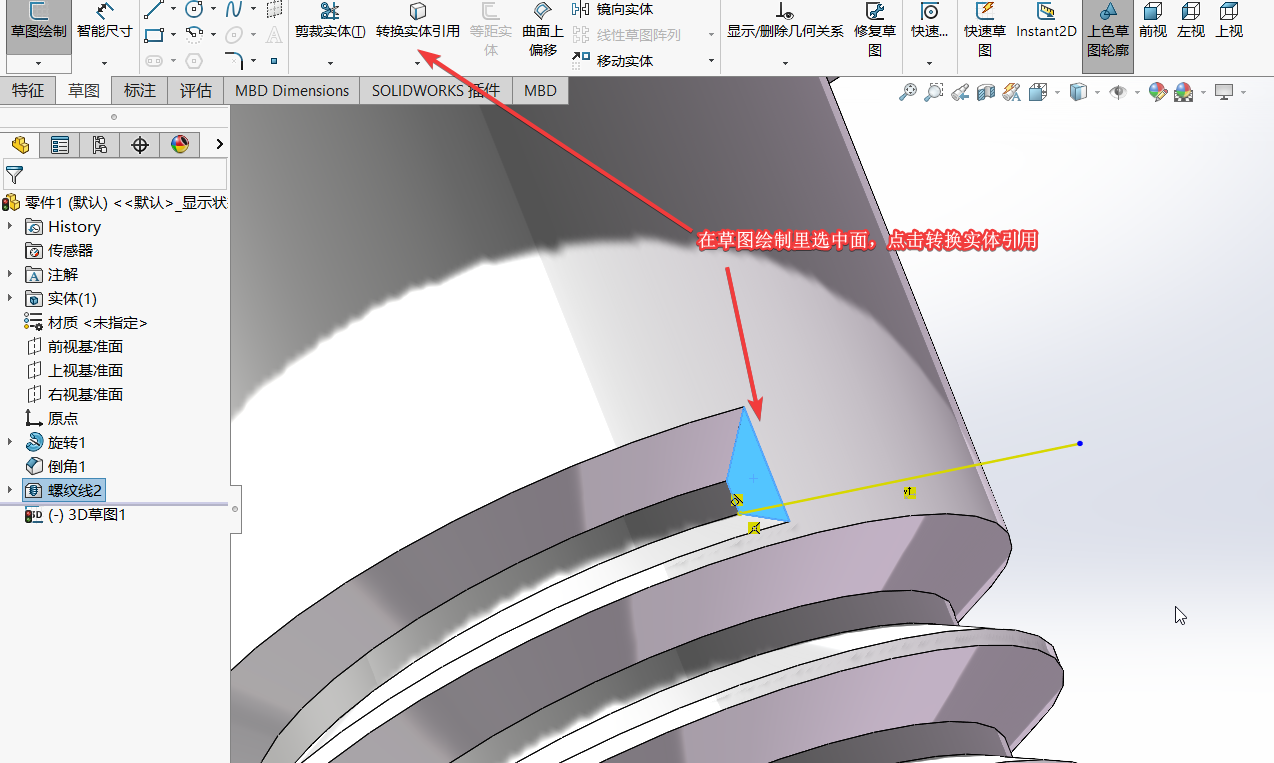

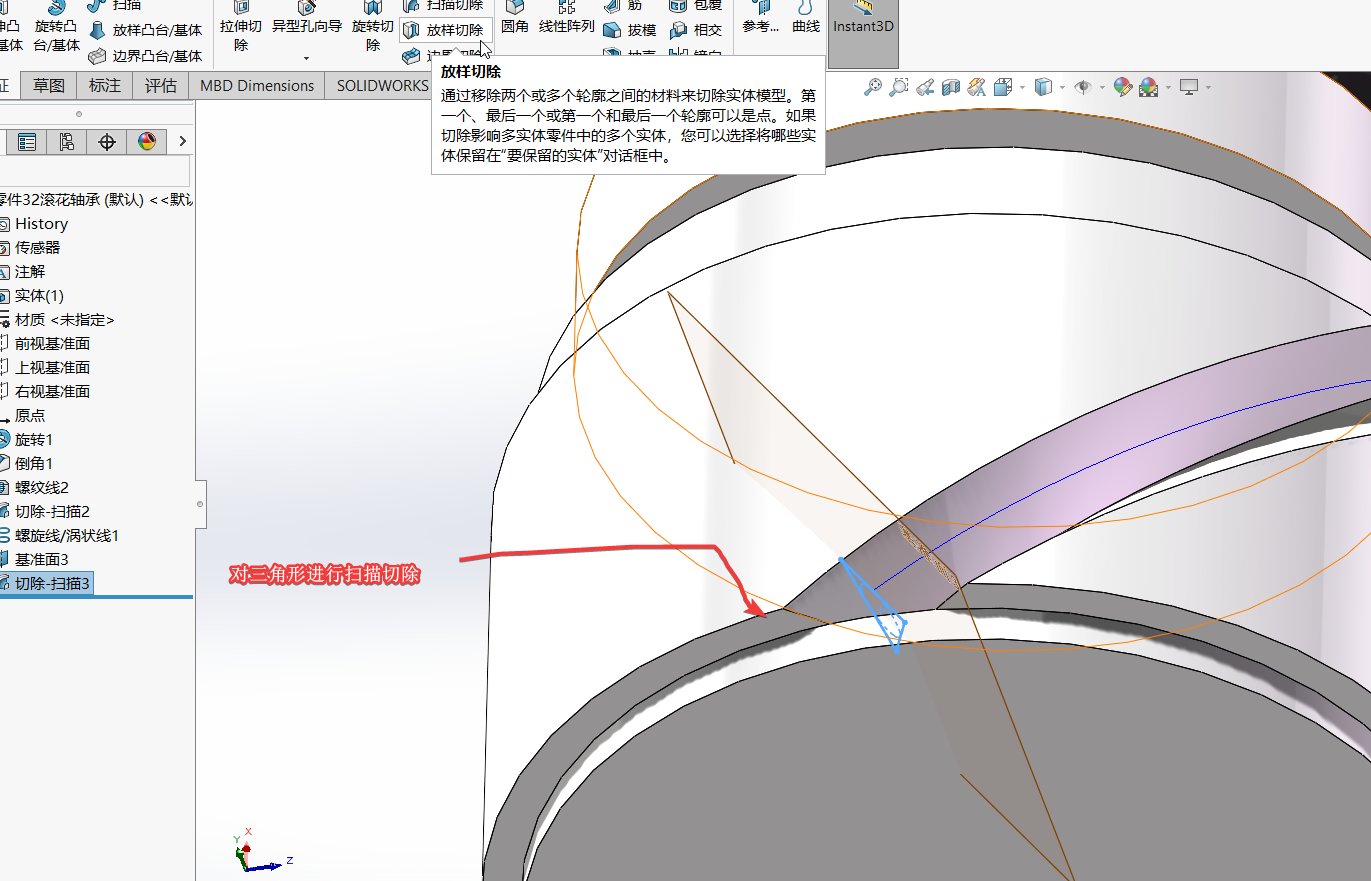

扫描切除

image-20240710111615848

image-20240710112156299

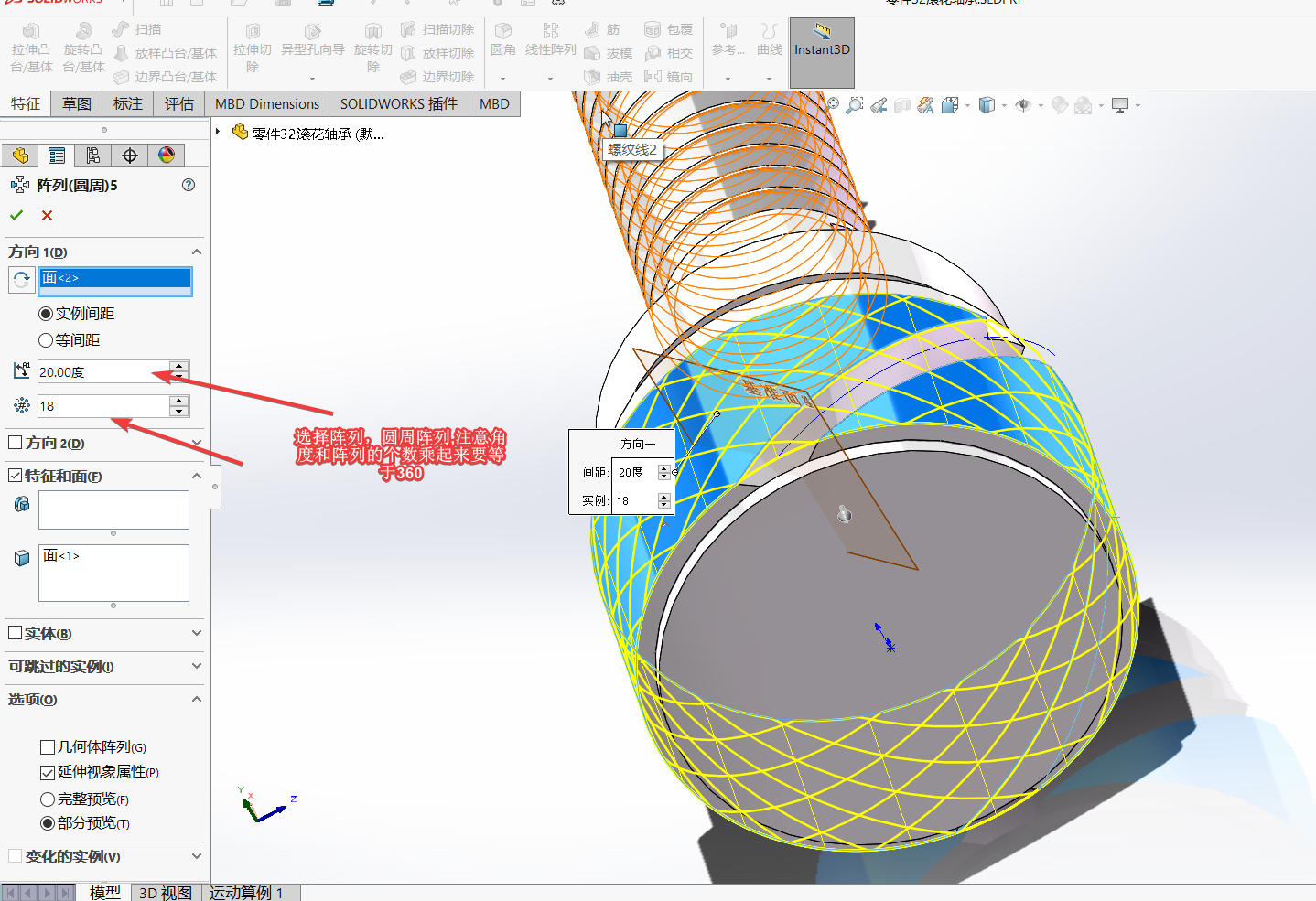

圆周阵列

SLDWORKS_mKakE8oHhL

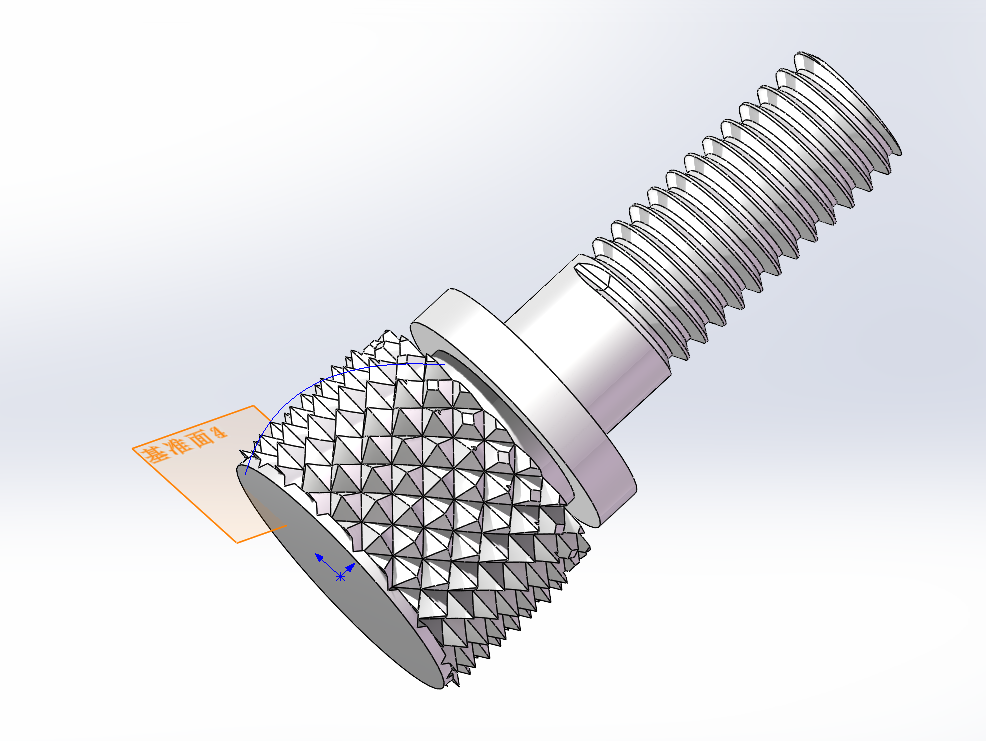

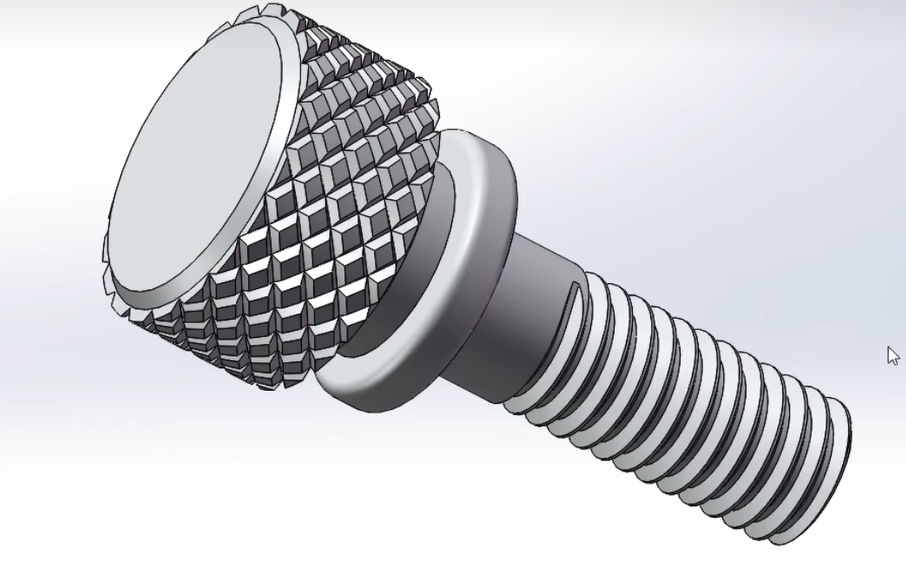

成品完成

image-20240710113456618
