BFD（双向转发检测）原理概述

介绍：本文通过学习华为官方文档-BFD技术对相关概念进行概述及总结。若有兴趣学习其他技术可自行访问华为官网获取相关文档。以下为个人的理论理解，如有错误欢迎指出。

概述：是一种全网统一的检测机制，用于快速检测，监控网络中链路或者IP路由的转发连通情况，提供 一个通用的标准化的与传输介质无关（通用）的检测机制（是一种不同协议都通用的hello报文，适用于拓扑复杂且多协议的大型网络）

背景：网络故障时要求网络设备能够快速的检测出故障，加快网络的收敛速度，目前有些链路具备硬件检测机制来实现快速故障检测（有钱直接上省时省力），但有些链路并不具备该能力，这种情况只能通过上层协议自身的机制来进行故障检测，但是大部分协议如OSPF，BGP等，检测故障的时间都较长，而且这些检测能力只针对本协议有效，无法为其他协议提供检测，这样对于某些收敛速度，实时性要求较高的业务或应用，比如音频，视频等是无法接受的（对客户而言加载太久）

原理：

1.BFD在两台网络设备之间建立会话，用来检测网络设备之间的双向转发路径（物理链路，逻辑链路，隧道等），为上层引用服务

2.会话建立后周期性快速发送BFD报文，如果在检测时间内没有收到BFD报文和认为该双向转发路径出现故障，通知服务的上层应用进行相应处理

BFD报文：BFD报文在传输层通过UDP进行封装，对于单跳检测端口号为3784，多跳检测端口号为3784或4784

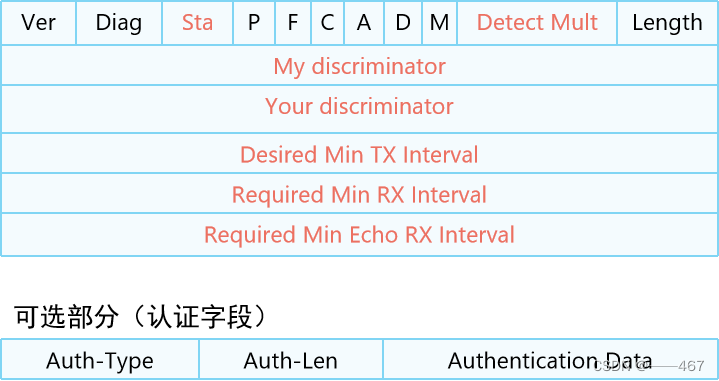

BFD报文分为两个部分：强制部分（必须携带）和可选认证字段部分

强制部分：

Ver：BFD协议版本号，目前为1。

Diag：诊断字，标明本地BFD系统最近一次会话状态发生变化的原因。

Sta：BFD本地状态。

P：参数发生改变时，发送方在BFD报文中置该标志，接收方必须立即响应该报文。

F：响应P标志置位的回应报文中必须将F标志置位。

C：转发/控制分离标志，一旦置位，控制平面的变化不影响BFD检测。

A：认证标识，置1代表会话需要进行验证。

D：查询请求，置位代表发送方期望采用查询模式对链路进行监测。

M：为BFD将来支持点对多点扩展而设的预留位。

Detect Mult：检测超时倍数，用于检测方计算检测超时时间。

Length：报文长度，单位为字节。

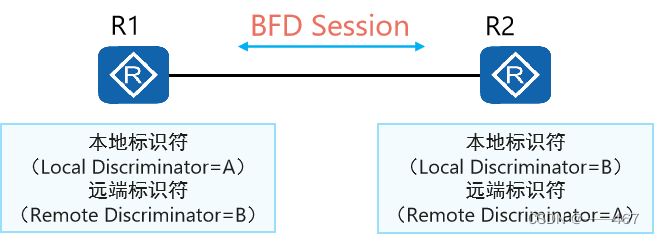

My Discriminator：BFD会话连接本地标识符（Local Discriminator） 。发送系统产生的一个唯一的、非0鉴别值，用来区分一个系统的多个BFD会话。

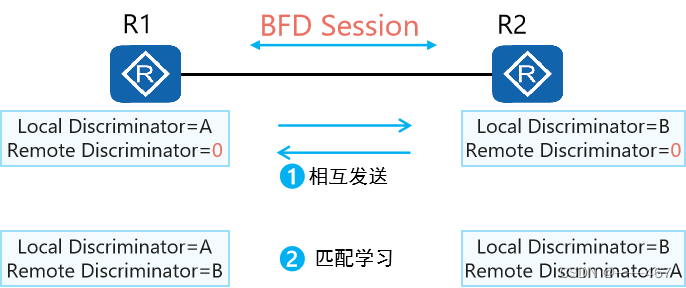

Your Discriminator：BFD会话连接远端标识符（Remote Discriminator） 。从远端系统接收到的鉴别值，这个域直接返回接收到的“My Discriminator”，如果不知道这个值就返回0。

Desired Min TX Interval：本地支持的最小BFD报文发送间隔。

Required Min RX Interval：本地支持的最小BFD报文接收间隔。

Required Min Echo RX Interval：单臂回声，本地支持的最小Echo报文接收间隔，单位为微秒（如[huawei-bfd-session-name] min-echo-rx-interval 100

果本地不支持Echo功能，则设置0）

BFD会话建立方式：

1.静态BFD：是通过管理员手工添加对端的邻居信息来创建会话，静态BFD配置后，会定时发送BFD报文，只有对端接口也开启了BFD会话的情况下并对本端BFD报文做出正确的响应（比较参数来判定，不正确则丢弃，具体如下），双方才会建立邻居关系

2.动态BFD：BFD协议本身不具备邻居发现机制，BFD邻居的建立依赖上层协议，可以通过上层应用（如OSPF等）的邻居发现机制，由上层应用将邻居信息发送到BFD模块，BFD则根据收到的邻居信息建立会话，并建立自己的邻居

BFD会话状态（建立过程）：

Down：会话处于down状态或刚刚创建BFD，一个会话会维持在down，直到收到对端发送的down/init包，则将状态进行对应的迁移

Init：处于此状态表示正在与对端进行通信，并且本地会话期望进入up状态，但是还没有收到对端的回应，一个init状态的会话会维持在init，直到收到对端的init/up包，将状态迁移至up

up：在此状态下表示会话建立成功，会话将会保持在此状态直到链路故障或管理down操作，如果收到远端down包或在检测时间超时，会话便会从up状态迁移回down

admindown（管理down）：在此状态下意味着会话是被管理员操作配置down的，这会导致远端（对端）会话进入down状态并一直保持在down状态直到退出管理down，此操作导致的该状态并不代表链路故障等情况，是管理员手工操作down

BFD检测模式：异步检测和查询检测

BFD检测时间计算：

BFD缺省时间参数：

检测超时倍数，用于检测方计算检测超时时间。

查询模式：采用本地检测倍数。

异步模式：采用对端检测倍数。

缺省的BFD报文的发送/接收时间间隔为1000毫秒，本地检测倍数为3倍，BFD会话等待恢复时间0S，会话延迟up时间0S

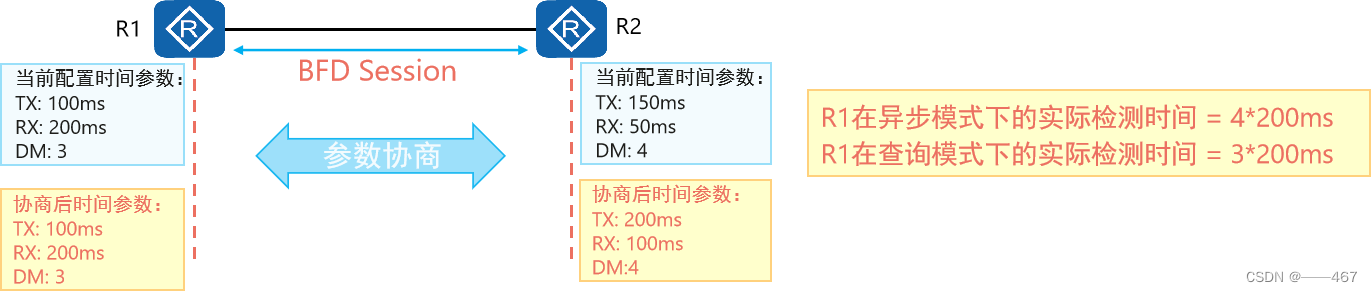

协商参数：

本地BFD报文实际发送时间间隔＝MAX { 本地配置的发送时间间隔，对端配置的接收时间间隔 }

本地BFD报文实际接收时间间隔＝MAX { 对端配置的发送时间间隔，本地配置的接收时间间隔 }

本地BFD报文实际检测时间：

异步模式：本地BFD报文实际检测时间＝本地BFD报文实际接收时间间隔×对端配置的BFD检测倍数

查询模式：本地BFD报文实际检测时间 = 本地BFD报文实际接收时间间隔×本端配置的BFD检测倍数

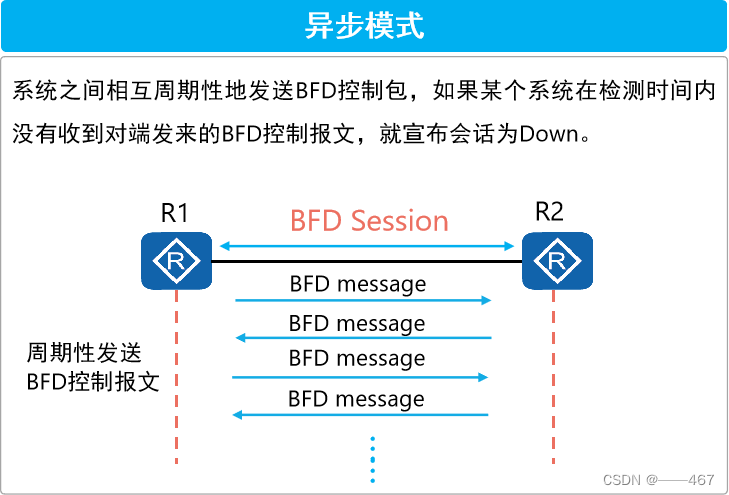

异步检测：系统之间周期性发送BFD控制报文，某个系统在检测时间内没有收到对端发送的BFD报文，则会话down

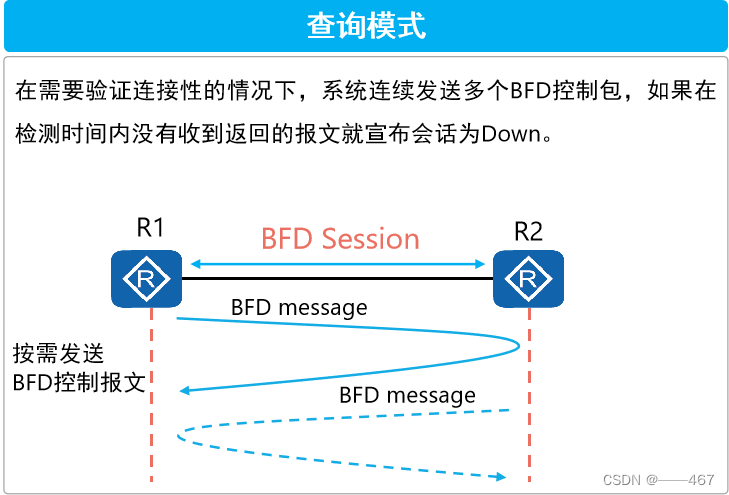

查询检测：在需要验证连接性的情况下（按需发送检测），系统连续发送多个BFD报文，在检测时间内没有收到回应的BFD报文，则会话down

3.BFD Echo（单臂回声）：提供了一种不依赖BFD控制报文的故障检测方式，本端发送本端接收，远端不对报文进行处理，而只是将此报文在反向通道上返回，因此BFD协议并未对BFD echo报文做定义，唯一的要求是发送方能够通过报文的内容区分会话，BFD Echo报文也采用UDP进行封装，传输层端口号为3785，目的IP地址为支持BFD那一方发送了BFD报文的接口的IP地址，源IP地址由配置产生

使用场景：一端支持BFD，另一端不支持BFD功能的情况

[huawei] bfd session-name bind peer-ip ip-address（这里的IP地址配对端的） [ vpn-instance vpn-name ] interface interface-type interface-number [ source-ip ip-address ] one-arm-echo

[huawei-bfd-session-name] min-echo-rx-interval 100

BFD与协议联动（联动功能）：

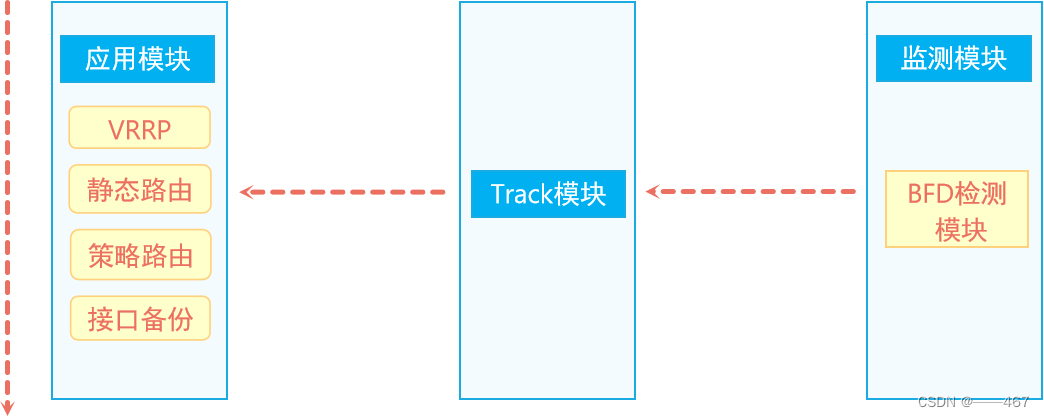

响应层次出现故障 ---->被BFD检测模块检测---->通过track模块告知上层应用---->上层应用进行处理（静态，OSPF，BGP，VRRP等协议）

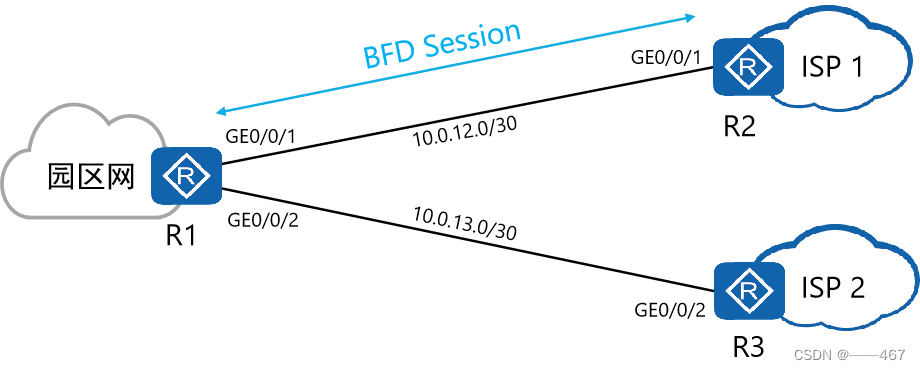

BFD和静态联动：静态路由本身并不具备故障检测能力，需要配合BFD进行联动，由BFD感知故障，并与静态进行Track绑定（BFD感知故障后，通过Track模块告知上层协议，也就是静态链路出现故障，实现静态路由的故障切换）

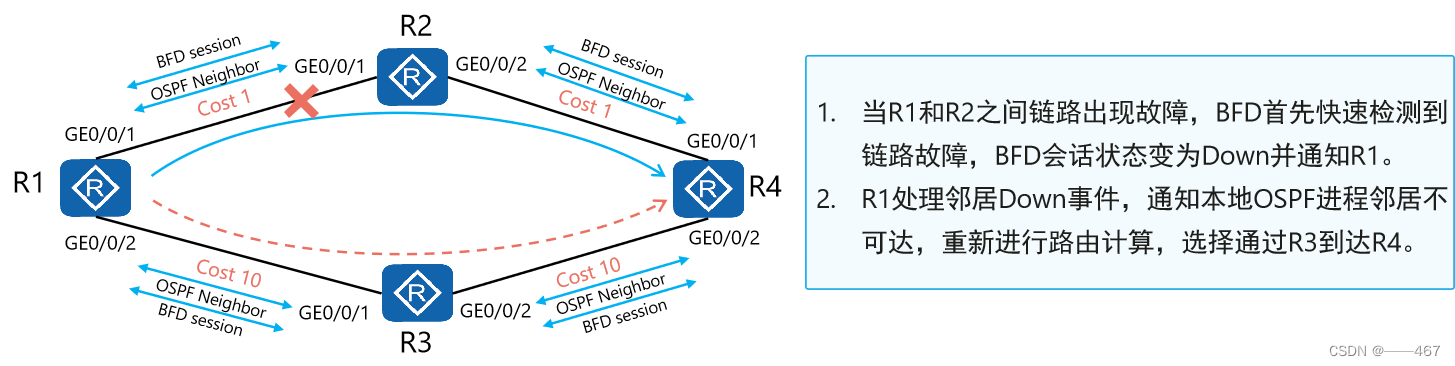

BFD与OSPF的联动
