【博客作业7】电梯状态图、ER图、管理系统顶层图和1层图

一、电梯状态图

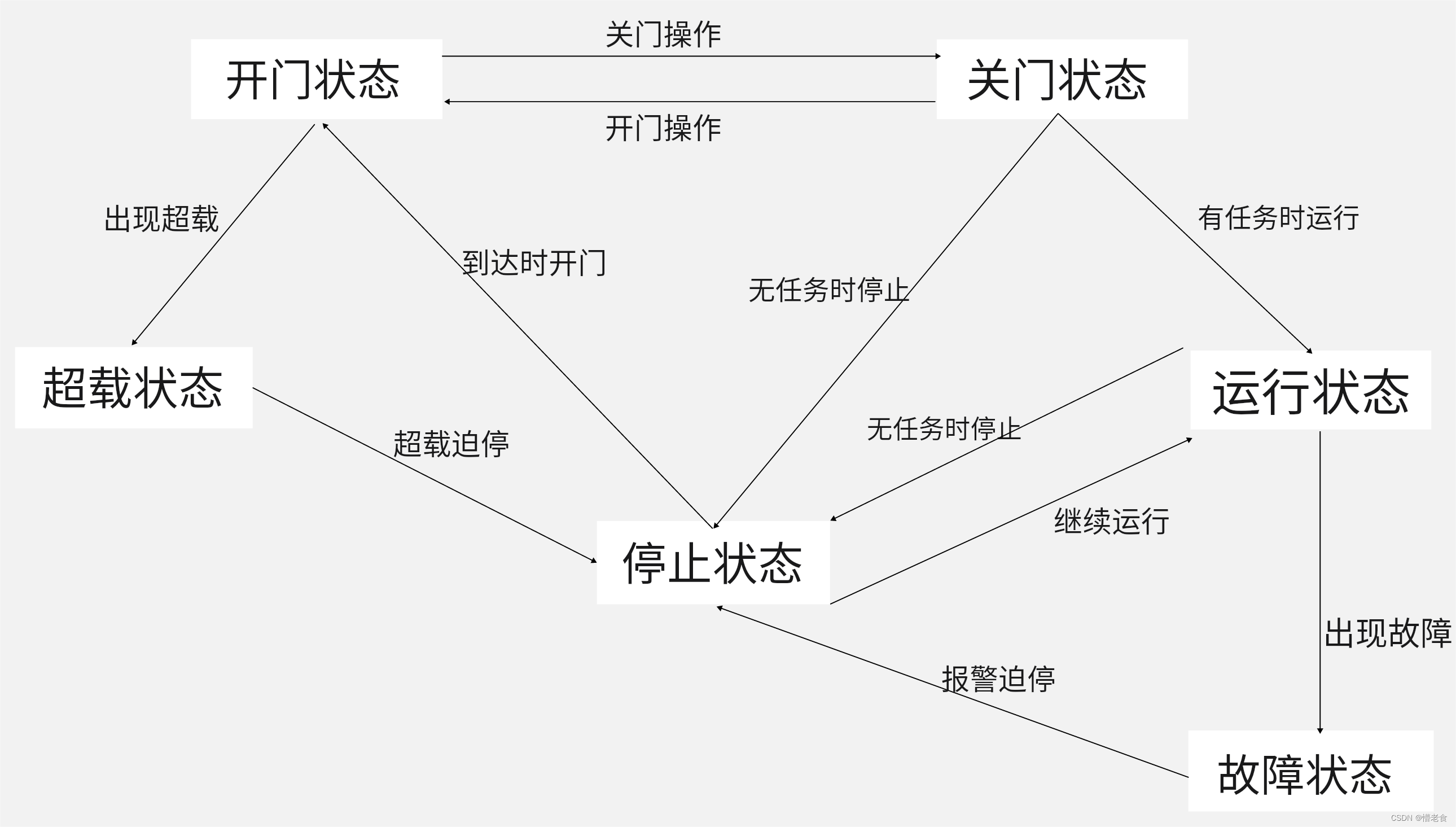

设电梯有六个状态：开门、关门、运行、停止、超载、故障，故其状态图为下图所示：

 实际电梯工作时的状态远多于此且更为复杂。

二、学生、教师、课程ER图

学校规定：

1、一个学生可选修多门课，一门课有若干学生选修；

2、一个教师可以教授多门课，一门课只有一个老师讲授；

3、一个学生选修一门课，仅有一个成绩。

其中学生的属性有学号、学生姓名；教师的属性有教师编号、教师姓名；课程的属性有课程号、课程名。

则ER图如下：

三、顶层图和1层图

1.顶层图：





2.1层图：
