ipsec ikev1 从理论介绍到报文分析

第一章IKEv1 理论基础

1.1 概要

1. IKE是一个混合型协议，主要由Oakley，SKEME，ISAKMP三部分组成。ISAKMP（Internet安全联盟和密钥管理协议）定义了消息交换的体系结构，包含两个IPSEC对等体间分组形式和状态转变，是基于UDP的应用层协议，为IPSec提供了自动协商密钥、建立IPSec安全联盟的服务。
2. 采用IKEv1协商安全联通主要分为两个阶段：

第一阶段，通信双方协商和建立IKE协议本身使用的安全通道，即建立一个IKE SA；

第二阶段，利用第一阶段已通过认证和安全保护的安全通道，建立一对用于数据安全传输的IPSEC安全通道（IPSEC SA）

1. IKEv1协商阶段1的目的是建立IKE SA。IKE SA建立后对等体间的所有ISAKMP消息都将通过加密和验证，这条安全通道可以保证IKEv1第二阶段的协商能够安全进行。

IKEv1协商第一阶段支持两种协商模式：主模式（Main Mode）和野蛮模式（Aggressive Mode）。

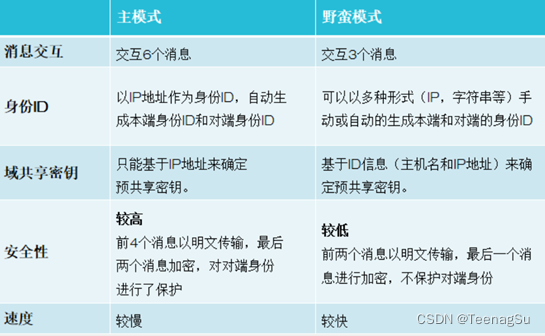

IKEv1阶段1中主模式与野蛮模式的报文对比：



1. IPSEC使用的认证算法和加密算法，身份认证方法

（1）三种认证算法：MD5,SHA-1,SHA-2

（2）三种加密算法：DES,3DES,AES

（3）预共享密钥，数字证书

1.2 IKE SA介绍

第一种模式：

主模式包含三次双向交换，用到了六条ISAKMP信息。这三次交换分别是：

1. 消息①和②用于提议交换，发起一个或多个IKE安全提议，响应方查找最先匹配的IKE安全提议，并将这个IKE安全提议回应给发起方。匹配的原则为协商双方具有相同的加密算法、认证算法、认证方法和Diffie-Hellman组标识。
2. 消息③和④用于密钥信息交换，双方交换Diffie-Hellman公共值和nonce值，用于IKE SA的认证和加密密钥在这个阶段产生。
3. 消息⑤和⑥用于身份和认证信息交换（双方使用生成的密钥发送信息），双方进行身份认证和对整个主模式交换内容的认证。

第二种模式：

野蛮模式时IKEv1阶段1的协商过程：

1. 网关A发送ISAKMP消息，携带建立IKE SA所使用的参数、与密钥生成相关的信息和身份验证信息。
2. 网关B对收到的第一个数据包进行确认，查找并返回匹配的参数、密钥生成信息和身份验证信息。
3. 网关A回应验证结果，并建立IKE SA。

1.3 IPSEC SA 介绍

1. 快速模式：协商的参数包括（封装模式、安全协议、加密算法、认证算法）

快速模式共有3条消息完成双方IPSec SA的建立。

1. 消息1发送本端的安全参数和身份认证信息。
2. 消息2响应消息1，发送响应方的安全参数和身份认证信息并生成新的密钥。
3. 消息3响应消息2，确认与响应方可以通信，协商结束。

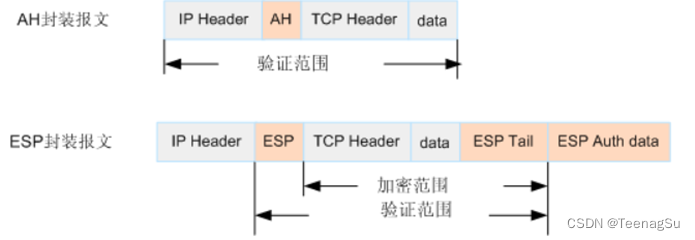

传输模式下报文封装：

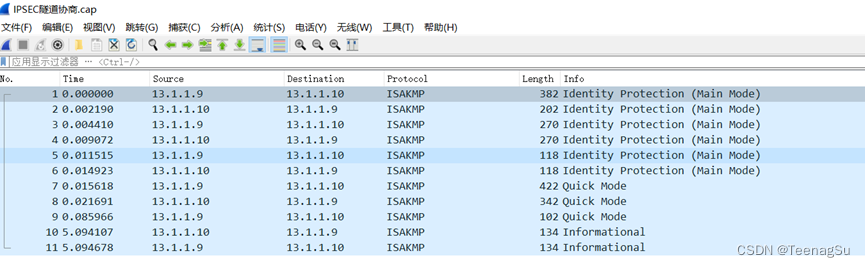

1.4 IPSEC报文分析

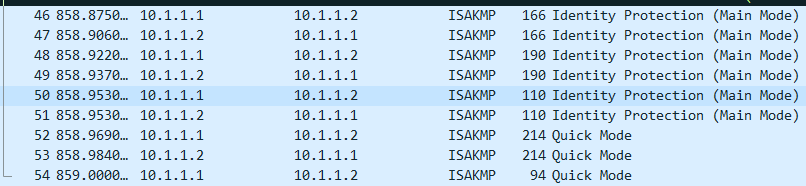

第一阶段：主模式

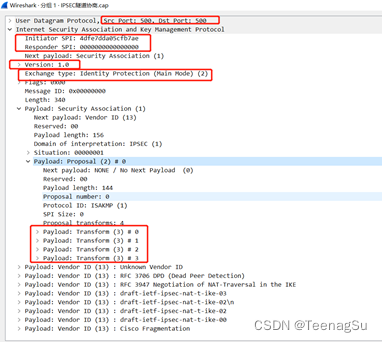

ISAKMP报文①

发起端协商SA，使用的是UDP协议，端口号是500，上层协议是ISAKMP。从报文中可以看到发起端提供了自己的cookie值，使用的是IKEv1协议，交换类型为主模式，发起方对响应方发起了四种不同的提案。

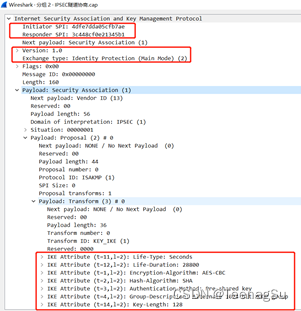

ISAKMP报文②

响应端收到发送端发送的加密套件后，对比自己是否有相对应的加密套件，如果有就使用和发送端相同的加密套件加密数据，把自己的cookie值和选择好的加密套件发送给发送端；如果没有相同加密套件则IKE建立失败响应。

从以上报文中看出，响应方发送确认的安全提议，生命周期28800秒，加密算法为AES，哈希算法为SHA，身份认证方法使用预共享秘钥认证，并且使用1024bit的DH组。

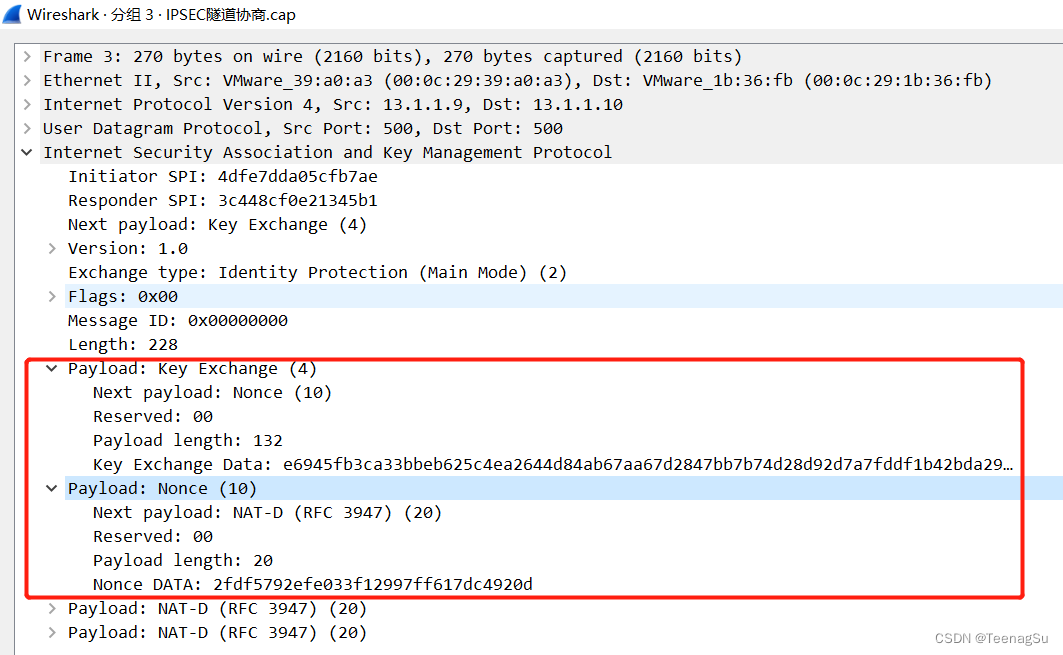

ISAKMP报文③

发送端生成随机数和DH公共值。向响应方发送自己的DH公共值和Nonce随机数。让响应方用于生成加密时所需要的Key值。

在ISAKMP报文①和报文②中协商的算法需要双方协商一个相同的对称密钥，但密钥直接在公共网络上传输并不安全，在报文③中传输的都是密钥生成的材料，响应方接收到这些生成材料后在本地生成key。

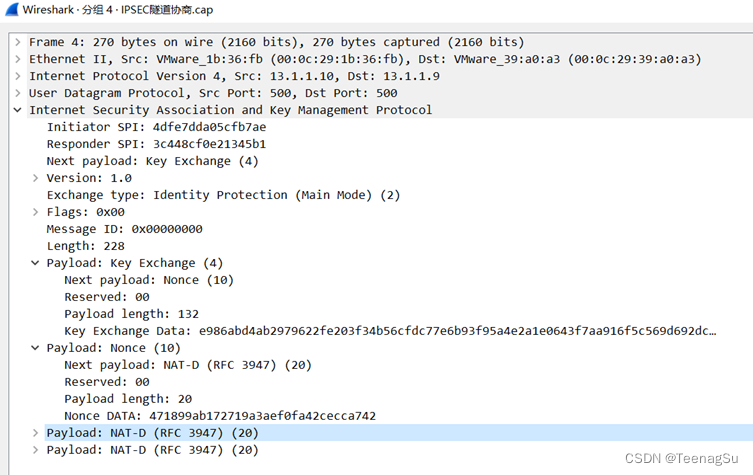

ISAKMP报文④

响应端生成随机数和DH公共值。向发起方发送自己的DH公共值和Nonce随机数。让发起方用于生成加密时所需要的Key值



报文③和报文④ 中发起方和响应方在本地计算生成key，第一次生成的Key称为种子密钥，将由此衍生出用于加密密钥，哈希密钥，身份认证密钥

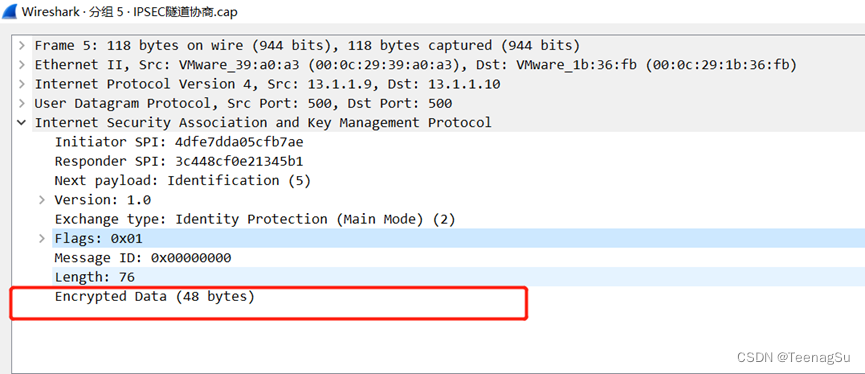

ISAKMP报文⑤

 发起方发起身份验证，报文中带有认证的数据（预共享密钥或者数字签名）。由于包1和包2已经协商好了加密算法，包3和包4协商好了加密的KEY值，所以包5的消息被加密了。

ISAKMP报文⑥

响应端回应报文，同样发送认证的数据（预共享密钥或者数字证书），验证对方身份信息。报包6的数据同样使用包1、包2协商的算法和包3、包4协商的key值加密数据，所以包6的认证数据是加密的。双方身份验证通过后，IKE协商结束。

第二阶段 快速模式

ISAKMP报文⑦

发起方发起IPSEC SA的协商，需要协商的参数包括安全协议，传输模式，加密算法，哈希算法，感兴趣流，生存周期等。

从上述报文得知，发起者以及响应方的SPI值是由上阶段IKE协商时已经确定的，所以IPSec协商依然使用上阶段的SPI，交换类型为快速模式，由于数据加密所以无法查看。

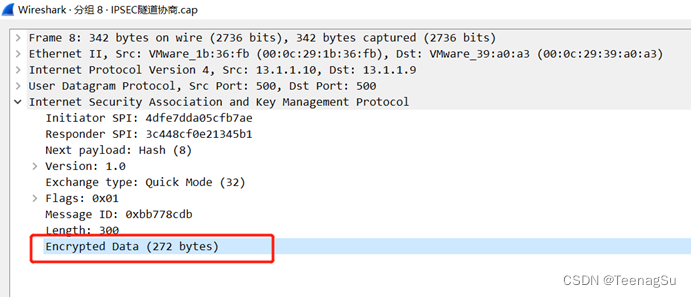

ISAKMP报文⑧

响应方回包，同意包7发送的封装方式、加密算法、生存时间、感兴趣流等等，同时，也能起到确认收到对端消息的作用。由于数据加密所以无法查看

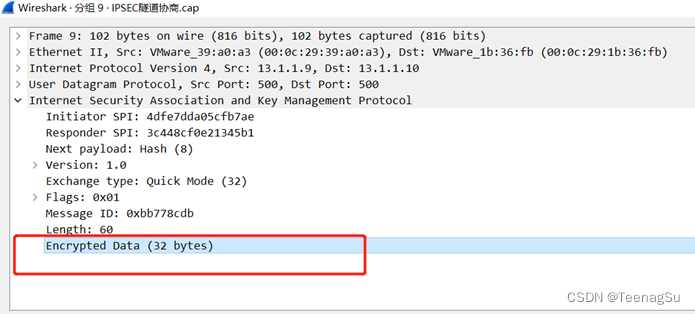

ISAKMP报文⑨

发送确认报文。其中包含一个HASH，其作用是确认接收方的消息以及证明发送方处于主动状态（表示发送方的第一条消息不是伪造的）。由于数据加密所以无法查看。
