快速入门网络工程师，超基础的计算机网络通信原理

目录

1.认识常见的网络设备

2、常见的概念

实验1

实验2

实验3

实验4

---

1.认识常见的网络设备

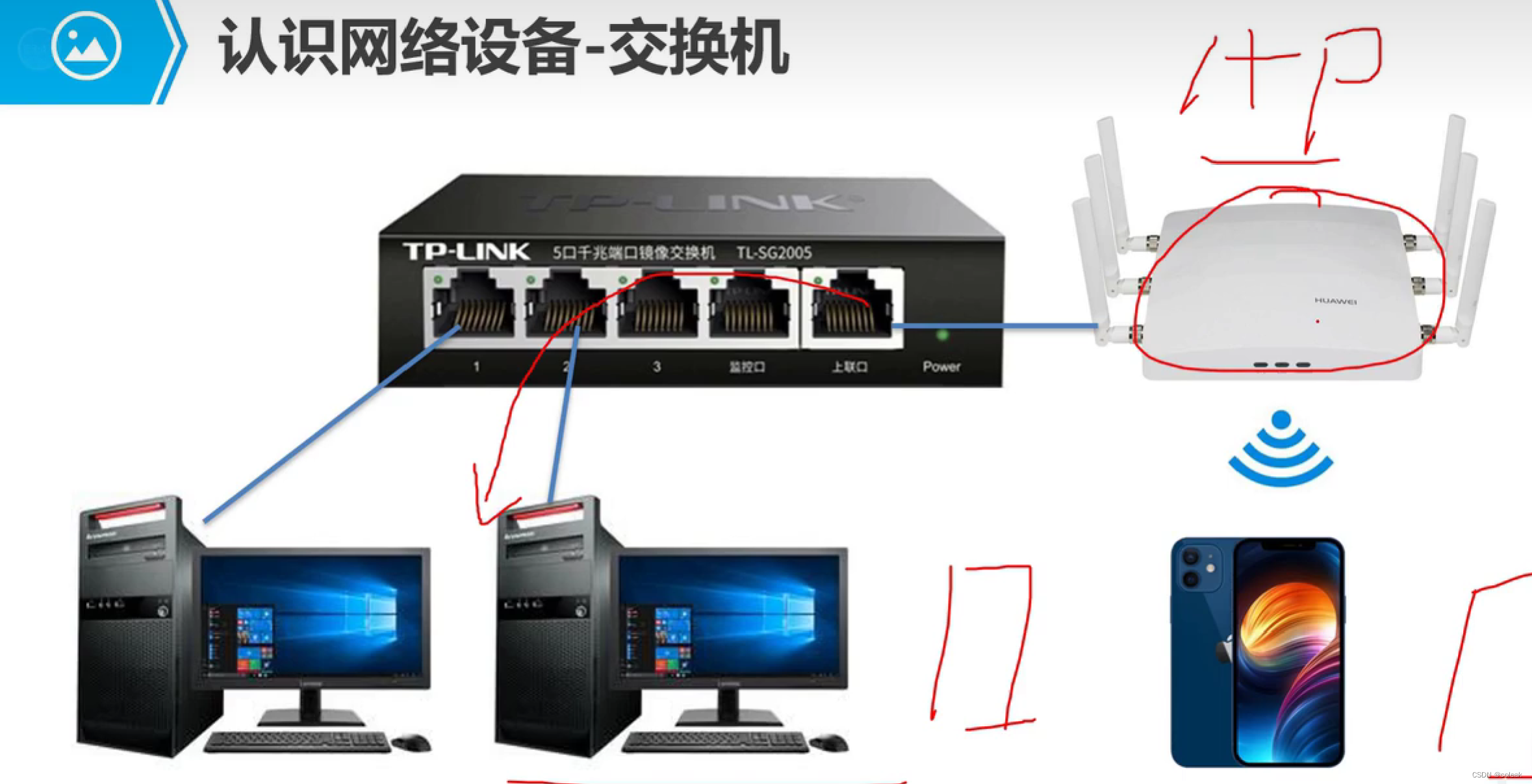

交换机

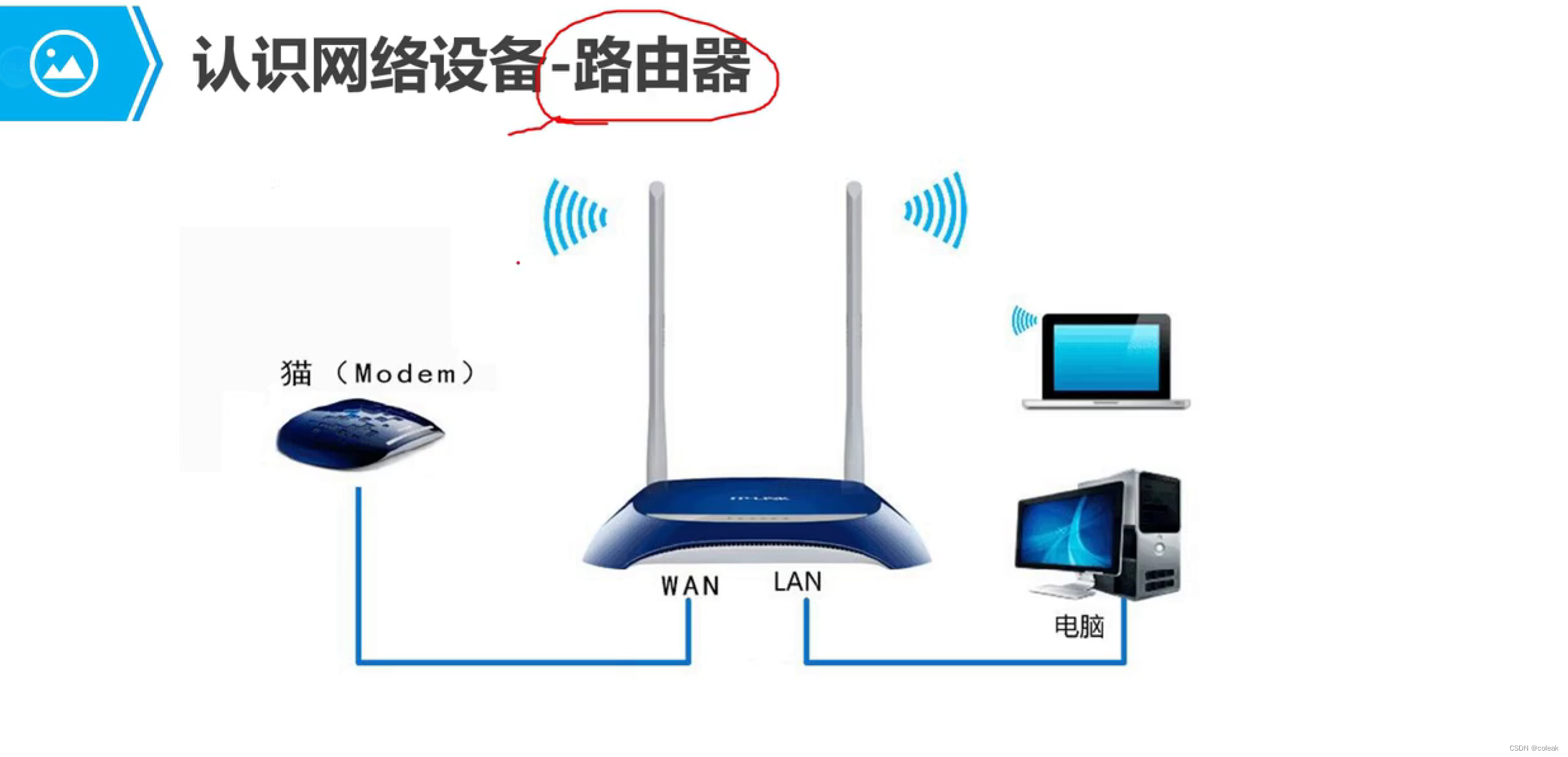

路由器 （连接不同网络）

2、常见的概念

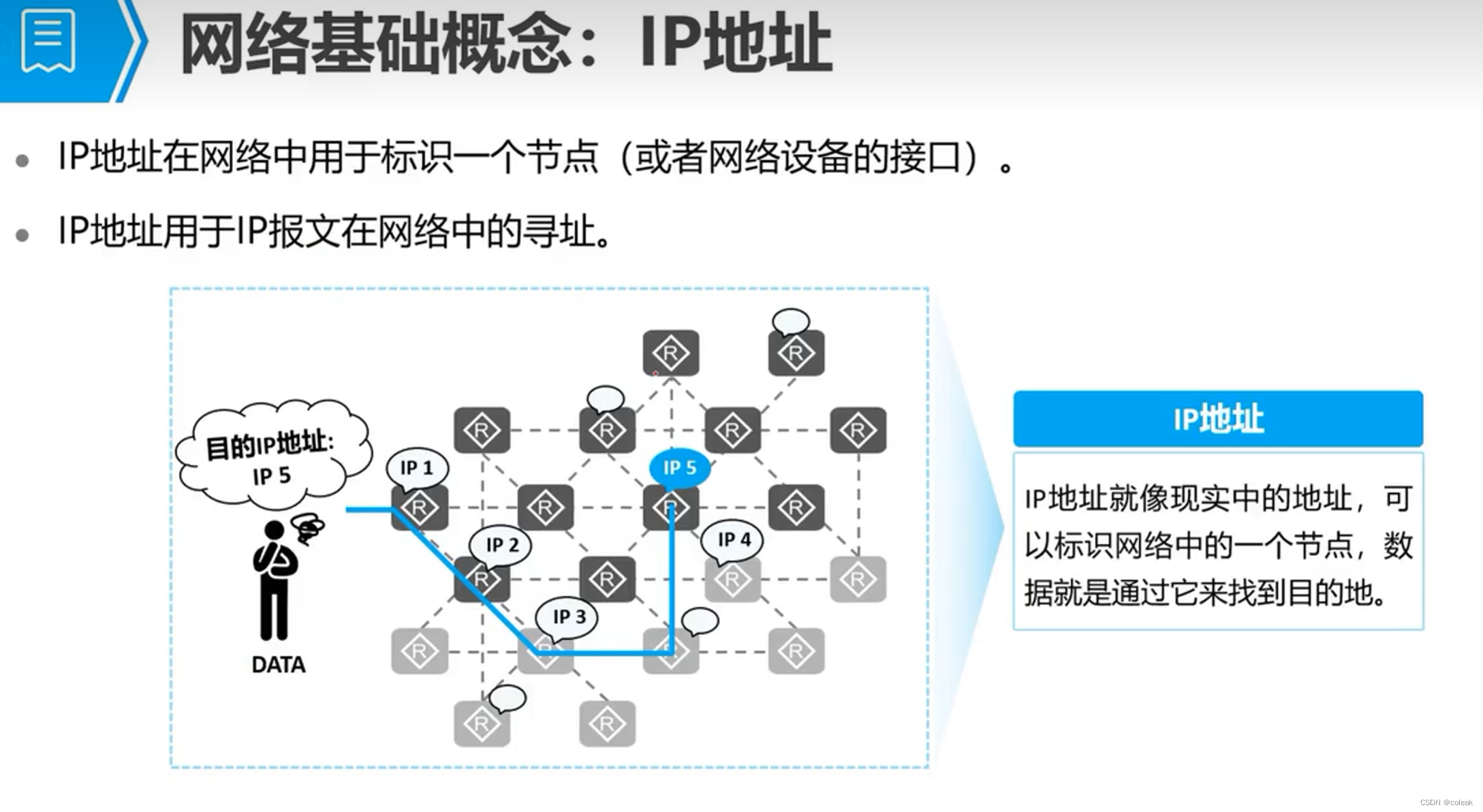

ip地址

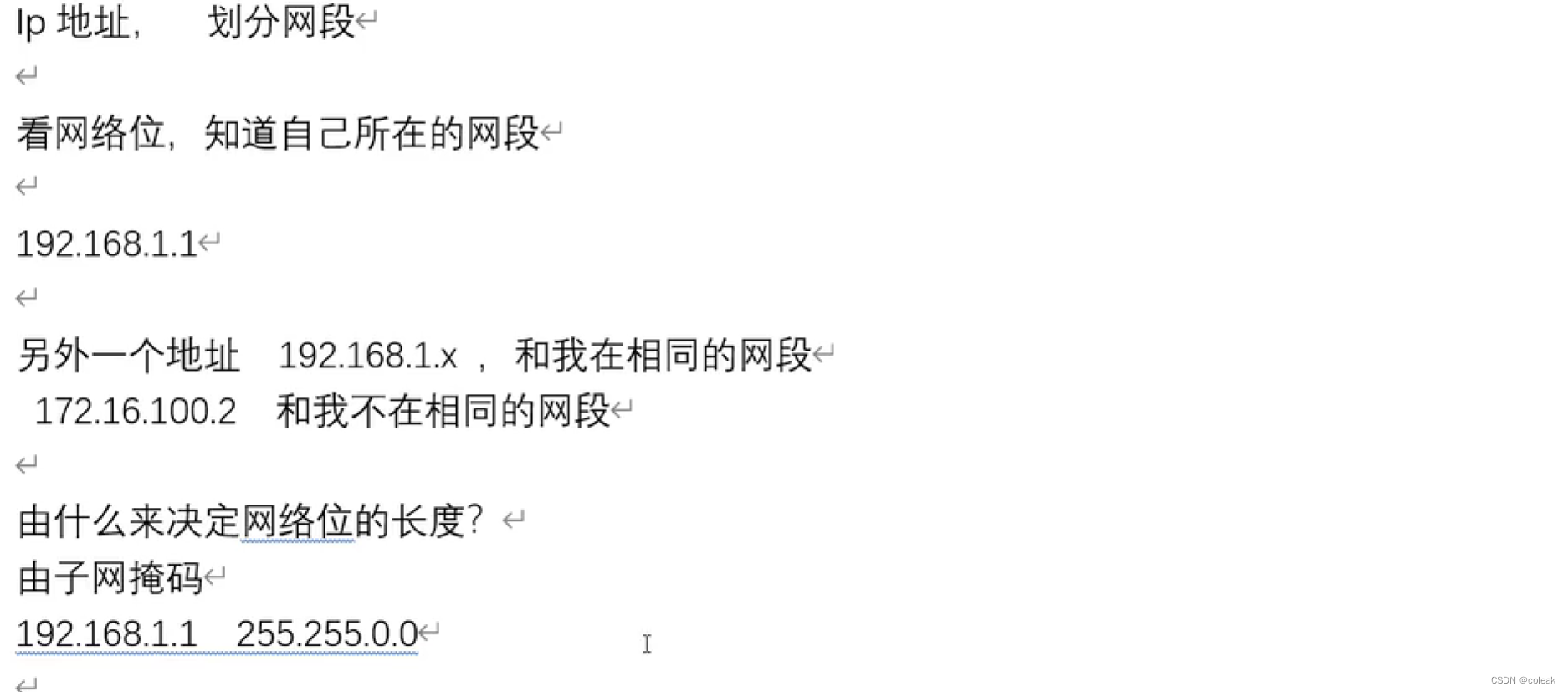

ip格式：网络位+主机位

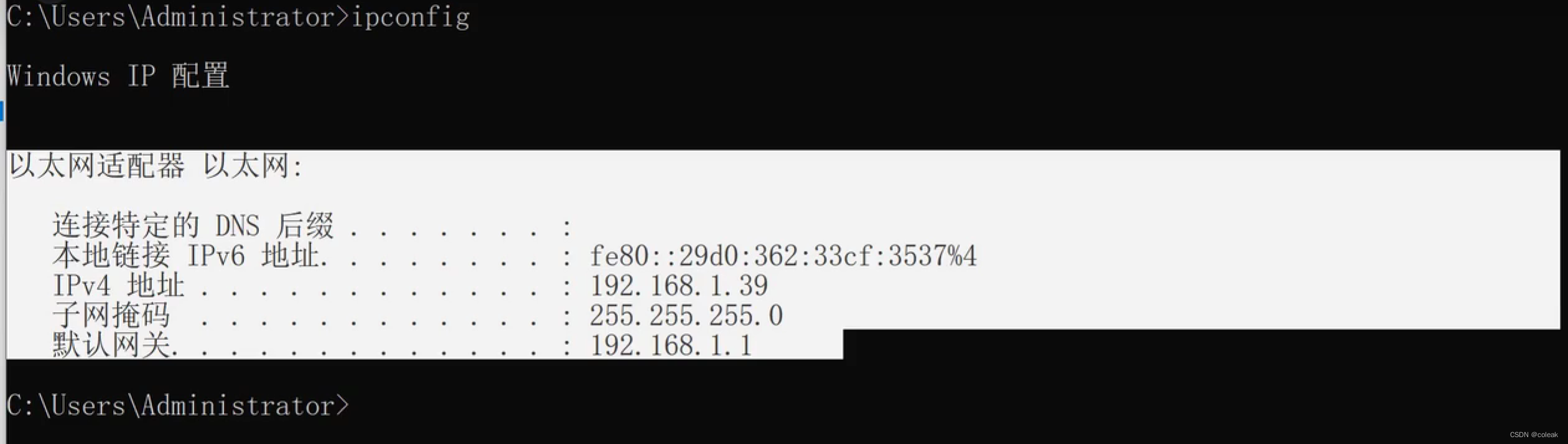

ip查询：ipconfig

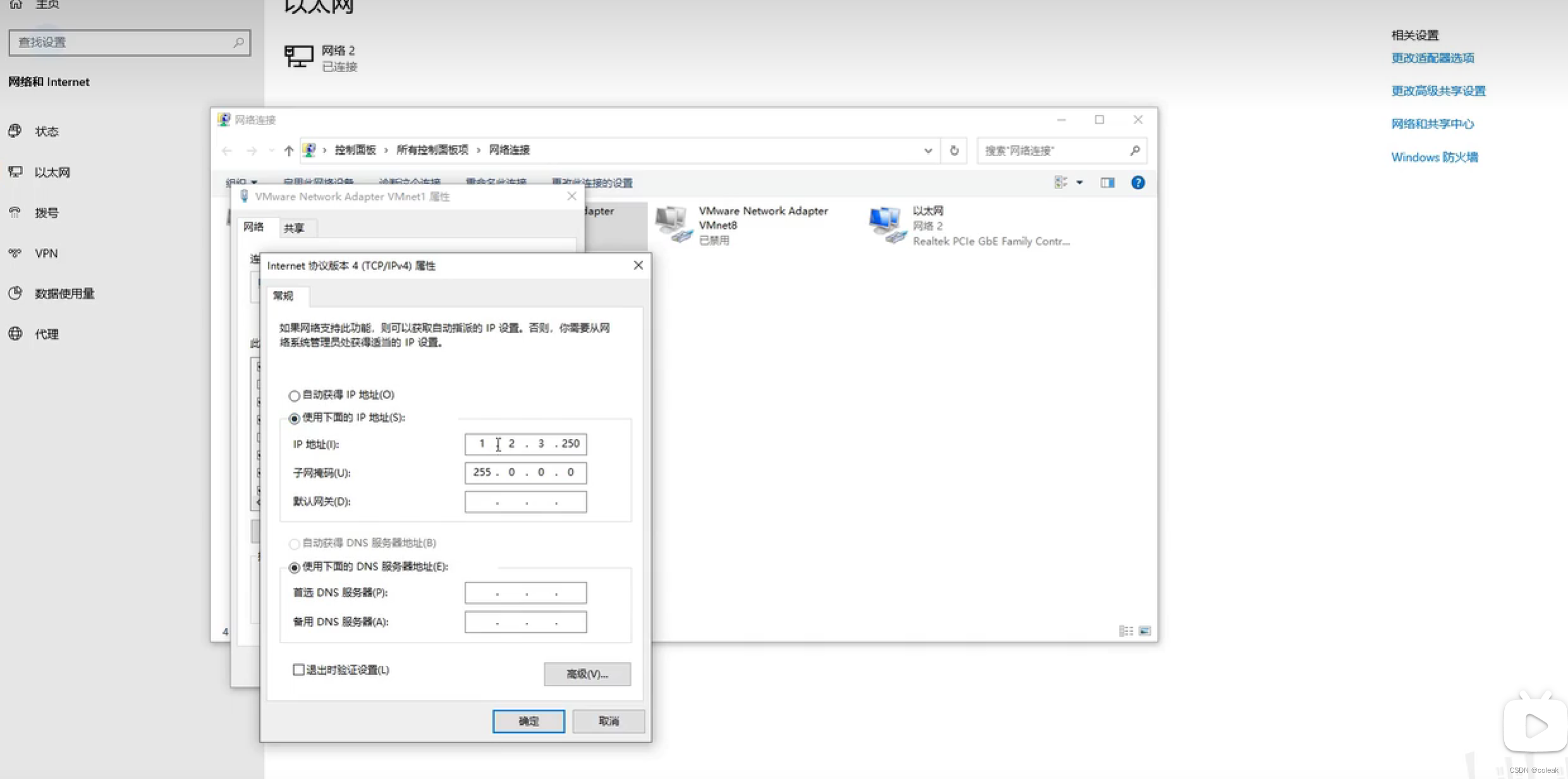

 ip手动配置

实验1

1.连接两台路由器（默认为0号端口连接）

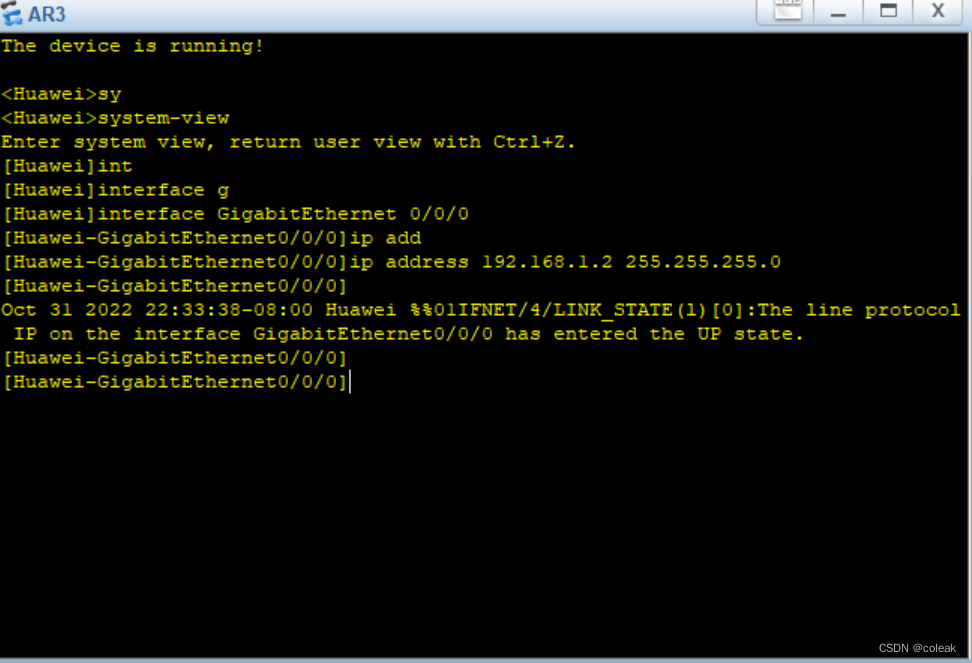

双击打开路由器，输入system-view，然后才能对系统进行配置

interface GigabitEthernet 0/0/0：关键字int 和g，然后可以默认补全命令

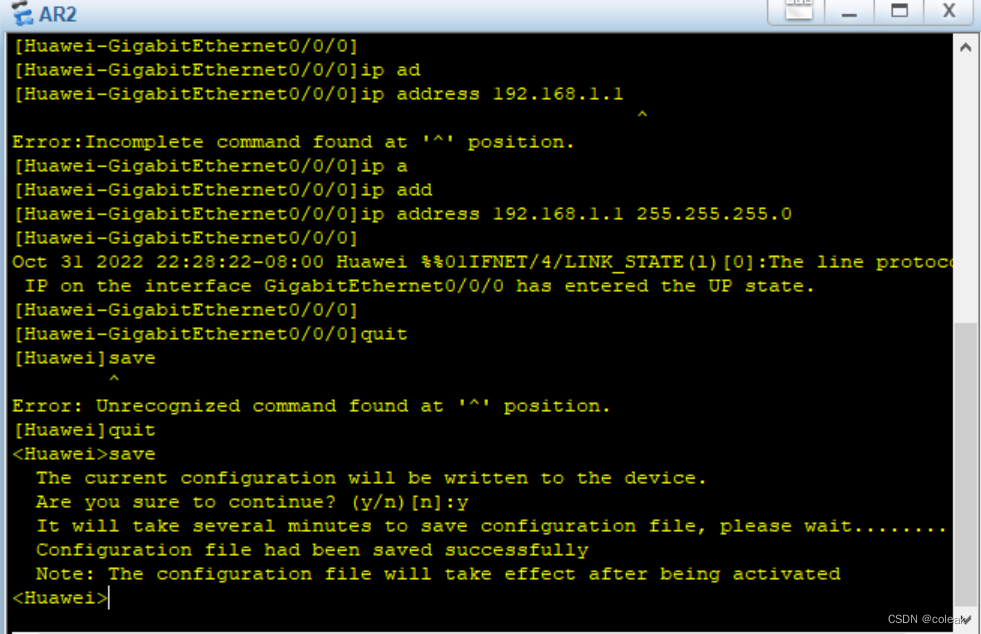

输入ip和子网掩码 ip address 192.168.1.1 255.255.255.0

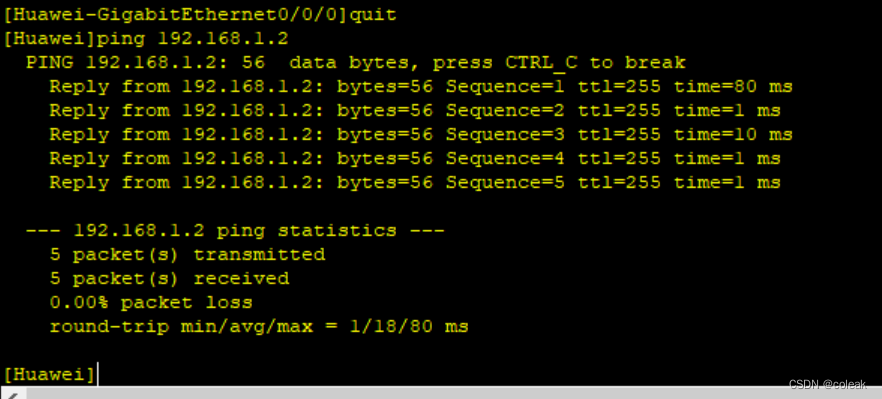

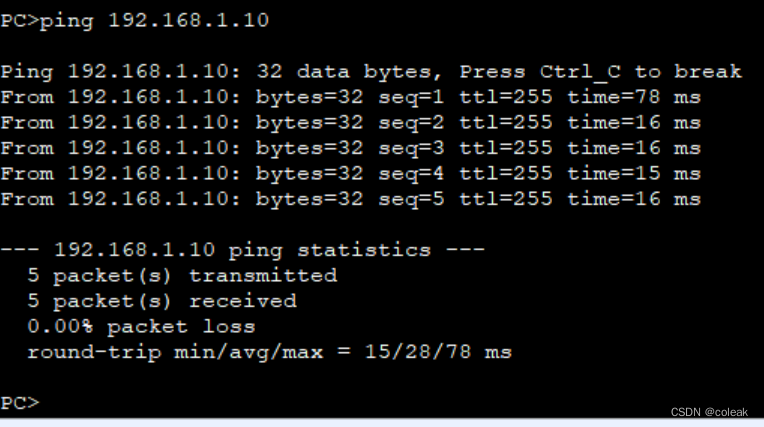

退出后ping一下另一台设备，发现有回应，因此是连通了的

quit退出，save保存

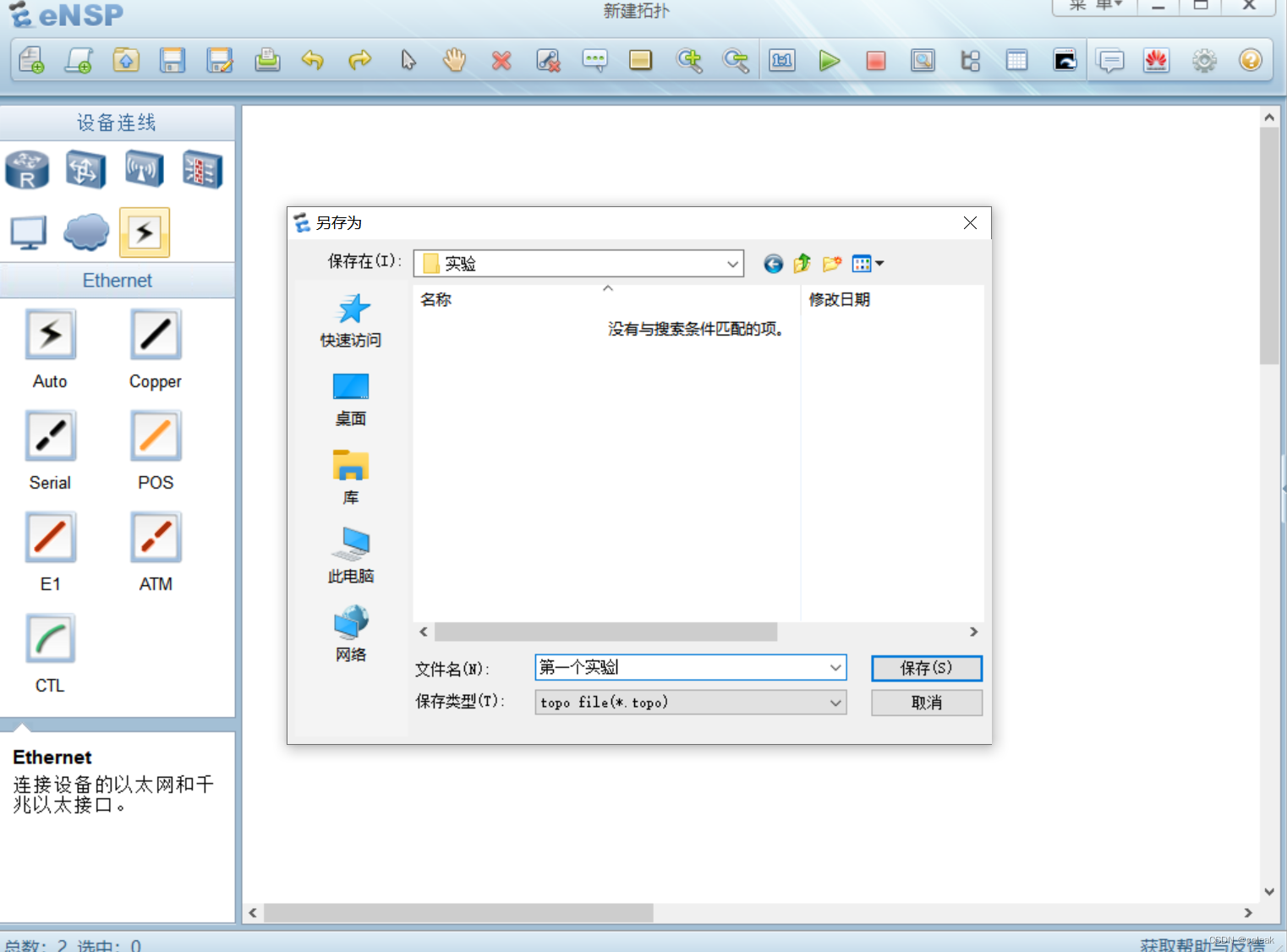

左上角保存项目文件

实验2

DHCP自动配置ip

把路由器变成DHCP服器 system-view->dhcp enable->interface g0/0/0->dhcp select interface

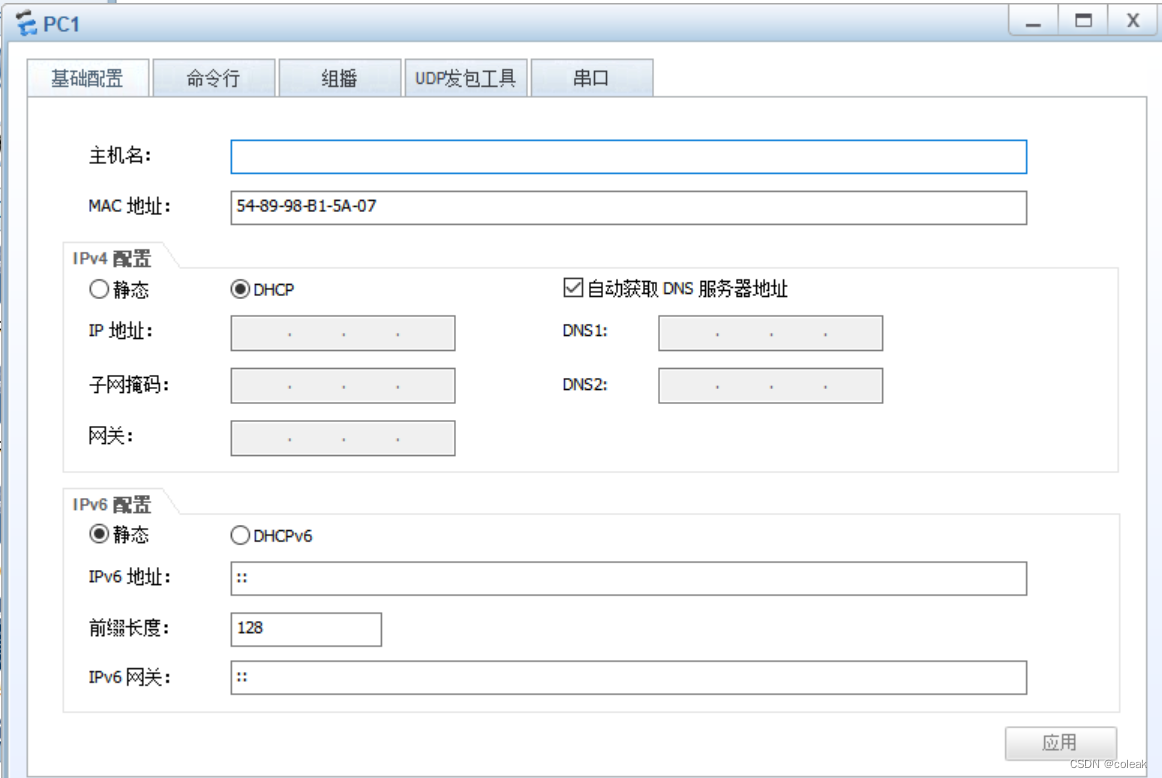

电脑应用dhcp

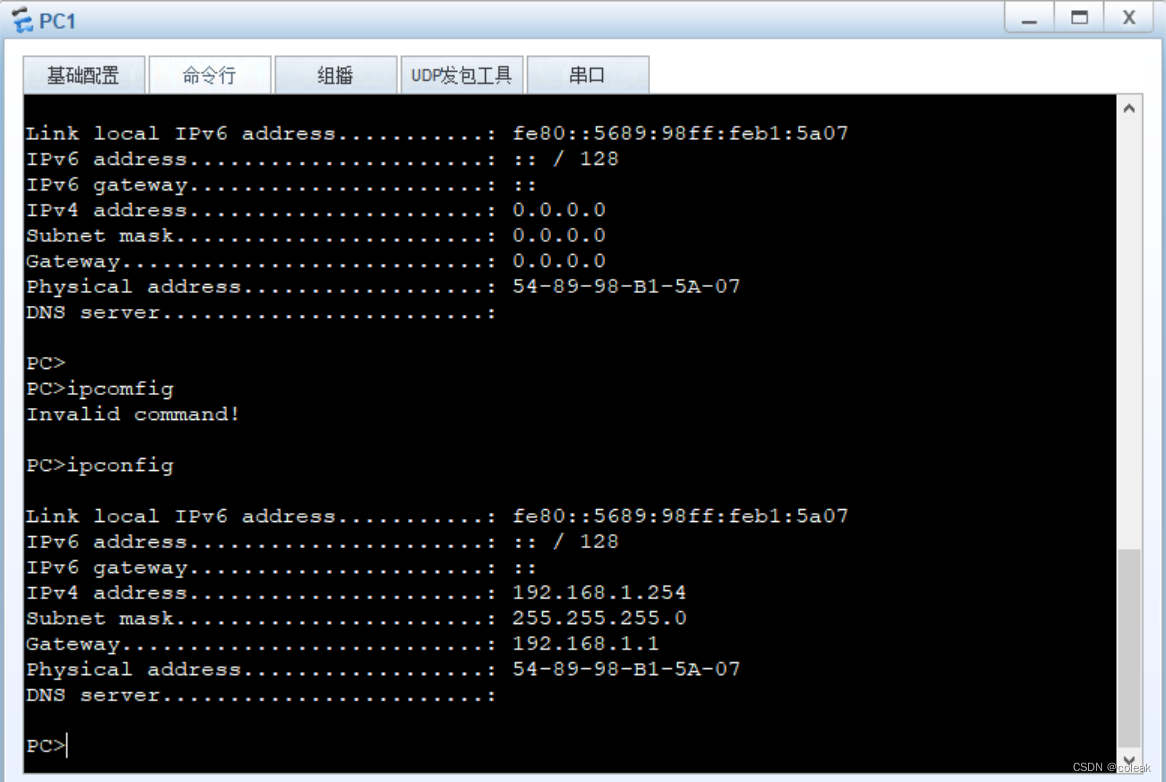

查看ip是否配置成功

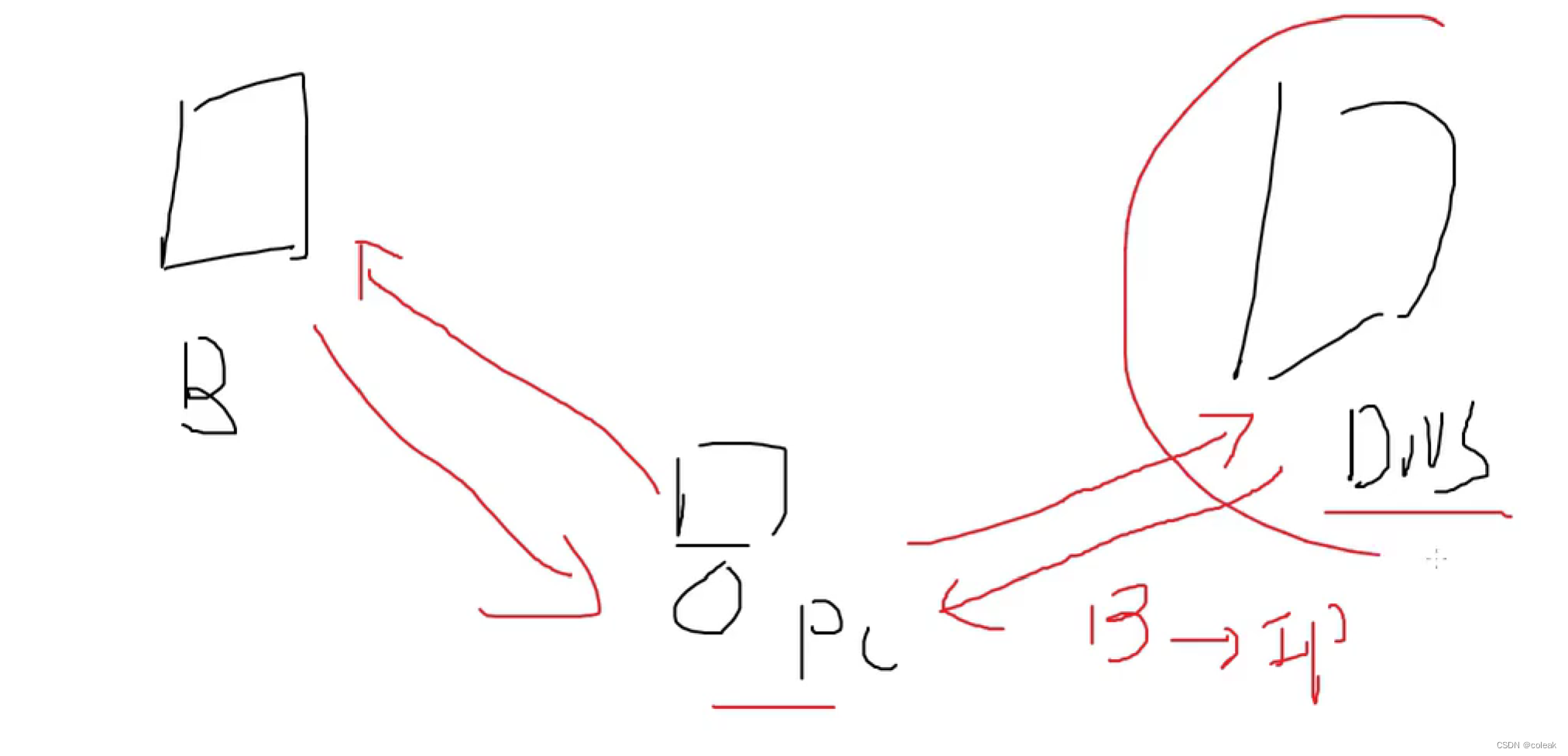

 dns服务器：

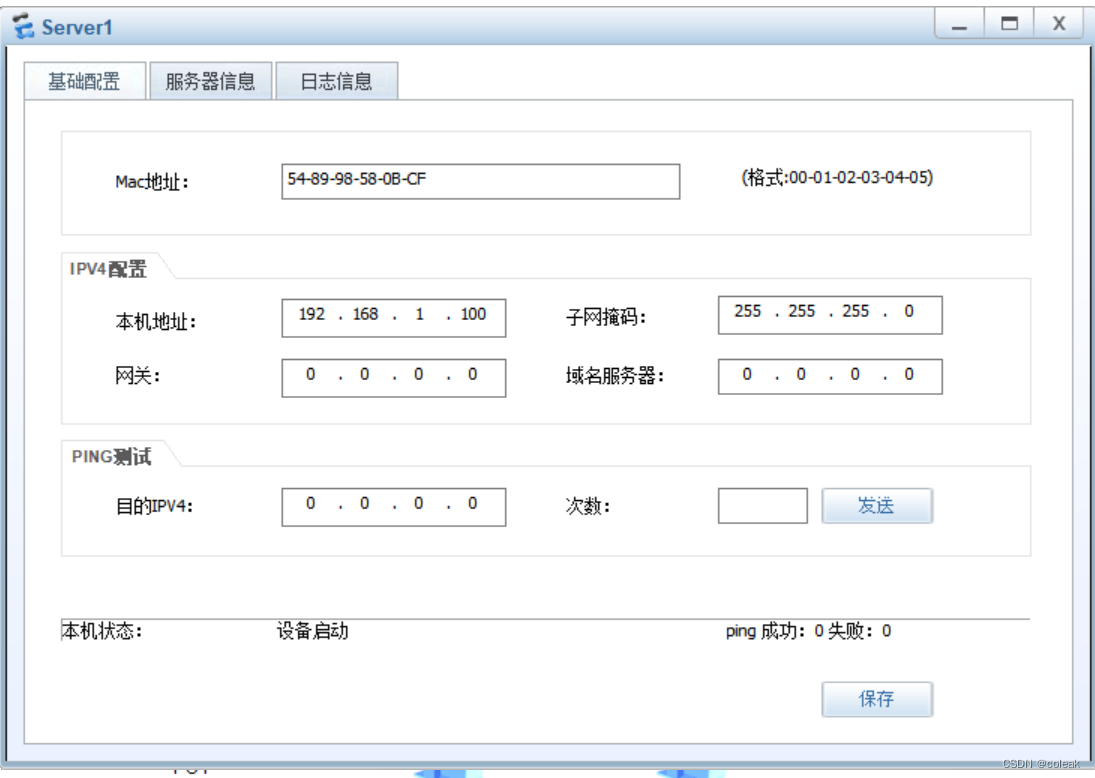

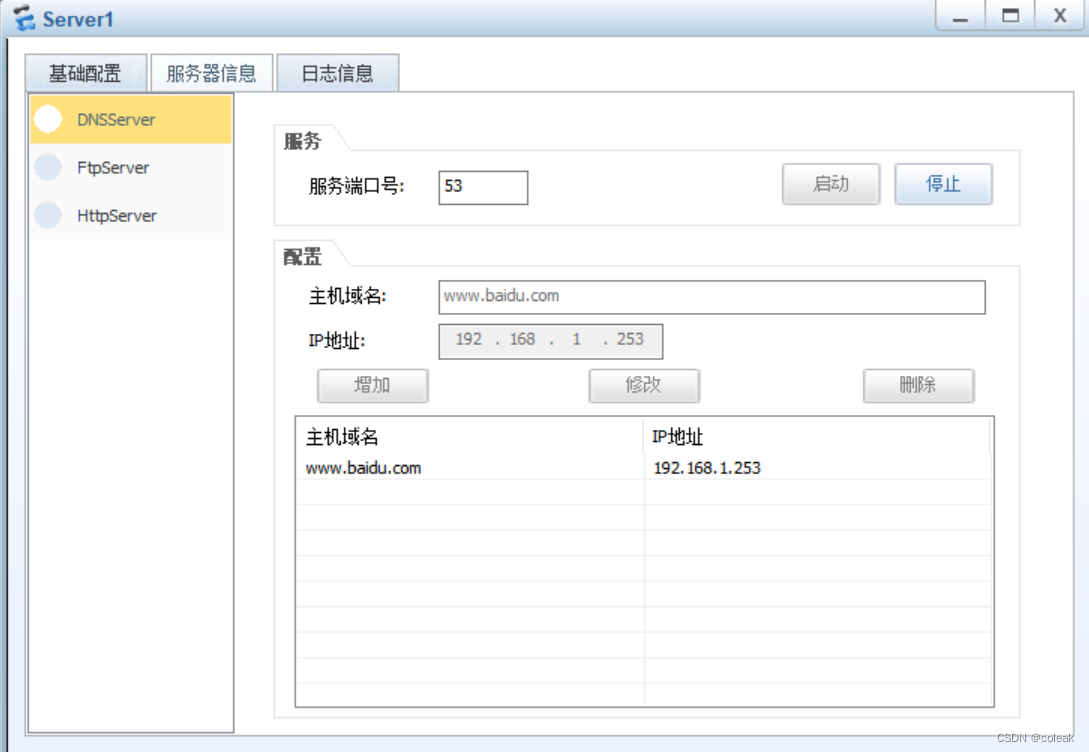

 配置服务器的ip

 在路由器中设置dns：

system-view，int g0/0/0，dhcp server dns-list 192.168.1.100

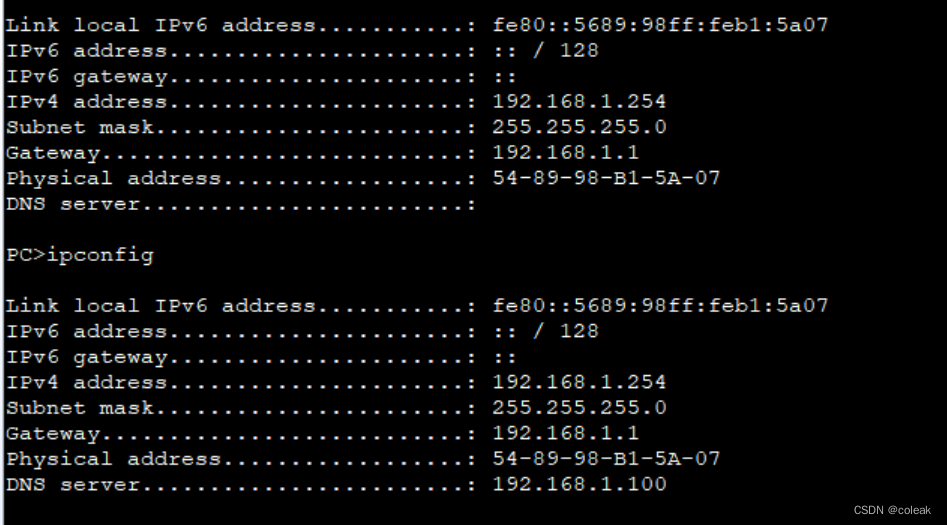

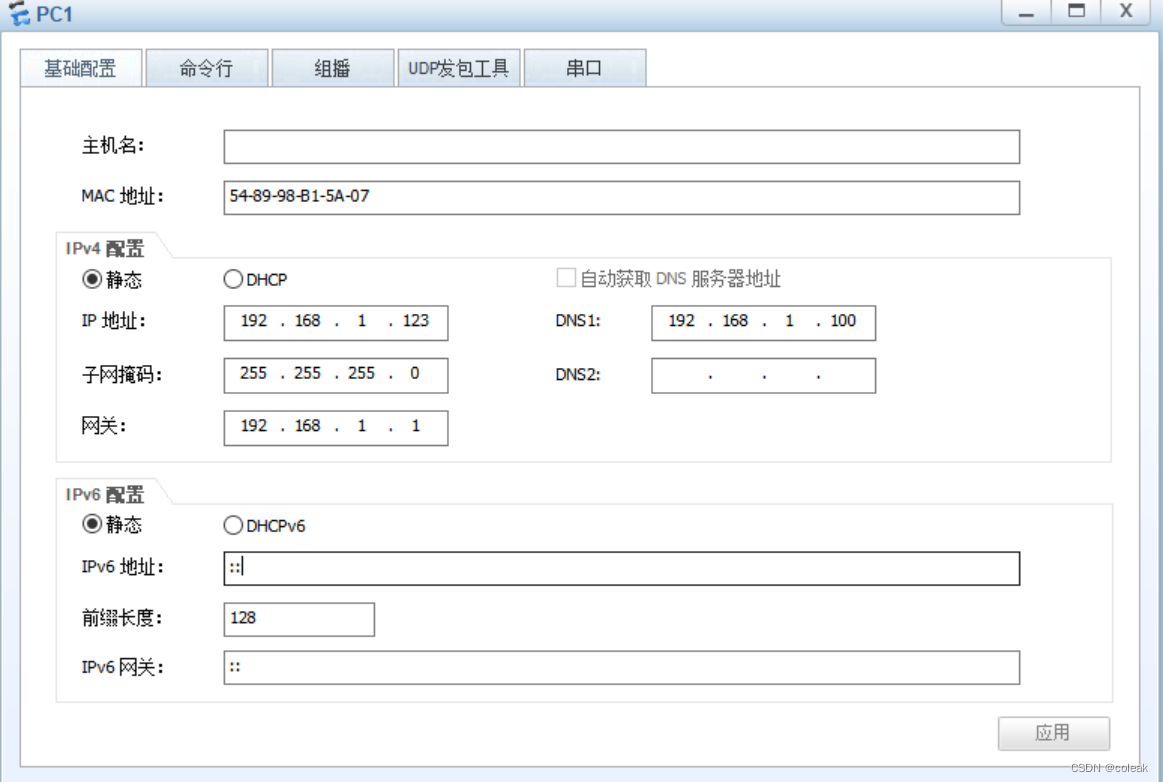

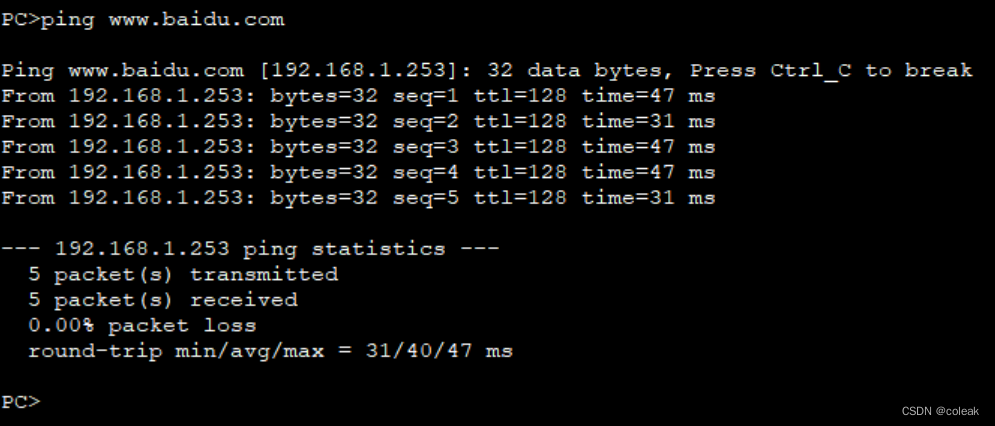

pc机配置了dns服务器

网关：用来连接不同的网段

pc1：

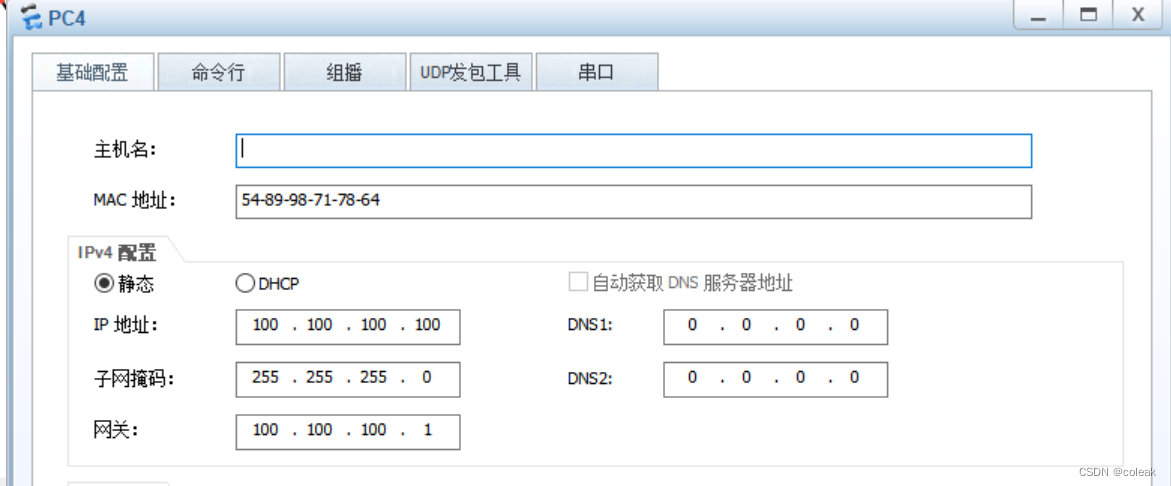

pc4：

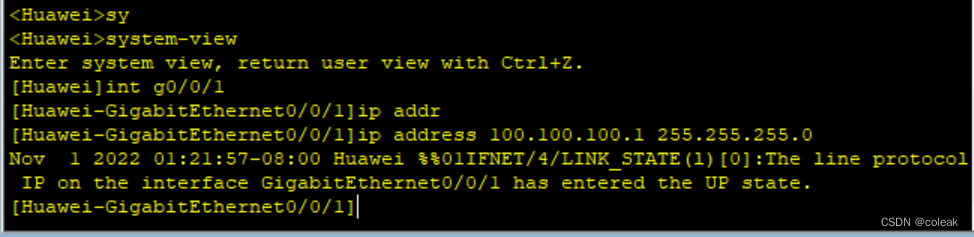

在路由器配置0/0/1端口的ip

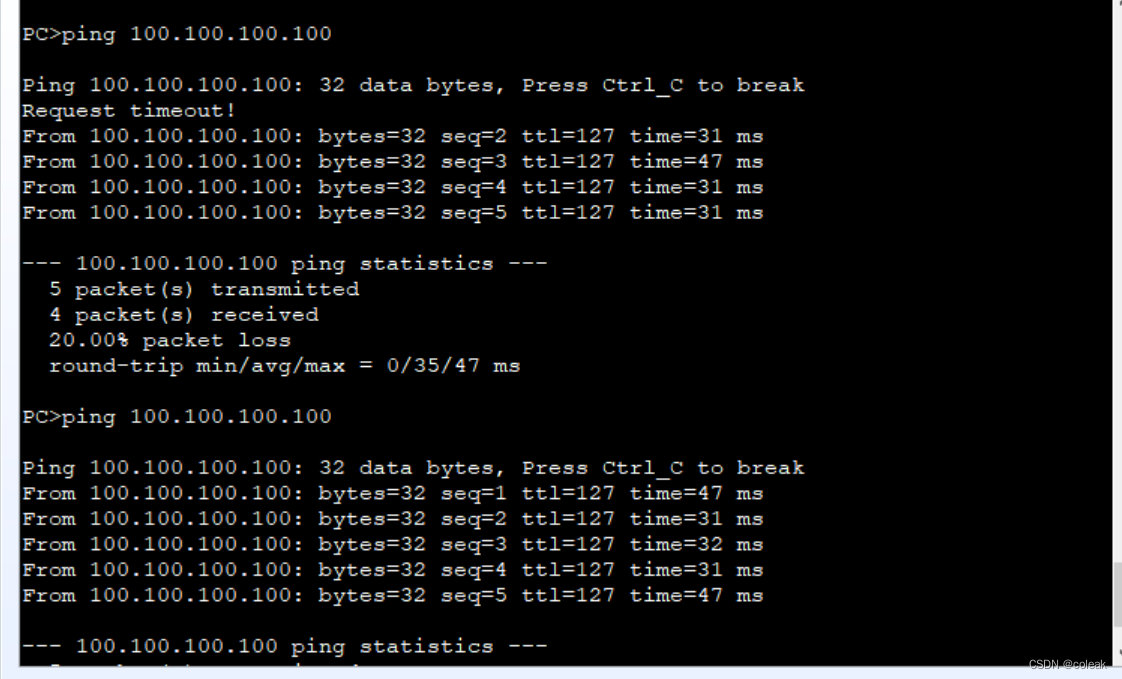

用p1 ping p4（第一次会丢包）

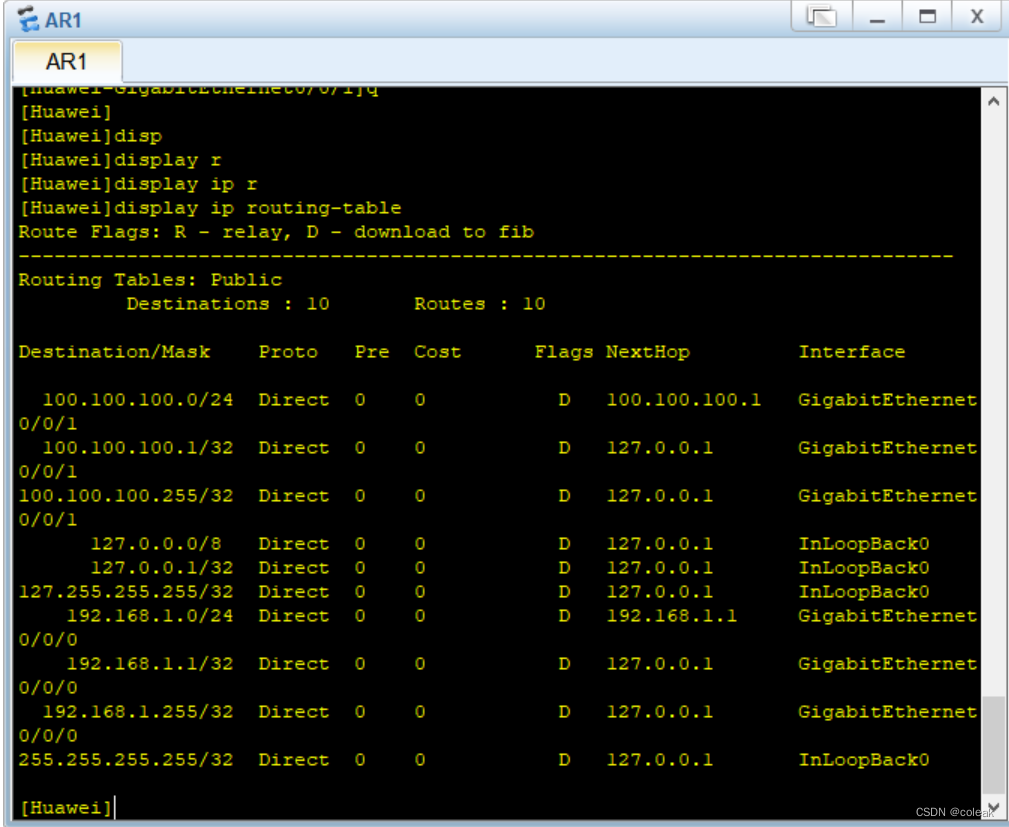

查看路由表

display ip routing-table

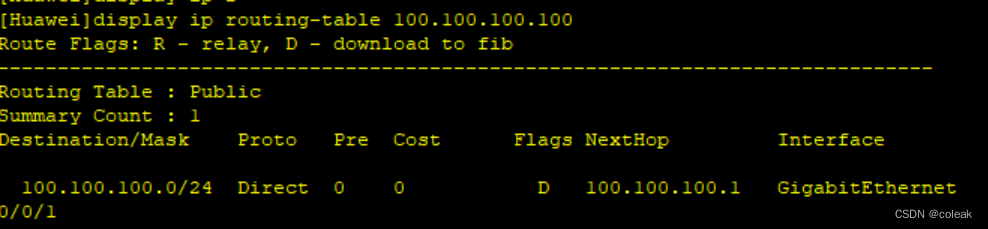

 查看指定路径

display ip routing-table 100.100.100.100

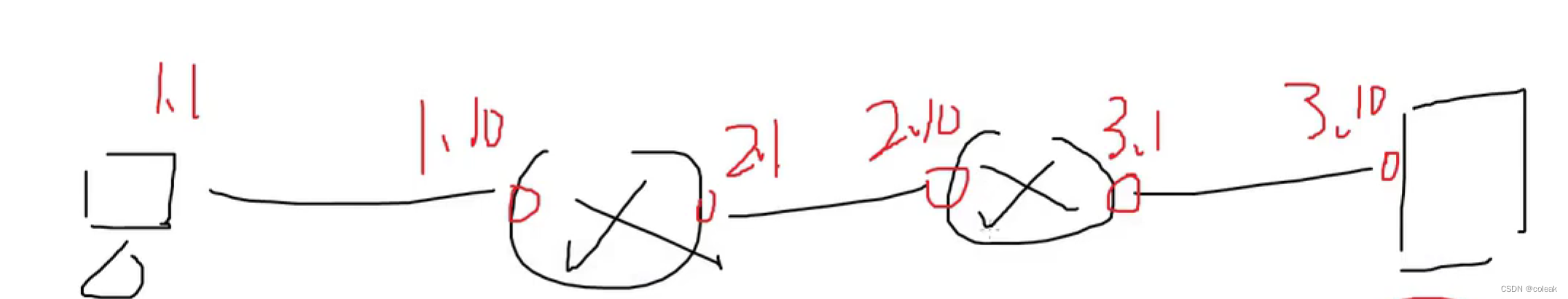

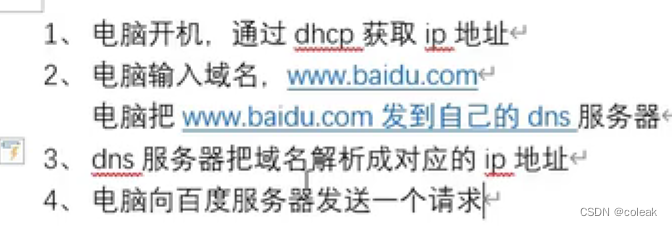

请求过程

 注意：

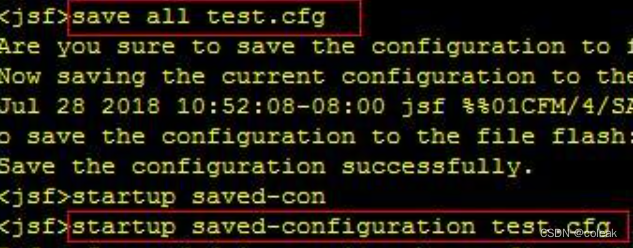

通过ctrl+s保存后再次打开，路由器不会自动维持，需要手动配置相关网关的ip（ensp软件重启之后，之前搭建的环境配置会被默认清除），可以通过下面的操作保存和恢复之前的配置



实验3

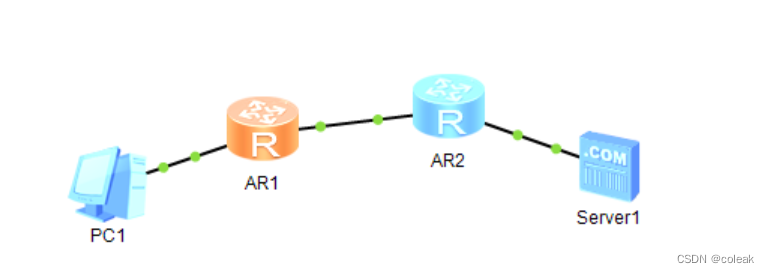

 在AR1中加入一条静态路由，使其能将去往192.168.3的网段的数据发给12.168.2.10

ip route-static 192.168.3.0 255.255.255.0 12.168.2.10

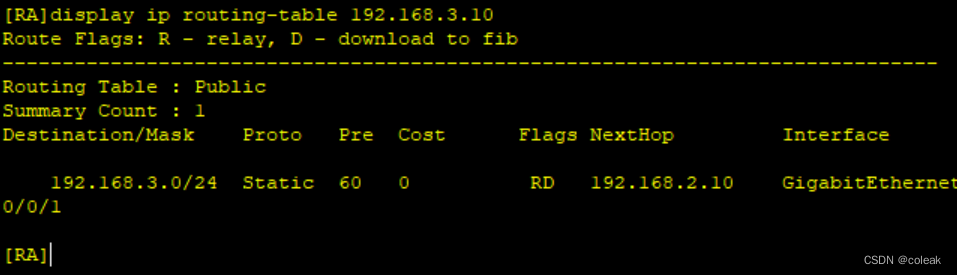

然后再查询指定路由表

发现还是不能ping通服务器，因为交互需要回包，所以需要对R2设置

ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

然后用PC1 去ping Server1发现能ping通

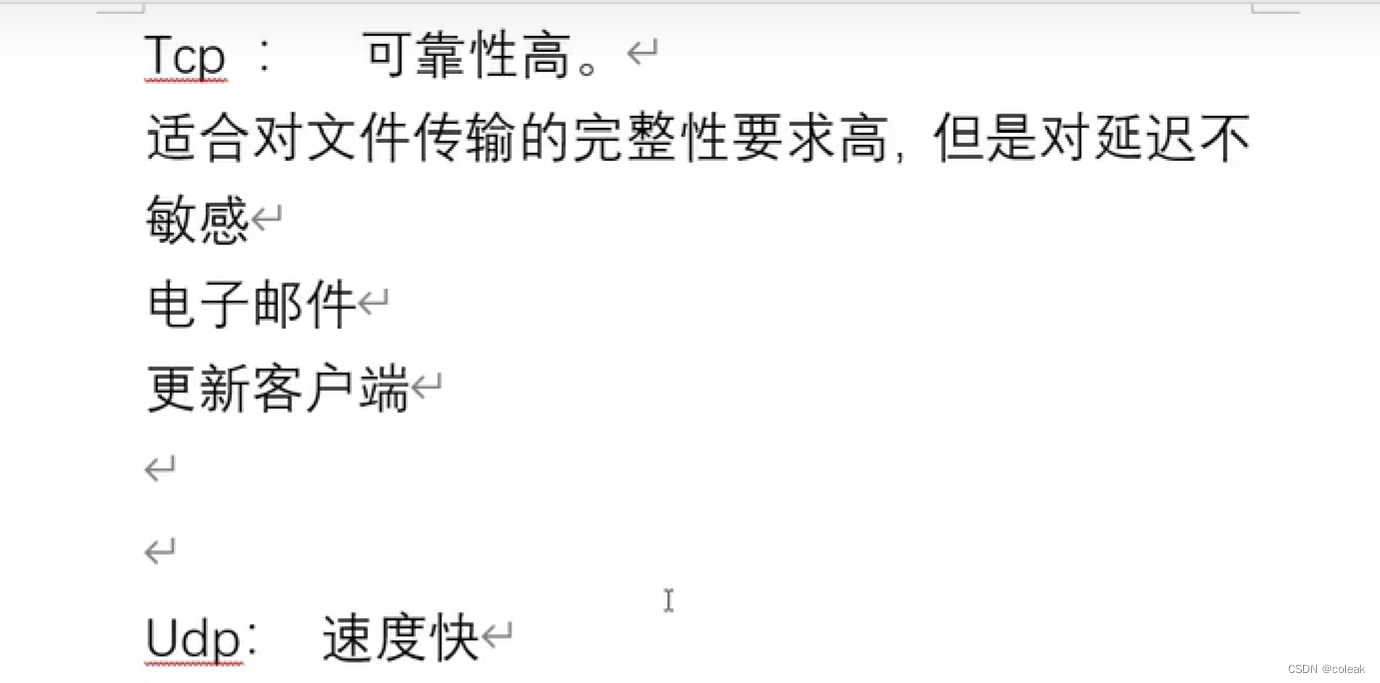

 TCP和UDP协议：

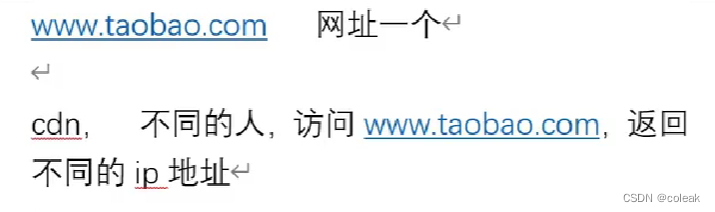

CDN：

实验4

vlan：虚拟局域网

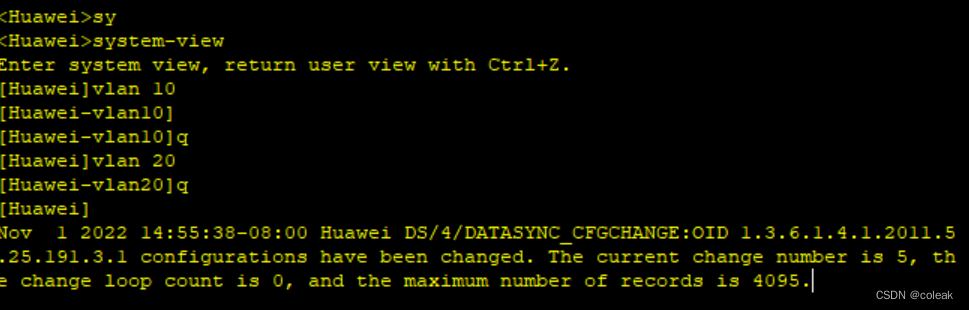

创建vlan:

sy->vlan +编号



查看vlan：display vlan

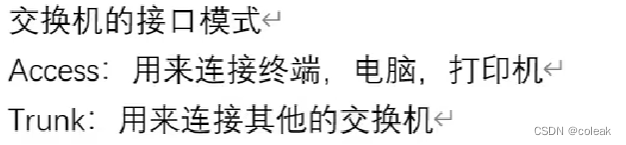

 设置vlan的端口：

int GigabitEthernet 0/0/1-> port link-type access

 port default vlan 10

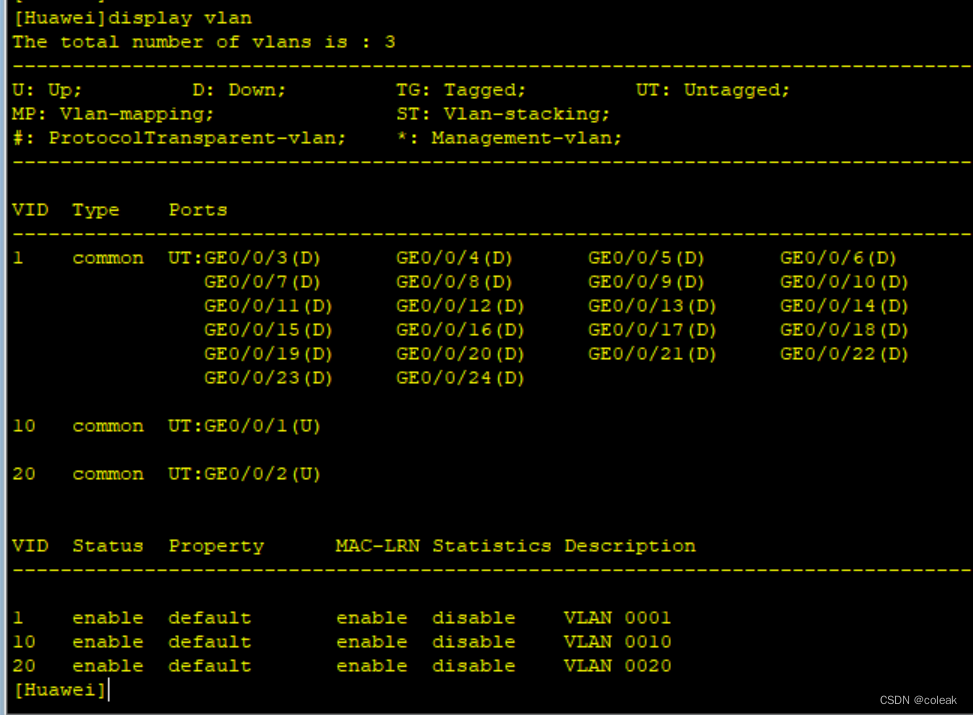

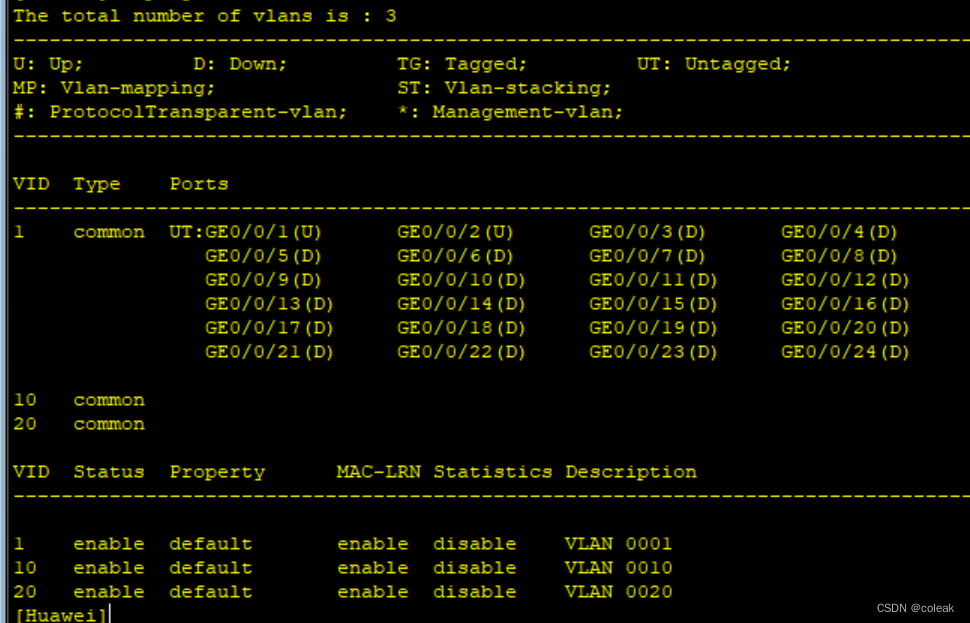

退出后发现vlan10已经配置成功

 同样的操作将vlan 20和0/0/2配置成功

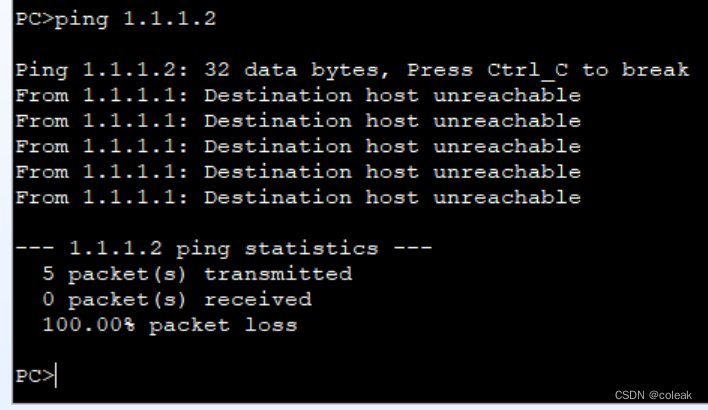

此时再用pc1去ping  pc2时发现不可达

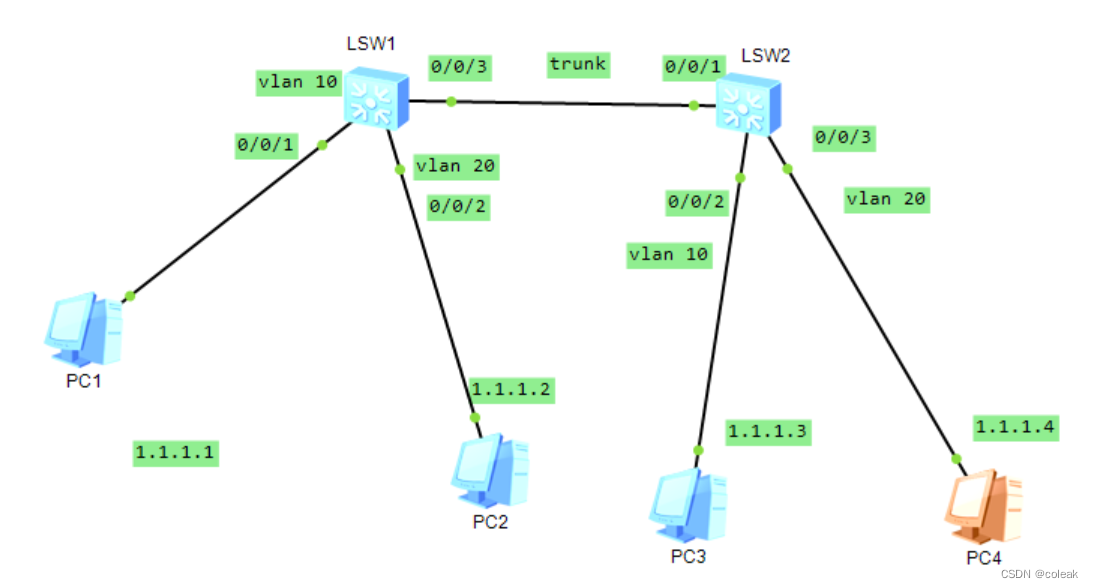

Truck

int GigabitEthernet 0/0/3-> port link-type trunk

port trunk allow-pass vlan all或者port trunk allow-pass vlan 10   port trunk allow-pass vlan 20

配置相关参数如下

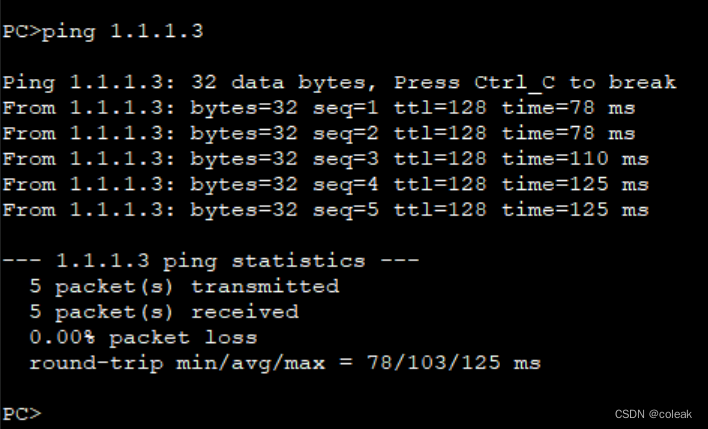

yongPC1去ping PC3发现可以ping通，ping PC4失败
