信号在信道中传输时会衰减和失真，而且呢受到噪声干扰。主要限制来自两个方面：

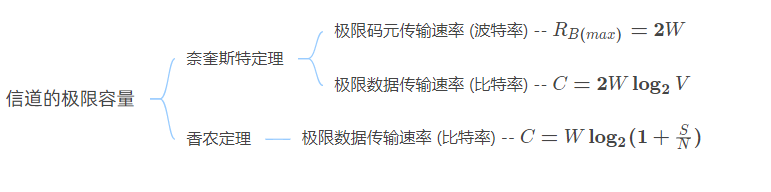

两大定理分别从不同角度解决了这些问题，给出了信道容量的理论上限。

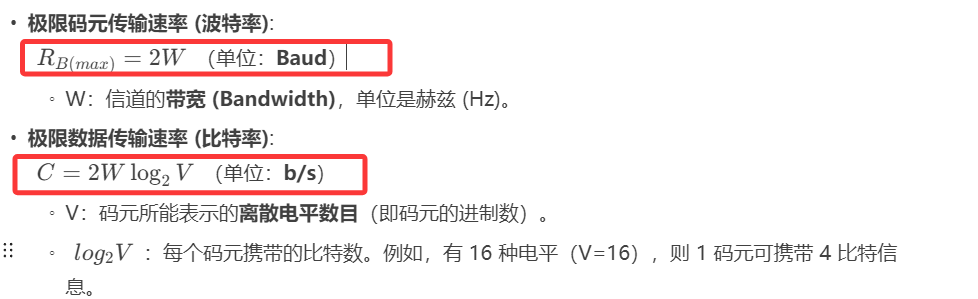

奈氏准则只考虑带宽限制引起的码间串扰，完全忽略噪声的影响。它描述的是理想低通信道（带宽有限、无噪声）的极限情况。

码元速率上限：任何信道的码元传输速率（波特率） 都有一个绝对上限，即2W。超过此速率，码间串扰将变得不可接受。
带宽决定码元能力：信道的带宽 W 越宽，其允许通过的码元速率就越高。
未限制比特率：奈氏准则本身并未直接限制比特率。通过提高一个码元携带的比特数（即采用更高进制的调制方式，增大 V），可以在固定的码元速率下提升比特率。

举例：.在一条带宽为200 kHz的无噪声信道上，若采用4个幅值的ASK调制，则该信道的最大数据传输速率是（）。

该信道最大数据传输速率=

奈氏准则的局限性：它假设了一个无噪声的理想环境，这在现实中是不存在的。

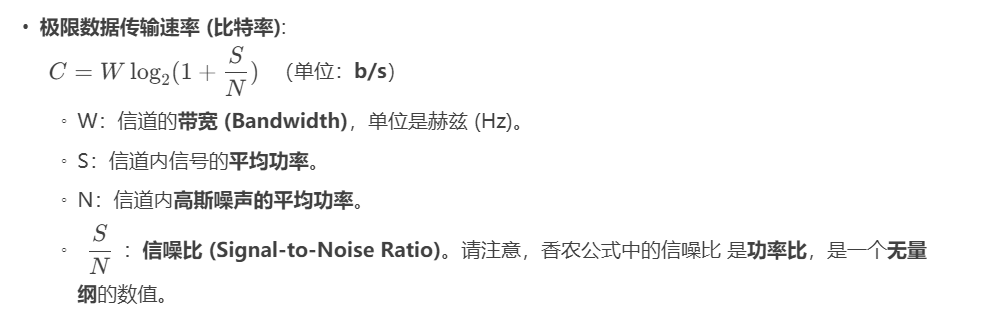

香农定理考虑了现实信道中存在的高斯白噪声。它给出了在有随机噪声干扰的信道中，进行无差错传输的绝对极限比特率。

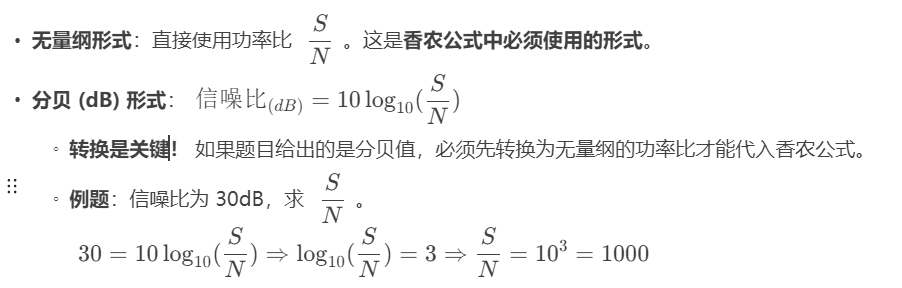

信噪比至关重要：信道的极限容量不仅取决于带宽 W，还极大依赖于信噪比 $\frac{S}{N}$ 。高信噪比意味着强信号、弱噪声，信道容量大。
上限是确定的：对于给定的带宽 W和信噪比 $\frac{S}{N}$ ，香农定理给出了一个无法逾越的、确定的无差错传输速率上限。
理论可实现性：只要实际传输速率低于这个极限速率 C，就总可以找到一种编码方式，使得信号的差错率任意小（近似无差错传输）。反之，如果超过 C，则无差错传输绝无可能。
实际速率较低：由于实际编码方式无法达到香农极限，且信道中还存在其他非理想因素，实际通信系统的速率远低于香农极限。

对比维度	奈奎斯特定理 (奈氏准则)	香农定理
核心问题	解决码间串扰 (ISI)	解决噪声干扰
前提假设	理想低通、无噪声信道	带宽受限、有高斯白噪声信道
限制对象	码元传输速率 (波特率) 的上限	信息传输速率 (比特率) 的上限
核心参数	带宽 W，码元电平数 V	带宽 W，信噪比 $\frac{S}{N}$
公式	$C = 2W \log_2 V$	$C = W \log_2 (1 + S/N)$
揭示关系	波特率与带宽的关系；一个码元能携带的比特数理论上是无限的	一个码元能携带的比特数有绝对上限，由信噪比决定

在实际的有噪声信道中，信道的最大容量同时受到码间串扰和噪声的双重限制。因此，系统的最终极限数据传输速率必须同时满足两个定理的要求，取二者计算结果的最小值。

$R_{b(max)} = \min(2W \log_2 V,\ W \log_2 (1+S/N))$

给我们的设计启示事什么呢？

信道容量是有极限滴，主要因为信号会衰减、失真，并受到两种干扰：一是带宽不足导致码元重叠（码间串扰），二是随机噪声破坏信号。

进而引出了两大经典理论：

奈氏准则（理想派）：在无噪声环境下，它指出带宽决定了你每秒最多能发送多少个码元（波形），但没说一个码元能带多少数据。这就好比一条路的宽度决定了每秒最多能过多少辆车，但没说每辆车能装多少货。
香农定理（现实派）：在有噪声的真实世界中，它给出了绝对的速度上限。这个上限由带宽和信噪比共同决定。信噪比低了，就像周围噪音太大，你说话再快（高码元率）对方也听不清咯是的哈。
