AM解调、DSB、VSB的调制与解调
主要涉及AM信号的解调,DSB与VSB信号的调制与解调。AM信号的调制与频域分析
常规调幅信号(AM)的解调
常规调幅信号一般采用非相干解调。
解调器有包络检波器、平方律检波器等。

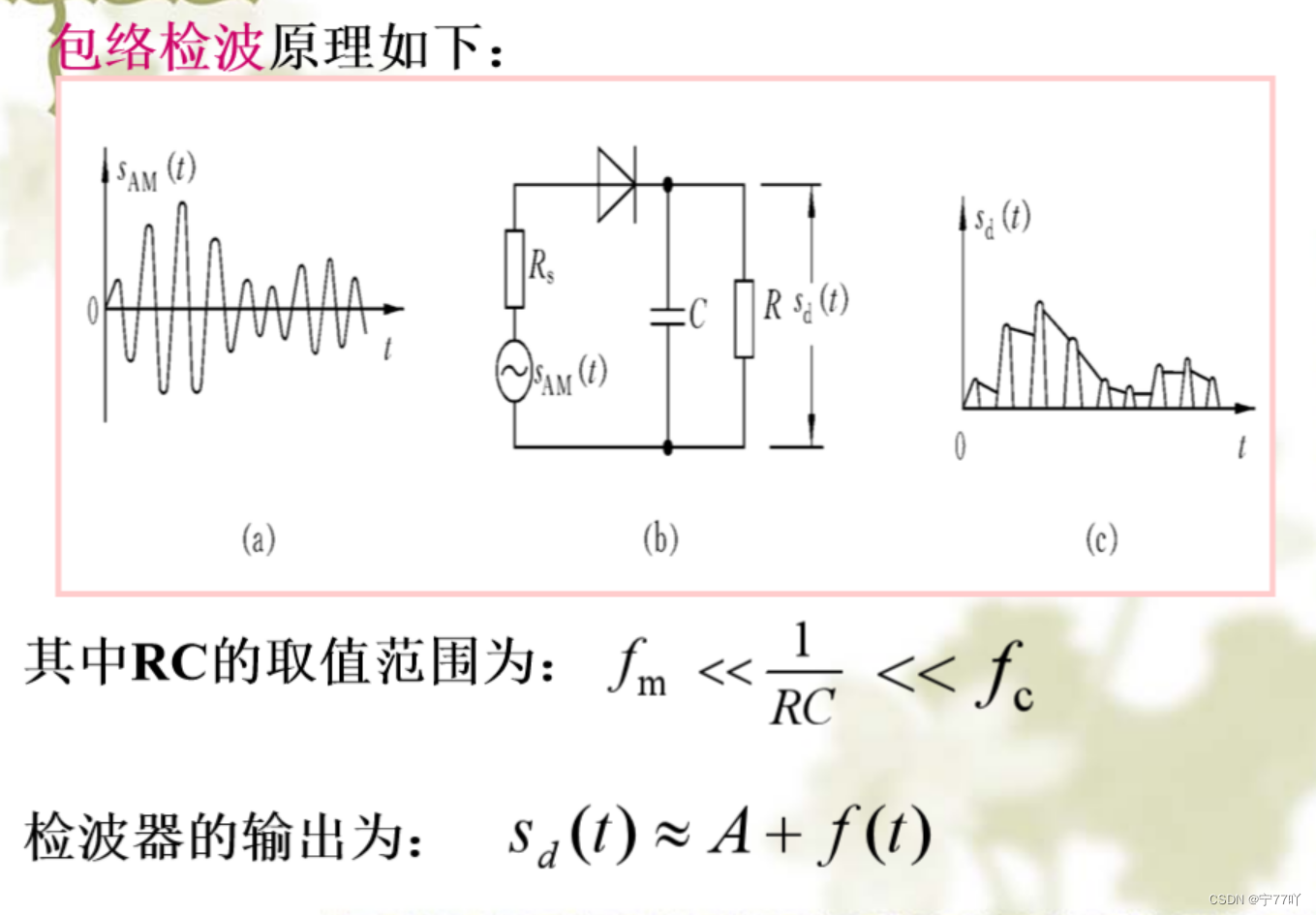

最常见和最容易实现的非相干解调是包络检波器
,它广泛用于广播的收音机中。
包络检波器一般只适用于含有载波分量的常规调幅信号。
一、抑制载波双边带调幅(DSB-SC)

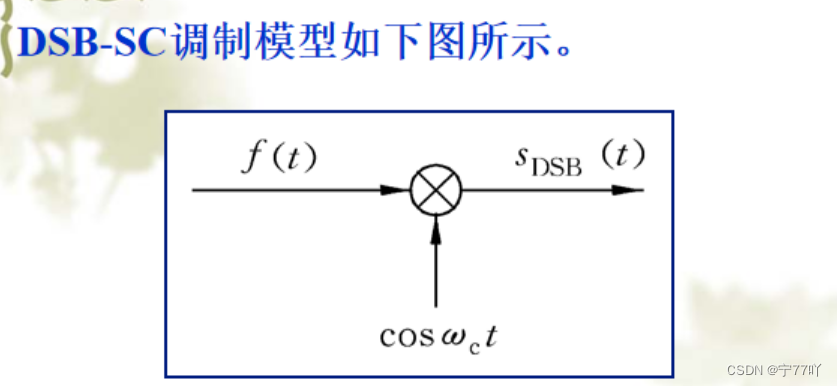

1.DSB的调制
DSB-SC信号表达式为: s D S B = f ( t ) c o s ω c ( t ) s_{DSB}=f(t)cosω_c(t) sDSB=f(t)cosωc(t)
与AM没有了直流分量 A 0 A_0 A0,注意表达式的不同

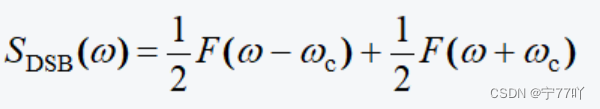

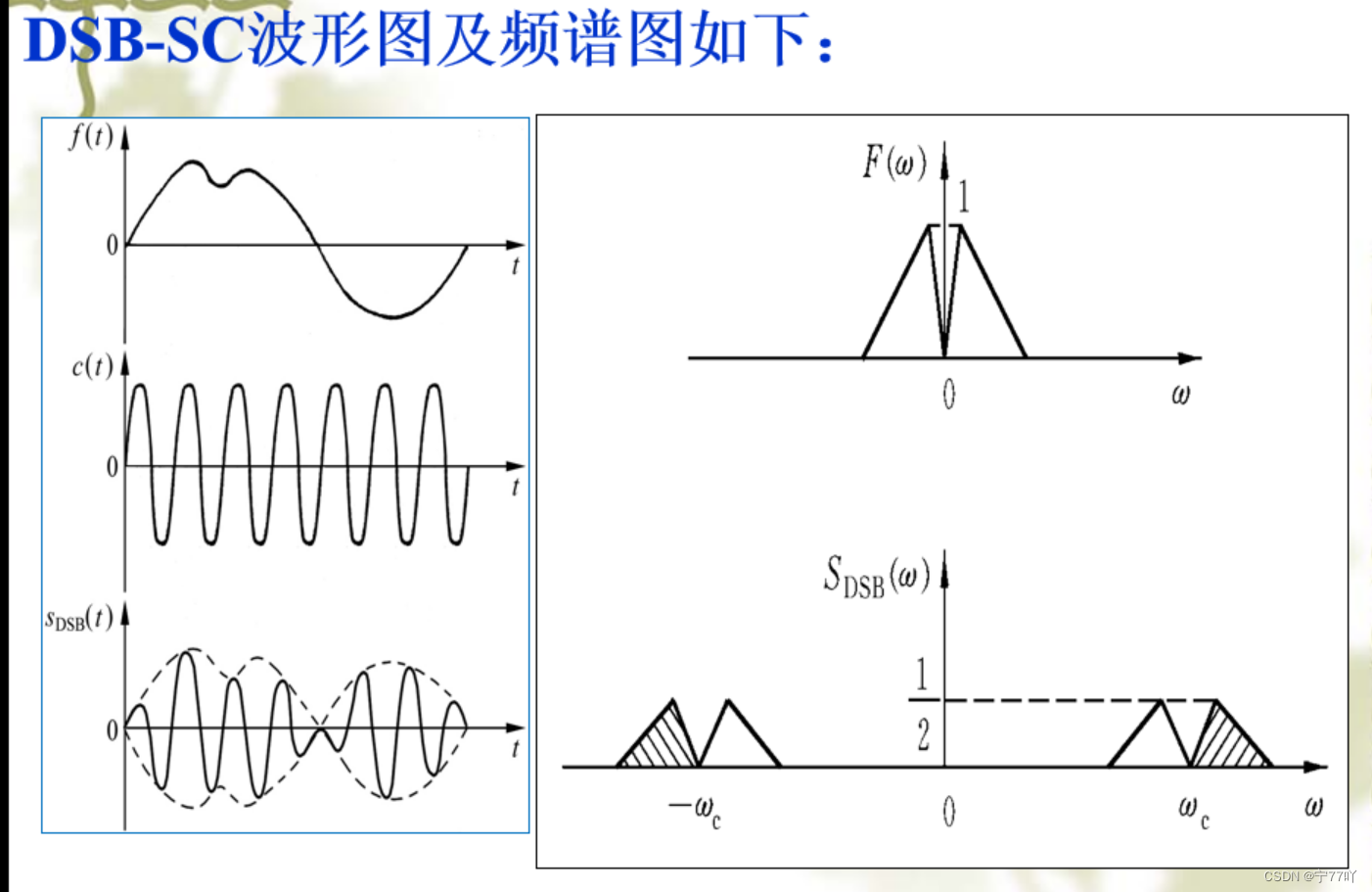

已调信号的频谱为:
可见,边带功率是全部功率其调制效率为 η D S B = 1 \eta_{DSB}=1 ηDSB=1。
抑制载波的双边带信号虽然节省了载波功率,但已调信号的频率宽度仍是调制信号带宽的两倍。由频谱图可知,双边带的上下两个边带是完全对称的,他们携带了调制信号的全部信息,所以完全可以用一个边带来传输。这样除了节省载波功率之外,还可以节省一半的传输频带–单边带调制
2.DSB的解调

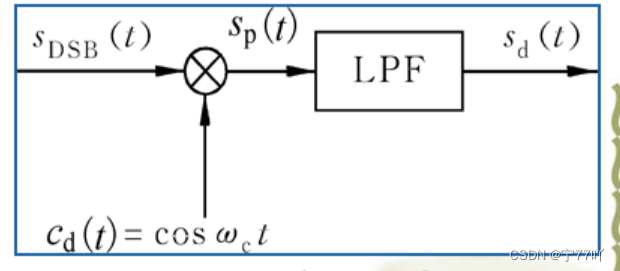

DSB的解调采用相干解调模型。
如图:
完成相干解调的关键是必须有一个同频同相的载波。

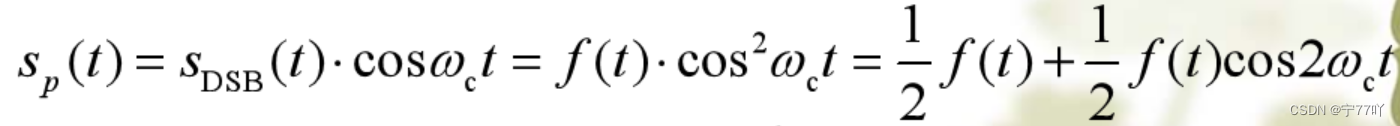

表达式如下:
通过低通滤波后,得到 S d ( t ) = 1 2 f ( t ) S_d(t)=\frac{1}{2}f(t) Sd(t)=21f(t)从而恢复了原有的调制信号。

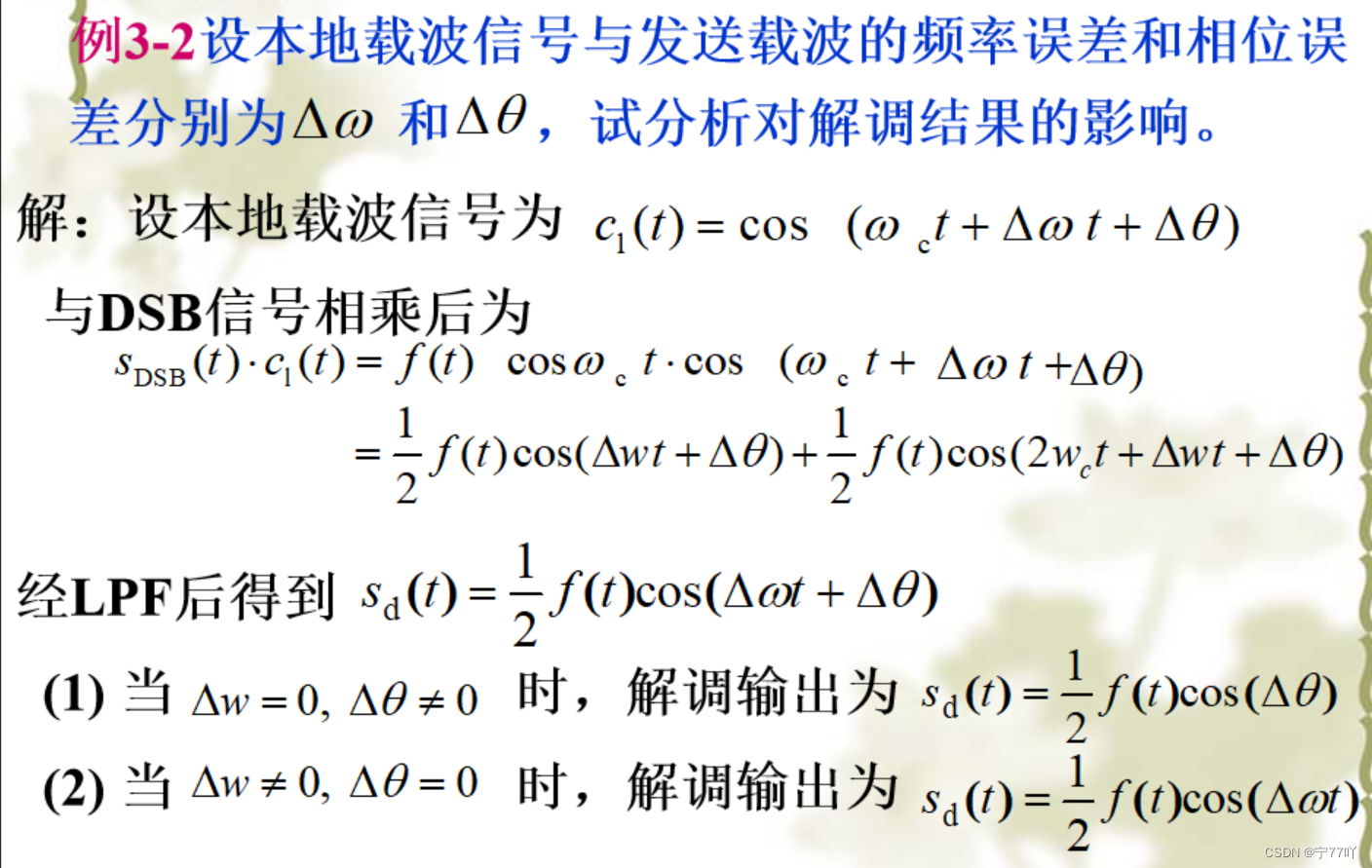

相干解调的关键与难点是同频同相的载波,技术上较难实现

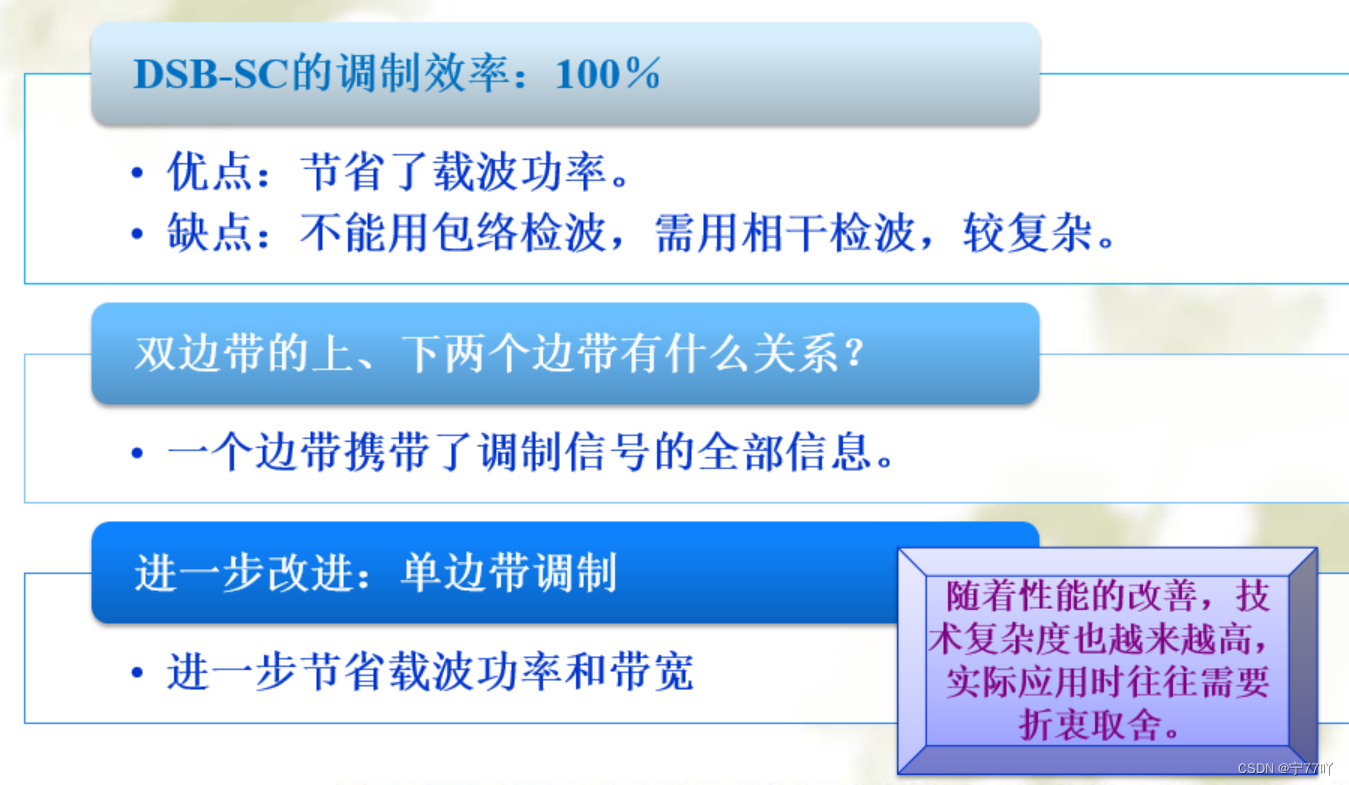

DSB-SC与AM信号的比较
二、单边带调制
滤波器:(英文缩写与中文的对应)
HPF:高通滤波器
LPF:低通滤波器
BPF:带通滤波器英文全拼:
DSB:double side-band
SSB:single side-band
USB:upper side-band
LSB:lower side-band

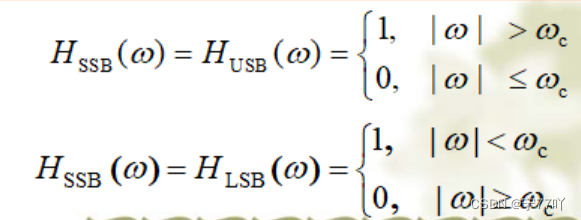

用滤波法形成SSB信号

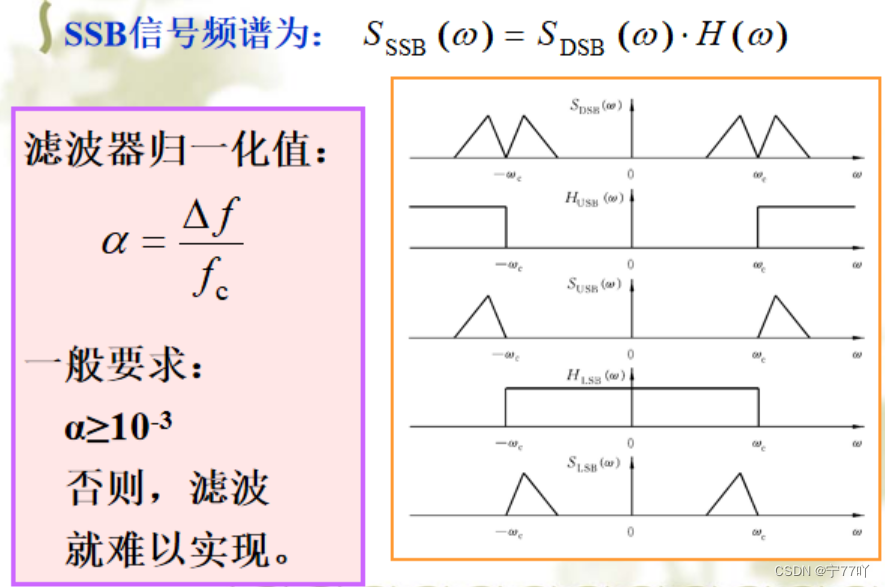

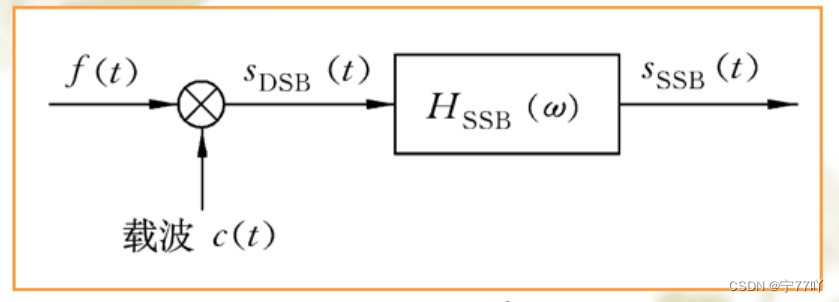

滤波法形成SSB信号原理如下图所示

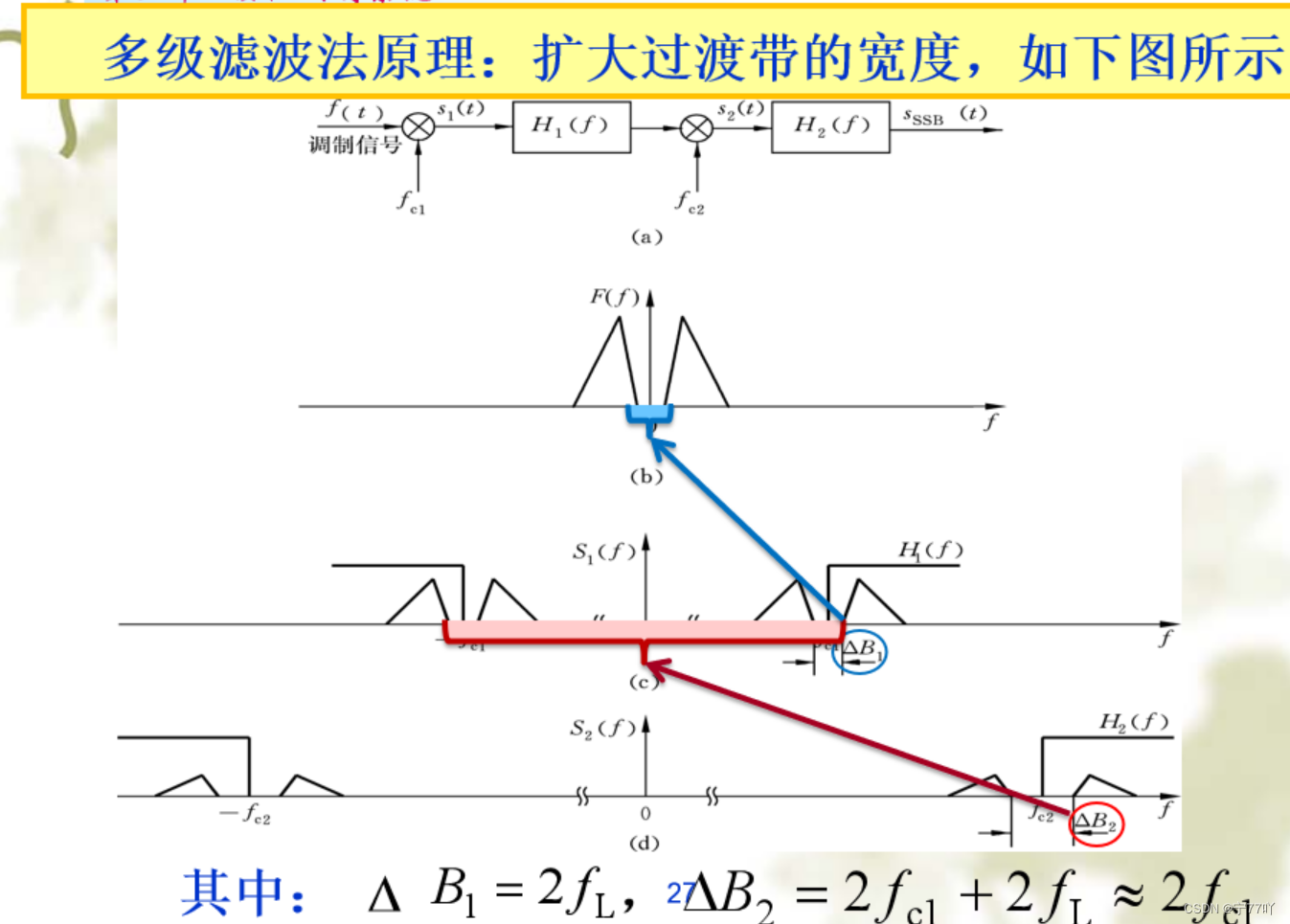

多级滤波法原理:扩大过渡带的宽度(选学)
滤波法的技术难点(了解)
滤波特性很难做到具有陡峭的截止特性;
多级滤波需要多次调制;
当调制信号中含有直流及低频分量时滤波法就不适用了。
滤波法是从频域的分析入手的,那么从时域的角度来进行解析又会如何?
----相移法的产生

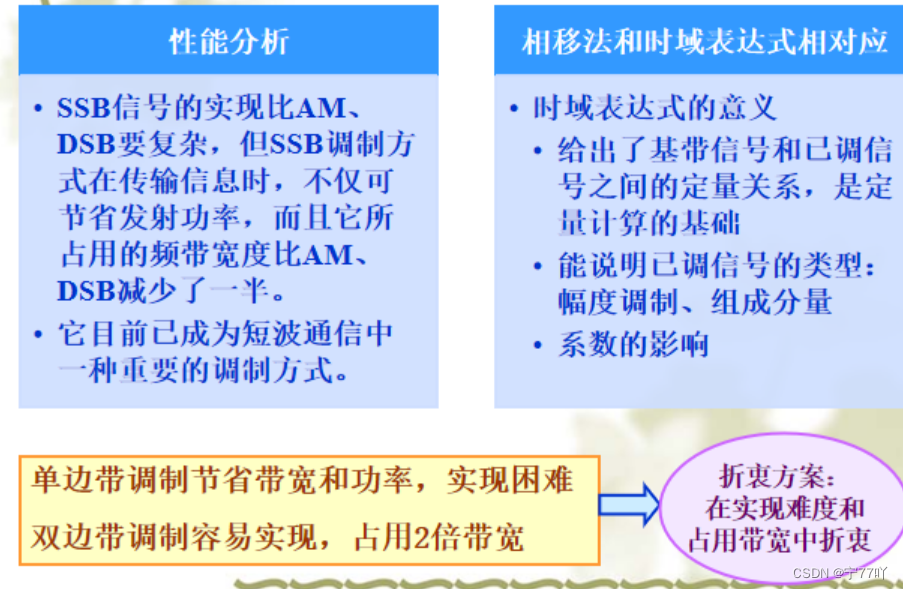

单边带调制分析
三、残留边带调制
它是介于SSB与DSB之间的一种折中的方式。
它既克服了DSB信号占用频带宽的缺点,又解决了SSB信号中实现中的困难。
不像SSB那样完全抑制DSB信号的一个边带,而是逐渐切割,使其残留一小部分。

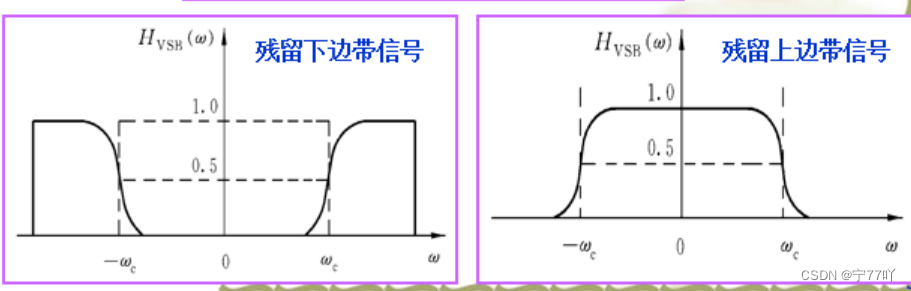

1. 残留边带信号的产生
2. VSB信号频域分析
VSB信号的频率表达式为:

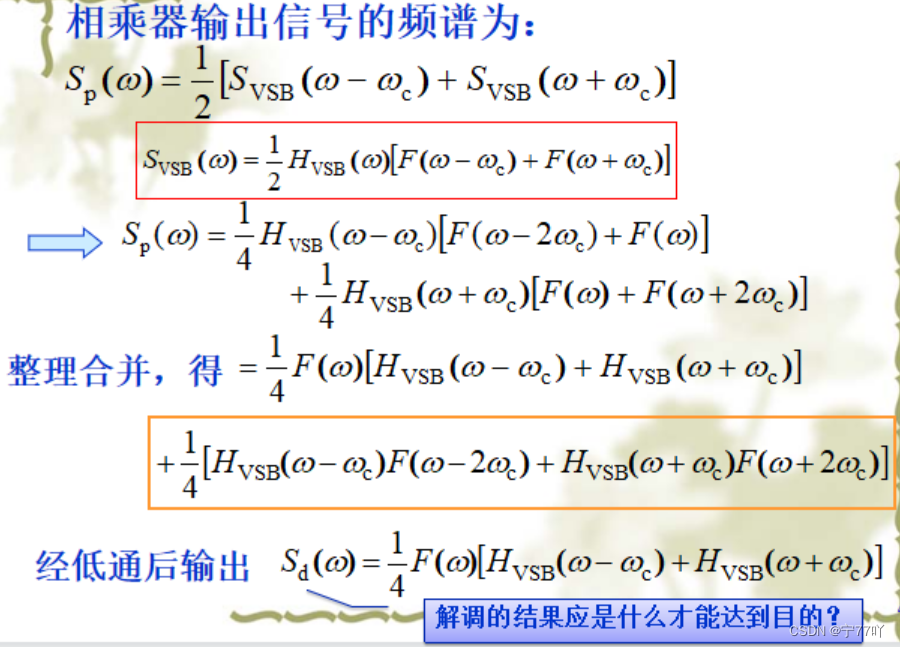

3. VSB信号解调

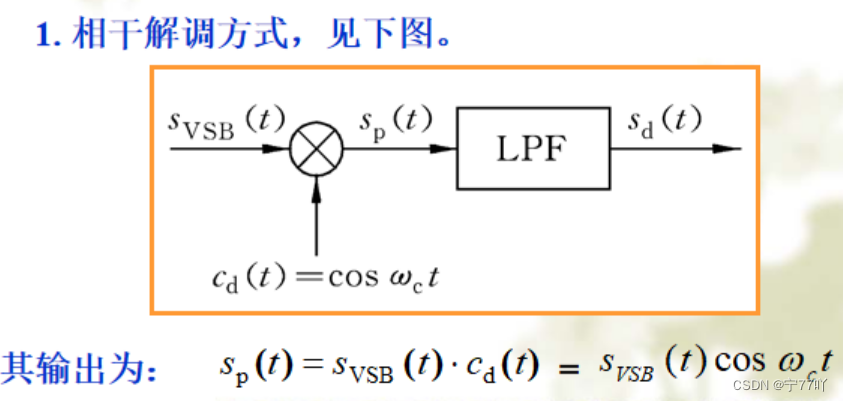

VSB信号的解调:相干解调、插入大载波的包络检波
