网络布线的实际操作

百兆以太网技术已经非常成熟技术，相应的超5类网线、RJ-45模块及面板等都已经相当便宜，并且质量较为稳定，因此，网络布线的设计目标通常很容易达到。但是对于基于6类布线系统的千兆网络，布线时要格外注意。6类布线系统在传输速率上可提供高于超5类2.5倍的高速带宽，在100MHz时提供超5类300%的ACR值。在施工安装方面，6类比超5类难度也要大很多。

施工时有以下六大事项需要注意：

①由于6类线缆的外径要比一般的5类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根6类线为宜。

②桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。

③放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠绕。

④拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，并做好标注，提醒其他人员勿动勿踩。

⑤在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。

⑥在整个施工期间，工艺流程应及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始工作前及时完成本工种的任务。

网线接头制作

一 一对应接法

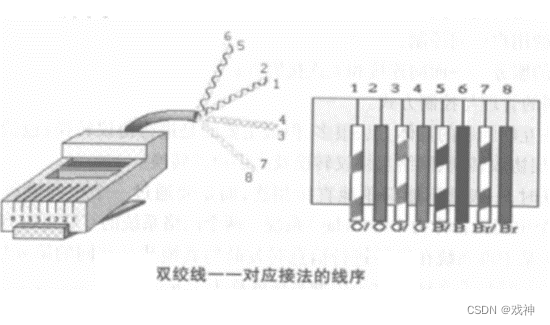

 这种接法要求双绞线的两端芯线要一一对应，一端的第1脚与另一端的第1脚颜色一定要一致，而且4对芯线通常不分开，即绞在一起的两条线，排序时相邻排列，这样做出来的双绞线通常称之为“直连线”。这是一种很随意的制作方式，一般很少被采用，且传输速率上不去，这种网线一般是用在集线器或交换机与计算机之间的连接。双绞线色标及水晶头线序，如图1所示。

交叉接法

  虽然双绞线有4对芯线，但实际中往往只用到其中的2对，即水晶头上的第1与第2和第3与第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第1脚或第3脚，网线一端的第2脚连另一头的第2脚或第6脚，其他脚一一对应即可，线对的颜色没有要求。这种排列做出来的通常称之为正接线或交叉线，如图2所示，实际应用比较少。

标准接法

这是一种最常用的网线制作规则，也是网络布线工程中所采用的标准制作方法。

标准接法能满足100M带宽以上的通信速率（与网线质量和标准有关）。它的接法虽然也是一一对应，但每一脚的颜色是相对固定的。标准接法的网线接头制作方法有以下两种。

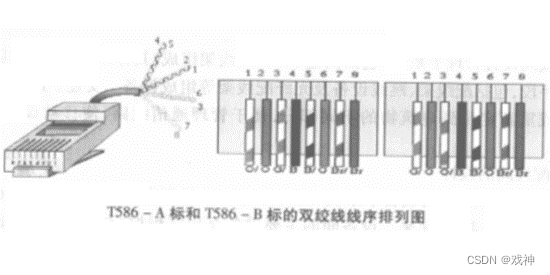

T586-A标：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；

T586-B标：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

制作网线时，如果网络两端所采用的线序都是A标或是B标，那这种方式制作的网线称为正接线；如果网络两端所采用的线序一个是A标，另一个是B标，那这种方式制作的网线称为反接线或交叉线，如图3所示。

配线架连接

配线架有多种类型，而模块的连接方法却是大同小异的，下面以1100配线架模块的连接为例，来说明配线架模块的连接方法。

使用打模（D型压接）工具的接线步骤如下：

①剥去大约12mm长的网线外皮，将导线按规定的线对顺序放入模块卡线槽（一般有颜色可以对应）内。

②将接线（打模）工具垂直地对准卡线槽口，有刃的一面朝线头端。

③将接线（打模）工具垂直于模块正表面向下均匀用力，当听到一声清脆的响声，导线已被压接到位。

④拔出接线（打模）工具，一次接线完毕，多余线头同时能自动剪去并掉到模板外面。

布线

线管布线

导线管用于水平分支线缆的敷设，主要有金属管和具有阻燃性能的高强度塑料管，可暗埋墙内或在地下预埋敷设，也可明装室内或吊顶。导线管的可用空间最多不要超过60%，如使用20mm线管可布放4根超5类线。当线管布线的管路较长或有转弯时，应适当加装接线盒。转弯时也可直接弯管，但要有一定的曲率半径，一般光缆要大于或等于3cm。双绞线可适当小些。线管与电源主线管之间距离大于30cm。

导线槽布线

导线槽是为表面安装的水平电缆专门设计的电缆导线槽。在没有预先埋入导线管时，可以利用导线槽来铺设水平电缆，导线槽通常安装在墙壁外部。导线槽是由槽底和盖板组成的，绞接的盖板能非常容易地掀开，取出或安装电缆，然后很轻松地压合。线槽分为金属线槽和塑料线槽两种，在线路连接、转角、分支及终端处应采用相应的附件。线槽内线缆填充率不应大于60%，并保持线槽良好的封闭性高架地板为活动防静电地板是由许多块木属方板组成的，其方板搁置在房间地面上的锁定支架上，任何一块方板都能活动，以便敷设、拆除和检修。高架地板下的线精分为互相垂直的两组，分别铺设通信电缆和电力电缆，以提高布线系统的抗电磁干扰的性能。如图4所示为高架地板布线示意图。

双绞线

是布线工程中最常用的一种传输介质。双绞网线制作中，最简单的制作方法只需一把网线压线钳即可。它可以完成剪线、剥线和压线三种用途。在购买网线钳时一定要注意选对种类，因为网线钳针对不同的线材会有不同的规格，一定要选用双绞线专用的压线钳才可用来制作双绞以太网线。

网线布线的材料和工具是网络组建的基础。通常情况下，制作好的网线是需要直接埋在墙壁之中的，为了美观和紧固作用，一般都会在网线的终端加上一个网线信息插座，这样与工作站连接的网线就可以直接插到墙壁的信息插座RJ-45

下面简单讲述一下常用布线材料和工具。

信息插座

一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便工作站的移动，并保持整个布线的美观。

网线模块

与信息插座配套的是网线模块，这个模块安装在信息插座中，一般是通过卡位来实现固定的，通过它把从交换机出来的网线与接好水晶头的到工作站端的网线相连。

信息模块

信息插座与信息模块是嵌套在一起的，埋在墙中的网线是通过信息模块与外部网线进行连接的，墙内部网线与信息模块的连接是通过把网线的8条芯线，按规定卡入信息模块对应的线槽中。网线的卡入需用一种专用的卡线工具，称之为“打线钳”。

打线保护装置

因为把网线的4对芯线卡入到信息模块的过程比较费劲，并且由于信息模块容易划伤手，于是就有公司专门开发了一种打线保护装置，这样，一则更加方便把网线卡入到信息模块中，另一方面也可以起到隔离手掌，保护手的作用。

RJ-45水晶头

双绞线的两端必须都安装RJ-45插头，以便插在网卡、集线器（Hub）或交换机（Switch）的RJ-45接口上。水晶头也有几种档次之分，在选购时千万别贪图便宜，否则质量得不到保证。水晶头的质量主要体现在其接触探针是否镀铜，是否容易生锈而造成接触不良、网络不通。质量差的还有一点明显表现为塑料扣位不紧，也很容易造成接触不良、网络中断。
