（一）选择题
1.

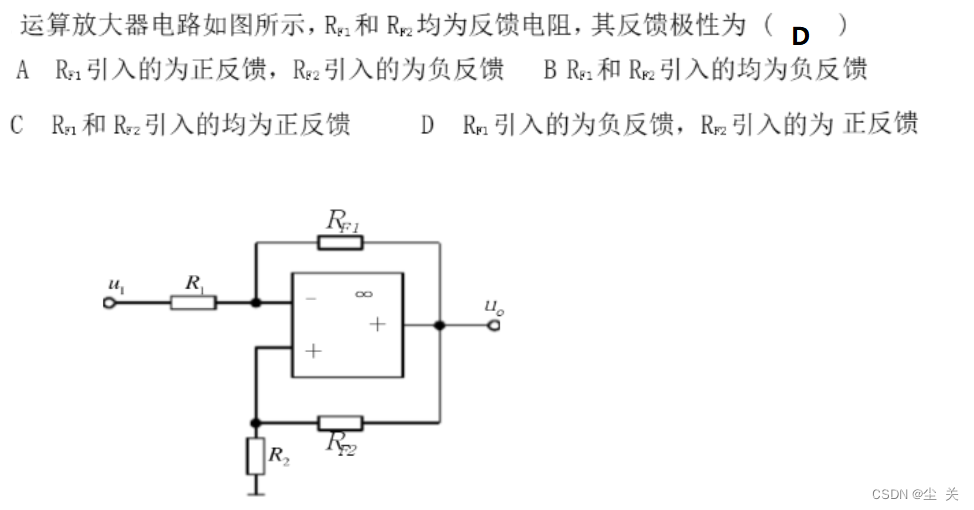

答案：D

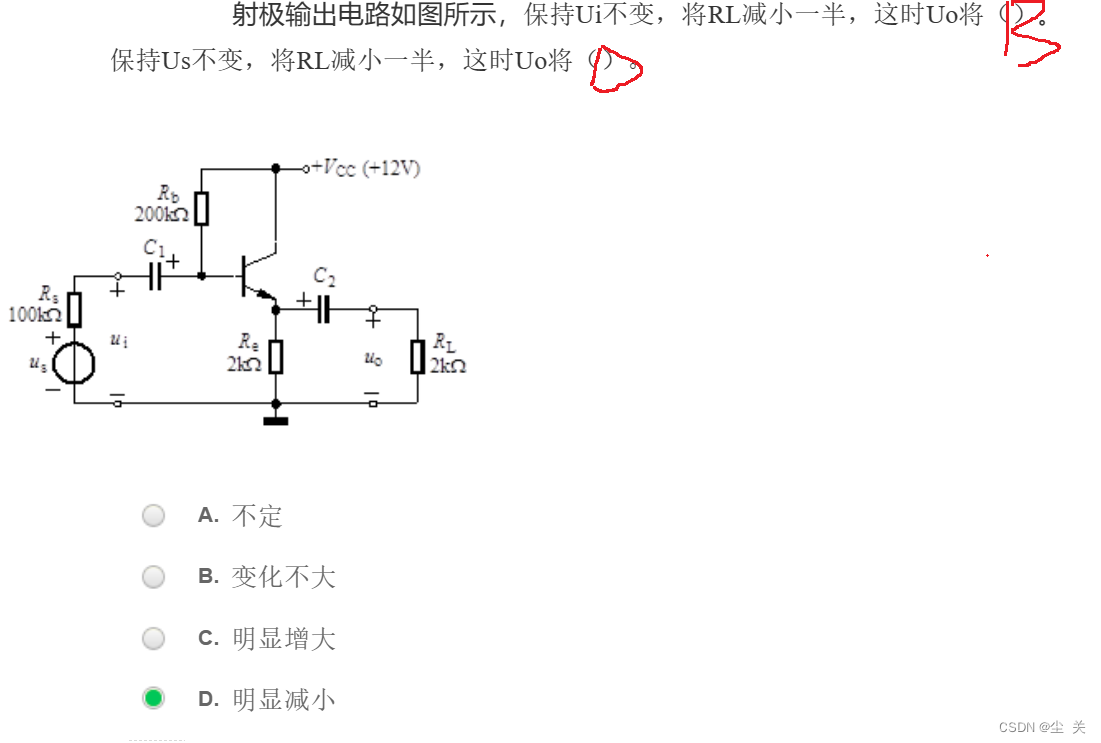

2.

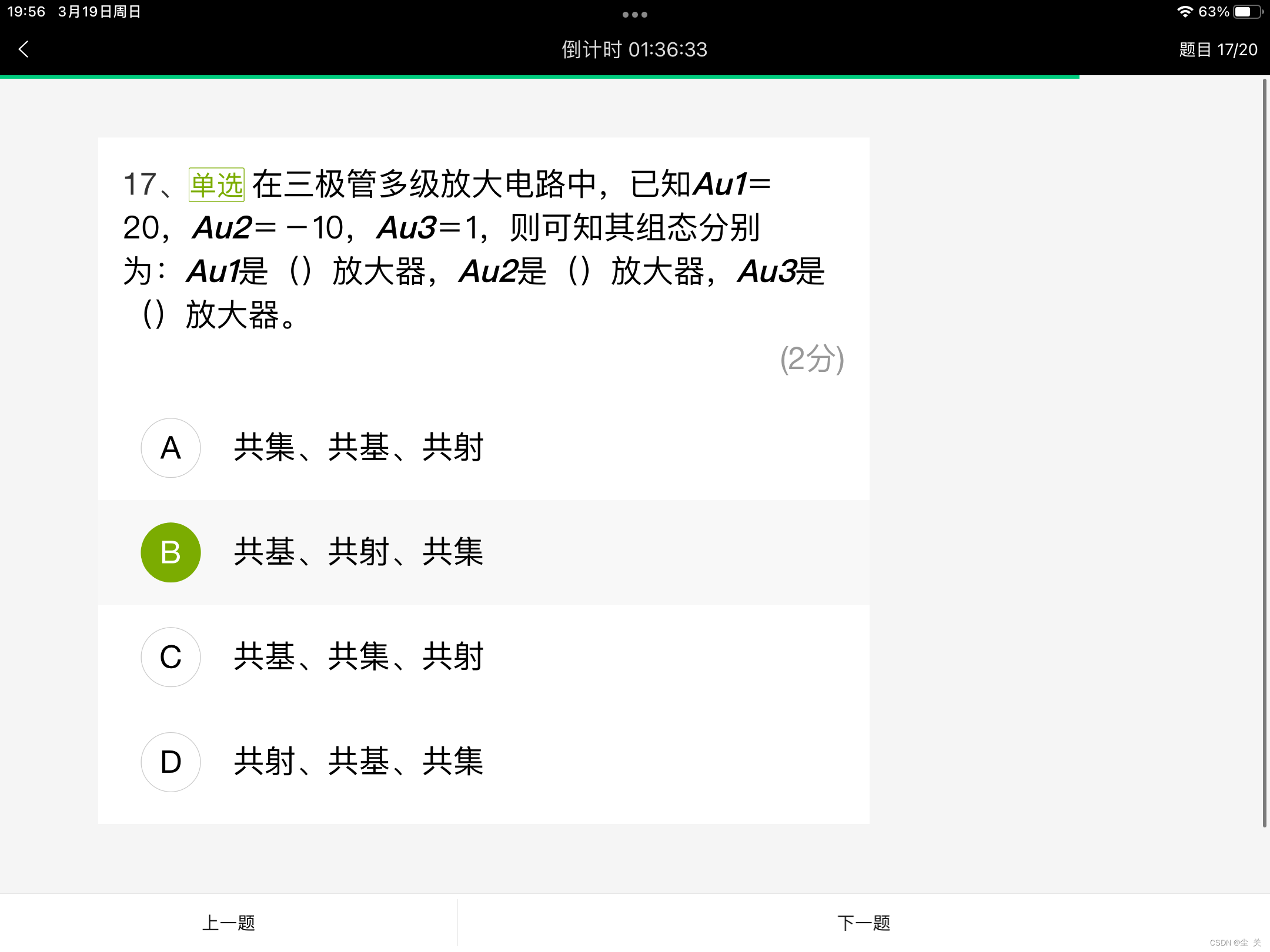

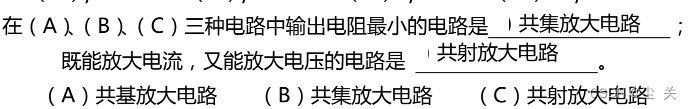

解析：
共射放大电路：有一定的电压、电流放大能力，输出与输入反相；
共集放大电路：有一定的电流放大能力，没有电压放大能力，电压放大倍数小于1 接近于1，输入电阻大，输出电阻小，输出与输入同相。

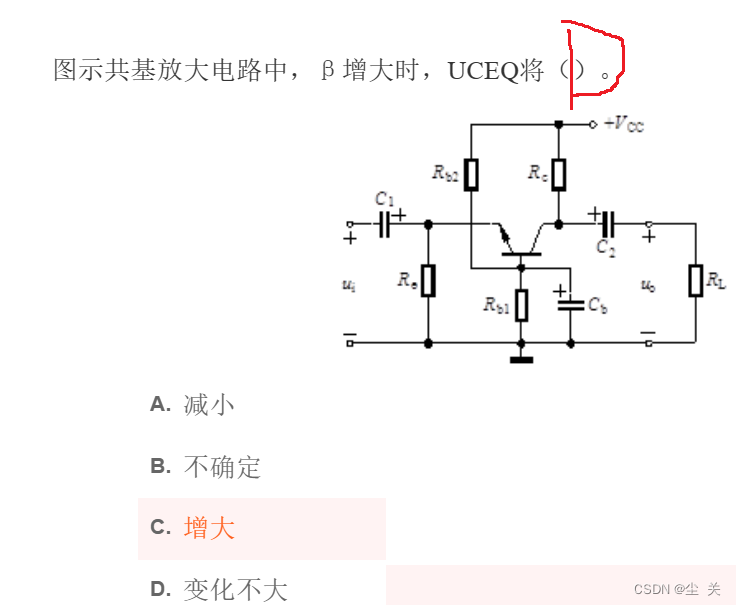

共基放大电路：有一定的电压放大能力，没有电流放大能力，输出与输入同相，频带宽。
3.
答：
- 三极管：放大条件：发射结正偏，集电结反偏。电流控制电流器件。
要有合适的静态工作点，当静态工作点过高时，容易产生饱和失真（NPN管是底部失真）；静态工作点过低时，容易产生截止失真（NPN管是顶部失真）。

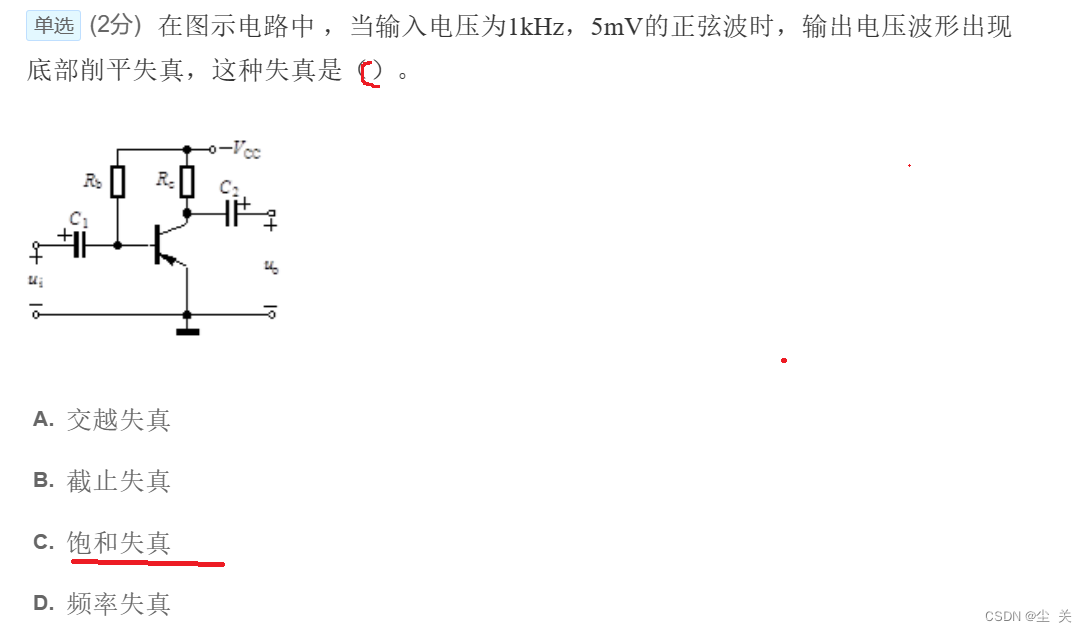

4.
5.
6.
稳压二极管是一个可逆击穿二级管，稳压时工作在反偏状态，但其两端电压必须大于偏，它的稳压值Uz才有导通电流，否则截止状态。
2.用直流电压表测得放大电路中某三级管各级电位分别是2V,6V，2.7V,则三个电极分别是ECB
，该管是NPN型。
2.2.测得某电路中三极管各级电位分别是0V，-6V，0.2V。则三极管的三个电极分别是（B，C，E）， 该管是PNP型。
2.3.测得某电路中三极管各级电位分别是6V，9V，6.3V。则三极管的三个电极分别是（E，C，B），该管是NPN型。
2.4测得某电路中三极管各级电位分别是3V，2.3V，12V。则三极管的三个电极分别是（B，E，C）， 该管是NPN型。

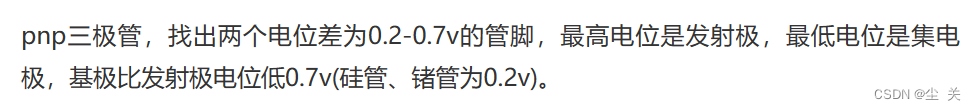

总结，如何判断类型：
3.对功率放大器的要求主要是（Po大，功率大，波形不失真）。
4.共射极放大电路的交流输出波形上半周失真时为（截止失真），此时应该减小偏置电阻。共射极放大电路的交流输出波形下半周失真时为（饱和失真）。
5.差分放大电路是为了抑制零点漂移而设置的。
6.共集电极放大电路的负反馈组态是压串负。
7.差分放大电路RE上的电流IEQ近似等于单管集电极ICQ的 2 倍电流。
8.为了使放大器带负载能力强，一般引入电压负反馈。

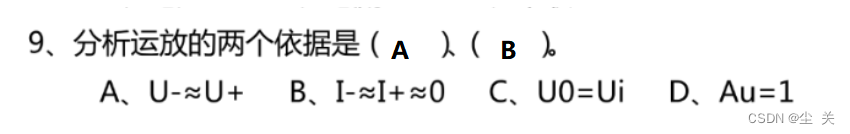

9.
1.三端集成稳压器CW7906的输出电压是（-6V）；三端集成稳压器CXX7805的输出电压是（12V）。2.

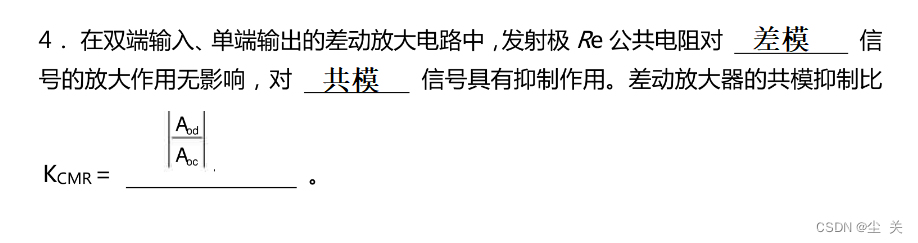

3.共模抑制比（KMCR）是差分放大电路的一个主要技术指标，它反映放大电路（放大差模抑制共模）能力。共模抑制（CMRR）是差分放大电路的一个主要技术指标，它反映放大电路（放大差模抑制共模）能力。
4.LM386是集成功率放大器，他可以使电压放大倍数在（20-200）变化。
5.单相桥式整流电容，波电容输出电压平均在Uo=（1.2）U2。
6.振荡器的输出信号最初是由干扰或噪声而来的。
7.
8.
9.通用型集成运放的输入级多采用（共基接法）。
10.
11. 集成运放的互补输出级采用共集接法。
12.二极管两端电压大于死区电压时，二级管才导通。
13.当温度升高时， 二极管的正向电压(减小)，反向电流(增加)。
14.如果在NPN型三极管放大电路中测得发射结为正向偏置，集电结也正向偏置，则此管的工作状态为（饱和）状态。
15.在甲类、乙类、甲乙类放大电路中，其导通角分别是（360º，180º，小于180º）。

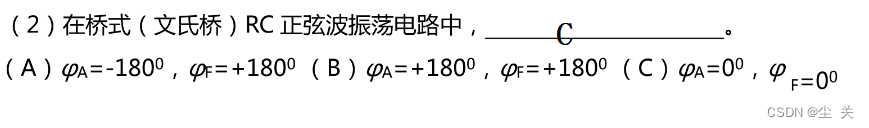

16. 从结构上来看，正弦振荡电路是一个没有输入信号的带选频网络的正反馈放大器。
17 .两级放大电路，Au1=-40，Au2=-50,若输入电压U1=5mV,则输出Uo为10V。
18.晶体管的开关作用是（饱和时集 - 射极接通,截止时集 - 射极断开 ）。

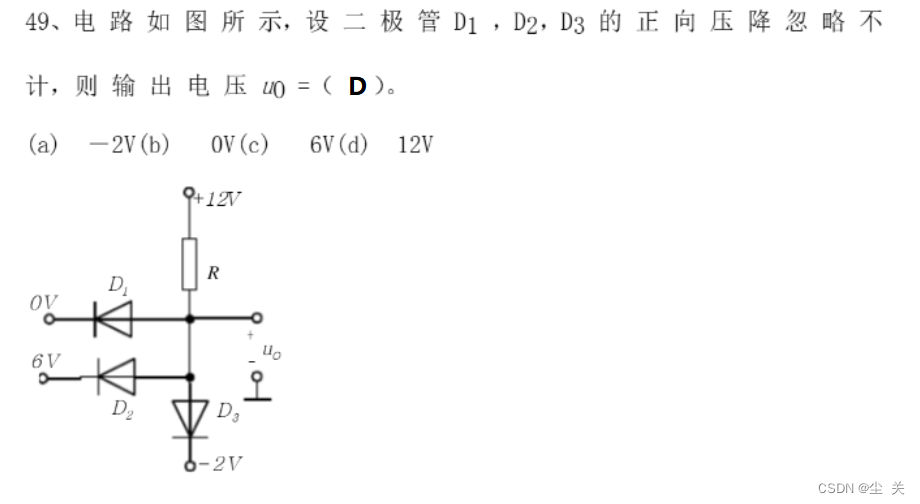

49.
3.一个平衡PN结,用导线将P区和N区连起来,而导线中(无电流 )。
4.三极管的反向电流ICBD是由少数载流子组成的。
5.直接耦合放大器的低频特性比阻容耦合放大器好。
6.引入并联负反馈，可使放大器的反馈环内输入电阻减小。
7.射极跟随器具有(C)特点。
A. 电流放大倍数高 B.电压放大倍数高
C. 电压放大倍数近似于１且小于１ D.输入电阻高，输出电阻低
8. 放大器的输入电阻高，表明其放大微弱信号能力（强）。
9.
10.
（二）判断题
(1)[ ×] 只要满足相位平衡条件,电路就会产生正弦波振荡。
(2)[√ ] 引入直流负反馈可以稳定静态工作点。
(3)[√ ] 负反馈越深,电路的闭环增益越稳定。
(4)[√] 零点漂移就是静态工作点的漂移。

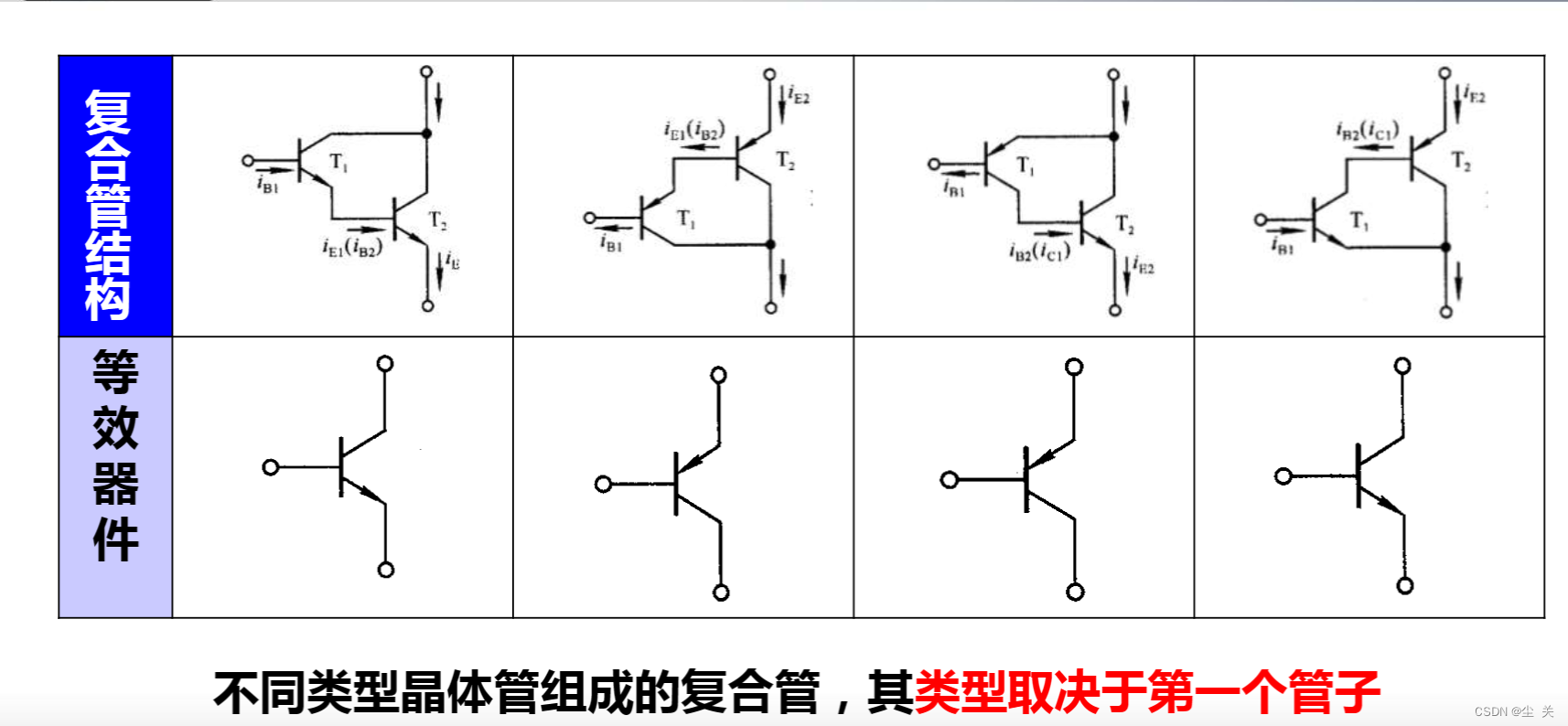

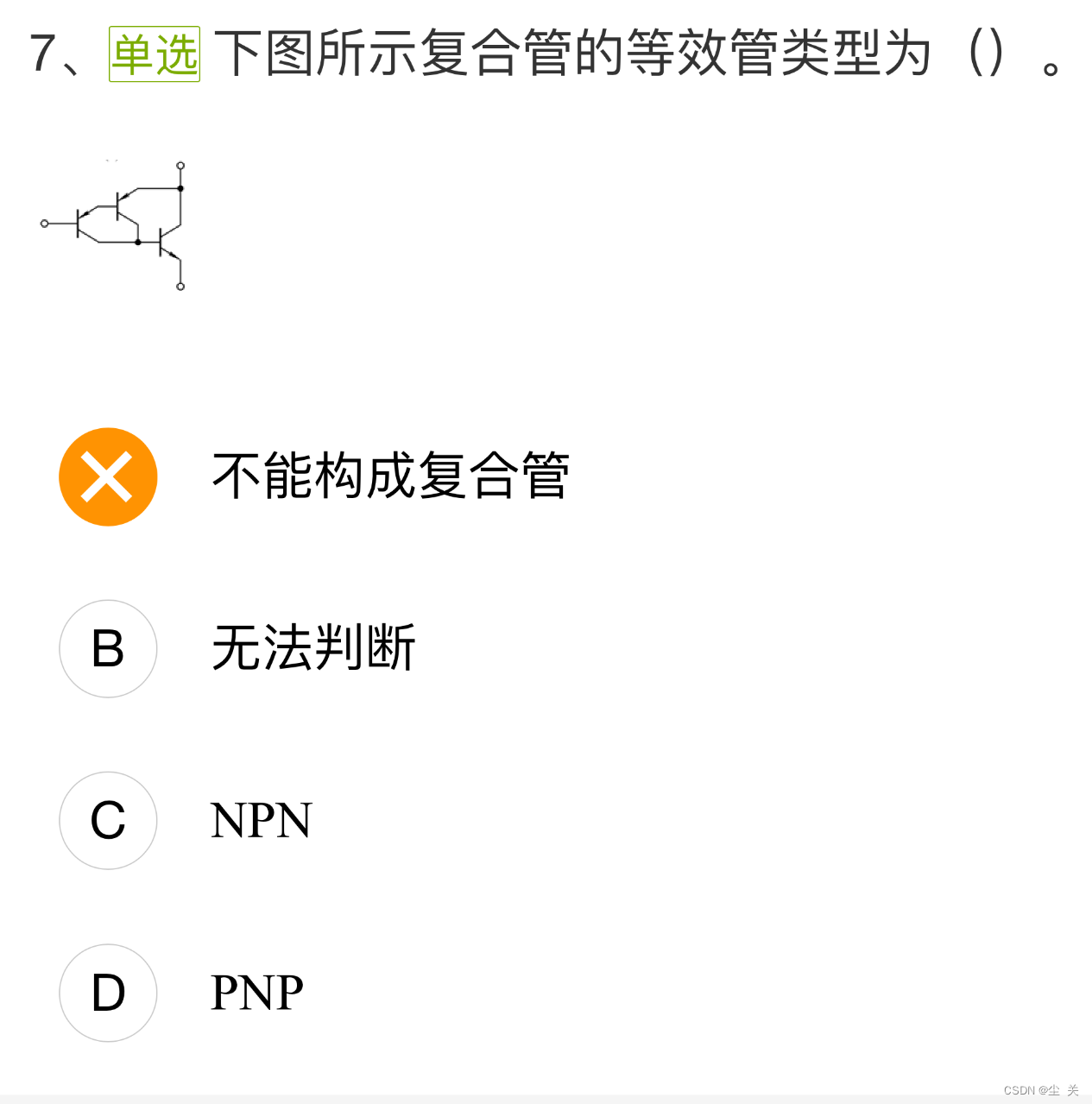

(5)[√ ] 放大电路采用复合管是为了增大放大倍数和输入电阻。
(6)[√ ] 镜像电流源电路中两只晶体管的特性应完全相同。
(7)[√ ] 半导体中的空穴带正电。
(8)[× ] P型半导体带正电,N型半导体带负电。
(9)[ ×] 实现运算电路不一定非引入负反馈。
(10)[× ]凡是引入正反馈的集成运放,一定工作在非线性区。
（三）填空题
1.漂流电流是温度电流，它由少数、载流子形成、其大小与温度有关，而与外加电压无关。
反向电流是由少数载流子形成、其大小与温度有关，而与外加电压无关。
2.理想二极管，就是当其正偏时，结电阻为0，等效成一条直线； 当其反偏时，结电阻为无穷，等效成断开。
3.三极管是电流控制元件，场效应管是电压控制元件。 结型场效应管的栅源极之间必须加反向偏置电压，才能正常放大工作。
4.三级管具有放大作用外电压的条件是发射结正偏，集电结反偏。
5.当温度升高时，晶体三级管集电极电流Ic变小、发射结压降不变。
6.为了稳定三极管放大电路的静态工作点、采用电压并联、负反馈，为了稳定交流输出电流采用、串联、负反馈。
7.8.带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fH-fL），（1+AF）称为反馈深度。
9.差分电路输入端加上大小相等，极性相同的两个信号，称为（共模）信号，加上大小相等，极性相反的两个信号，称为（差模）信号。

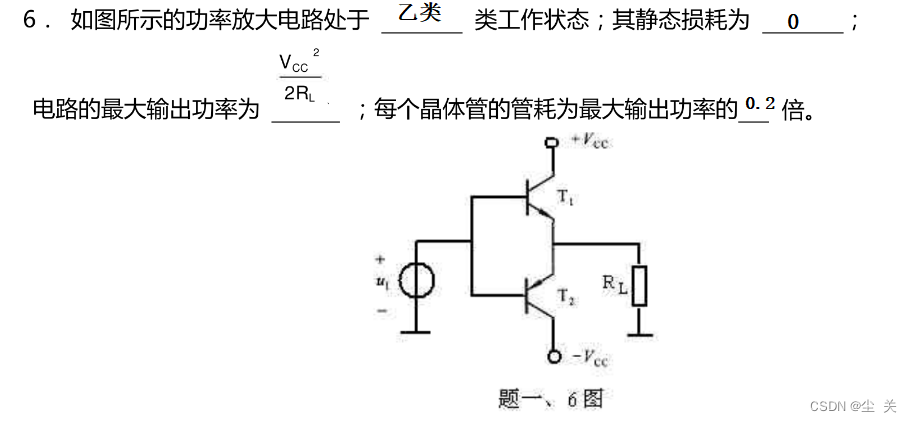

10. 为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙 ）类互补功率放大器。 甲类功放的最大缺点是效率低。
11.OCL电路是（双）电源互补功率放大电路。OTL电路是（单）电源互补功率放大电路。
12.共集电极放大电路具有电压放大倍数（小于近似等于1），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。
13.差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。
14.用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。
15. 在桥式整流电阻负载中，理想二极管承受最高反压是（根号二U）。
16.要保证振荡电路满足相位平衡条件，必须具有（正反馈）网络。
17. 共基极放大电路 的高频特性比共射极电路（好），fα=（1+β）fβ。
18.用低频信号去改变高频信号的频率称为（调频），低频信号称为（调制）信号，高频信号称为高频（载波）。
19.负反馈放大电路和放大倍数Af=（A/(1+AF)），对于深度负反馈Af=（1/F）。
20.
21.P型半导体中空穴为(多数) 载流子，自由电子为(少数)载流子。
22.PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。
23. 当温度升高时，三级管的等电极电流I（增加），发射结压降UBE（减少）。当温度升高时，三极管的集电极电流Ic（增加），电流放大系数β（增加）
24.PN结的P型侧接高电位，N型接低电位称为正偏，反之称为反偏。
25.稳定二极管稳压时是处于（反向）偏置状态，而二极管导通时是处于（正向）偏置状态。
26.当温度升高时，三级管的反向饱和电流ICBO（增加），所以Ic也增加。晶体管是温度的敏感元件，当温度升高时，其参数Icbo增大 ,Vbe减小 ,β增大 .
27.为了稳定三极管放大电路静态工作点，采用（直流）负反馈。为稳定交流输出电压，采用（电压）负反馈，为了提高输入电阻采用（串联）负反馈。
28.负反馈使放大电路增益下降，但它可以（扩展）通频带（减小）失真。
29.（1+AF）称为福反馈深度，反馈导数F=（Xf/Xo）,反馈深度是（1+AF） 。
30.差分放大电路能够抑制（共模）信号，放大（差模）信号。
31.晶体管电流放大系数是频率的函数，随着频率的升高而（下降）。
32.振荡电路的平衡条件是AF=1,正反馈才能满足振荡电路的相位平衡条件。
33.用低频信号改变高频信号的相位称为调频，低频信号称为调相，高频信号称为载波。
34.场效应管的漏液电流ID=（gmUgs）,所以它是（电压）控制元件。
35.为了提高三极管放大电路的输入电阻，采用（串联）负反馈。为了稳定输出电阻，采用（电流）负反馈。
36.负反馈使放大电路增益（下降），但（提高）增益稳定性。
37.当频率升高时，晶体管电流放大系数（下降），共基极电路比共射极电路的高频特性（好），
fδ=(1+β)fβ。
38.振荡电路的平衡条件是（AF=1），正反馈才能保证振荡电路的相位平衡条件。
39.
40.模拟乘法器输出与输入的关系式是（KUxUy） 。
41.
42.
43.
44. 硅二极管（0.7V）的正向导通压降比锗二极管（0.3）的大
45.
46.
47.
48 49.杂质半导体有 N 型和 P 型之分
50.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。

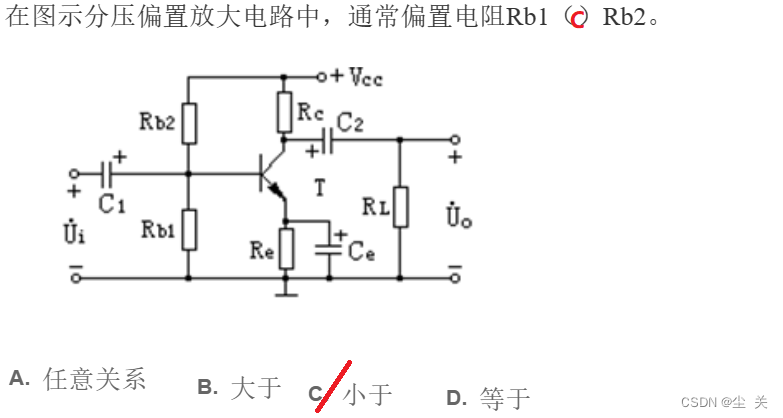

51.放大电路中基极偏置电阻Rb的作用是为基极一个小的电流。
52.PN结的空间电荷区变厚，是由于PN结加了 （反向） 电压，PN结的空间电荷区变窄，是由于PN结 加的是（正向）电压。
53.电压负反馈稳定的输出量是（电压） ，使输出电阻（减小），电流负反馈稳定的输出量是（电流），使输出电阻（增大）。
54.稳压二极管是利用二级管的PN结反向击穿状态 特性工作的。
55.有偶数级共射电路组成的多级放大电路中，输入和输出电压的相位 （相同），有奇数级组成的多级放大电路中，输入和输出电压的相位 （相反）。
56.当晶闸管的阳极与阴极间加上正向电压时，在阴极与控制极之间加上合适的触发电压与电流，晶闸管就断态转为通态（才能导通）。
57.PN结的导电特性是，其伏安特性的数学表达式 是
58.晶体工作在放大状态的外部条件是发射结正偏，集电结反偏。
59.正弦波振荡电路产生振荡的条件是 起振幅值条件|AF|＞1；起振相位条件：相位平衡。
；维持振荡的条件：|AF|=1

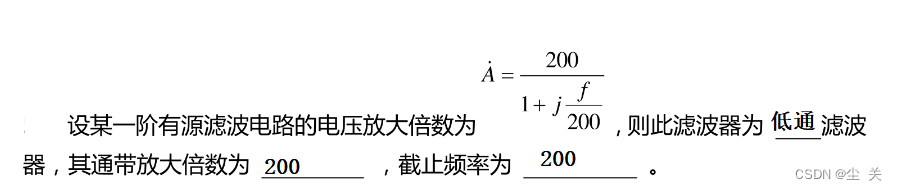

60.有源滤波器的功能是用于小信号处理，按按电路的幅频特性可分为低通滤波、高通滤波、带通滤波、带阻滤波和全通滤波五种。
61.多级放大电路的耦合方式有阻容耦合、变压器耦合、直接耦合。
62.如果想改善电路性能，使电路的的输出电压稳定而且对信号源的影响减小，应该在电路中引入电压串联负反馈。
63. 在有源滤波器中，运算放大器工作在线性区；在滞回比较器中，运算放大器工作在非线性区。
64.经测试某电路中晶体管的基电极电位为0.7V，发射极电位为0V，集电极电位为5V，则该管是
NPN型的晶体管，工作在放大状态 。
65.
66.
67.
68.
1.半波整流电路电阻负载时，理想二极管承受的最高反压（
）。
2.晶体管电流放大系数是频率的函数，随着频率的升高而（下降）。共基极电路比共射极电路高频特性好。
3.
14.当UGs=0时，漏源之间存在导电沟道的称为耗尽型场效应管，漏源之间不存在导电沟道的称为增强型场效应管。
15.两级放大电路的第一级电压放大倍数为100，即电压增益为 40dB( Gu= 20 ln Au =20*2 =40 dB),
第二级电压增益为26dB，则两级总电压增益为66dB。
16.差分电路的两个输入端电压分别为U11=2.00V，U12=1.98V，则该电路的差模输入电压Uid为 0.02V，共模输入电压Uc为1.99V。
