使用HFSS软件设计建模半波对称振子结构
主要仿真步骤
- 设计振子结构:由原理分析可得到,半波对称振子天线中心频率为950MHz,其结构尺寸为半径a=1mm,length=157.9mm,lambda=315.8mm,两臂间隙gap=1mm,分别绘制底面半径皆为a,高度为length和gap的圆柱,再经过布尔运算Subtract得到两段长导线,设置为理想导体。
- 再绘制高度为length+lambda/4,底面半径为a+lambda/4的圆柱,作为对称振子的辐射边界,并Assign Boundary为Radiation。
- 在两臂间隙中绘制矩形作为集总端口激励,Y方向长度为2×a,Z方向长度为gap,并Assign Excitation为Lumped Port,设置full port impedance为73.3欧姆,定义积分线沿z轴正反向从矩形下方中点指向上方中点,选择不归一化处理,到此对半波对称振子的结构已设计完毕
仿真结果

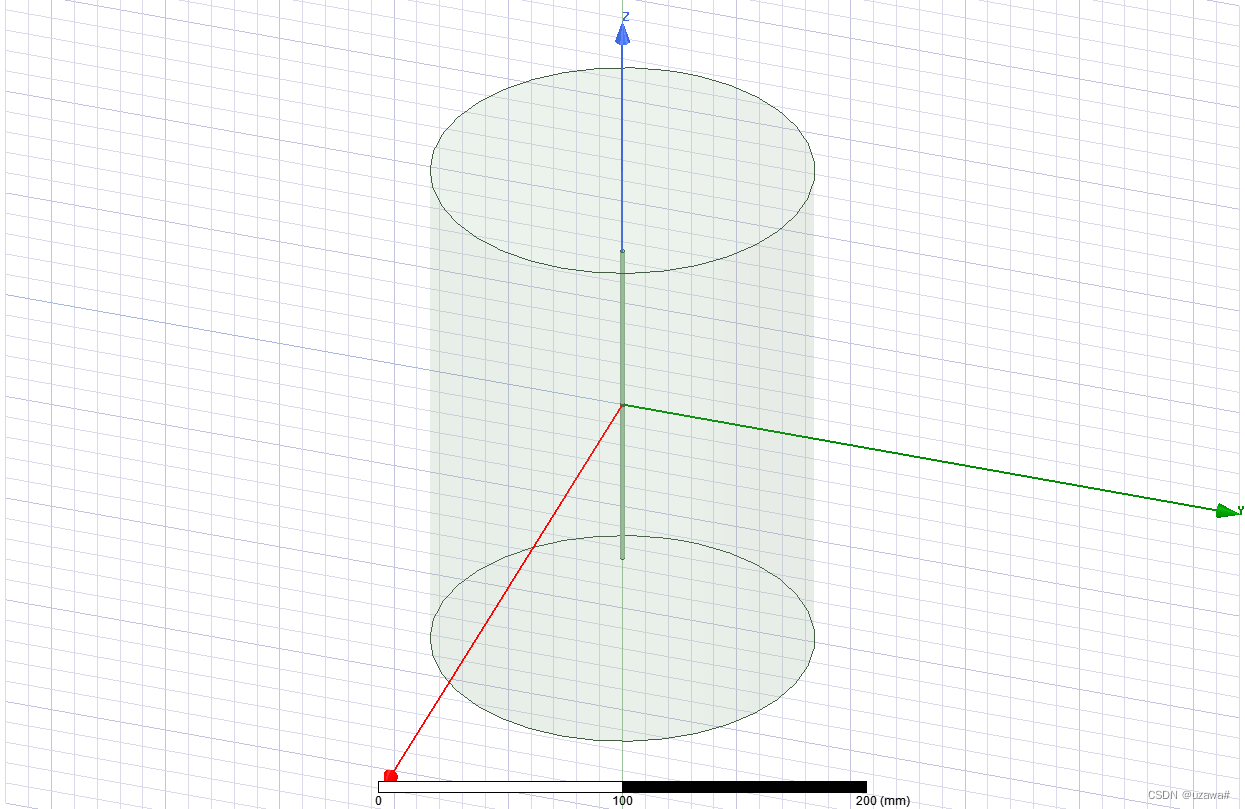

图2-1-1 半波对称振子建模结构
仿真分析S11分布并进行优化仿真
主要仿真步骤
- Analysis新建Setup1为0.95GHz,设置扫频范围为0.45~1.45GHz,样点间隔设置为101个,开启仿真。在Result中绘制S11 Parameter Plot,插入Marker观察中心频点位置并不位于0.95GHz处。
- 考虑到与振子的长度有关,设置Optimistic添加参数扫描分析Parametric。设置优化参数为长度length,范围为140~157.9mm,步长为1,添加后点击开始分析。分析完成后,绘制S11 Parameter Plot会得到一簇曲线,插入X Marker观察到length=151mm时,中心频点位于0.95GHz,满足要求
- 设置length为151mm,清除优化参数,重新开启仿真分析
仿真结果

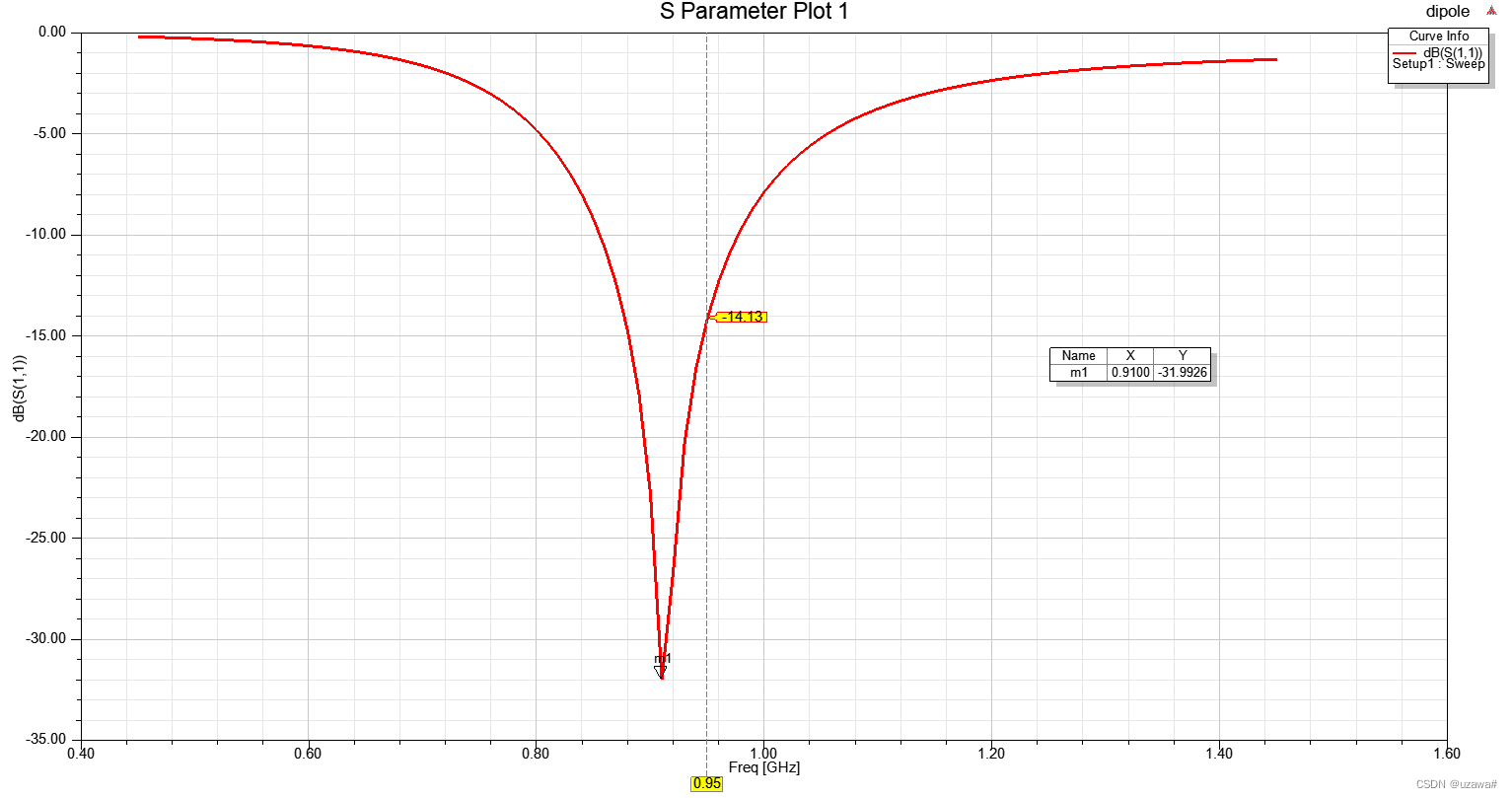

图2-2-1 length为157.9mm时的初始回波损耗曲线
图2-2-2 进行参数优化

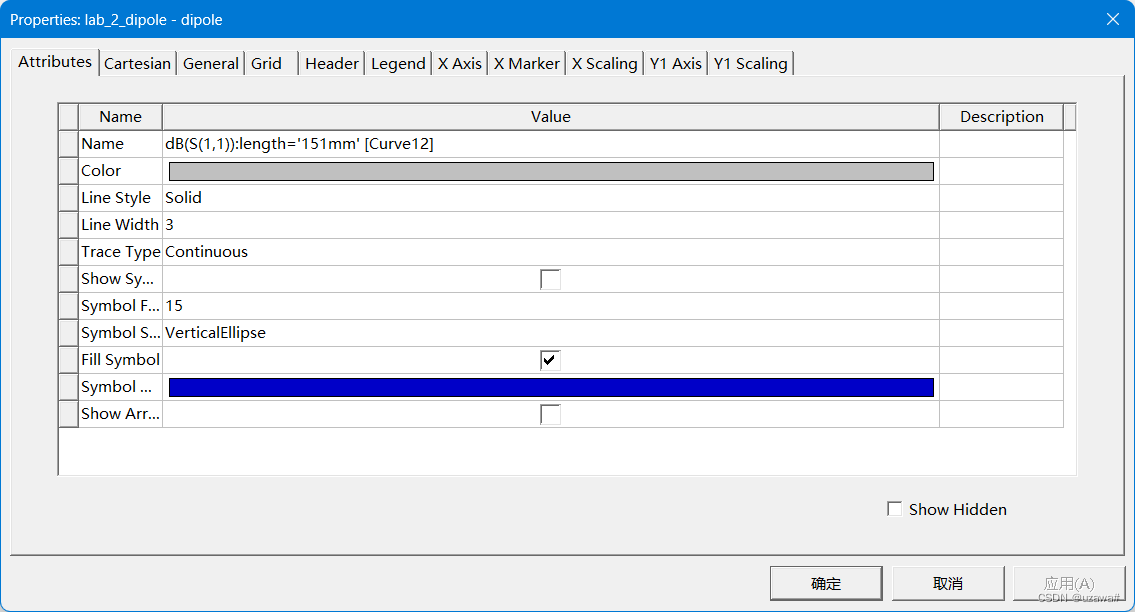

图2-2-3 优化结果length=151mm

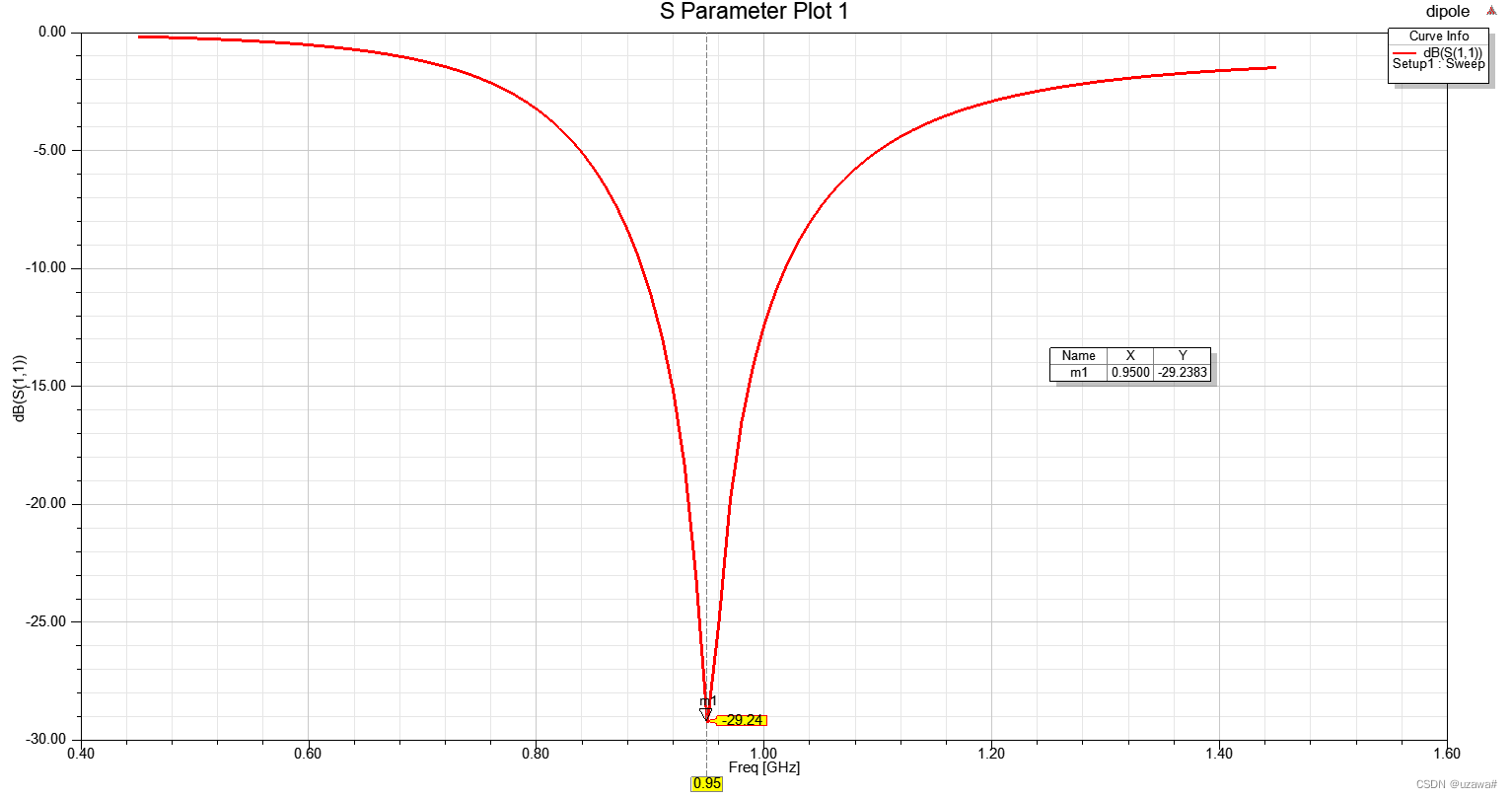

图2-2-4 设置length=151mm时的回波损耗分析
仿真分析对称振子天线的输入阻抗、回波损耗、方向图等
主要仿真步骤
- 根据优化后的结果已经设置好length为151mm,S11输入回波损耗分析如图2-2-4所示,在Result栏可绘制Z Parameter Plot分析输入阻抗图像,选择re(实部)和im(虚部);
- 绘制辐射方向图,在Radiation一栏添加3D视图、E面、H面的远场辐射的求解方式,设置Phi角和Theta角范围如图2-3-1,图2-3-2,图2-3-3所示

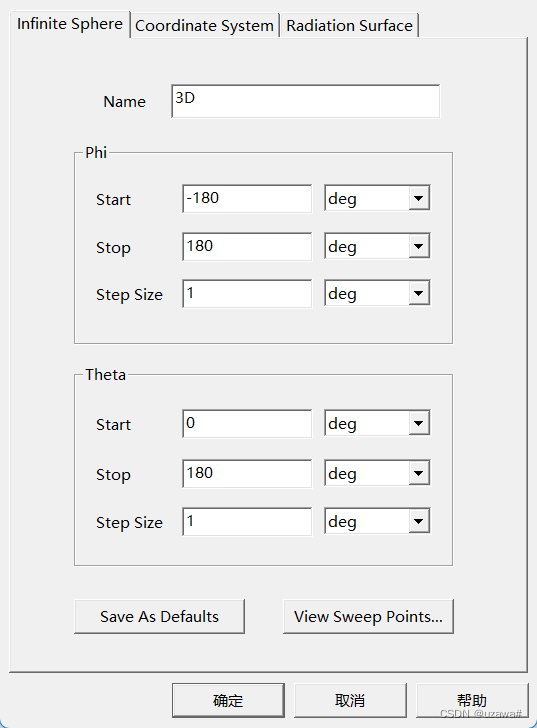

图2-3-1 3D求解设置

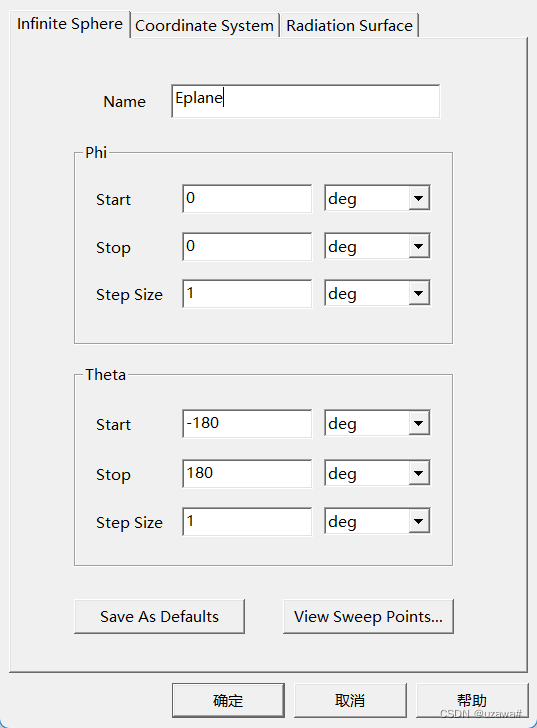

图2-3-2 Eplane求解设置

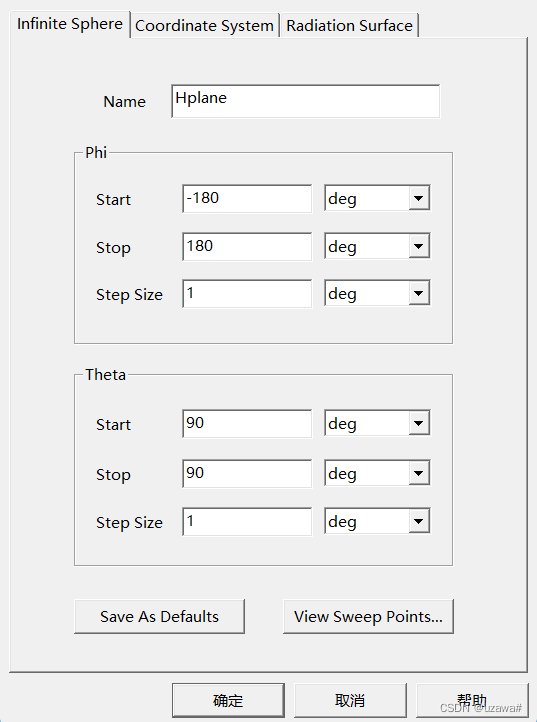

图2-3-3 Hplane求解设置
3. 在Result一栏右键Create Far Fields Report-3D Polar Plot,依次在Geometry栏选择3D、Eplane、Hplane,绘制辐射方向图。
仿真结果

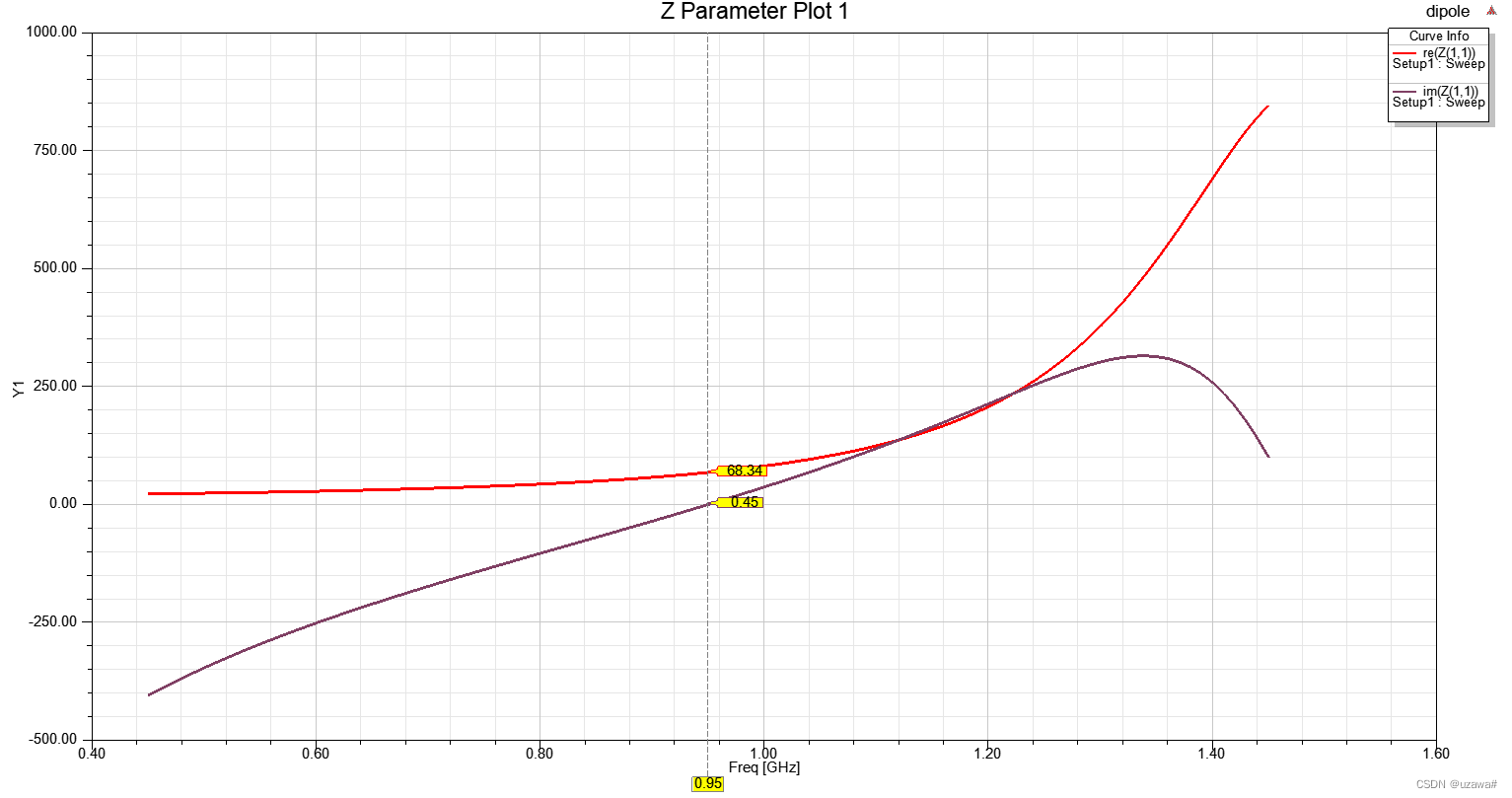

图2-3-4 输入阻抗特性

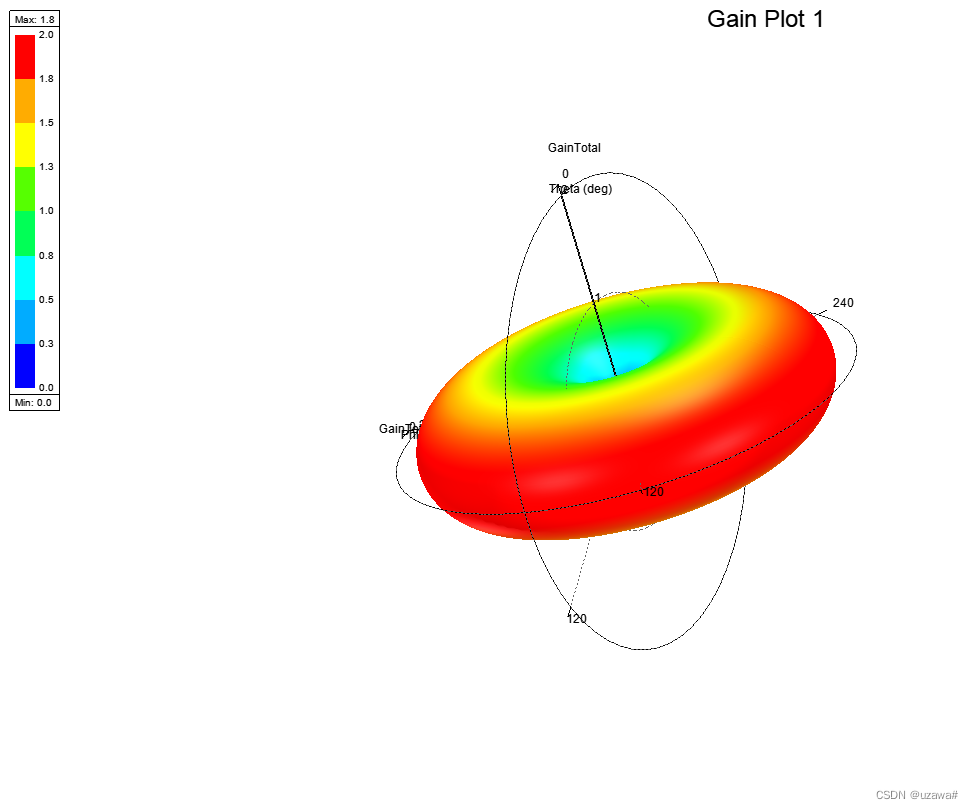

图2-3-5 辐射场3D图示
图2-3-6 Eplane辐射场图示

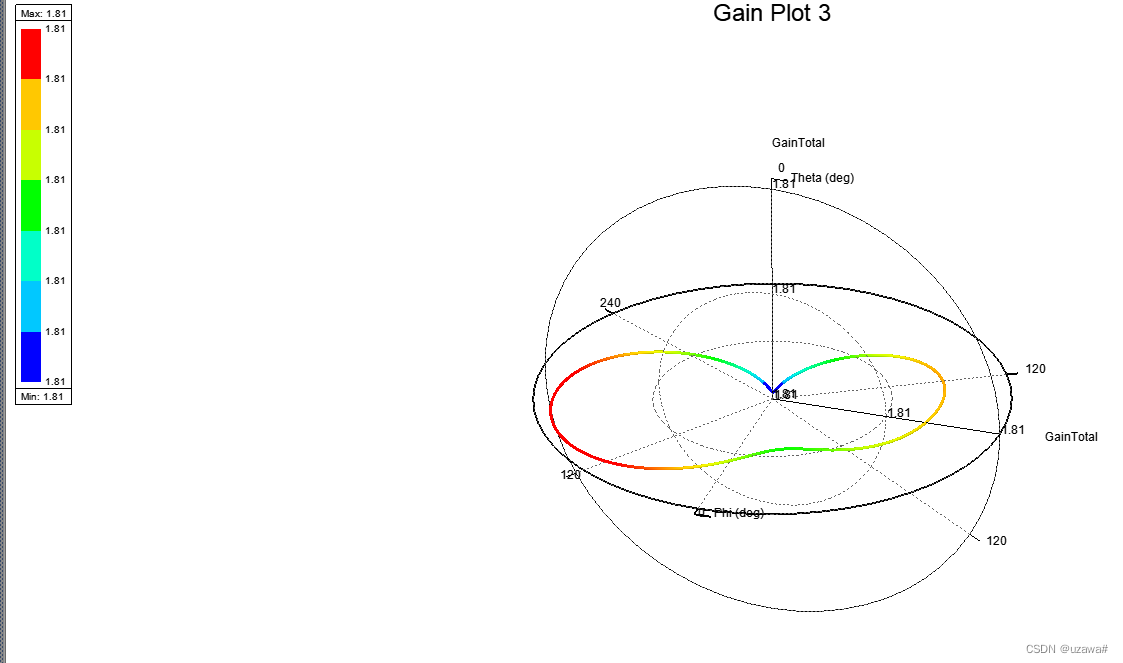

图2-3-7 Hplane辐射场图示
结果分析
- 输入阻抗分析
对称振子的工作波长λ=lambda=315.8mm=0.3158m,对称振子长度为length=2h=151mm=0.151m,波长缩短系数n1≈1.04,
相位常数β=n1*(2π)/λ≈20.69Ω;
β*h≈1.57
由于h/λ=0.239,故辐射电阻近似公式为 R ∑ ≈ 24.7 ( β h ) 2.4 ≈ 72.0435 Ω ; R_{\sum } ≈24.7(\beta h)^{2.4} ≈72.0435Ω; R∑≈24.7(βh)2.4≈72.0435Ω;
对称振子的平均特性阻抗为 Z 0 ‾ = 120 ( l n ( 2 h a ) − 1 ) = 482.07 \overline{Z0} =120(ln(\frac{2h}{a} )-1)=482.07 Z0=120(ln(a2h)−1)=482.07
将以上 R ∑ 、 Z 0 及 R_{\sum } 、Z0及 R∑、Z0及β代入输入阻抗公式 Z i n = R Σ sin 2 β h − j Z ˉ 0 cot β h \mathrm{Z}_{i n}=\frac{R_{\Sigma}}{\sin ^{2} \beta h}-j \bar{Z}_{0} \cot \beta h Zin=sin2βhRΣ−jZˉ0cotβh
得到Zin≈72-0.384j(Ω),如图2-3-4所示为仿真模拟得到的半波对称振子天线模型的输入阻抗特性曲线,可以观察到当f=0.95GHz时的输入阻抗值实部与虚部与理论计算值近似,且在串联谐振点附近输入电阻随频率变化平缓,可以验证得出半波对称振子便于同馈线的匹配,且具有较好的频率特性 - 对称振子的场只有
E
θ
H
φ
,
E^{\theta } H^{\varphi} ,
EθHφ,相互垂直且同相位,通过图2-3-5可以看出对称振子的辐射场是一个沿着径向
e
r
⃗
\vec{e_{r} }
er 向外传播的电磁波(TEM波),天线的归一化方向函数
F
(
θ
)
=
∣
E
(
θ
,
φ
)
∣
∣
E
max
∣
=
∣
cos
(
β
h
cos
θ
)
−
cos
β
h
sin
θ
∣
F(\theta)=\frac{|E(\theta,\varphi)|}{|E\text{max}|}=|\frac{\cos(\beta h\text{cos}\theta)-\text{cos}\beta h}{\text{sin}\theta}|
F(θ)=∣Emax∣∣E(θ,φ)∣=∣sinθcos(βhcosθ)−cosβh∣
说明了对称振子辐射具有方向性,将h=λ/4代入可得 F ( θ ) = ∣ cos ( π 2 cos θ ) sin θ ∣ F(\theta)=|\frac{\cos(\frac{\pi}{2}\cos\theta)}{\sin\theta}| F(θ)=∣sinθcos(2πcosθ)∣
HFSS仿真得到的半波对称振子的辐射场 E θ H φ 如图 2 − 3 − 6 , 2 − 3 − 7 E^{\theta } H^{\varphi} 如图2-3-6,2-3-7 EθHφ如图2−3−6,2−3−7所示
