划分子网与静态路由通信

题目

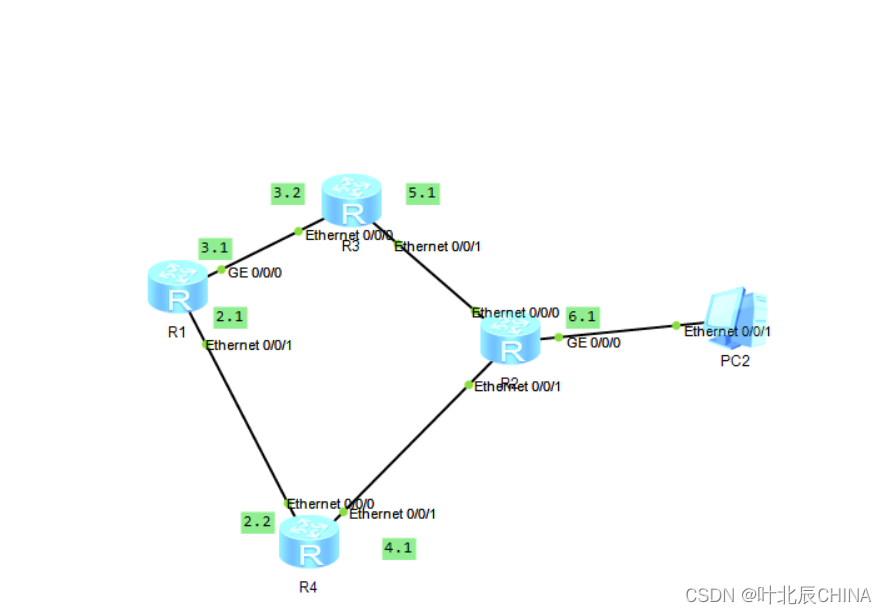

如上面两张图所示，第一张为第二张的升级版本，其原理也是类似。

第二张图片的通信原理：

假设我们的IP地址都在192.168.0.0~192.168.255.254范围选择，则需要5个部分，若想要每一台设备都能互相访问，则将其未直接联系的设备进行联系
如R1的操作如下：
ip route-static 192.168.2.0 255.255.255.0 192.168.2.2
ip route-static 192.168.4.0 255.255.255.0 192.168.2.2
ip route-static 192.168.5.0 255.255.255.0 192.168.3.2
ip route-static 192.168.6.0 255.255.255.0 192.168.3.2
ip route-static 192.168.6.0 255.255.255.0 192.168.2.2
通过添加静态路由实现通信访问，其它的路由器操作也是类似操作，

第一个图片的通信原理：

第一个图片和第二个图片的操作原理类似：
所以可以分为以下操作：
一、r1到r5配置ip和端口以及环回
二、 r1奥r4 配置缺省路由，
三、r4-r5配置浮动静态路由
四、进行基础测试
五、r1~r4配置空接口防环路由防止出现黑洞和环路

重难点：

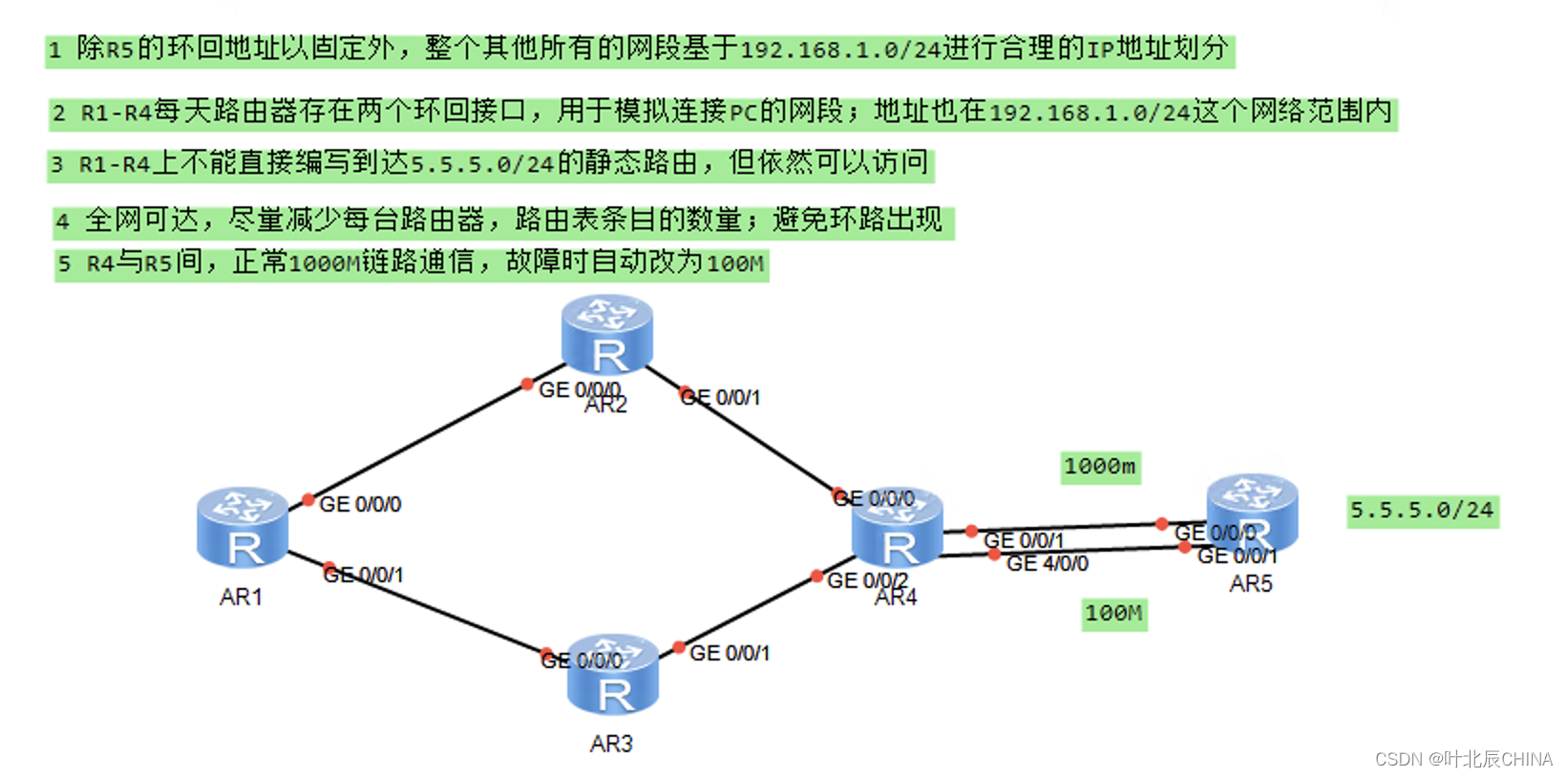

第一张图片与第二张图片不同的是还要进行ip地址的划分，如图所知，我们可以知道我们需要6个骨干链路网段和R1-R4每个路由器存在两个环回接口，所以一共是14个网段。如下图：

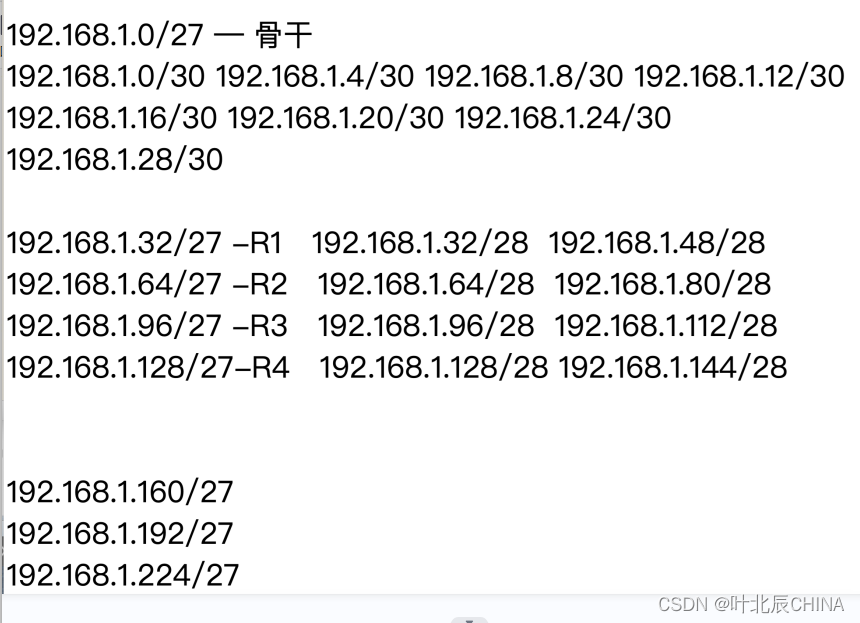

由上图得：本题在划分子网的时候，需要先分化出6个骨干，然后再划分各个接口之间的网段。当ip划分号之后，即可进行配置。然后按照图一的原理进行静态路由，其中在进行静态路由的过程中，我们可以近似的把划分的网段当做一个电脑的ip来进行操作。以下是各个路由器的配置：

r1:

ip route-static 0.0.0.0 0.0.0.0 192.168.1.2
ip route-static 0.0.0.0 0.0.0.0 192.168.1.6
ip route-static 192.168.1.8 255.255.255.252 192.168.1.6
ip route-static 192.168.1.12 255.255.255.252 192.168.1.2
ip route-static 192.168.1.16 255.255.255.252 192.168.1.6
ip route-static 192.168.1.16 255.255.255.252 192.168.1.2
ip route-static 192.168.1.32 255.255.255.224 NULL0
ip route-static 192.168.1.64 255.255.255.224 192.168.1.2
ip route-static 192.168.1.96 255.255.255.224 192.168.1.6
ip route-static 192.168.1.128 255.255.255.224 192.168.1.2
ip route-static 192.168.1.128 255.255.255.224 192.168.1.6

r2:

ip route-static 0.0.0.0 0.0.0.0 192.168.1.14
ip route-static 192.168.1.4 255.255.255.252 192.168.1.1
ip route-static 192.168.1.12 255.255.255.252 192.168.1.14
ip route-static 192.168.1.16 255.255.255.252 192.168.1.14
ip route-static 192.168.1.32 255.255.255.224 192.168.1.1
ip route-static 192.168.1.64 255.255.255.224 NULL0
ip route-static 192.168.1.96 255.255.255.224 192.168.1.14
ip route-static 192.168.1.96 255.255.255.224 192.168.1.1
ip route-static 192.168.1.128 255.255.255.224 192.168.1.14

r3:

ip route-static 0.0.0.0 0.0.0.0 192.168.1.10
ip route-static 192.168.1.0 255.255.255.252 192.168.1.5
ip route-static 192.168.1.8 255.255.255.252 192.168.1.10
ip route-static 192.168.1.32 255.255.255.224 192.168.1.5
ip route-static 192.168.1.64 255.255.255.224 192.168.1.10
ip route-static 192.168.1.64 255.255.255.224 192.168.1.5
ip route-static 192.168.1.96 255.255.255.224 NULL0
ip route-static 192.168.1.128 255.255.255.224 192.168.1.10

r4:

ip route-static 0.0.0.0 0.0.0.0 192.168.1.18
ip route-static 0.0.0.0 0.0.0.0 192.18.1.22 preference 61
ip route-static 12.168.1.128 255.255.255.224 NULL0
ip route-static 192.168.1.0 255.255.255.252 192.168.1.13
ip route-static 192.168.1.4 255.255.255.252 192.168.1.9
ip route-static 192.168.1.32 255.255.255.224 192.168.1.13
ip route-static 192.168.1.32 255.255.255.224 192.168.1.9
ip route-static 192.168.1.64 255.255.255.224 192.168.1.13
ip route-static 192.168.1.96 255.255.255.224 192.168.1.9

r5:

ip route-static 5.5.5.0 255.255.255.0 NULL0
ip route-static 192.168.1.0 255.255.255.252 192.168.1.17
ip route-static 192.168.1.0 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.4 255.255.255.252 192.168.1.17
ip route-static 192.168.1.4 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.8 255.255.255.252 192.168.1.17
ip route-static 192.168.1.8 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.12 255.255.255.252 192.168.1.17
ip route-static 192.168.1.12 255.255.255.252 192.168.1.21 preference 61
ip route-static 192.168.1.32 255.255.255.224 192.168.1.17
ip route-static 192.168.1.32 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.64 255.255.255.224 192.168.1.17
ip route-static 192.168.1.64 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.96 255.255.255.224 192.168.1.17
ip route-static 192.168.1.96 255.255.255.224 192.168.1.21 preference 61
ip route-static 192.168.1.128 255.255.255.224 192.168.1.17
ip route-static 192.168.1.128 255.255.255.224 192.168.1.21 preference 61

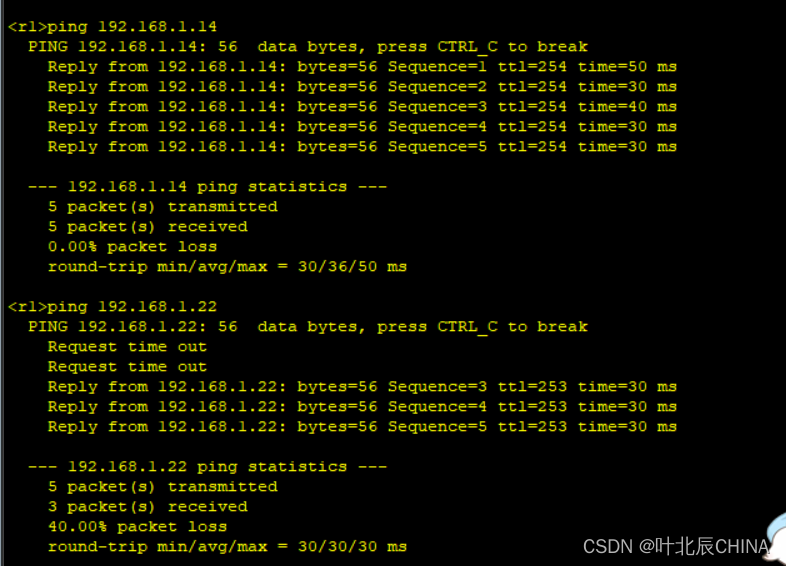

测试：

ping 5.5.5.1
ping 192.168.1.65
ping 192.168.1.9
ping 192.68.1.14
ping 192.168.1.22

总结

本次的实验，主要锻炼了，子网划分的实际运用，静态路由 的基本配置，
浮动静态路由的配置使用，回环的配置。还有缺省路由的使用配置，
以及防止黑洞和环路产生的——空接口防环路由操作，避免网络的通信访问存在巨大的风险 。
而在以后的工作和学习当中，应当保持一颗冷静的心，同时逐渐熟练划分子网等知识的运用。
