一、项目目的：
1、掌握LCD1602、DS18B20、DS1302模块的工作原理及使用方法
2、学习单片机通过单总线（DS18B20）和三线接口（DS1302）与传感器通信
3、实现开发板上实时温度、时间的采集与LCD显示
4、理解中断机制在传感器数据采集中的应用（可选拓展）
二、项目内容：
1、普中51单片机开发板结构及使用步骤
2、keil软件的基本操作
3、proteus绘制原理图基本步骤
4、硬件功能：
①：LCD1602显示两行信息：
TIME 12:59:30
TEMP 25.6℃
②：DS18B20实时采集环境温度（精度±0.5℃）
⑥：DS1302提供实时时钟（支持断电续走）
5、软件功能
①初始化各模块并实现数据读取
②定时刷新显示
三、前期准备：
硬件材料：
普中科技51开发板(板载DS1302与DS18B20)，LCD1602.
软件准备：
keil，普中科技烧录工具。
四、代码：
main.c
#include "LCD1602.h"
#include "DS18B20.h"
#include "ds1302.h"
float Temp0;
void main()
{
ds1302_init();//初始化DS1302
LCD1602_Init();
LCD_ShowString(1, 1, "TEMP:");
LCD_ShowString(2, 1, "TIME:");
while(1)
{
ds1302_read_time();
Temp0 = DS18B20_ReadTemp();
if (Temp0 < 0)
{
LCD_ShowChar(1, 6, '-');
Temp0 = -Temp0;
}
else
{
LCD_ShowChar(1, 6, '+');
}
LCD_ShowNub(1, 7, Temp0, 3);
LCD_ShowChar(1, 10, '.');
LCD_ShowNub(1, 11, (unsigned long)(Temp0 * 10000) % 10000, 4);
LCD_ShowNub(2, 6, gDS1302_TIME[2]/16, 1);
LCD_ShowNub(2, 7, gDS1302_TIME[2]&0x0f, 1);
LCD_ShowChar(2, 8, ':');
LCD_ShowNub(2, 9, gDS1302_TIME[1]/16, 1);
LCD_ShowNub(2, 10, gDS1302_TIME[1]&0x0f, 1);
LCD_ShowChar(2, 11, ':');
LCD_ShowNub(2, 12, gDS1302_TIME[0]/16, 1);
LCD_ShowNub(2, 13, gDS1302_TIME[0]&0x0f, 1);
}
}One_wire.c
#include <REGX52.H>
#include <INTRINS.H>
sbit One_Wire_Data = P3^7;
void One_Wire_Delay10us(unsigned char xus) //@11.0592MHz 单总线专用延时
{
unsigned char data i;
while(xus--)
{
i = 2;
while (--i);
}
}
void One_Wire_Delay5us(void) //@11.0592MHz
{
}
unsigned char One_Wire_Init(void)
{
unsigned char One_Wire_ACK = 0;
One_Wire_Data = 1;
One_Wire_Data = 0; // 拉低总线500us
One_Wire_Delay10us(50);
One_Wire_Data = 1; // 释放总线
One_Wire_Delay10us(6); // 等待100us, 如果总线被拉低，说明从机有响应，否则未响应
One_Wire_ACK = One_Wire_Data;
One_Wire_Delay10us(50); // 时序要求最小480us，延时400us让时序完整
return One_Wire_ACK;
}
void One_Wire_WriteData(unsigned char Data)
{
unsigned char i;
for (i = 0; i < 8; i++)
{
if(Data & (0x01 << i))
{
One_Wire_Data = 0;
One_Wire_Delay5us();
One_Wire_Data = 1;
One_Wire_Delay10us(6);
}
else
{
One_Wire_Data = 0;
One_Wire_Delay10us(6);
}
One_Wire_Data = 1;
One_Wire_Delay10us(1);
}
}
unsigned char One_Wire_ReadData(void)
{
unsigned char i, Data = 0x00;
for (i = 0; i < 8; i++)
{
One_Wire_Data = 0;
One_Wire_Delay5us();
One_Wire_Data = 1;
One_Wire_Delay5us();
if (One_Wire_Data)
{
Data |= (0x01 << i);
}
One_Wire_Data = 1;
One_Wire_Delay10us(6);
}
return Data;
}Oner_wrie.h
#ifndef __ONE_WIRE_H__
#define __ONE_WIRE_H__
unsigned char One_Wire_Init(void);
void One_Wire_WriteData(unsigned char Data);
unsigned char One_Wire_ReadData(void);
#endifds18b20.c
#include <REGX52.H>
#include "One_Wire.h"
#include "Delay1ms.h"
float DS18B20_ReadTemp()
{
unsigned char Htemp, Ltemp;
int Temp1;
float Temp;
One_Wire_Init();
One_Wire_WriteData(0xCC);
One_Wire_WriteData(0x44);
One_Wire_Init();
One_Wire_WriteData(0xCC);
One_Wire_WriteData(0xBE);
Ltemp = One_Wire_ReadData();
Htemp = One_Wire_ReadData();
Temp1 = Htemp << 8 | Ltemp;
Temp = Temp1 / 16.0;
return Temp;
}ds18b20.h
#ifndef __DS18B20_H__
#define __DS18B20_H__
float DS18B20_ReadTemp();
#endifds1302.c
#include "ds1302.h"
#include "intrins.h"
//---DS1302写入和读取时分秒的地址命令---//
//---秒分时日月周年 最低位读写位;-------//
int gREAD_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
int gWRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};
//---DS1302时钟初始化2021年5月20日星期四13点51分47秒。---//
//---存储顺序是秒分时日月周年,存储格式是用BCD码---//
int gDS1302_TIME[7] = {0x47, 0x51, 0x13, 0x20, 0x04, 0x05, 0x21};
/*******************************************************************************
* 函 数 名 : ds1302_write_byte
* 函数功能 : DS1302写单字节
* 输 入 : addr：地址/命令
dat：数据
* 输 出 : 无
*******************************************************************************/
void ds1302_write_byte(int addr,int dat)
{
int i=0;
DS1302_RST=0;
_nop_();
DS1302_CLK=0;//CLK低电平
_nop_();
DS1302_RST=1;//RST由低到高变化
_nop_();
for(i=0;i<8;i++)//循环8次，每次写1位，先写低位再写高位
{
DS1302_IO=addr&0x01;
addr>>=1;
DS1302_CLK=1;
_nop_();
DS1302_CLK=0;//CLK由低到高产生一个上升沿，从而写入数据
_nop_();
}
for(i=0;i<8;i++)//循环8次，每次写1位，先写低位再写高位
{
DS1302_IO=dat&0x01;
dat>>=1;
DS1302_CLK=1;
_nop_();
DS1302_CLK=0;
_nop_();
}
// DS1302_RST=0;//RST拉低
_nop_();
}
/*******************************************************************************
* 函 数 名 : ds1302_read_byte
* 函数功能 : DS1302读单字节
* 输 入 : addr：地址/命令
* 输 出 : 读取的数据
*******************************************************************************/
int ds1302_read_byte(int addr)
{
int i=0;
int temp=0;
int value=0;
DS1302_RST=0;
_nop_();
DS1302_CLK=0;//CLK低电平
_nop_();
DS1302_RST=1;//RST由低到高变化
_nop_();
for(i=0;i<8;i++)//循环8次，每次写1位，先写低位再写高位
{
DS1302_IO=addr&0x01;
addr>>=1;
DS1302_CLK=1;
_nop_();
DS1302_CLK=0;//CLK由低到高产生一个上升沿，从而写入数据
_nop_();
}
for(i=0;i<8;i++)//循环8次，每次读1位，先读低位再读高位
{
temp=DS1302_IO;
value=(temp<<7)|(value>>1);//先将value右移1位，然后temp左移7位，最后或运算
DS1302_CLK=1;
_nop_();
DS1302_CLK=0;
_nop_();
}
// DS1302_RST=0;//RST拉低
_nop_();
DS1302_CLK=1;//对于实物中，P3.4口没有外接上拉电阻的，此处代码需要添加，使数据口有一个上升沿脉冲。
_nop_();
DS1302_IO = 0;
_nop_();
DS1302_IO = 1;
_nop_();
return value;
}
/*******************************************************************************
* 函 数 名 : ds1302_init
* 函数功能 : DS1302初始化时间
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void ds1302_init(void)
{
int i=0;
ds1302_write_byte(0x8E,0X00);
for(i=0;i<7;i++)
{
ds1302_write_byte(gWRITE_RTC_ADDR[i],gDS1302_TIME[i]);
}
ds1302_write_byte(0x8E,0X80);
}
/*******************************************************************************
* 函 数 名 : ds1302_read_time
* 函数功能 : DS1302读取时间
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void ds1302_read_time(void)
{
int i=0;
for(i=0;i<7;i++)
{
gDS1302_TIME[i]=ds1302_read_byte(gREAD_RTC_ADDR[i]);
}
}
ds1302.h
#ifndef _ds1302_H
#define _ds1302_H
#include "REG52.h"
//管脚定义
sbit DS1302_RST=P3^5;//复位管脚
sbit DS1302_CLK=P3^6;//时钟管脚
sbit DS1302_IO=P3^4;//数据管脚
//变量声明
extern int gDS1302_TIME[7];//存储时间;
//函数声明
void ds1302_init(void);
void ds1302_read_time(void);
#endifLCD1602.c
#include <REGX52.H>
#include <INTRINS.H>
#define LCD_DATA P0
sbit LCD1602_RS = P2^6;
sbit LCD1602_EN = P2^7;
sbit LCD1602_WR = P2^5;
void LCD1602_Delay1ms(void) //@11.0592MHz
{
unsigned char data i, j;
_nop_();
i = 2;
j = 199;
do
{
while (--j);
} while (--i);
}
void LCD1602_WriteCmd(unsigned char Cmd)
{
LCD1602_RS = 0;
LCD1602_WR = 0;
LCD1602_EN = 0;
LCD_DATA = Cmd;
LCD1602_EN = 1;
LCD1602_Delay1ms();
LCD1602_EN = 0;
LCD1602_Delay1ms();
}
void LCD1602_WriteData(unsigned char Data)
{
LCD1602_RS = 1;
LCD1602_WR = 0;
LCD1602_EN = 0;
LCD_DATA = Data;
LCD1602_EN = 1;
LCD1602_Delay1ms();
LCD1602_EN = 0;
LCD1602_Delay1ms();
}
void LCD1602_Init()
{
LCD1602_WriteCmd(0x38);
LCD1602_WriteCmd(0x0C);
LCD1602_WriteCmd(0x06);
LCD1602_WriteCmd(0x01);
}
// 用于设置位置，在哪里显示。
void Set_Position(unsigned char Row, unsigned char Col)
{
if (Row == 1)
{
LCD1602_WriteCmd(0x80 | (Col - 1)); // 映射的位置的数据最高位固定为1，所以真实的地址应该要再或上0x80
}
else
{
LCD1602_WriteCmd((0x80 | (Col - 1)) + 0x40);
}
}
// 在特定位置，显示 单个字节
void LCD_ShowChar(unsigned char Rows, unsigned char Cols, unsigned char Char)
{
Set_Position(Rows, Cols);
LCD1602_WriteData(Char);
}
// 在特定位置，显示 一个字符串
void LCD_ShowString(unsigned char Rows, unsigned char Cols, unsigned char String[])
{
unsigned char i;
Set_Position(Rows, Cols);
for (i = 0; String[i] != '\0'; i++)
{
LCD1602_WriteData(String[i]);
}
}
//123 / 100 % 10 = 1
//123 / 10 % 10 = 2
//123 / 1 % 10 = 3
// 用于计算某个数字的次方结果
unsigned int SetNub(unsigned char Nub, Len)
{
unsigned int NubValue = 1;
unsigned char i;
for (i = 0; i < (Len - 1); i++)
{
NubValue *= Nub;
}
return NubValue;
}
// 在特定位置，显示一个有符号数字(0 ~ 65535)
void LCD_ShowNub(unsigned char Rows, unsigned char Cols, unsigned int Nub, unsigned char Len)
{
unsigned char i;
Set_Position(Rows, Cols);
for (i = Len; i > 0; i--)
{
LCD1602_WriteData(((Nub / SetNub(10, i) % 10) + 0x30)); // 加上0x30是将数字转换成字符。例如数字0的十六进制ASCLL码为0x00，但是字符0的十六进制ASCLL码为0x30，所以直接加0x30就可以完成转换了。
}
}
// 在特定位置，显示一个有符号数字(-32768 ~ 32767)
void LCD_ShowSignedNub(unsigned char Rows, unsigned char Cols, int Nub, unsigned char Len)
{
unsigned char i;
Set_Position(Rows, Cols);
if (Nub >= 0)
{
LCD1602_WriteData('+');
for (i = Len; i > 0; i--)
{
LCD1602_WriteData(((Nub / SetNub(10, i) % 10) + 0x30)); // 加上0x30是将数字转换成字符。例如数字0的十六进制ASCLL码为0x00，但是字符0的十六进制ASCLL码为0x30，所以直接加0x30就可以完成转换了。
}
}
else
{
LCD1602_WriteData('-');
for (i = Len; i > 0; i--)
{
LCD1602_WriteData(((-(Nub) / SetNub(10, i) % 10) + 0x30)); // 加上0x30是将数字转换成字符。例如数字0的十六进制ASCLL码为0x00，但是字符0的十六进制ASCLL码为0x30，所以直接加0x30就可以完成转换了。
}
}
}
// 在特定位置，显示一个十六进制数 (0 ~ 0xFFFF)
void LCD_ShowHex(unsigned char Rows, unsigned char Cols, unsigned int Hex, unsigned char Len)
{
unsigned char i, HexNub;
Set_Position(Rows, Cols);
for (i = Len; i > 0; i--)
{
HexNub = (Hex / SetNub(16, i)) % 16;
if (HexNub < 10) LCD1602_WriteData(HexNub + 0x30);
else LCD1602_WriteData(HexNub + 55);
}
}
// 在特定位置，显示一个二进制数(0 ~ 1111 1111 1111 1111)
void LCD_ShowBin(unsigned char Rows, unsigned char Cols, unsigned int Bin, unsigned char Len)
{
unsigned char i, BinNub;
Set_Position(Rows, Cols);
for (i = Len; i > 0; i--)
{
BinNub = (Bin / SetNub(2, i)) % 2;
LCD1602_WriteData(BinNub + 0x30);
}
}LCD1602.h
#ifndef __LCD1602_H__
#define __LCD1602_H__
void LCD1602_Init();
void LCD1602_WriteCmd(unsigned char Cmd);
void LCD1602_WriteData(unsigned char Data);
void LCD_ShowChar(unsigned char Rows, unsigned char Cols, unsigned char Char);
void LCD_ShowString(unsigned char Rows, unsigned char Cols, unsigned char String[]);
void LCD_ShowNub(unsigned char Rows, unsigned char Cols, unsigned int Nub, unsigned char Len);
void LCD_ShowSignedNub(unsigned char Rows, unsigned char Cols, int Nub, unsigned char Len);
void LCD_ShowHex(unsigned char Rows, unsigned char Cols, unsigned int Hex, unsigned char Len);
void LCD_ShowBin(unsigned char Rows, unsigned char Cols, unsigned int Bin, unsigned char Len);
#endifdelay1ms.c
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms) //@11.0592MHz
{
unsigned char data i, j;
while(xms--)
{
_nop_();
i = 2;
j = 199;
do
{
while (--j);
} while (--i);
}
}
delay1ms.h
#include <REGX52.H>
#include <INTRINS.H>
void Delay1ms(unsigned int xms) //@11.0592MHz
{
unsigned char data i, j;
while(xms--)
{
_nop_();
i = 2;
j = 199;
do
{
while (--j);
} while (--i);
}
}

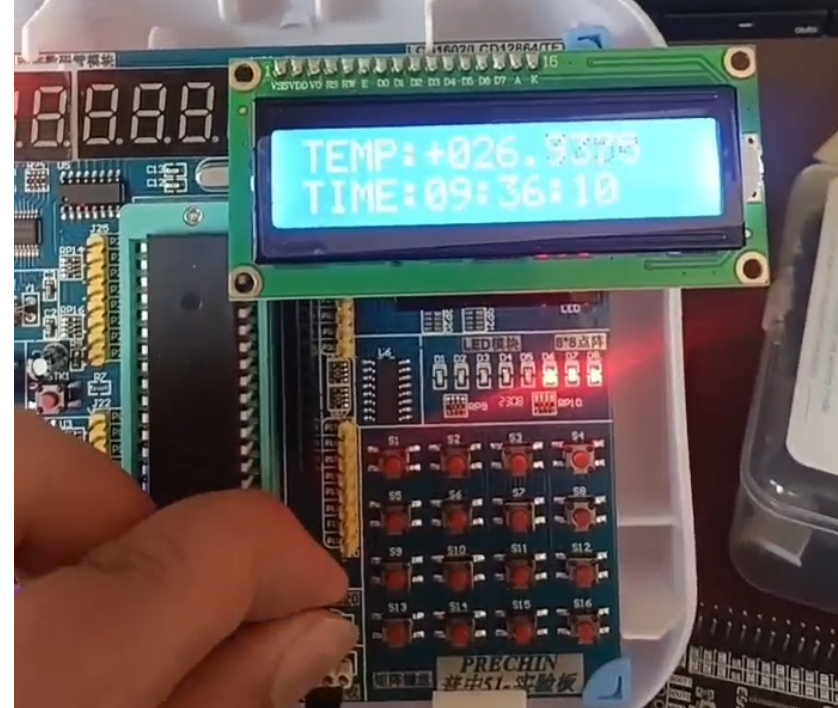

运行结果：
注意事项：
对于普中开发板中同时使用ds1302与ds18b20会发生引脚冲突。
在上述代码中ds1302的通信协议中如果将DS1302_RST拉低，也就是P3^5引脚拉低，会导致ds18b20无法正常通信。如果要同时使用这两个模块请注意。此结果只是针对普中开发板。
所以在代码中将P3^5引脚拉低的代码注释掉代码可以正常运行。

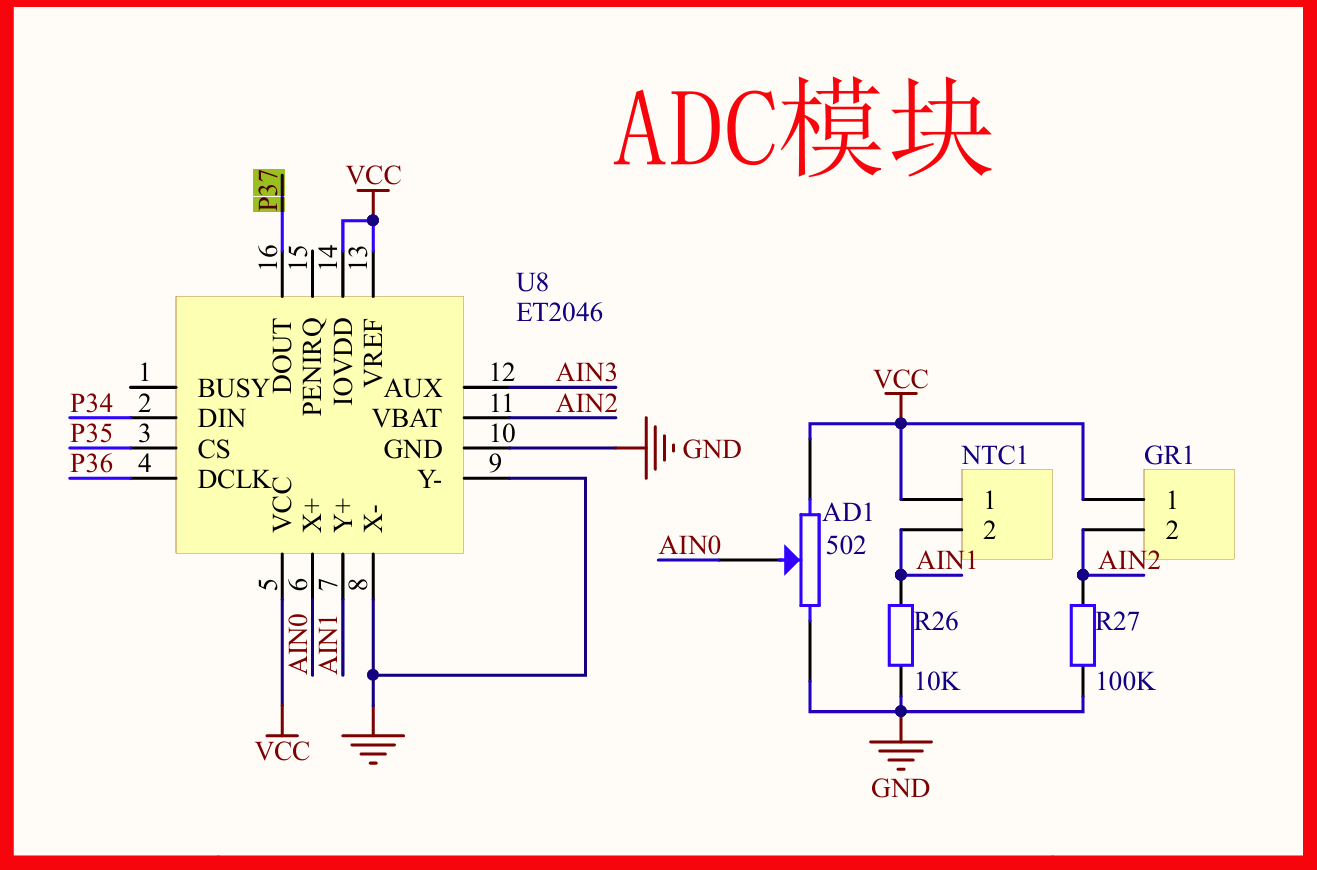

由图而知 当CS=0 DOUT=0 CS=1 DOUT为高阻状态
由此而知 当p35=0 p37=0
所以 当ds1302时钟芯片 和 温度ds18b20 工作时
一旦将 p35=0 那么p37=0 则使然 ds1302 和 ds18b20冲突
附件连接：
通过网盘分享的文件：STC51-------LCD1602+DS1302+DS18B20
链接: https://pan.baidu.com/s/178pfkL4p2ge4yR5upJqBJg 提取码: yp4s参考文献：
