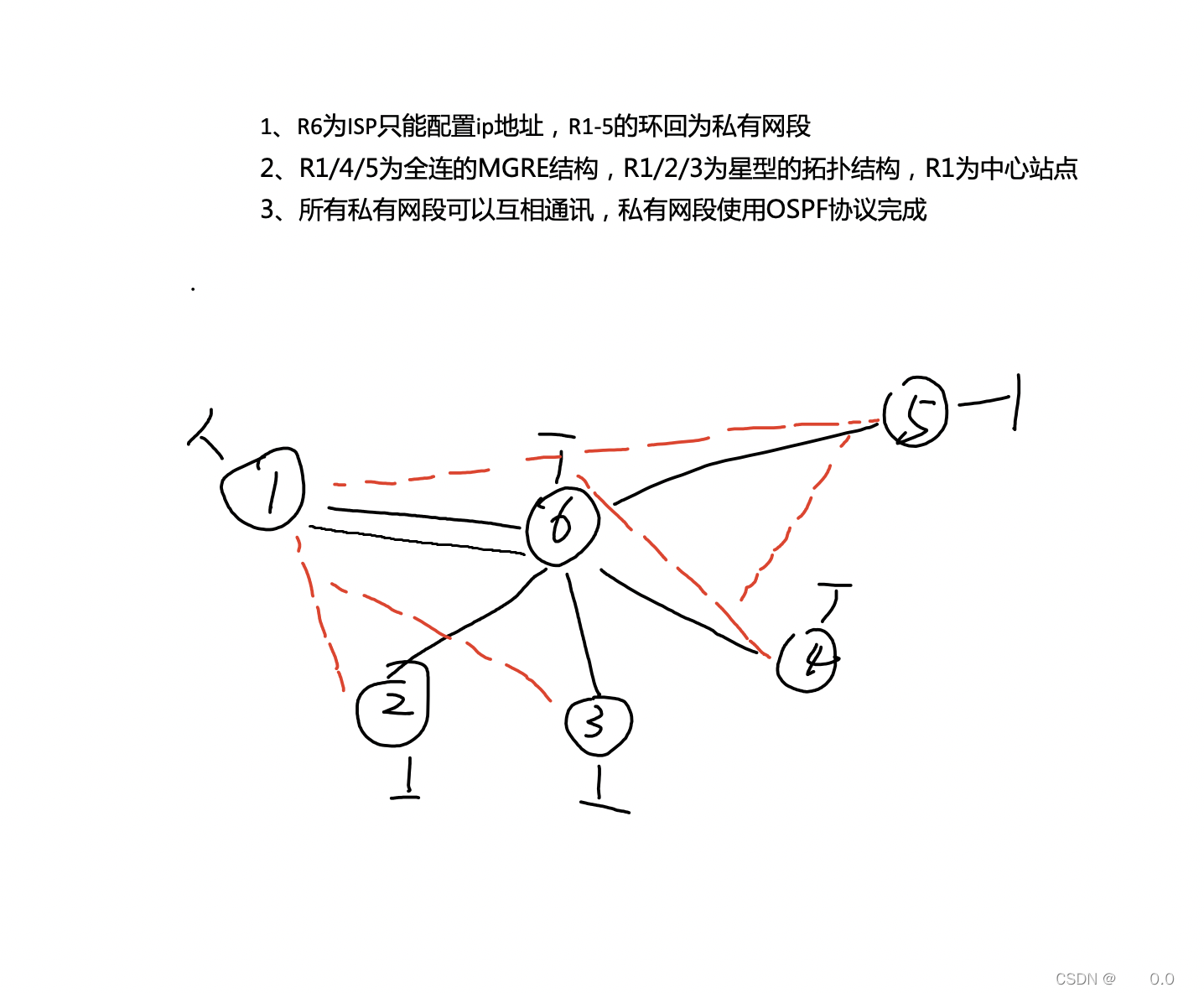

实验要求如下：

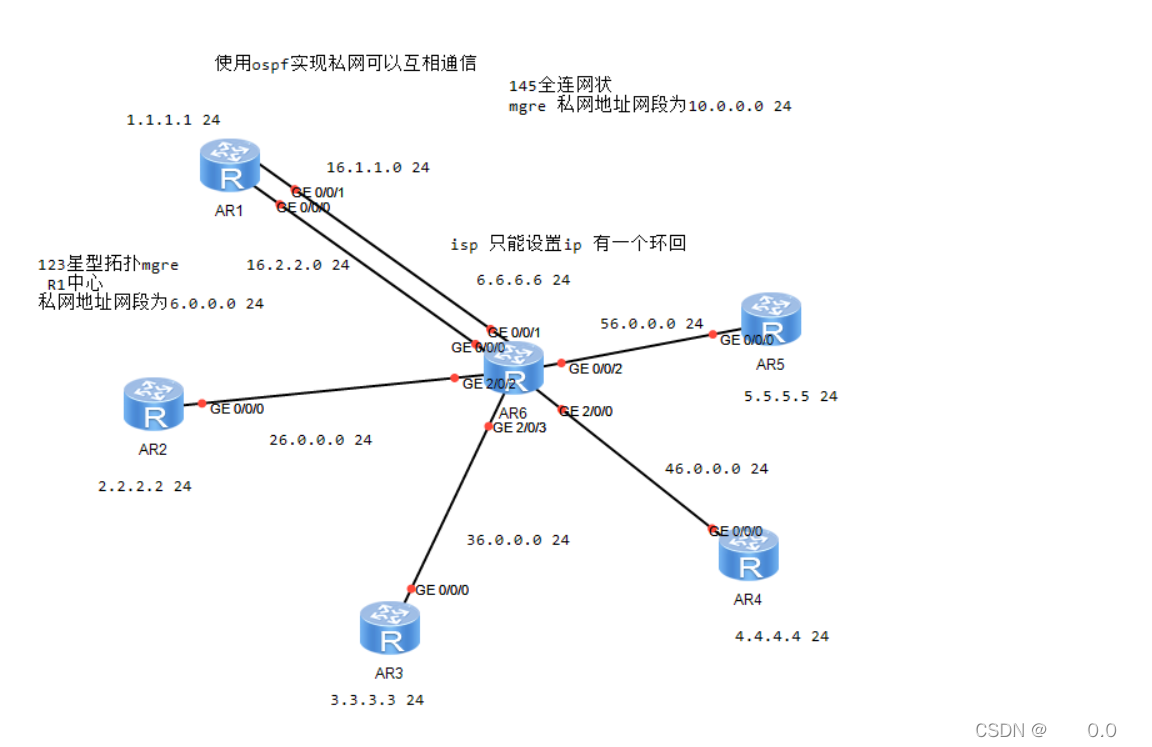

 下面是拓扑设计：

 首先配置IP：

[Huawei]sys R1
[R1]int l0
[R1-LoopBack0]ip add 1.1.1.1 24
[R1-LoopBack0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 16.1.1.1 24
[R1-GigabitEthernet0/0/1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 16.2.2.1 24
[R1-GigabitEthernet0/0/0]int t 0/0/0
[R1-Tunnel0/0/0]ip add 6.0.0.1 24
[R1-Tunnel0/0/0]int t0/0/1
[R1-Tunnel0/0/1]ip add 10.0.0.1 24

配置简单我们只展示接口ip表：
R1
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              16.2.2.1/24          up         up
GigabitEthernet0/0/1              16.1.1.1/24          up         up
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         1.1.1.1/24           up         up(s)
NULL0                             unassigned           up         up(s)
Tunnel0/0/0                       6.0.0.1/24           up         down
Tunnel0/0/1                       10.0.0.1/24          up         down
R2
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              26.0.0.1/24          up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         2.2.2.2/24           up         up(s)
NULL0                             unassigned           up         up(s)
Tunnel0/0/0                       6.0.0.2/24           up         down
R3
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              36.0.0.1/24          up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         3.3.3.3/24           up         up(s)
NULL0                             unassigned           up         up(s)
Tunnel0/0/0                       6.0.0.3/24           up         down
R4
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              46.0.0.1/24          up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         4.4.4.4/24           up         up(s)
NULL0                             unassigned           up         up(s)
Tunnel0/0/1                       10.0.0.4/24          up         down
R5
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              56.0.0.1/24          up         up
GigabitEthernet0/0/1              unassigned           down       down
GigabitEthernet0/0/2              unassigned           down       down
LoopBack0                         5.5.5.5/24           up         up(s)
NULL0                             unassigned           up         up(s)
Tunnel0/0/1                       10.0.0.5/24          up         down
R6
Interface                         IP Address/Mask      Physical   Protocol
GigabitEthernet0/0/0              16.2.2.2/24          up         up
GigabitEthernet0/0/1              16.1.1.2/24          up         up
GigabitEthernet0/0/2              56.0.0.2/24          up         up
GigabitEthernet2/0/0              46.0.0.2/24          up         up
GigabitEthernet2/0/1              unassigned           down       down
GigabitEthernet2/0/2              26.0.0.2/24          up         up
GigabitEthernet2/0/3              36.0.0.2/24          up         up
LoopBack0                         8.8.8.8/24           up         up(s)
NULL0                             unassigned           up         up(s)

至此R6的配置全部完毕因为作为ISP我们只配置它的ip地址

在配置VPN前要保证公网通信正常

需要写缺省指向R6

[R5]ip route-static 0.0.0.0 0 56.0.0.2
[R4]ip route-static 0.0.0.0 0 46.0.0.2
[R3]ip route-static 0.0.0.0 0 36.0.0.2
[R2]ip route-static 0.0.0.0 0 26.0.0.2
[R1]ip route-static 0.0.0.0 0 16.1.1.2
[R1]ip route-static 0.0.0.0 0 16.2.2.2

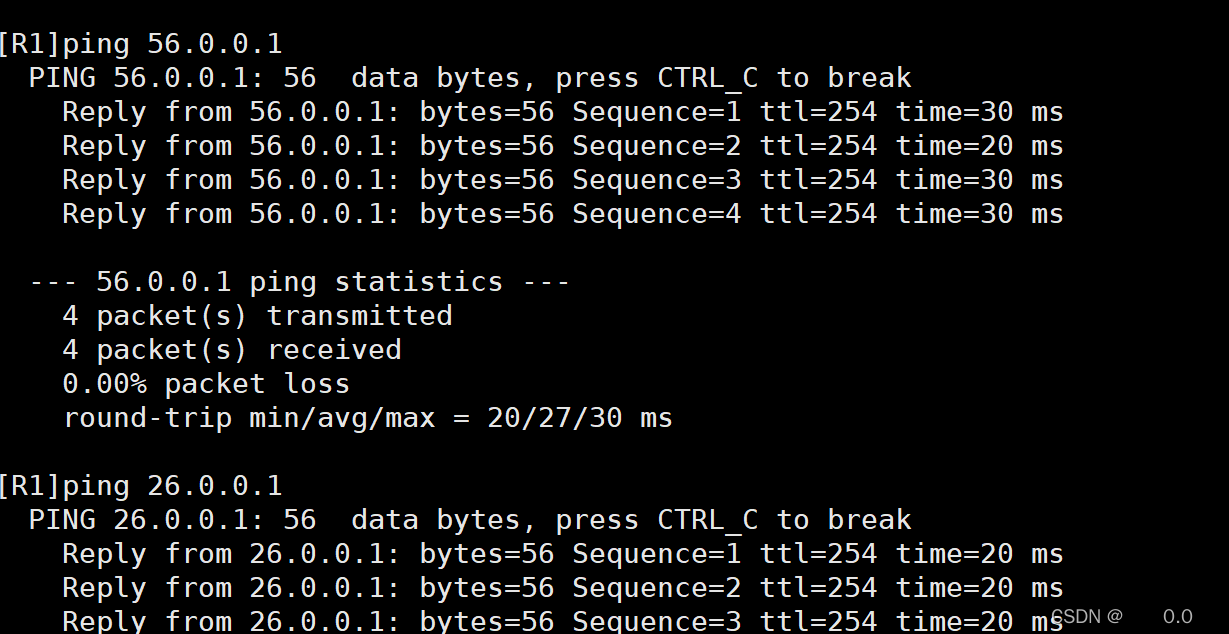

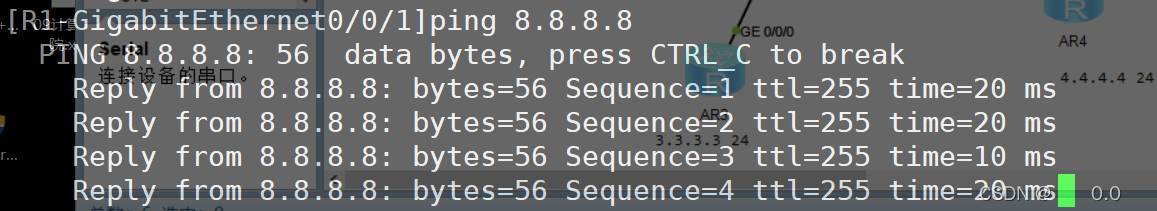

测试：

路由正常了 IP做完了 我们先将mgre vpn通道打开 组建好内网

为了组建网状mgre 我们采用让R4找R1注册 让R1找R5注册 让R5找R4来组建

先组建 10.0.0.0网段
网状mgre要求所有的
R1
[R1-Tunnel0/0/1]tunnel-protocol gre p2mp
[R1-Tunnel0/0/1]source 16.1.1.1
[R1-Tunnel0/0/1]nhrp entry multicast dynamic
让R1开启组播把动态的内容分享给其它（开启伪广播）
[R1-Tunnel0/0/1]nhrp entry 10.0.0.5 56.0.0.1 register
R4
[R4-Tunnel0/0/1]tunnel-protocol gre p2mp
[R4-Tunnel0/0/1]source 46.0.0.1
[R4-Tunnel0/0/1]nhrp entry 10.0.0.1 16.1.1.1 register
[R4-Tunnel0/0/1]nhrp entry multicast dynamic
让R4寻找到R1报道
R5
[R5-Tunnel0/0/1]tunnel-protocol gre p2m
[R5-Tunnel0/0/1]souerce
[R5-Tunnel0/0/1]source 56.0.0.1
[R5-Tunnel0/0/1]nhrp entry multicast dynamic
[R5-Tunnel0/0/1]nhrp entry 10.0.0.4 46.0.0.1 register

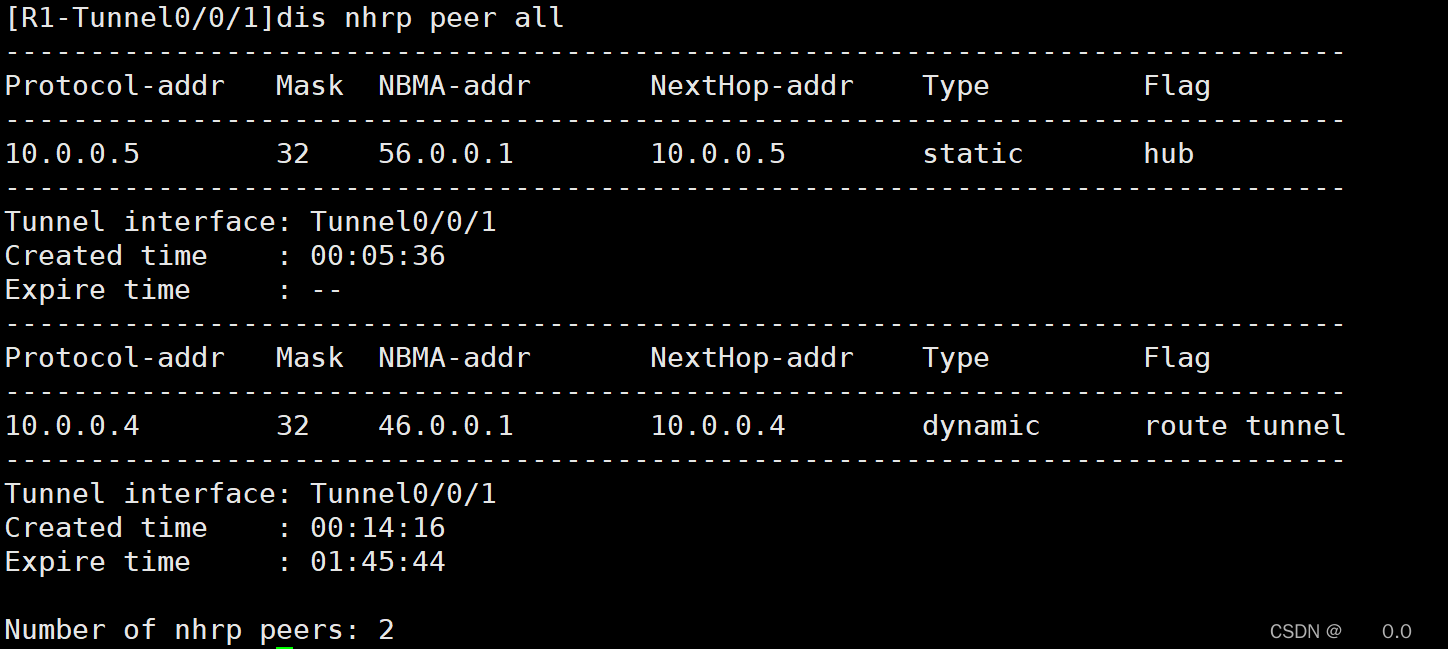

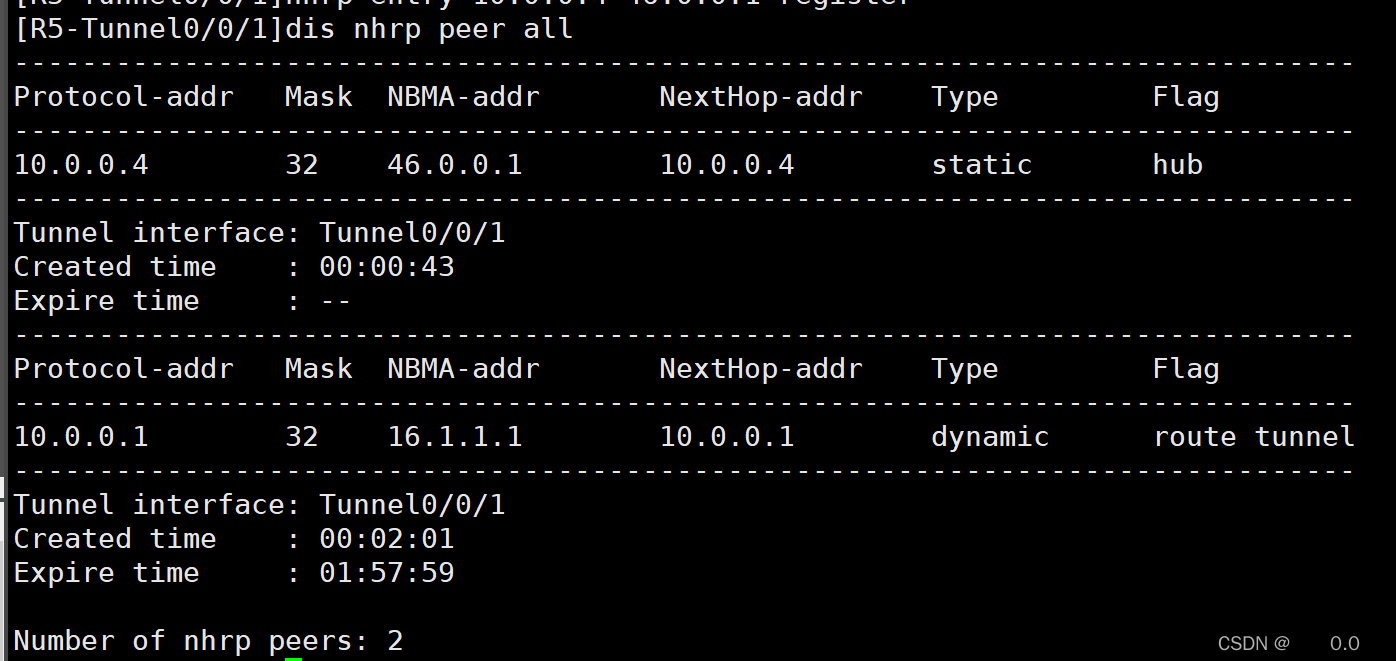

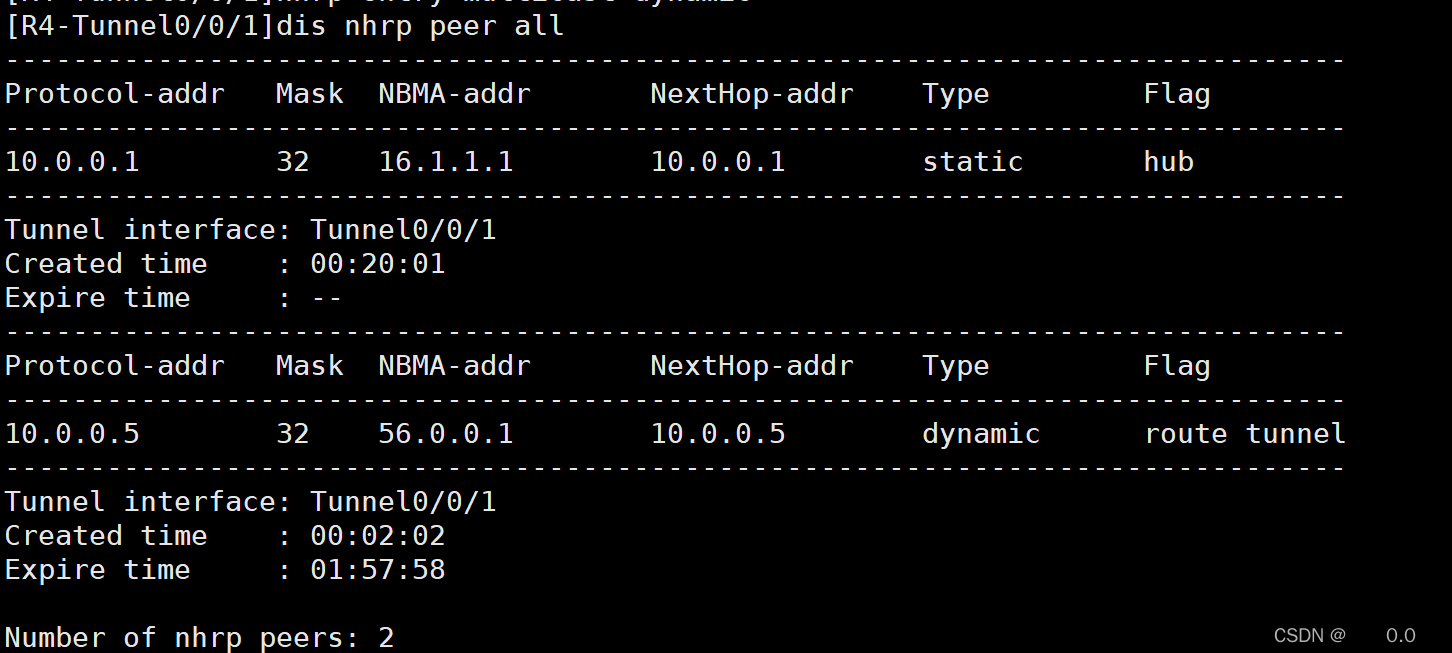

可以看到成功建立了网状结构

建立mgre的星型拓扑 使用R1做原点

[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]source 16.2.2.1
[R1-Tunnel0/0/0]nhrp entry multicast dynamic #开启伪广播
让R1做中心节点
[R1-Tunnel0/0/0]nhrp network-id 100
防止与另一个nhrp冲突
[R2-Tunnel0/0/0]tunnel-protocol gre p2mp
[R2-Tunnel0/0/0]nhrp entry 6.0.0.1 16.2.2.1 register
[R2-Tunnel0/0/0]source 26.0.0.1

[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source 36.0.0.1
[R3-Tunnel0/0/0]nhrp entry  6.0.0.1 16.2.2.1 register

 配置后 r1的 nhrp peer表：

[R1-Tunnel0/0/0]dis nhrp peer all
-------------------------------------------------------------------------------
Protocol-addr   Mask  NBMA-addr       NextHop-addr    Type         Flag
-------------------------------------------------------------------------------
10.0.0.5        32    56.0.0.1        10.0.0.5        static       hub
-------------------------------------------------------------------------------
Tunnel interface: Tunnel0/0/1
Created time    : 00:19:32
Expire time     : --
-------------------------------------------------------------------------------
Protocol-addr   Mask  NBMA-addr       NextHop-addr    Type         Flag
-------------------------------------------------------------------------------
10.0.0.4        32    46.0.0.1        10.0.0.4        dynamic      route tunnel
-------------------------------------------------------------------------------
Tunnel interface: Tunnel0/0/1
Created time    : 00:28:12
Expire time     : 01:31:48
-------------------------------------------------------------------------------
Protocol-addr   Mask  NBMA-addr       NextHop-addr    Type         Flag
-------------------------------------------------------------------------------
6.0.0.2         32    26.0.0.1        6.0.0.2         dynamic      route tunnel
-------------------------------------------------------------------------------
Tunnel interface: Tunnel0/0/0
Created time    : 00:03:26
Expire time     : 01:56:34
-------------------------------------------------------------------------------
Protocol-addr   Mask  NBMA-addr       NextHop-addr    Type         Flag
-------------------------------------------------------------------------------
6.0.0.3         32    36.0.0.1        6.0.0.3         dynamic      route tunnel
-------------------------------------------------------------------------------
Tunnel interface: Tunnel0/0/0
Created time    : 00:01:01
Expire time     : 01:58:59

Number of nhrp peers: 4

 使用ospf搭建路由：

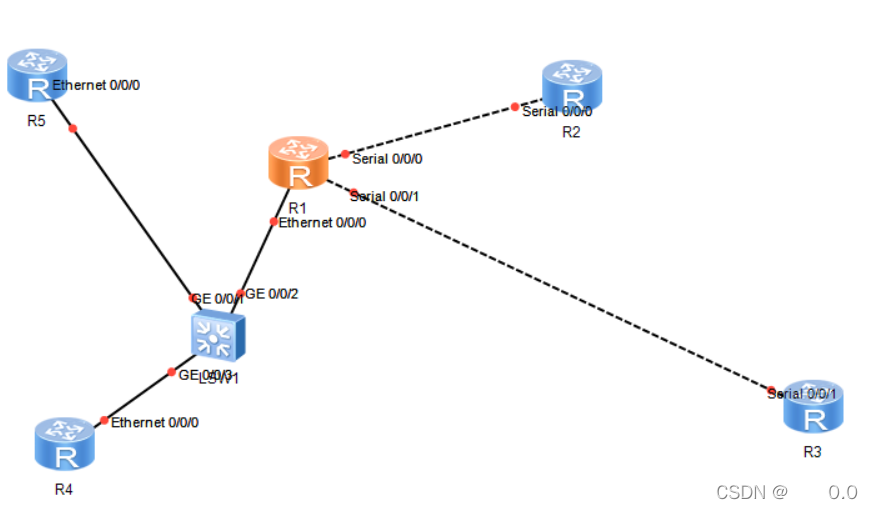

我们把图看成这样：

使用ospf让网络通畅 将路由建立

[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 6.0.0.0 0.0.0.255
[R1-Tunnel0/0/0]ospf network-type broadcast
[R1-Tunnel0/0/1]ospf network-type broadcast
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network  6.0.0.0 0.0.0.255
[R2-Tunnel0/0/0]ospf network-type broadcast
[R2-Tunnel0/0/0]ospf dr-priority 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 6.0.0.0  0.0.0.255
[R3-Tunnel0/0/0] ospf network-type broadcast
[R3-Tunnel0/0/0] ospf dr-priority 0
[R4-Tunnel0/0/1]ospf network-type b
[R5-Tunnel0/0/1]ospf network-type broadcast
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255
[R5-Tunnel0/0/1]ospf network-type broadcast
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]n
[R5-ospf-1-area-0.0.0.0]network 5.5.5.5 0.0.0.255
[R5-ospf-1-area-0.0.0.0]network 10.0.0.0 0.0.0.255

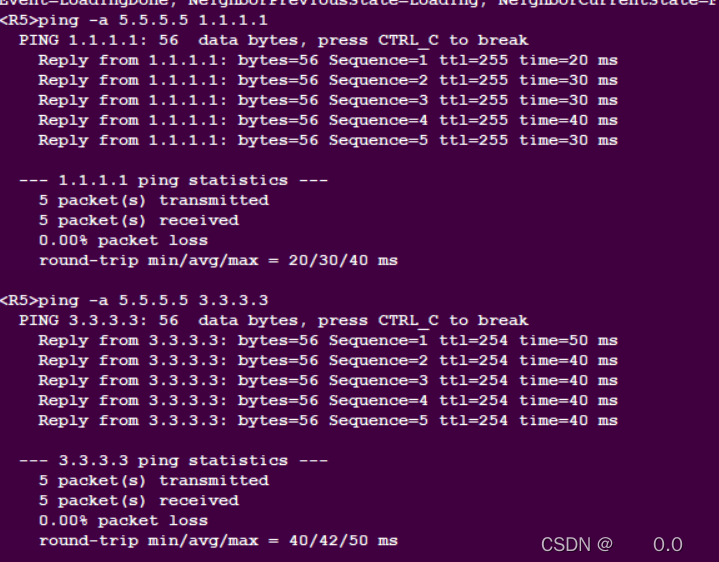

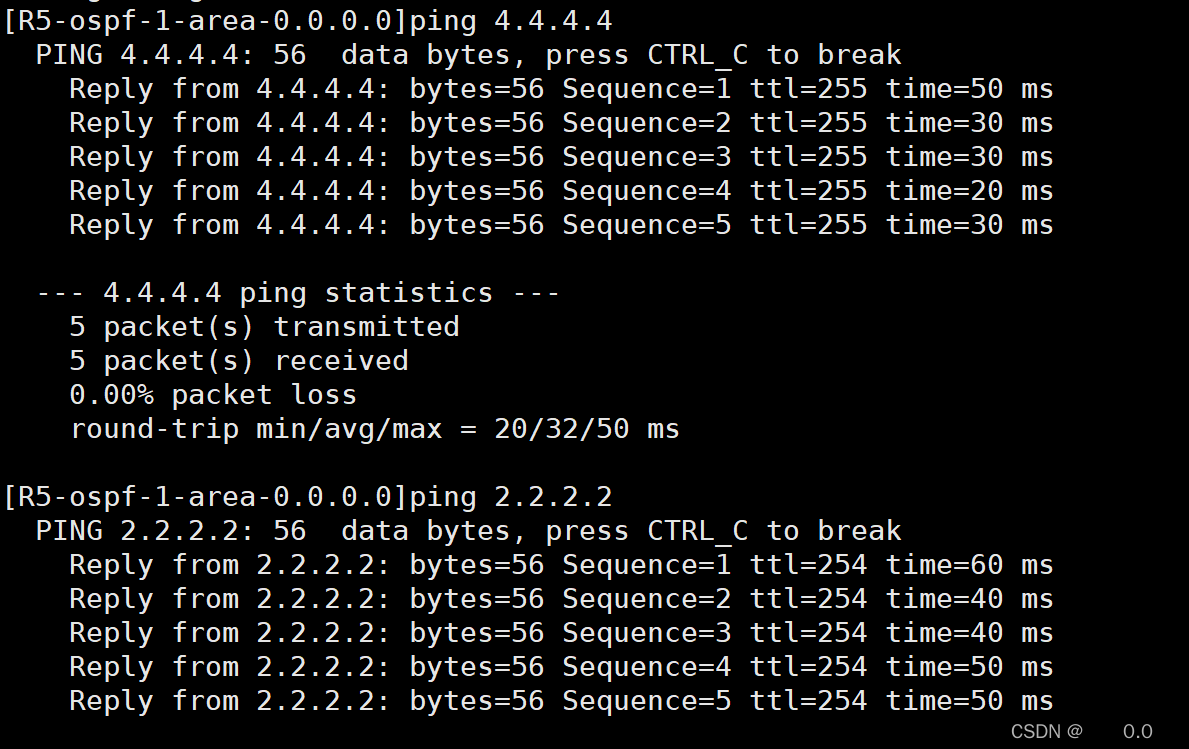

  测试：



 成功

为了访问6的环回 需要nat转换

在每个接口上  配置简单 不做演示

[R1]acl 2000
[R1-acl-basic-2000]rule permit source 1.1.1.0 0.0.0.255
[R1-GigabitEthernet0/0/0]nat outbound 2000
[R1-GigabitEthernet0/0/1]nat outbound 2000
