02PIE-Basic基础工具之二（格式转换）

1.4影像格式转换——操作演示：操作流程&使閥数据

02PIE-Basic基础工具之二（格式转换）

影像格式转换

1．1影像格式转换——功能概述

PIE- Basic软件的影像格式转换功能可以实现通用栅格数据格式之间的自由转换。

当用户使用两种不同软件进行协作数据处理时，数据成果格式可能不一致，此时，使

用[影像格式转换]功能，使不同软件的数据成果格式保持一致。

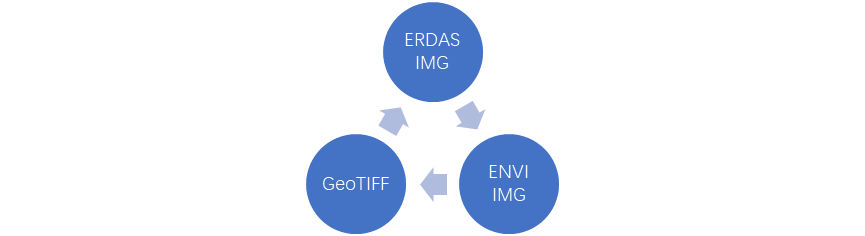

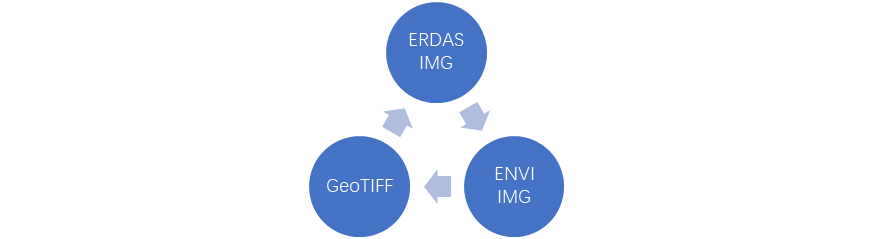

可自由转换的格式

2影像格式转换——基本概念

GeoTIFF

GeoTIFF是TIFF格式的一

种扩展，是支持地理空间参考的TIFF (GeoTIFF已经是TIFF

规范的一部分)

TIFF(Tag Image File Format)标签图像文件格式。TIFF图像文件是图形图像处理中常用的

格式之一,其图像格式很复杂，但由于它对图像信息的存放灵活多变，可以支持很多色彩

系统，而且独立于操作系统，因此得到了广泛应用。TIFF文件以tif为扩展名。

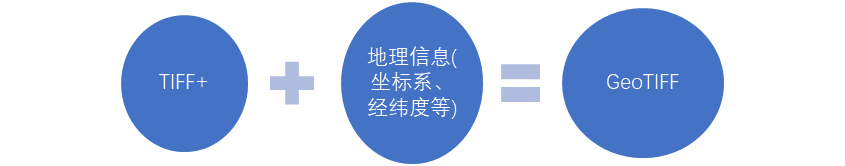

TIFF+地理信息(坐标系、经纬度等)⃗ GeoTIFF

ERDAS IMG

ERDAS IMAGINE定义的img文件格式是一种可存储多种类型数据、应用广泛的图像数

据格式，IMG数据有以下几个特点:

影像多种信息一并存储

遥感数据包括影像数据、定位数据、传感器信息等多种信息，一般采用文件头与影像数据分开存储，而img文件将各类数据存放于一个文件中。

以LandsatL1遥感数据为例

数据分节点存储

各种数据在文件中的位置不固定，而是通过节点的相互关系组织

图像数据分块存储

分块存储降低了图像读入系统资源的消耗，从而大大加速图像显示的速度;

同时避免了大数据量对图像处理算法效率的影响

ENVI IMG

ENVI软件IMG格式遥感图像含有两部分:

图像

遥感图像* .img

头文件

1、遥感图像头文件* .hdr

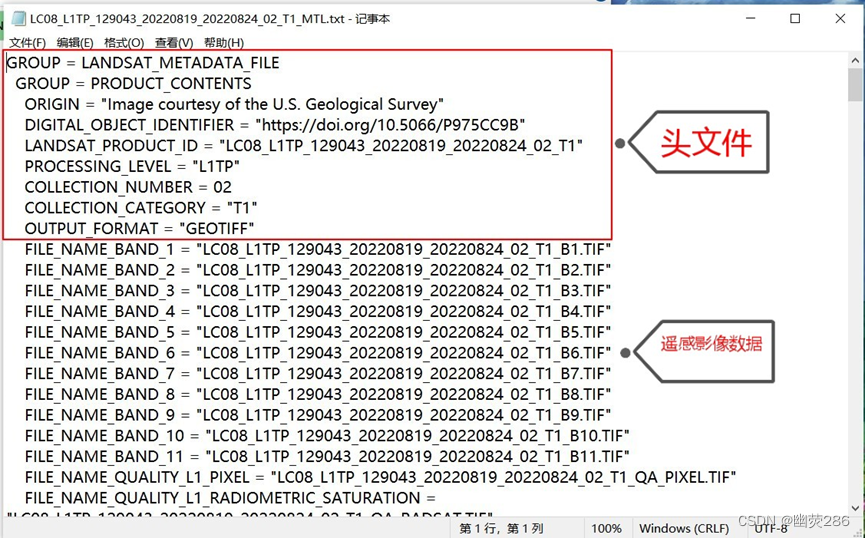

2、该文件记录了遥感图像的信息，如图像尺寸、波段数、数据类型和大小等。如果缺少头文件，将无法对遥感图像进行读取。

以ENVI实验数据为例

1.3影像格式转换——实际生产意义

不同影像格式区别就是内部存储顺序不同，以方便各自商业软件能高速访问
根据实际生产需求选择合适的影像格式
在遥感实际生产中，尤其是大数据量时，ERDAS IMG格式用的多(格式较稳定)

1.4影像格式转换——操作演示：操作流程&使閥数据

操作流程:

①选用一景GF 1原始多光谱影像

使用[影像格式转换]功能，将其分别转换为ENVI IMG和

ERDAS IMG格式影像，比较各影像格式的异同。

②选用一景MODIS的科学数据集，将其中的一个数据保存为GeoTIFF、ENVI IMG

和ERDAS IMG格式，比较各影像格式的异同。

使用数据:

数据来源为PIE-Basic基础工具之二（格式转换）的练习数据

数据说明

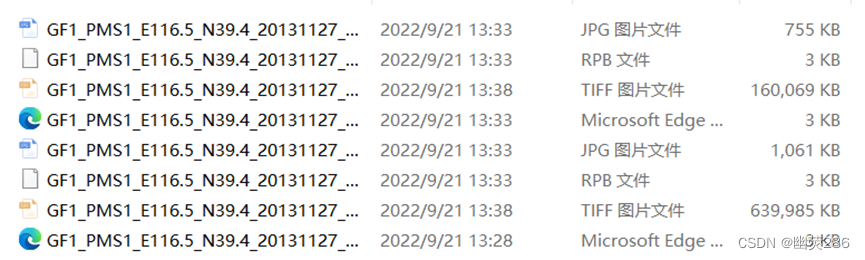

打开第一个文件夹可以发现由两部分组成，第一部分属于高分一的多光谱数据，以MASS结尾，*.MASS，第二部分属于全色影像数据为PAN结尾,*.PAN。

1.观测数据文件

Geotiff产品数据文件包含辐亮度数据，每个器件单独生成一个观测数据文件。每个观测数据文件对应一个RPC几何参数文件。

2.说明文件

说明文件为XML格式，为用户提供直观的数据产品说明信息，包括卫星、载荷、观测时间、观测状态、接收站、生产时间、处理软件版本、产品级别、成像时间、四角点经纬度、投影坐标、太阳位置、卫星高度、参考椭球、投影方式、path，row等。

3.RPC参数文件

RPC参数文件是图像进行系统几何校正的有理多项式参数文件，所有影像体文件对应的RPC参数模型文件均采用标准参数模型格式存储。

4.浏览图文件

浏览图是JPG格式的图像文件，从载荷产品数据中选取自然色RGB对应波段合成，空间不降采样，观测数据重量化为8Bit。

5.矢量文件

矢量文件是产品数据覆盖范围的shp格式文件。

6. 观测几何角度文件

观测几何角度文件格式为四波段GeoTiff。包括成像时刻太阳高度角（SolarZenith）、方位角（SolarAzimuth）及传感器高度角（Satellite Zenith）、方位角信息（SatelliteAzimuth），该角度单位为度（°），根据成像条带逐像元给出角度值，该文件包含4个波段，波段顺序依次为：SolarZenith、SolarAzimuth、Satellite Zenith、SatelliteAzimuth。观测角度信息数据范围为±180°，数据类型为单精度（float）。

GeoTiff包中该文件命名为“卫星名+载荷名+中心经度+中心纬度+观测日期+圈号+产品号+_OGP.Tiff”.

例如： GF5_AHSI_E67.3_N24.4_20161223_000001_L10002063882_OGP.Tiff。

7.定标参数文件

AHSI的定标参数分为光谱定标结果与辐射定标结果，存储形式为CSV表格，按照光谱方向每个谱段给出，在完整谱段下传模式下，数据大小均为 330行×2列。首列为中心波长，第二列分别为半波宽及辐射定标系数。

光谱定标参数分为每个像元的中心波长与半高宽两项数据，单位均为nm，小数点后精确到一位。辐射定标参数为绝对系数，只给出增益项，小数点后精确到5位。辐射校正后辐亮度单位为：W/(m2×Sr×nm)。

定标参数文件命名为“卫星名+载荷名+器件名称+定标数据种类+.RAW”，可见近红外器件和短波红外器件的定标参数各自保存为一个文件。例如：

GF5_AHSI_SWIR_RadCal.raw，

GF5_AHSI_SWIR_SpectalResponse.raw，

GF5_AHSI_VNIR_RadCal.raw，

GF5_AHSI_VNIR_SpectalResponse.raw

操作流程

1.栅格数据集的格式转换

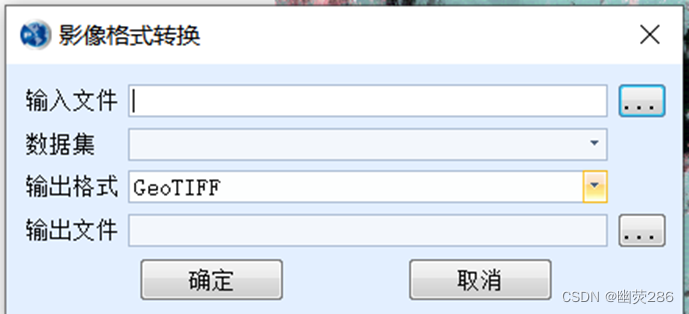

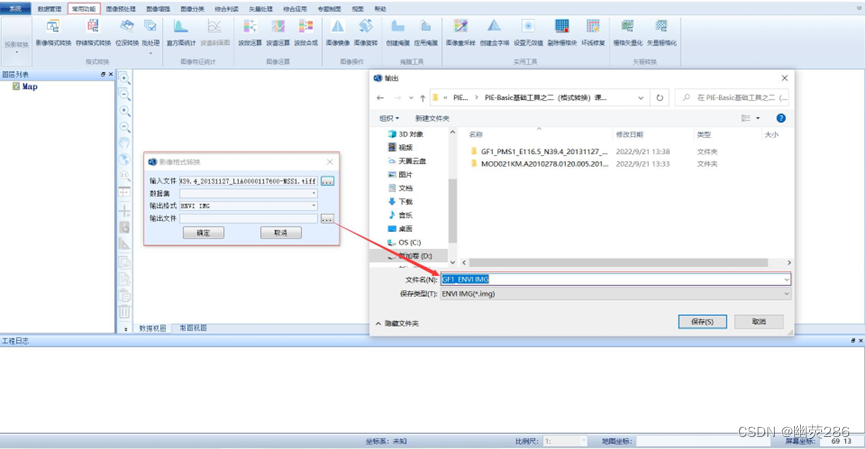

启动PIE-Basic，找到常用工具，找到影像格式转换，出现影像格式转换的对话框

如图左侧所示

在第一栏中点击右边的…（更多），找到以*MASS结尾的tif数据集。

数据集一栏中由于输入的的是栅格数据集而不是科学数据集导致本次无法使用。

输出格式一栏中有三种格式可供选择分别为GeoTIFF、ERDAS IMG、ENVI IMG、TIF（TFW格式（TIFF World File）是关于TIFF影像坐标信息的文本文件）

第三栏为输出文件，即文件的保存路径，即可将GeoTiff转换为ENVI IMG格式。

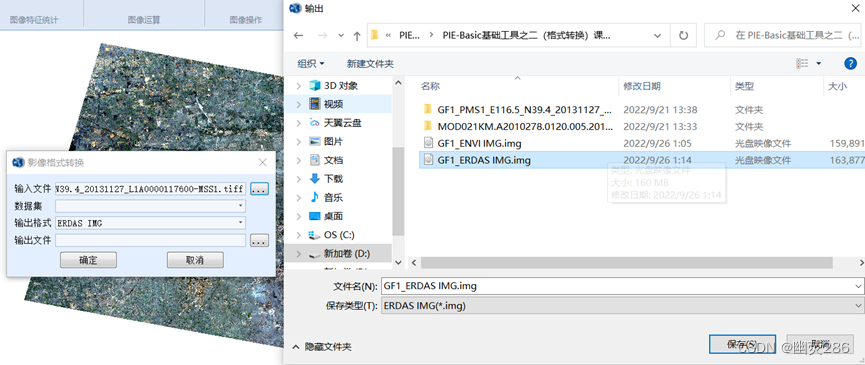

重复上述的步骤即可将GeoTiff转换为ERDAS IMG格式。

GeoTiff转换为ENVI IMG格式过程

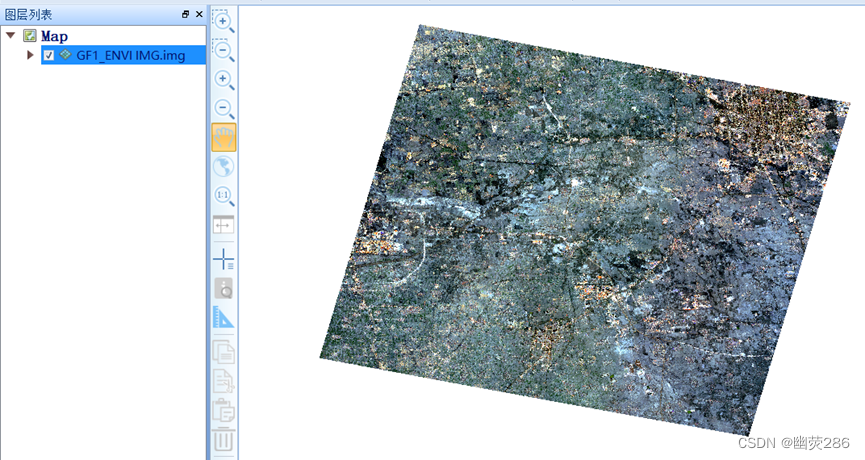

GeoTiff转换为ENVI IMG格式结果

GeoTiff转换为ERDAS IMG格式过程

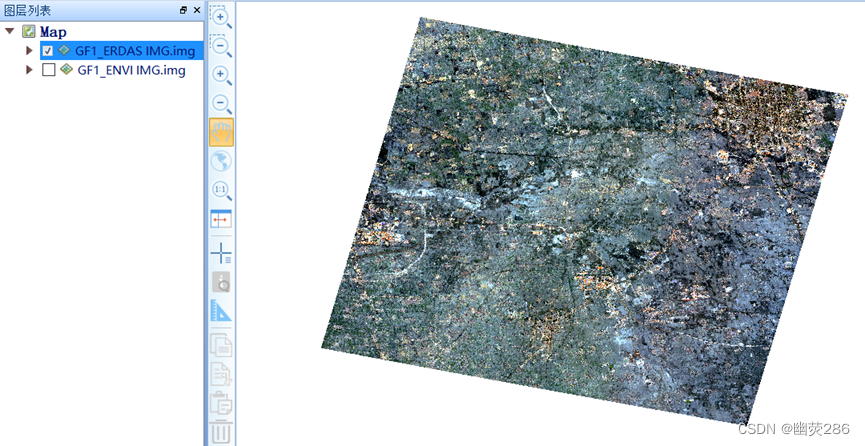

GeoTiff转换为ERDAS IMG格式结果

科学数据集的格式转换

选中之前的两个数据集进行右键删除，之后右键选择加载科学数据集即本次实验数据中的hdf文件。展开hdf格式可以发现下面有许多数据集，我们选择一个进行加载之后找到常用工具中的影像格式转换，在常用工具中找到影像格式转换，之后再出现的页面中的第一栏文件中找到*.hdf文件，第二栏的数据集输入科学数据集，再下方的输出格式中任选一种进行转换，最后保存输出文件的位置，完成本次影像格式转换的实验。
