dht11温湿度传感器

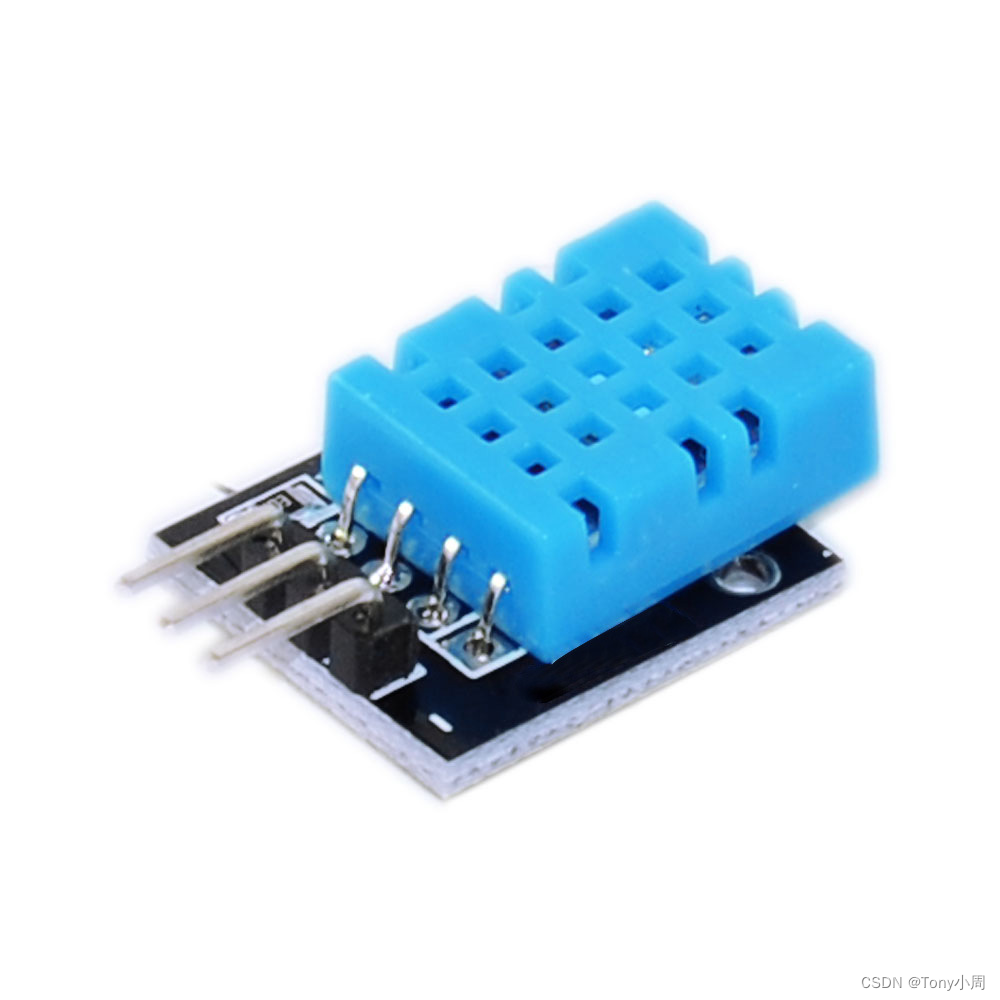

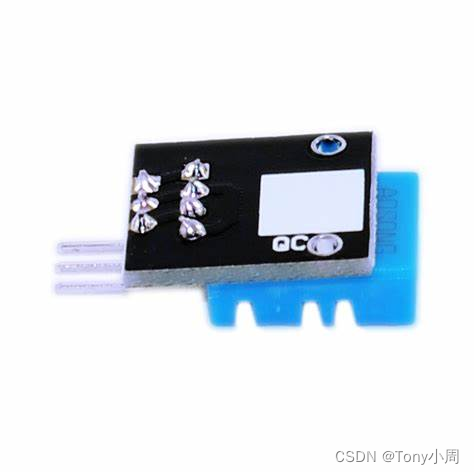

DHT11温湿度传感器简介



DHT11是一种常用的数字温湿度传感器，由Aosong公司生产。它能够测量环境中的温度和湿度，并将这些数据以数字形式输出，因此被广泛应用于各种嵌入式系统、智能家居和气象站等领域。

工作原理

DHT11传感器采用单线数字信号传输，通过内部的温湿度传感器和信号调理电路，将环境温湿度转换成数字信号输出。其工作原理如下：

1. 温度测量：DHT11内部包含一个温度传感器，根据环境温度的变化，传感器的电阻值发生变化。通过测量电阻值的变化，DHT11将环境温度转换成数字信号。

2. 湿度测量：DHT11内部还包含一个湿度传感器，该传感器基于湿度对电容的影响。当环境湿度变化时，传感器的电容值也会随之变化。DHT11利用信号调理电路将这种变化转换成数字信号输出。

3. 数字信号输出：DHT11通过单一的数据线将温度和湿度数据以数字信号的形式传输给主控制器，数据格式为40位的脉冲信号，其中包含16位的湿度数据、16位的温度数据和8位的校验和。



技术参数

• 测量范围：温度 0°C 到 50°C，湿度 20%RH 到 90%RH
• 精度：温度 ±2°C，湿度 ±5%RH
• 工作电压：3.3V - 5.5V
• 输出信号：单线数字信号
• 响应时间：温度约2秒，湿度约2-5秒



DHT11温湿度传感器是一种常用的数字式温湿度传感器，具有较高的精度和稳定性。它采用数字信号输出，可直接与各种微控制器连接，用于监测环境的温度和湿度。

DHT11温湿度传感器由一个温度传感器和一个湿度传感器组成，通过内部电路将温湿度信息转换成数字信号输出。它能够测量10%~90%的相对湿度范围，温度测量范围为0~50摄氏度。传感器内部集成了一些校准系数，可以在一定程度上提高测量精度。

使用DHT11温湿度传感器非常简单，只需将传感器的信号输出引脚连接到微控制器的输入口，并在程序中读取传感器输出的数字信号即可。传感器输出的数据以二进制形式传输，需要进行解码以获取温湿度数值。

DHT11温湿度传感器广泛应用于各种领域，如气象监测、环境监测、工业控制等。它可以帮助用户实时监测环境的温湿度变化，提高生产效率和舒适度。与传统的模拟式温湿度传感器相比，DHT11温湿度传感器具有更高的精度和快速的响应速度，能够更准确地反映环境的实时状况。

总的来说，DHT11温湿度传感器是一种性能优越、使用方便的数字式温湿度传感器，适用于各种应用场合。它在传感器技术领域具有较好的口碑，深受广大用户的喜爱和信赖。希望本文对您了解DHT11温湿度传感器有所帮助。

DHT11温湿度传感器的内部结构是如何实现温湿度测量的呢？

首先，它由两个主要的传感器组成：温度传感器和湿度传感器。这两个传感器通过一个共享的电路来工作，将环境的温度和湿度转换成数字信号输出。

温度传感器基于热敏电阻的原理工作。当温度变化时，热敏电阻的电阻值也会相应地变化。DHT11中的温度传感器测量这种电阻值的变化，并将其转换成数字信号，表示环境的温度。这个数字信号会通过传感器的输出引脚发送给微控制器。

湿度传感器则基于湿度对一种特殊材料电容的影响。这种材料会根据周围环境的湿度变化而改变其电容值。DHT11中的湿度传感器测量这种电容值的变化，并将其转换成数字信号，表示环境的湿度。同样，这个数字信号也通过传感器的输出引脚发送给微控制器。

使用Arduino 调用DHT11温湿度传感器的代码

#include <DHT.h> // 包含DHT库

#define DHTPIN 2     // DHT11连接到Arduino的数字引脚2
#define DHTTYPE DHT11   // 指定传感器类型为DHT11

DHT dht(DHTPIN, DHTTYPE); // 创建DHT对象

void setup() {
  Serial.begin(9600); // 初始化串口通信

  dht.begin(); // 初始化DHT传感器
}

void loop() {
  delay(2000); // 延时2秒，DHT11的响应时间约为2秒

  // 读取温湿度数据
  float humidity = dht.readHumidity(); // 读取湿度数据
  float temperature = dht.readTemperature(); // 读取温度数据（摄氏度）

  // 检查是否成功读取数据
  if (isnan(humidity) || isnan(temperature)) {
    Serial.println("Failed to read from DHT sensor!");
    return;
  }

  // 输出温湿度数据到串口
  Serial.print("Humidity: ");
  Serial.print(humidity);
  Serial.print(" %\t");
  Serial.print("Temperature: ");
  Serial.print(temperature);
  Serial.println(" *C");
}

 注意，你需要先安装DHT库，可以通过Arduino IDE的库管理器来搜索并安装。安装完毕后，即可使用上述代码进行温湿度传感器的数据读取。



在DHT11内部，还有一些校准系数和算法用于处理温湿度传感器的输出信号，以提高测量的精确度和稳定性。这些校准系数和算法可以校正传感器的输出，使其更准确地反映实际的温湿度情况。

总的来说，DHT11温湿度传感器通过温度传感器和湿度传感器实现温湿度的测量，通过内部的电路将测量结果转换成数字信号输出。这种设计简单而有效，使得DHT11成为一种性能稳定、精度高的温湿度传感器，在各种应用场合都能发挥重要作用。

DHT11温湿度传感器在实际应用中有哪些特点和优势呢？

首先，它具有较高的性价比，价格相对较低，而且性能稳定可靠，适用于各种环境。其次，DHT11传感器具有数字信号输出，与各种微控制器兼容，使用方便，易于接入各种应用系统中。此外，DHT11传感器响应速度快，能够实时监测环境的温湿度变化，并且具有较高的测量精度，可以提供准确的温湿度数据。

DHT11温湿度传感器还具有较广泛的应用领域，包括但不限于气象监测、环境状况监测、农业温室控制、工业生产等领域。通过使用DHT11传感器，用户可以实时监测环境的温湿度情况，及时调整环境条件，提高生产效率和产品质量。

此外，DHT11传感器还具有较小的体积和低功耗的特点，对于一些需要长期运行或需要嵌入式系统的应用来说，是一种比较理想的选择。传感器的稳定性和可靠性也受到用户的一致好评，可以长时间稳定地工作在各种环境条件下。

总的来说，DHT11温湿度传感器是一种功能全面、性能稳定的数字式温湿度传感器，在各种领域都具有重要的应用价值。它的简单易用、响应速度快、精度高等特点使得其成为众多用户选择的热门产品。希望以上介绍能够帮助您更全面地了解和使用DHT11温湿度传感器。如果您有更多的问题或者需要进一步了解，请随时告诉我。







应用领域

DHT11温湿度传感器在各种应用中都有广泛的用途，包括但不限于：

1. 智能家居：用于监测室内环境的温度和湿度，实现智能空调、加湿器等设备的自动控制。

2. 农业：用于监测温室、大棚等农作物生长环境，帮助农民实现精准灌溉、温湿度控制等管理措施。

3. 气象监测：用于建立气象站，监测气象参数，为天气预报和气候研究提供数据支持。

4. 工业自动化：用于工厂环境监测，实现对生产车间、仓库等环境的监控和调节。

开发与使用

DHT11传感器具有简单易用的特点，一般只需要连接到主控制器的数据引脚，通过读取数据引脚上的数字信号即可获取温湿度数据。常见的主控制器包括Arduino、树莓派等，开发者可以通过相应的库函数轻松地实现对DHT11传感器的读取和数据处理。

总结

DHT11温湿度传感器是一种简单易用、性价比高的数字温湿度传感器，具有广泛的应用前景。它的小巧设计和数字信号输出使其在各种嵌入式系统和智能设备中得到了广泛应用，为用户提供了方便快捷的环境监测解决方案。

---
