简单电子报警器设计与制作方法
注：

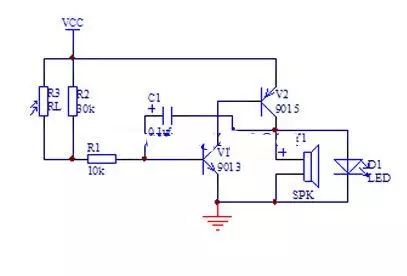

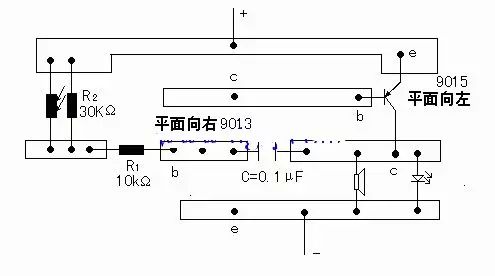

1、按上图连接好。
2、改变Rｘ的大小即使基极电路的电流发生改变，使频率发生改变。
3、增大电容，有利于低音向第一个三极管的基极反馈，因此最终 输出频率变低。
4、R2处接光敏电阻，A、B处接电阻，光亮报警。R1处选择适当电阻，A、B处接光敏电阻，可光暗报警。
