音频前置放大器电路图大全

音频前置放大器电路图（一）

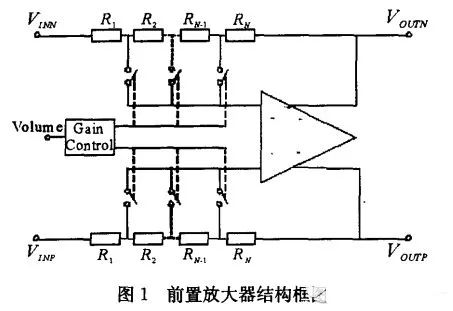

在本设计中，前置放大器的增益控制采用直流音量控制方式，其具体实现如图1所示。前置放大器是由全差分运放和电阻构成的反相比例放大器，其增益由反馈电阻与输人电阻的比值决定。外部输人的直流模拟控制信号Vc，经过增益控制模块（GainCon-troD转换成控制数据，此数据用来控制前置放大器的反馈电阻与输人电阻的比值，进而调节增益的变化。

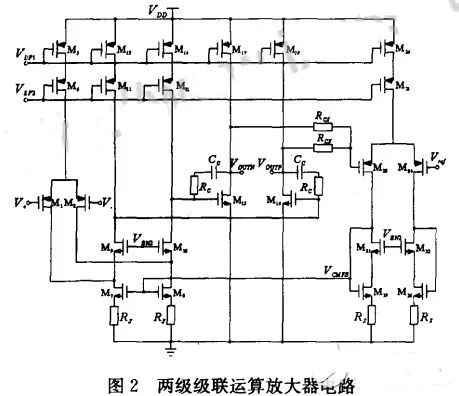

运算放大器采用两级级联结构，如图2所示图。第一级采用PMOS输人的折叠式共源共栅放大器提供大增益，同时增加输人共模范围，减小闪烁噪声，折叠输人管的负载采用带源极反馈结构的电流源负载，增加输出阻抗，减小噪声。第二级采用共源放大器提供大摆幅。为保持闭环的稳定性，加人密勒补偿电容，同时，为了抵消右半平面零点的影响，在补偿电容的前馈通路中插人与补偿电容串联的调零电阻。在共模反馈电路的设计中，采用有电阻分配器和放大器的共模反馈结构。



音频前置放大器电路图（二） 拾音器的前置放大器电路图
