中间继电器的文字符号和图形符号

中间继电器的文字符号和图形符号

中间继电器主要用途是当其他继电器触头数量或容量不够时，可借助中间继电器扩充触头数目或增大触头容量，起中间转换作用。将多个中间继电器相组合，还能构成各种逻辑运算电器或计数电器。

中间继电器文字符号：KA

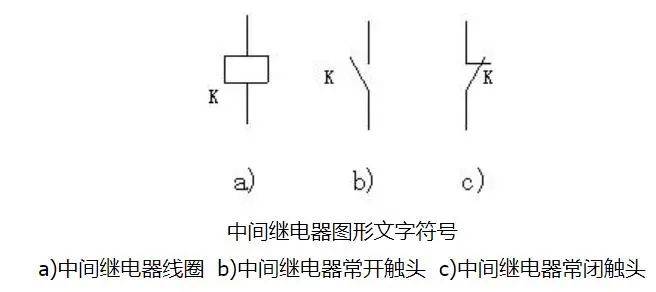

中间继电器各部件的图形符号见图。标注型式为：

中间继电器用在什么地方

中间继电器在实际应用中有2个基本作用：

1，触点扩展，一般用在主回路居多。

例如：中间继电器用在主回路中，和交流接触器并联，用来扩展交流接触器的触点，弥补触点使用情况不足的缺点。

2，进行电气隔离一般多应用于控制电路中。

就是我们平常使用的原理：小电流来控制大电流，小电压来控制大电压，对于主回路中大电流和大电压进行隔离。

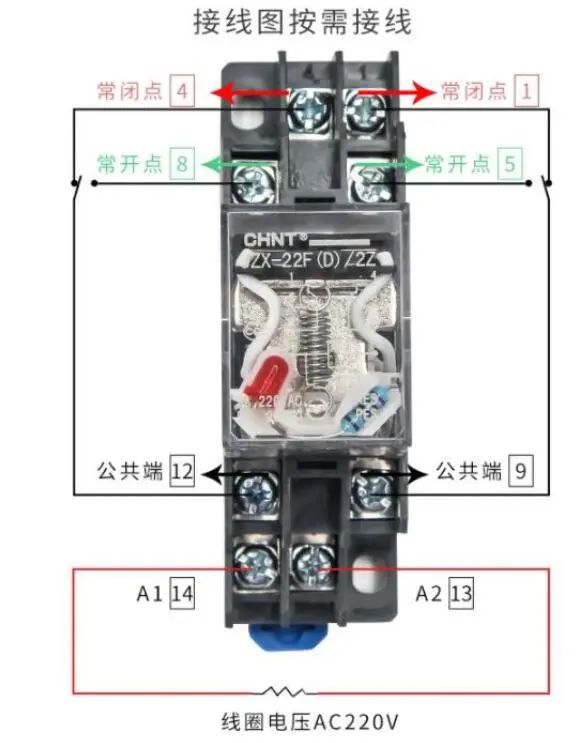

中间继电器我们看图中这款，13---14电源接线，1--5---9，9----5常开点，1--9常闭点。

同样的4---8---12=4---12常闭点。8----12常开点。
