三款简单的日光灯驱动电路图分享

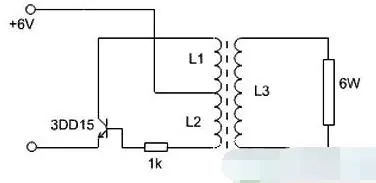

        简单的小功率日光灯驱动电路

        此电路是一个简单的变压器反馈式振荡电路，一个大功率三极管、一粒１千欧姆电阻、一个铁氧体磁芯变压器，总共也就三个元件。



        6V蓄电池可以用摩托车电瓶，也可以用6V手提电瓶灯的蓄电池。变压器采用CRT电视机行输出变压器拆下来的磁芯，或者开关电源变压器。L1、L2用直径0.35毫米漆包线分别绕40匝，最好是双线并绕。L3用直径0.16毫米以上的漆包线绕300匝。灯管为6W日光灯。

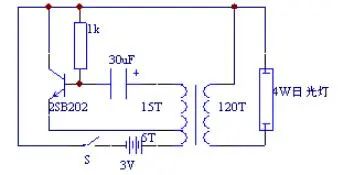

简单的4W日光灯驱动电路

        这是一个由3V电池供电的小功率日光灯驱动电路，用一只晶体三极管，一只电容，一只电阻和升压变压器组成简单的振荡电路把3V直流变成脉冲高压点燃日光灯。

        变压器使用E30型铁氧体磁心，原线圈用直径0.4mm漆包线，副线圈用直径0.1mm漆包线。驱动4W手提式日光灯，使用很方便。

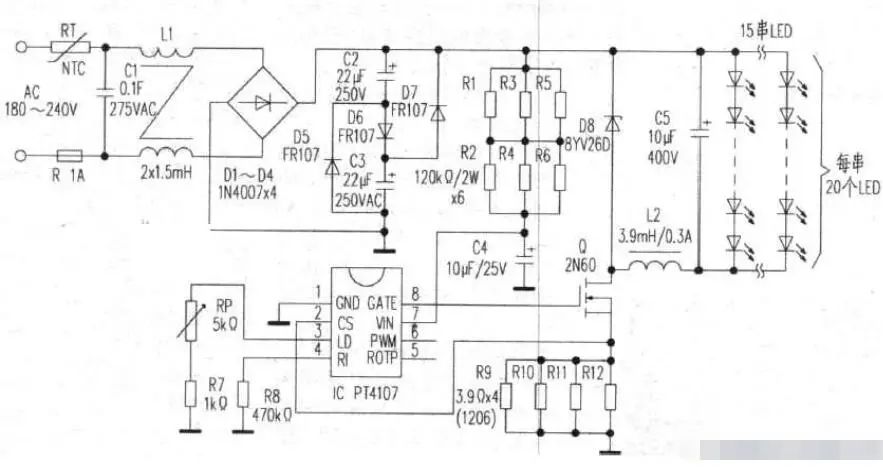

18W小功率LED日光灯驱动电路

        该电路输入端上的RT，用系统启动时的浪涌电流限制元件，F为1A、275VAC的保险丝，C1、Ll为输入EMI滤波器，D1～D4为桥式整流器，C2、C3和D5、D6、D7组成电容——二极管型无源功率因数校正（PPFC）电路，R1～R6和C4为IC启动和限流及降压元件，IC③脚上的RP和R7为线性调光元件，IC④脚上的R8为频率设置电阻（在R8--470kΩ时，fsw=50kHz），Q、D8、L2、C5等组成DC/DC降压变换器，R9～R12为电流感测电阻。
