Altium Designer15 入手学习笔记

主要为方便记忆的一些步骤以及快捷键，使用的版本为AD15，初次练习为STM32F108t6最小板，而且仅绘制部分拓展电路，连接逻辑完全不对，仅供快速上手熟悉使用

一、创建新文件

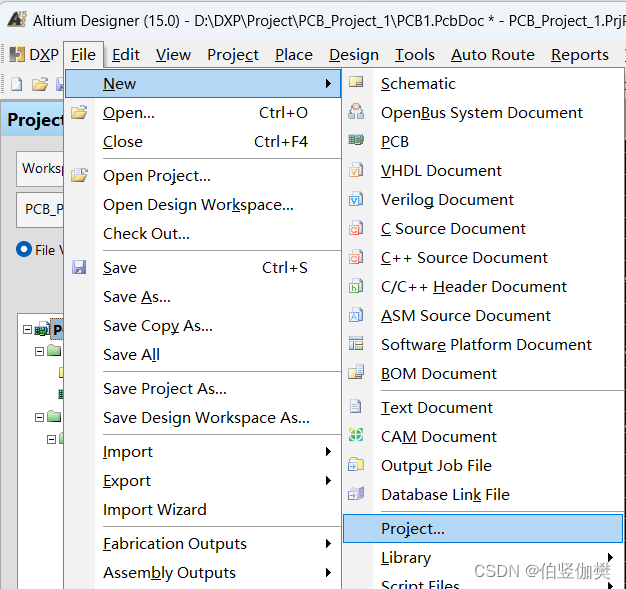

1.新工程

2.新文件

创建原理图Sheet，创建PCB，创建原理图库，PCB库。

 3.导入原理图库

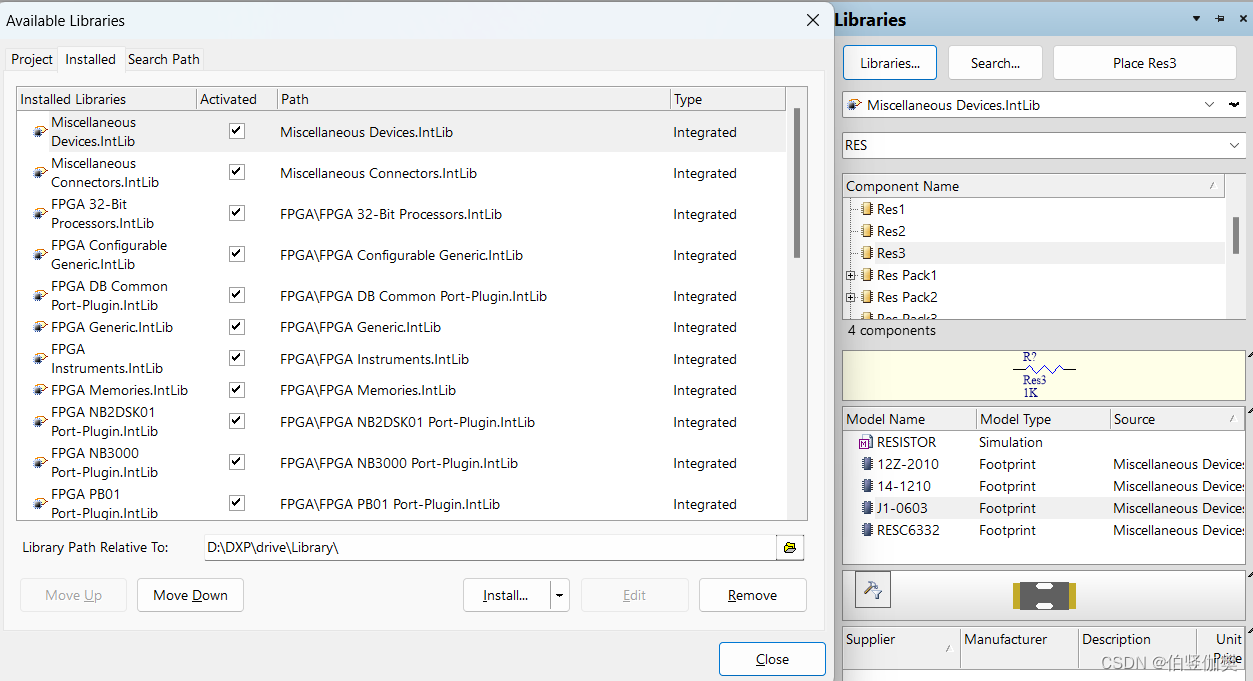

点击Libraries，从网上下载好的放入文件中，Install从本地地址下载。



二、绘制原理图

1.标号

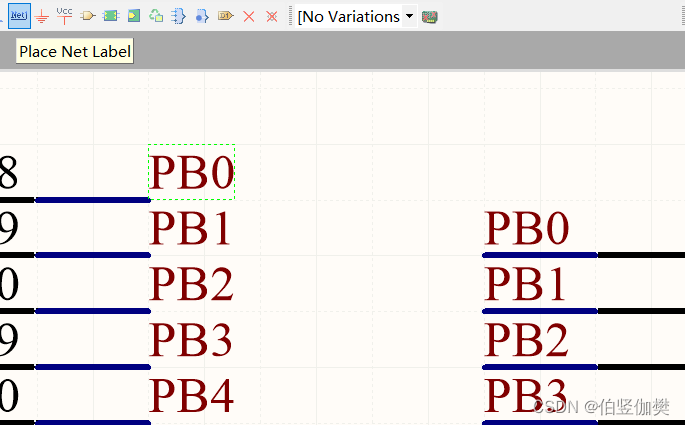

网络标号可以在按下之前按Tab键达到快捷改名的效果

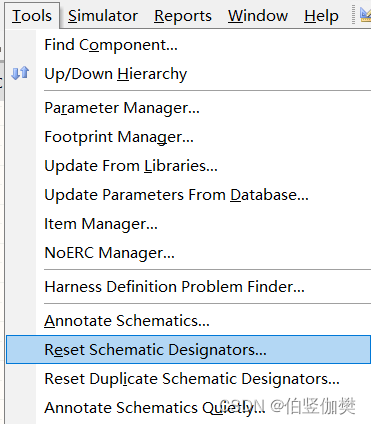

元器件统一标号可以先找到Reset，再找到Annotate Schematics Quietly进行重新标号排序



 2.绘制连线

导线和辅助线基本都在这里↓

三、绘制PCB图

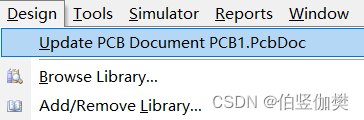

1.从原理图编译出PCB

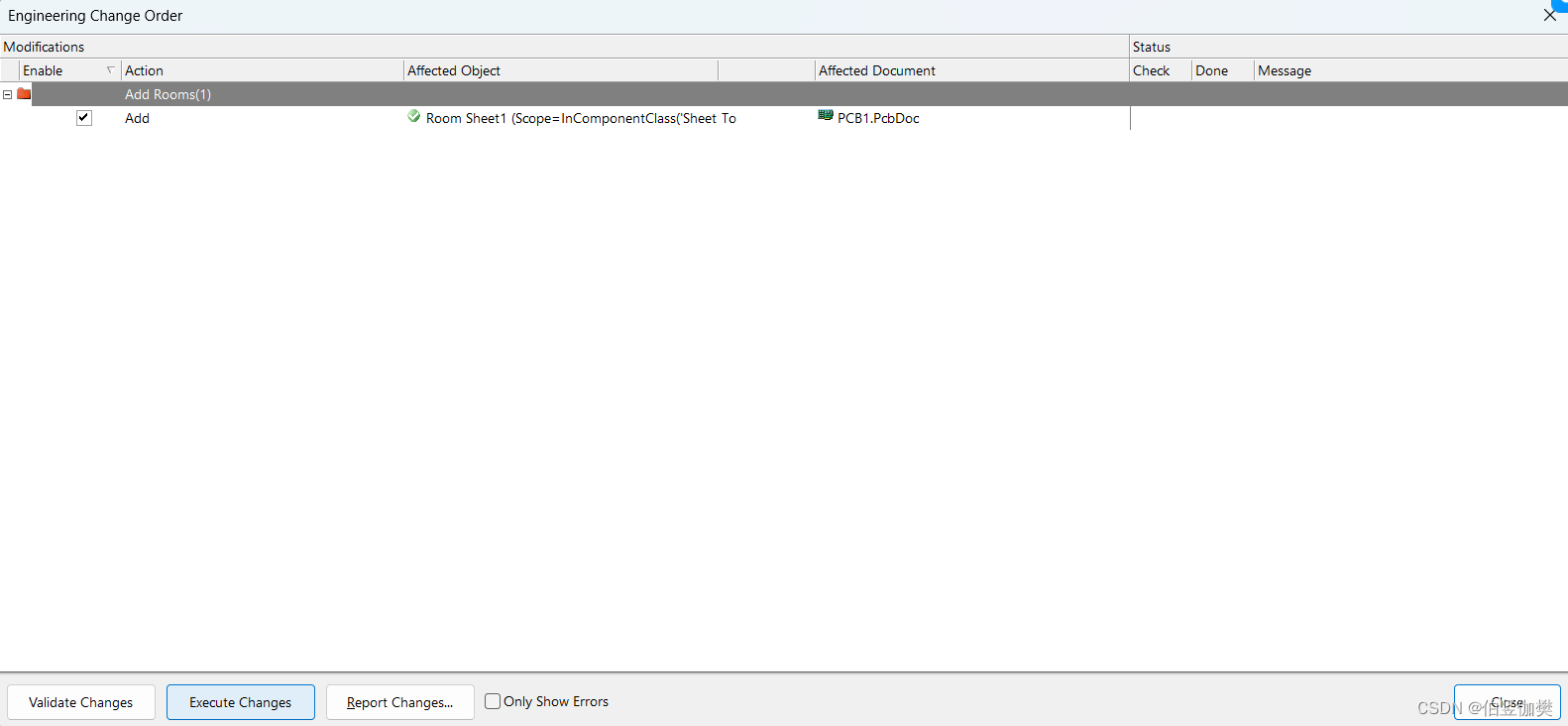

 原理图正确则可以顺利编译，点击Excute Changes,成功后关闭

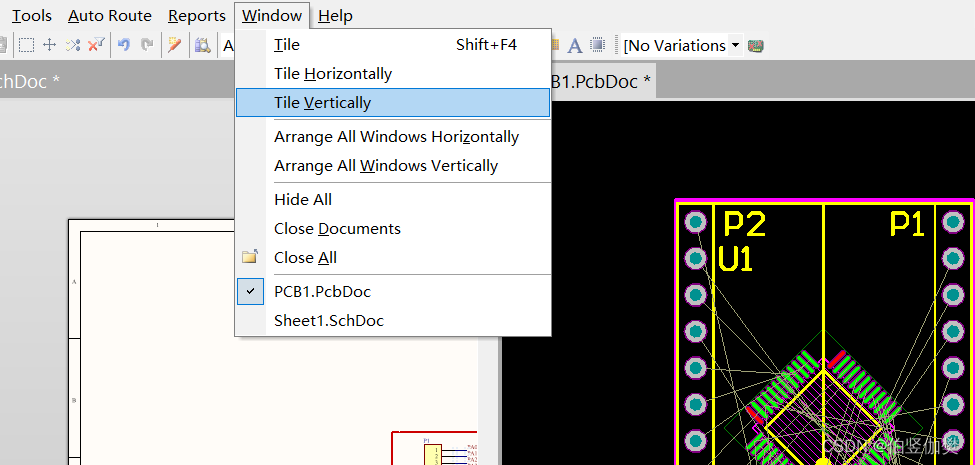

2.分区布置工作

在原理图中，框选出来的模块可以在PCB图上突出显示出来，

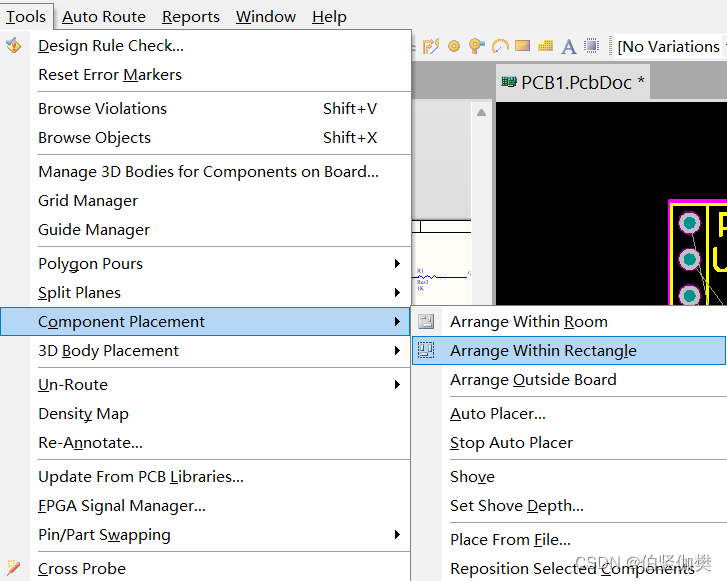

 再用规定矩形范围内的操作，可以快速规划好模块

 3.分布元件

这里主要多讲的是快捷键问题

1）拖动元件时按L，可以将其布置到底层

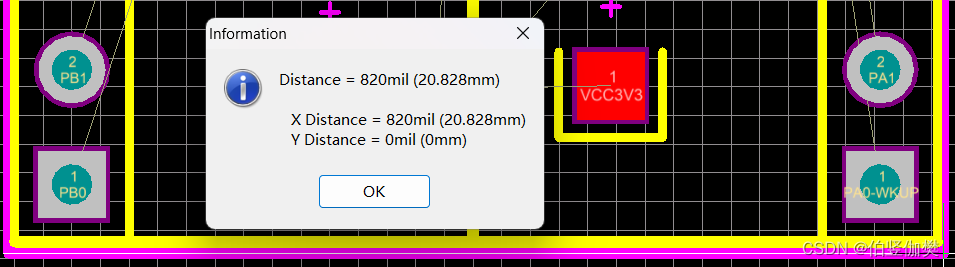

 2）按Ctrl+m，测量距离，有时候测完了还无法退出模式，狂按多次右键说不定能退出

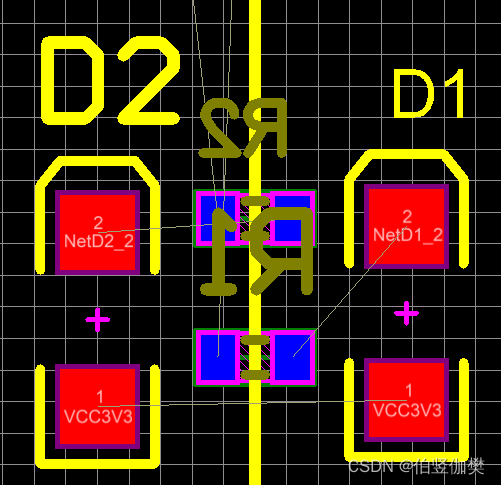

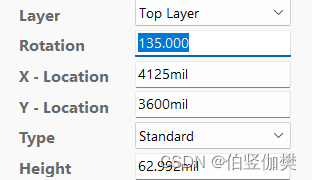

3）双击元件，Rotation=135改变布置角度



 4）想画好看点就多在丝印层上面做标记

5）拖动同时，按方向键可以微调

 4.布线

一般VCC为15mil，普通线为10mil

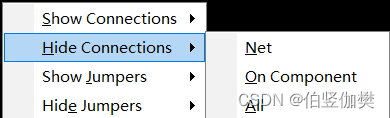

如何显示\隐藏飞线？

快捷键N：

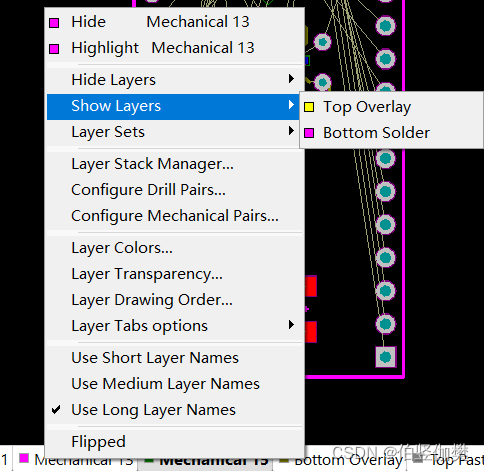

如何显示\隐藏顶层或底层？

鼠标移至任意一个选项，右键即可看到：
