随着互联网的快速发展和数字化需求的爆炸式增长，传统铜缆网络已难以满足用户对高带宽、低时延和稳定性的迫切需求。光纤到户（Fiber to the Home, FTTH）作为一种革命性接入技术，通过将光纤直接延伸至用户终端，成为构建“全光网络”时代的重要基石。而在众多实现FTTH的技术方案中，无源光网络（Passive Optical Network, PON）凭借其高性价比、低运维成本和灵活的组网能力脱颖而出，

1 PON介绍

PON（无源光网络，Passive Optical Network）是一种光纤接入技术，采用无源光纤分配网络，能够高效地提供高速、低延迟的宽带服务。PON技术主要应用于电信运营商的最后一公里接入网络，以光纤为基础实现数据传输。成为全球运营商广泛采用的主流技术。本文将为大家介绍PON技术的核心原理。

PON的基本原理：

PON的关键在于其“无源”特点，即网络中使用的分配器、分路器（如光分路器）等设备不需要电源，这使得它在建设和维护中具有很高的成本效益。通过一个光纤链路，一个OLT（光线路终端）可以服务多个用户终端ONU（光网络单元）。

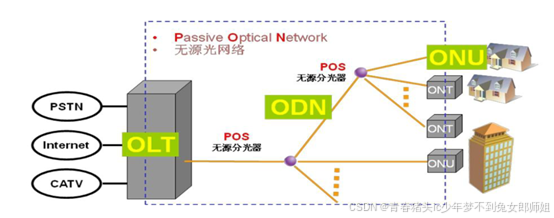

PON网络的基本组成部分：

OLT（Optical Line Terminal，光线路终端）

位于运营商端，通常安装在基站或数据中心中。OLT与上级网络连接，并通过PON光纤与多个ONU设备通信。功能包括业务数据的调度、信号的调制解调、数据的复用和解复用、网络管理、带宽分配等。

ODN（Optical Distribution Network，光分配网络）

无源光网络的核心部分。包括光纤、光分路器、连接器等，用来将OLT与多个ONU连接起来。这部分网络不需要任何电源设备，依靠光分路器分配信号。

ONU（Optical Network Unit，光网络单元）

位于用户端，一般安装在用户家庭或企业网络内。ONU将接收到的光信号转换为电信号，提供互联网、语音和电视等多种服务。不同的终端设备（如家庭网关、IPTV机顶盒）可以通过ONU连接到互联网或本地网络。

2 GPON与EPON介绍

在 PON 技术中，APON、EPON 以及 GPON 是其众多技术分支中发展最快、普及程度最高的三项技术。对于 APON 技术而言，由于其在发展过程中，其所依托的基础设施的发展较差，因此直接对该技术的应用产生影响，导致其渐渐体制应用。现阶段，PON 技术的应用已经全面实现商业化，并分成 EPON 以及 GPON 两种，这两种技术是 PON 技术现阶段的主要应用。其中，EPON（以太网无源光网络）是由IEEE制定的标准，GPON（吉比特无源光网络）则是由ITU-T制定的标准。

EPON（以太网无源光网络）基于增强版的IEEE 802.3以太网标准，该标准经过修改以支持点对多点（P2MP）物理接口（PHYs）和媒体访问控制（MAC）。以太网流量以原生方式传输，并且完全支持所有以太网功能。

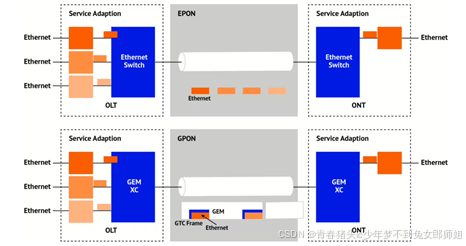

GPON（Ethernet Passive Optical Network，吉比特无源光网络）中以太网服务在OLT（光线路终端）和ONU（光网络单元）的以太网接口上进行适配，并通过一种与协议无关的同步帧结构从一端传输到另一端。

在EPON中，以太网帧以原生形式在PON上传输，无需任何更改或修改。没有额外的适配和封装过程。

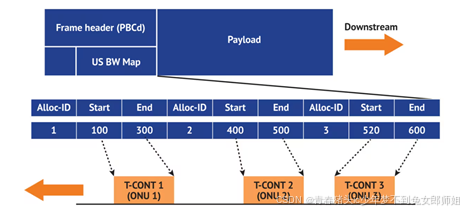

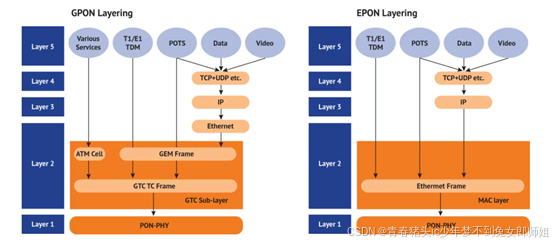

在GPON中，以太网帧被封装到GTC（GPON传输汇聚层）封装方法（GEM）帧中。GEM帧随后又被封装到类似SONET/SDH的GTC帧中（在上行和下行方向），这些帧每隔125微秒在PON上同步传输。

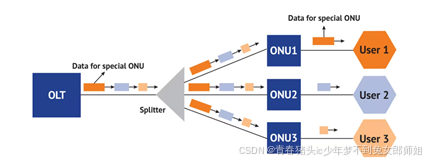

在EPON的下行方向，MAC（媒体访问控制）的工作方式与标准的千兆以太网（GbE）MAC相同，即所有以太网流量以广播形式发送。光分路器用于将相同的下行信号被动地分配给各个ONU（光网络单元，也称为ONT）终端。

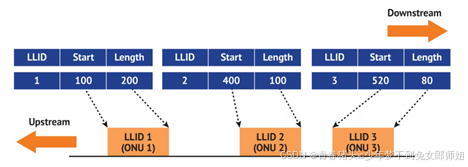

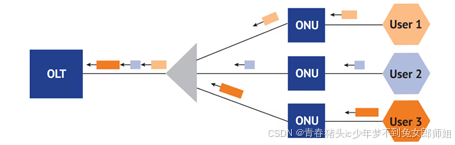

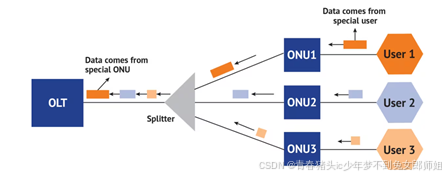

在EPON的上行方向，MAC与标准的GbE MAC不同，因为它支持时分多址（TDMA）调度。上行以太网带宽（在8B/10B编码之前）通过由OLT（光线路终端）控制的TDMA算法分配给每个ONU终端使用。每个终端在其分配的时间段内可以完全占用可用带宽。厂商通过实现动态带宽分配（DBA）算法，根据每个ONU排队发送的流量动态调整其带宽分配。
