计算机网络实验二 MAC地址

实验二

• 实验名称：MAC表实验
• 实验目标

1. 了解交换表的工作原理。
2. 掌握交换表如何根据MAC地址发送帧的工作流程。

• 实验过程

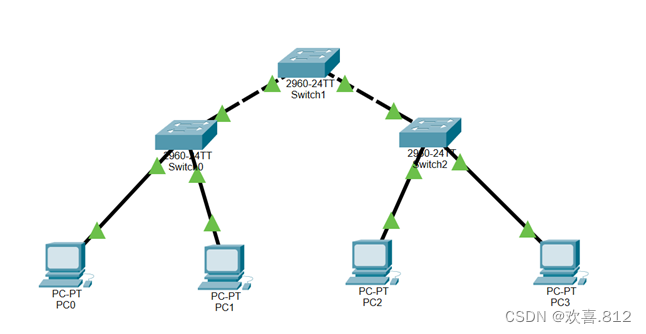

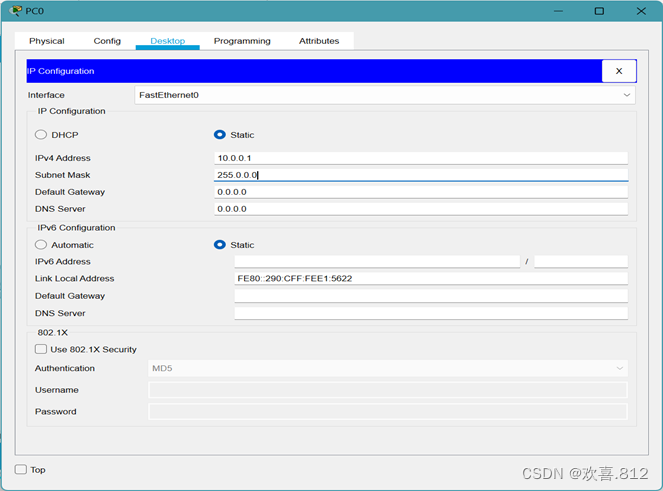

1. 搭建一个简易的以太网并将每一台计算机进行IP参数配置。如图1、图2所示：

图表 1



图表 2

1. 写出每一台计算机的MAC地址在其下方，便于后续的MAC地址的观察，如图3所示：

图表 3

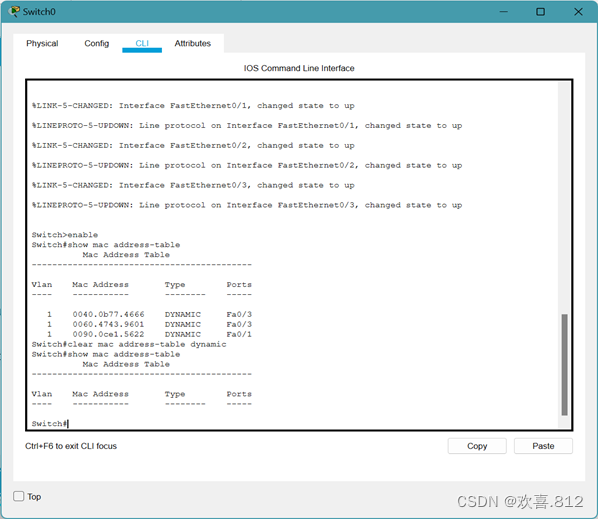

1. 由于初始时每台交换机的MAC地址记录不为空，则首先使用命令将所有的交换机的MAC地址的记录清空，如图4所示。

图表 4

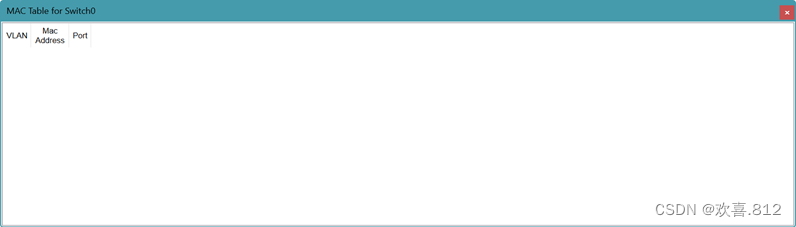

1. 再次查看交换机的MAC地址记录，如图5所示：

    图表 5

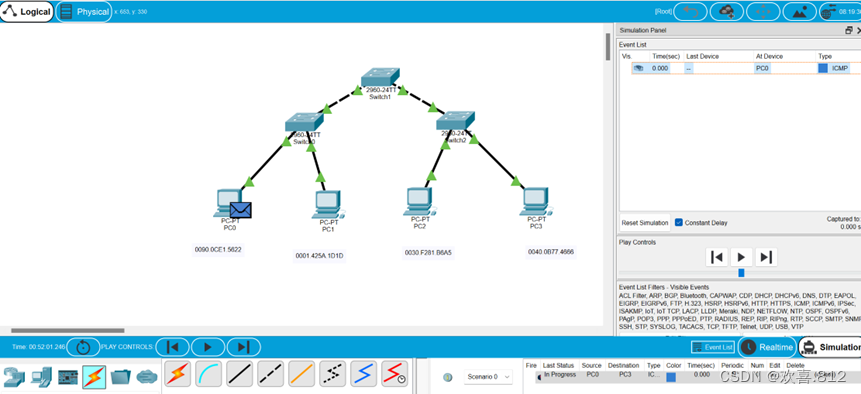

1. 首先，发送从PC0到PC3的帧，如图6所示：

图表 6

1. 点击仿真，交换机0的MAC地址表如图7所示：

图表 7

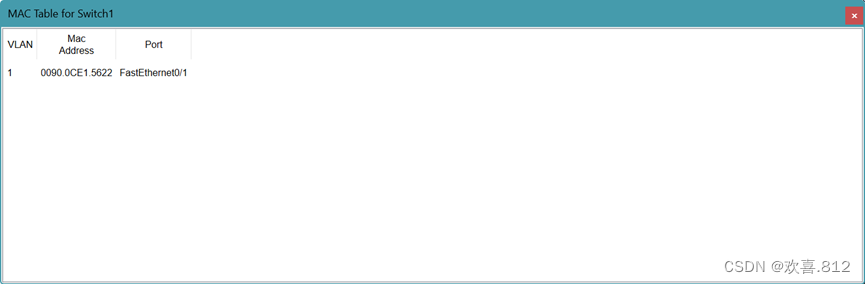

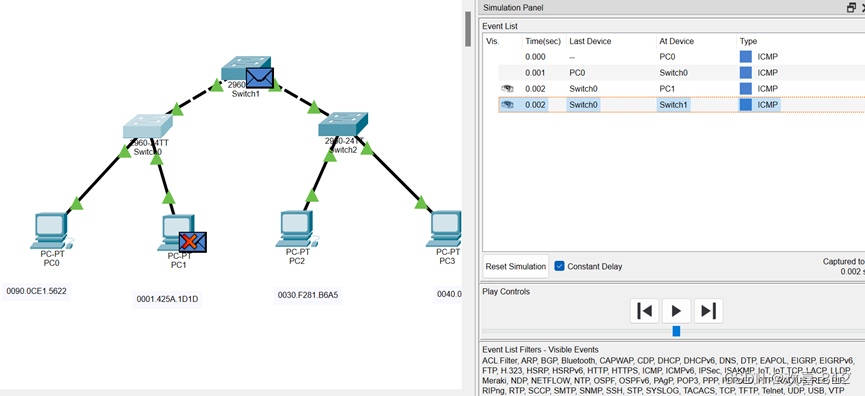

1. 再次点击仿真，帧从交换机发送的结果如图8所示，交换机1的MAC表如图9所示：

图表 8

图表 9

1. 1. 可得交换机2的MAC表如图10所示。

图表 10

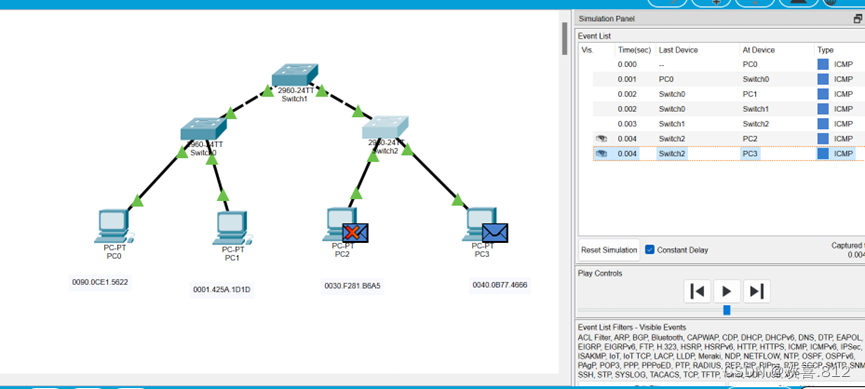

1. 1. 最后到达目的地址的结果如图11所示：

图表 11

• 实验分析

1. 初始时刻，还未发生发送帧时，每台交换机的MAC表均为空。
2. 当进行发送时，从PC0到交换机0，这时帧从接口1进入交换机0，交换机在收到帧时，查找MAC表，没有查到应该从哪个接口转发帧，则将这个帧的源地址和接口1写入到MAC表中，并向除接口1以外的所有接口广播这个帧，如图8所示。
3. 由于目的地址是PC3的地址，不是PC1的地址，那么PC1将会丢失这个帧，帧继续向后传输到交换机1，交换机1查找MAC表，若未找到则将其帧的源位置和接口写入MAC表中并向所有除接口1外的接口进行广播帧，仅有一条线路到交换机2。
4. 帧到达交换机2，交换机2也查找MAC表，若未找到则将其帧的源位置和接口写入MAC表中并向所有除接口3以外的接口进行广播帧，但是PC2不是目的地址，所以PC2丢弃帧，PC3接收帧。

• 实验反思

1. 上述问题，如果从PC3再发送帧到PC0是否会发生广播帧的现象？

答：不会发生这个现象。因为在当PC0发送帧到PC3时，每一台交换机均有帧的源地址和接口，所以当从PC3发送帧到PC0时，只要目的地址是PC0，那么就会把收到帧从记录的接口转发出去，直到最后到达目的地址，就一定只有一条路径。

1. 总结交换机的作用。

答：①交换机收到一帧后查找MAC表中与收到帧的源地址有无相匹配的项目。若没有，则在MAC表中增加一个项目（源地址，进入的接口和有效时间）；若有，则将原有的项目进行更新（进入的接口和有效时间）。

②转发帧。查找MAC表中与收到帧的目的地址有无相匹配的项目。若没有，则向其他接口（除进入接口外）转发；若有，则按照MAC表中给的出口转发；若MAC表中给出的接口就是该帧进入交换机的接口，则应该丢弃这个帧(因为这时不需要经过交换机进行转发）。
