HCIP笔记

GRE,MGRE

VPN----虚拟专用网络

依靠ISP（不能有私网ip）或者其他公用网络基础设施上构建专用的安全数据通信网络。-----只不过这个专用网络是逻辑而非物理的

虚拟：用户不在需要拥有实际的长途数据线缆，而是使用公共网络资源建立自己的专用网络。

专用：可以定制最符合自身需求的网络。

核心技术：封装技术。

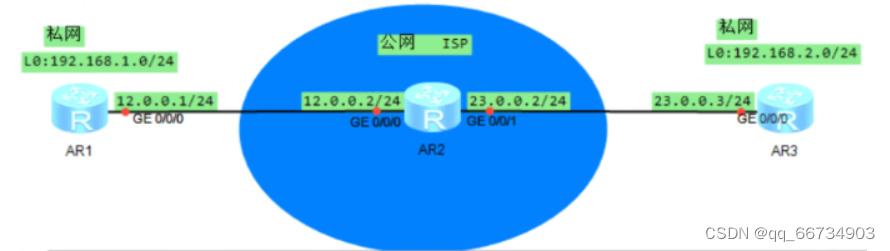

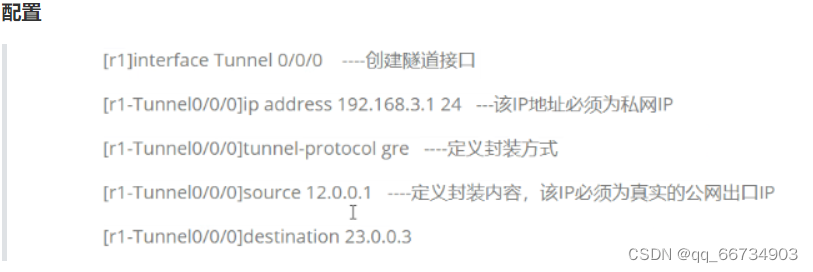

GRE----通用路由封装

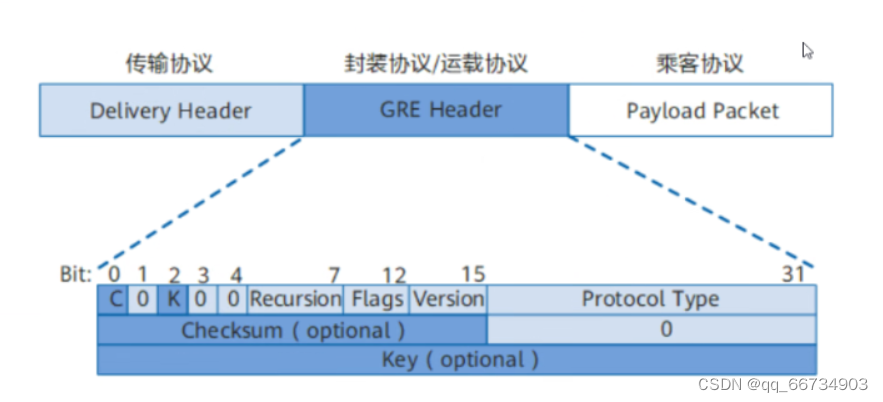

GRE封装和解封装过程

• 设备从连接私网的接口接收到数据包后，检查报文头部中的目的ip地址字段，在路由表中查找出接口，如果发现出接口为隧道接口，则将报文发送给隧道模块进行处理。

• 隧道模块接收到报文后，首先根据乘客协议的类型和当前GRE隧道配置的校验和参数，对报文进行GRE封装

• 然后，设备给报文添加新的传输协议，该协议的源ip就是隧道源地址，目的ip为隧道目的地址

• 最后，设备根据新条件的ip报文头部中的目的地址，在路由表中查找对应的出接口并发送报文。

• 接受端设备从连接公网的接口收到报文后，首先分析ip报文头部信息，如果发现协议字段类型值为47（GRE协议号），表示数据部分由GRE模块进行处理。

  • GRE模块去除掉IP报文头部和GRE报文头部，并根据GRE报文头部中的协议类型字段来判断来自

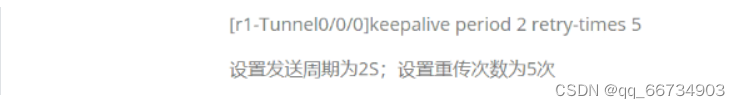

Keepalive检测机制



！！！！因为公网稳定性 一般只需要一边配置keepalive就可以 另一边不配置也会正常通讯！！！！

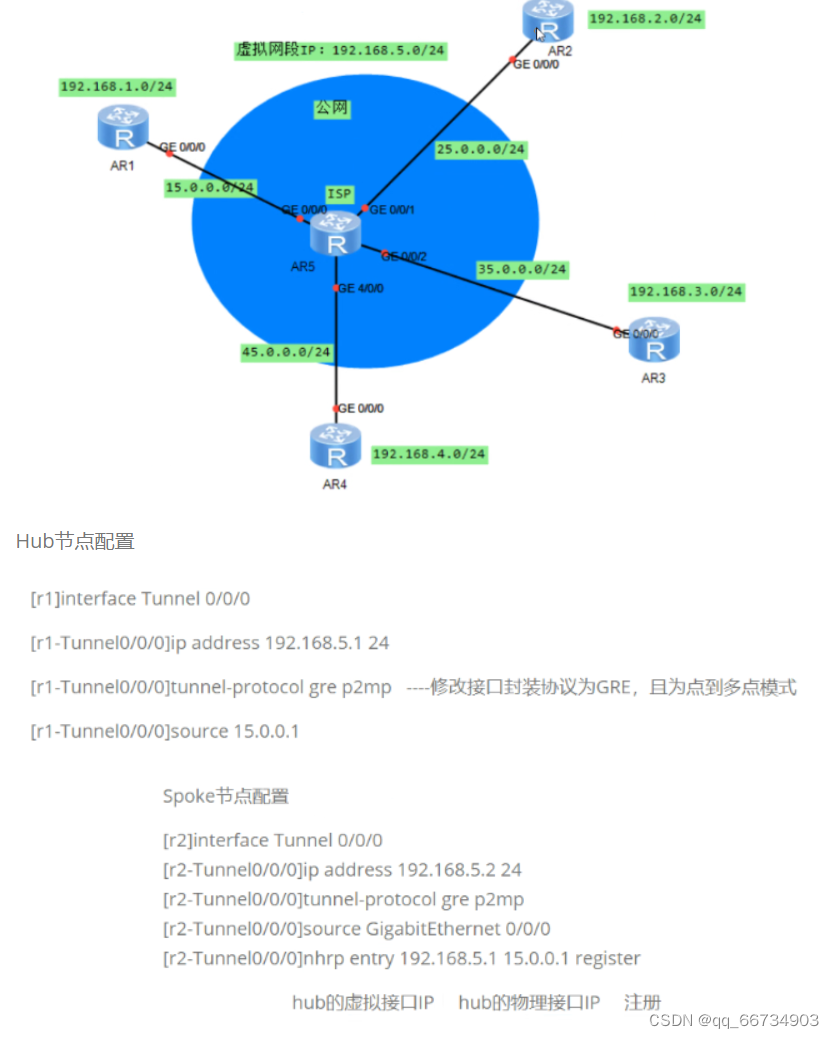

MGRE

NHRP---下一跳解析协议

hub-spoke架构----中心到节点架构；NHS----下一跳服务器

中心节点的IP地址必须固定。

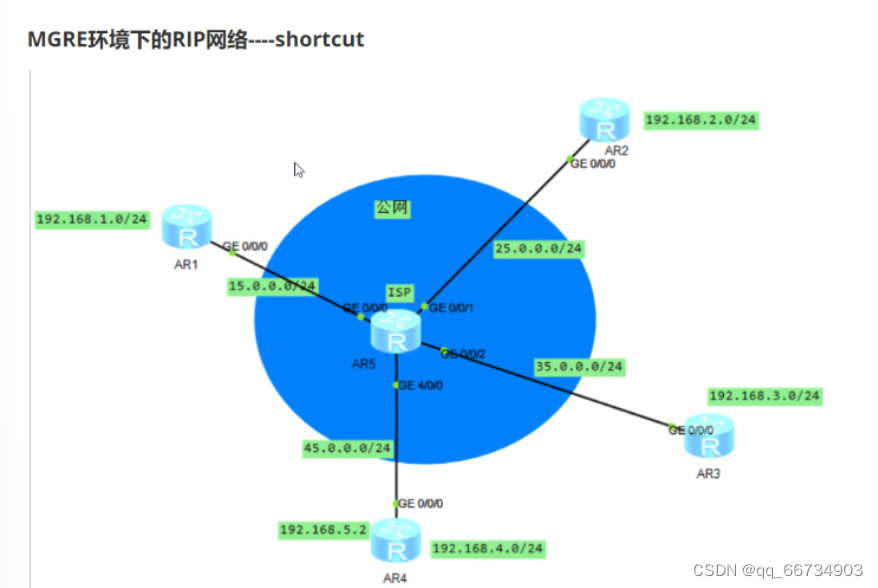

MGRE的shortcut配置

DSVPN----动态智能VPN

传统的MGRE技术存在的问题。----分部之间无法直接通讯（源分支无法获取目的分支的公网地址，也就无法建立VPN隧道），导致所有的分支之间的通讯数据只能通过总部HUB设备进行中转

NHRP映射表

• 静态表项

  • 由网络管理员手工配置

  • spoke与hub建立静态的mgre隧道

• 动态表象

  • 是由NHRP协议动态生成

  • hub节点被动获取到spoke节点发送来的注册信息

  • 各个spoke节点通过NHRP协议获取到对端的spoke节点的映射关系

  • 7200s

NHRP映射表的建立过程

建立spoke到hub之间的mgre隧道

1. spoke想hub注册请求

2. hub向spoke注册应答

分支间路由学习

DSVPN支持两种分支间路由学习方式：

• 分支间互相学习路由----非shortcut方式---看路由

  • 每个分支需要学习到所有对端的路由数据，且下一跳为分支本身

• 分支路由汇聚到总部----shortcut方式---看映射表

  • 下一跳为hub设备

建立spoke与spoke之间的mgre隧道

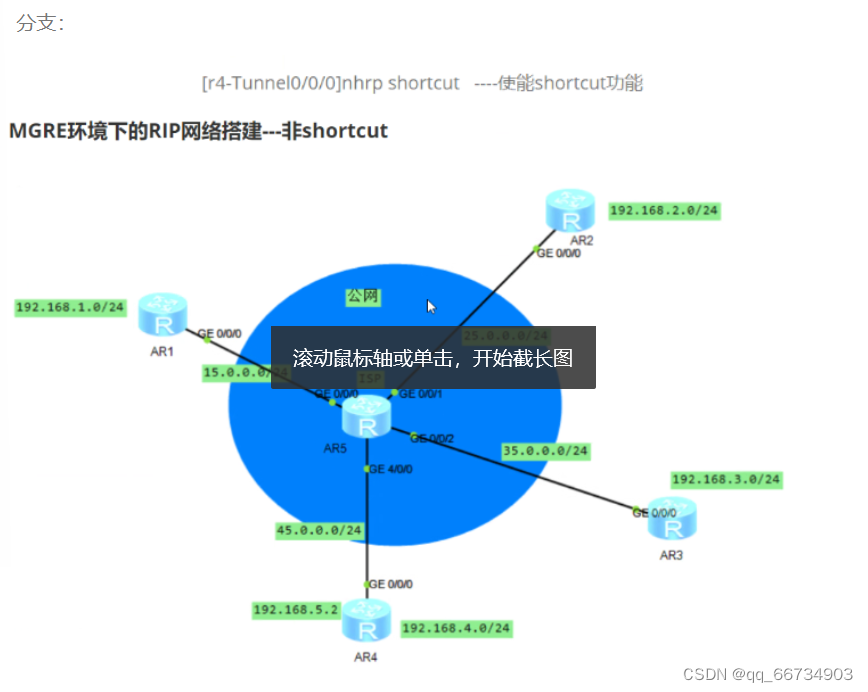

在shortcut方式下需要添加的配置

分支没有获取到中心的路由信息

因为RIP是以组播的方式在发送报文，而MGRE环境下是点到点通讯，不支持组播行为。

解决思路：开启伪广播功能

[ri-Tunnel0/0/0]nhrp entry multicast dynamic -----在中心节点配置

分支之间无法获取对方路由信息

[ri-Tunnel0/0/0]undo rip split-horizon -----关闭水平分割机制

rip summ-address路由汇总 ------如果没有关闭水平分割就用路由汇总
