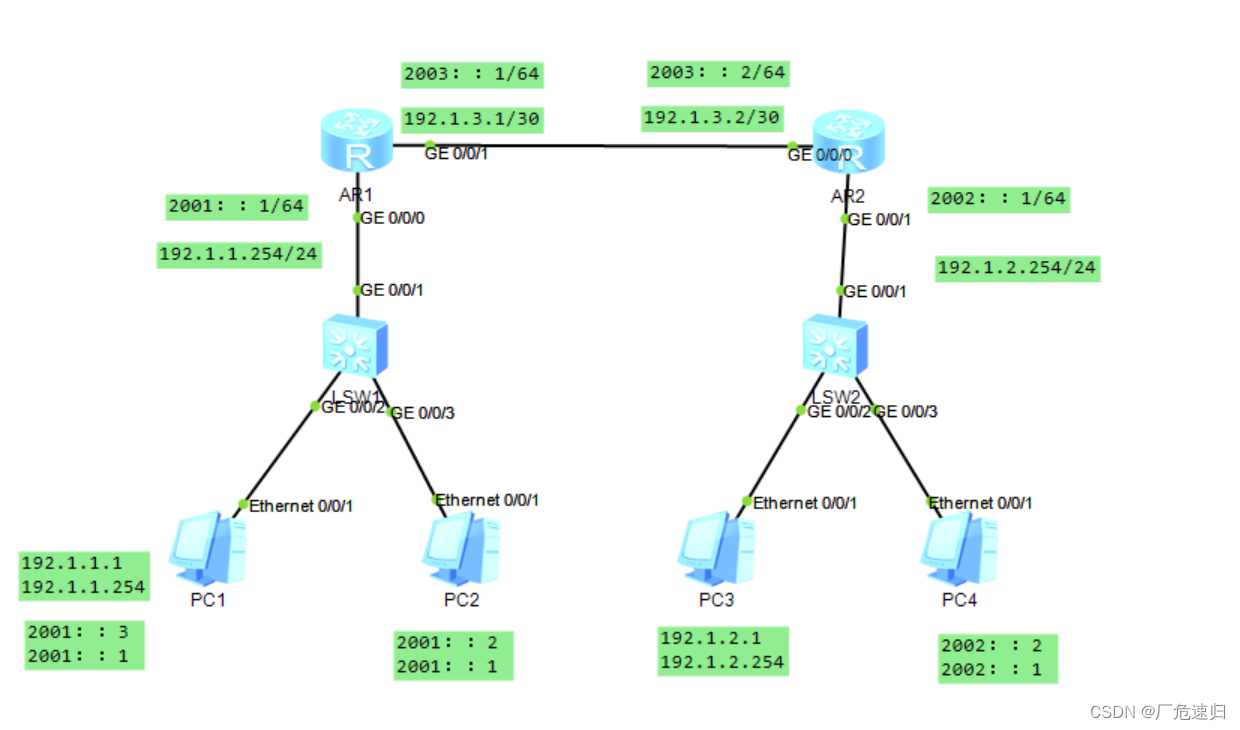

如图所示拓扑图,验证IP v4网络和IP v6网络共存于一个物理网络的工作机制,讲解双协议栈的工作原理,实现IP v4网络内和IP v6网络内终端之间的通信配置,但IP v4网络与IP v6网络之间不能实现互相通信。
实验步骤:
IP v4网络配置实现IP v4网络设备之间可以互相通信,但无法ping通IP v6网络设备。

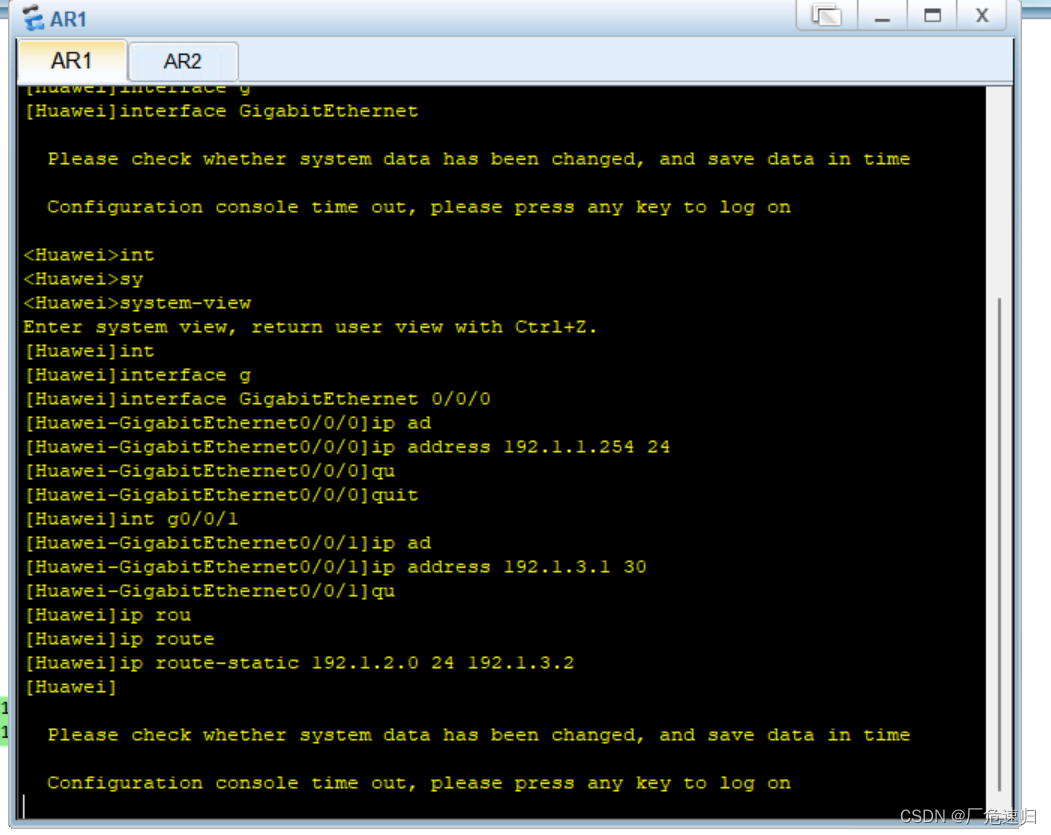

AR1配置:

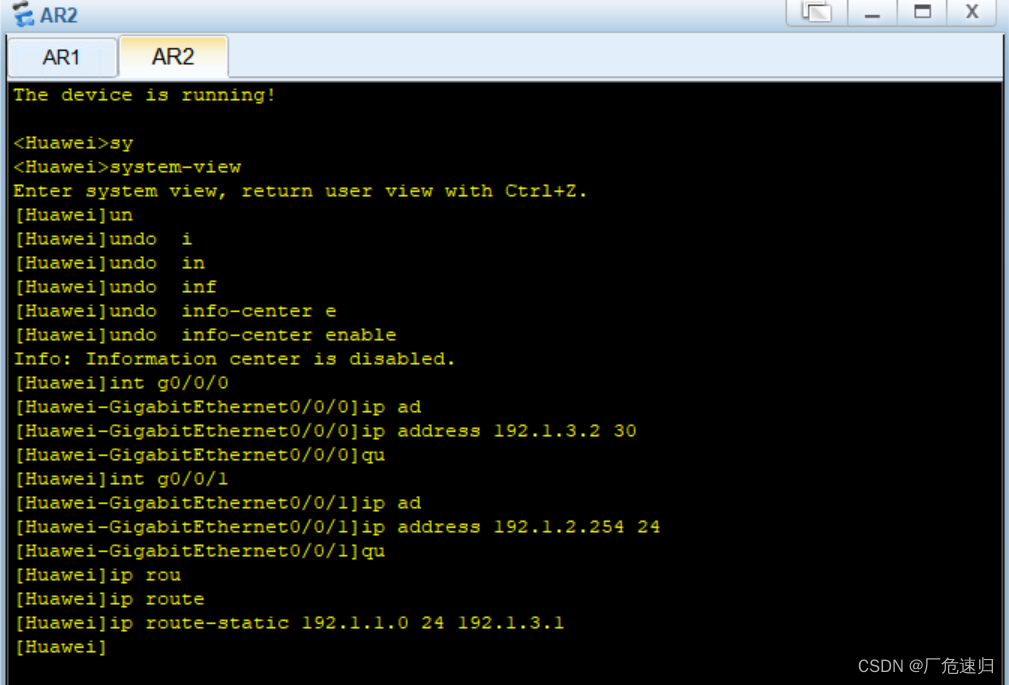

AR2配置:
验证:PC1通信PC3和PC4
配置IP v6网络实现IP v6网络设备之间可以实现通信

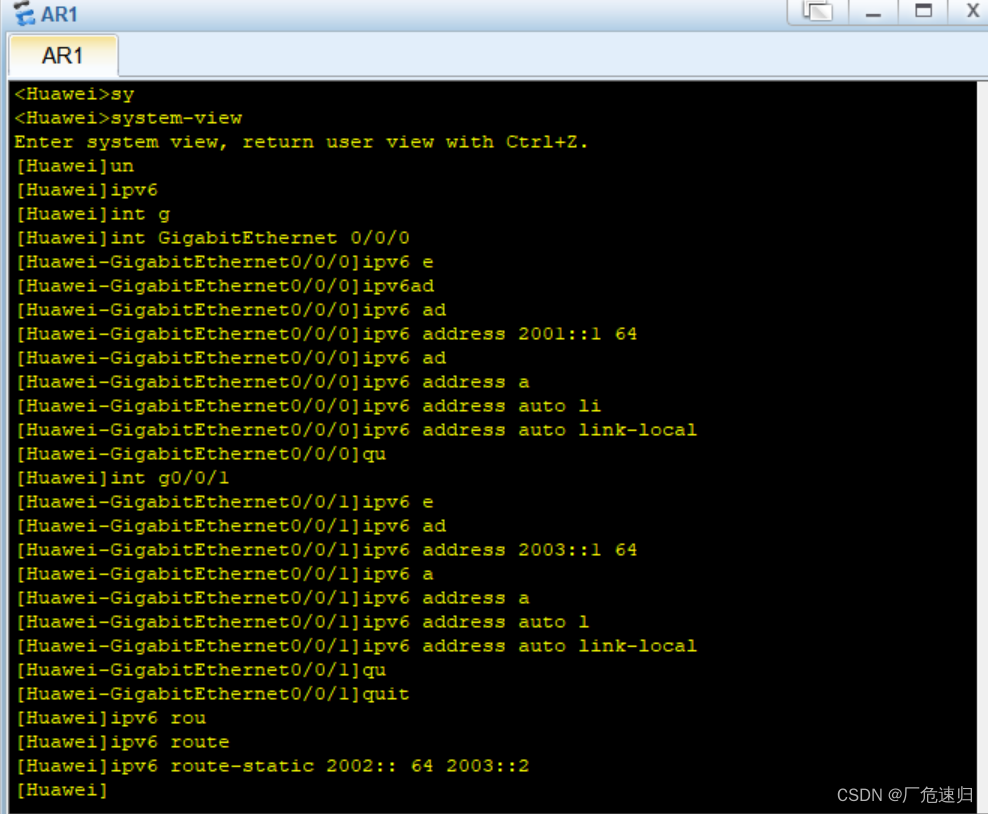

AR1

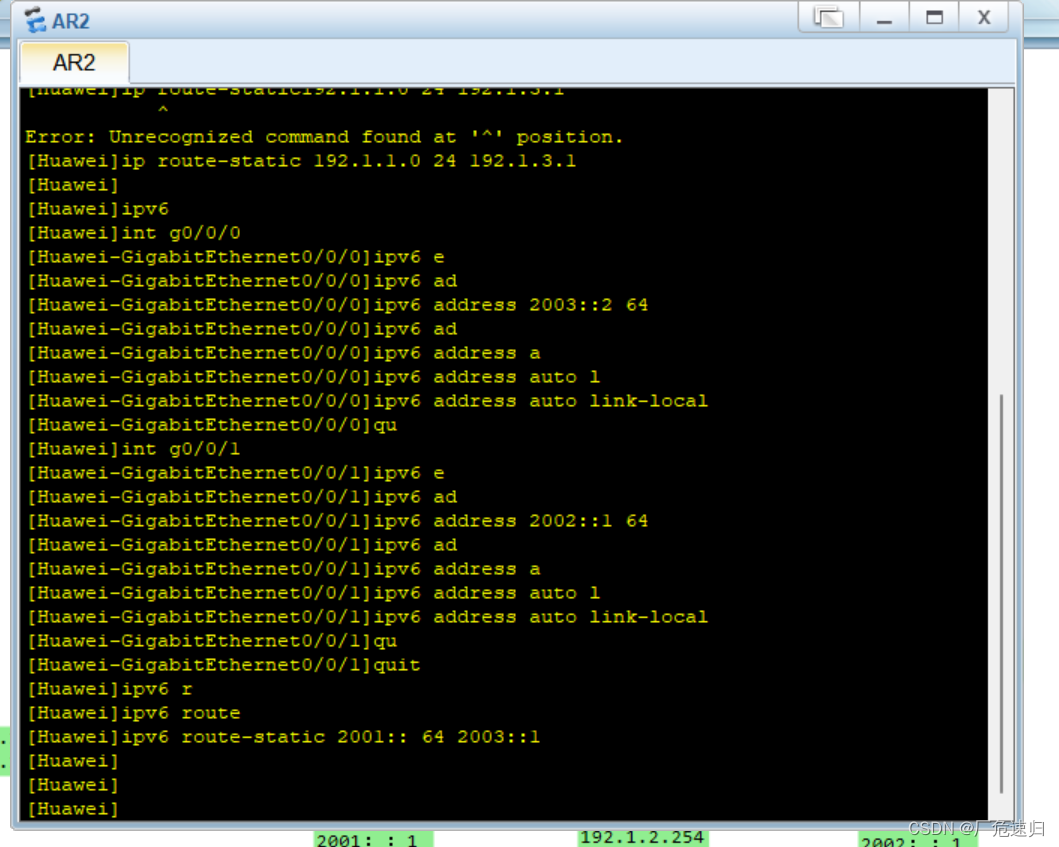

AR2

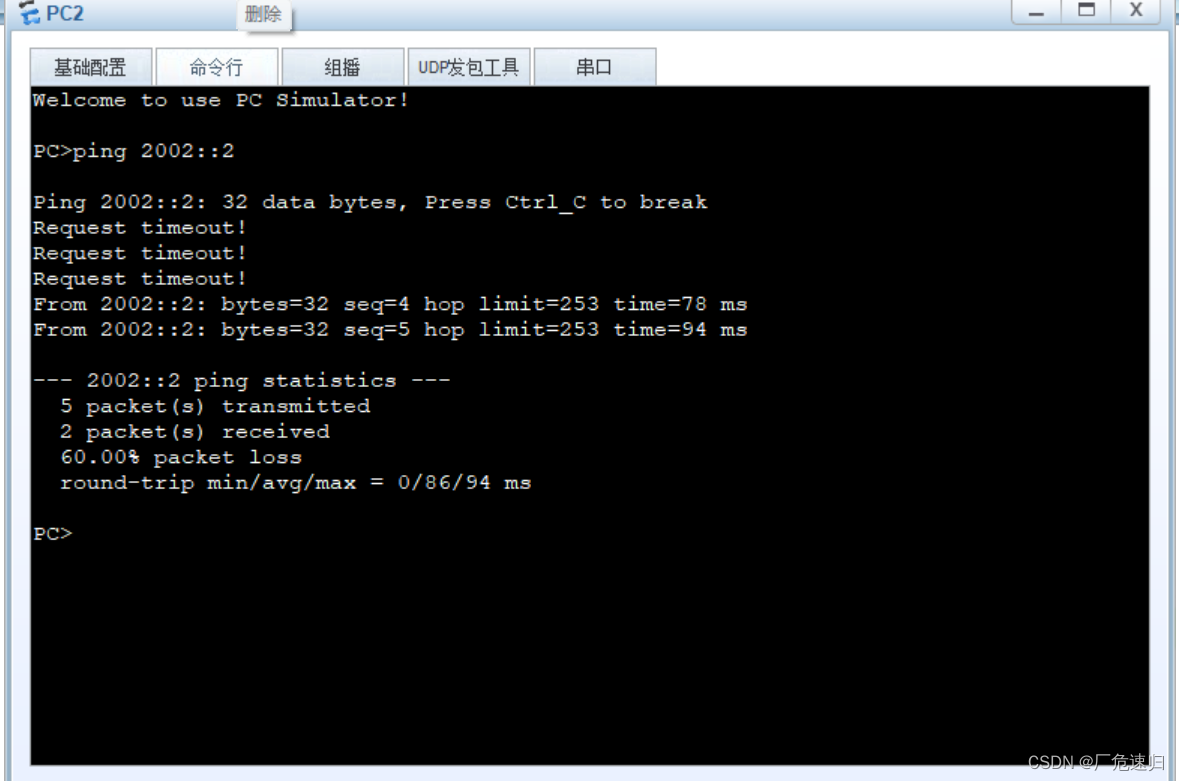

验证PC2与PC4通信

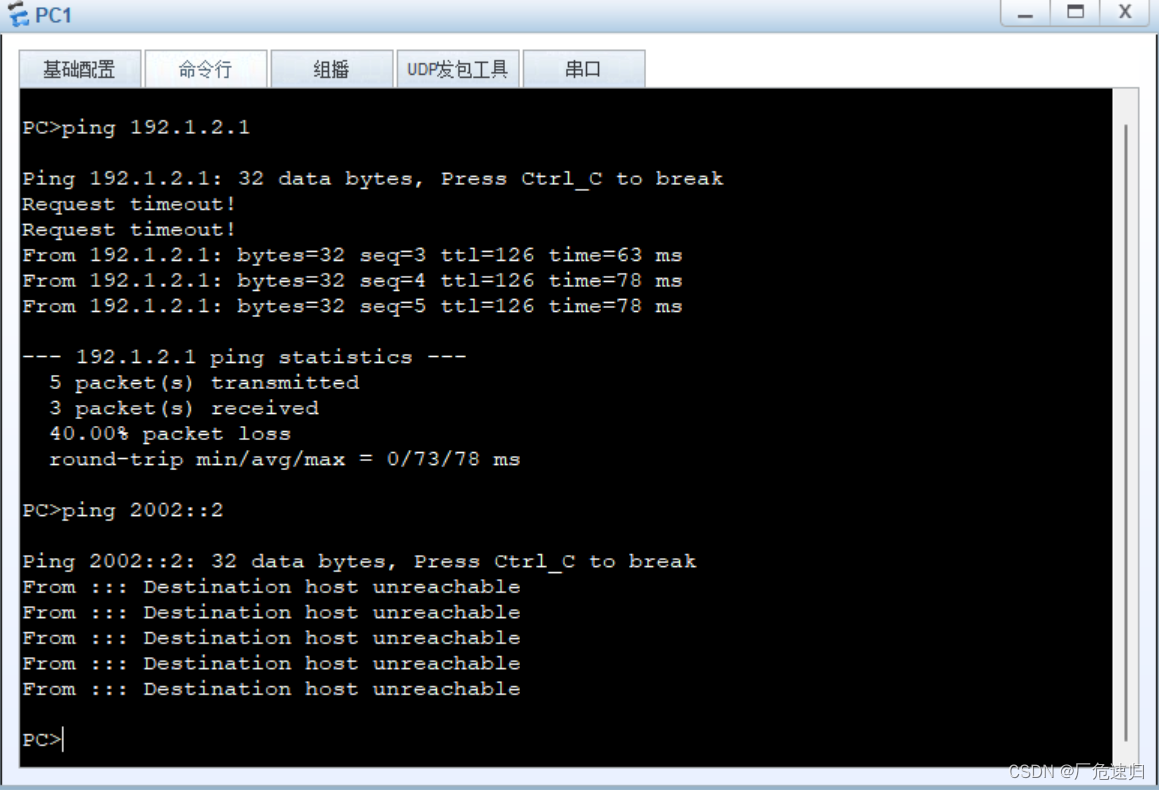

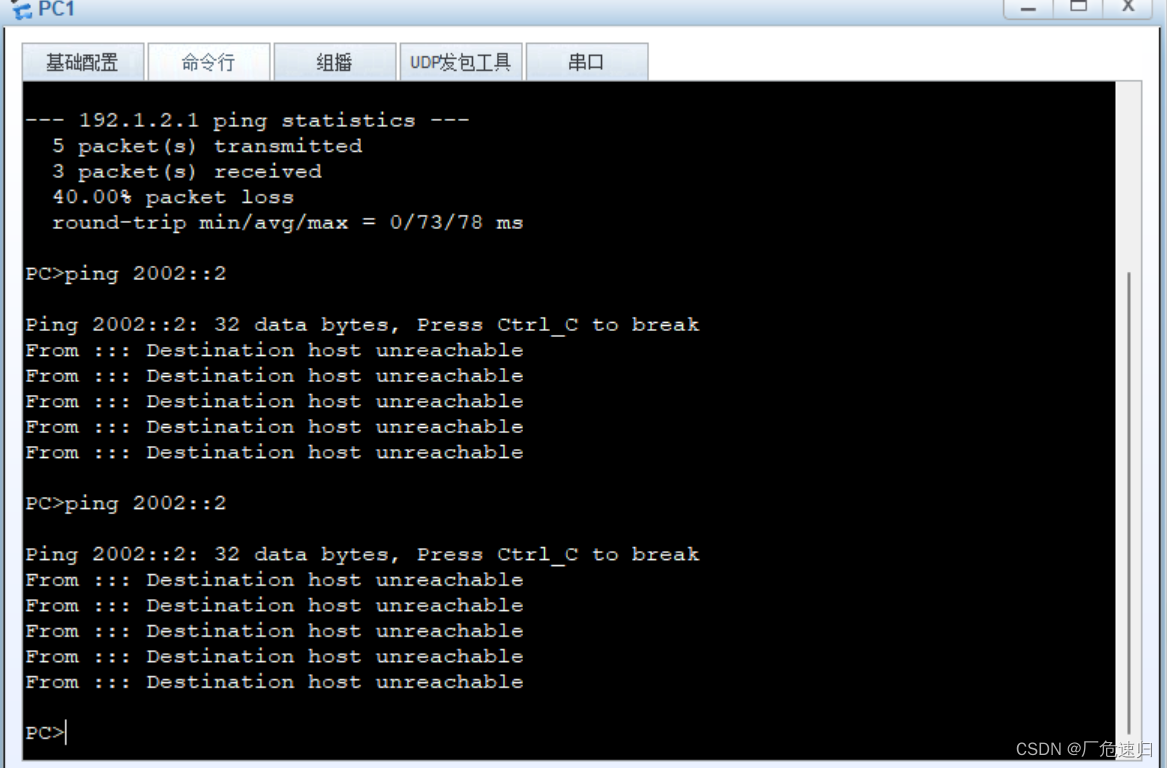

但IP v4网络无法ping通IP v6网络

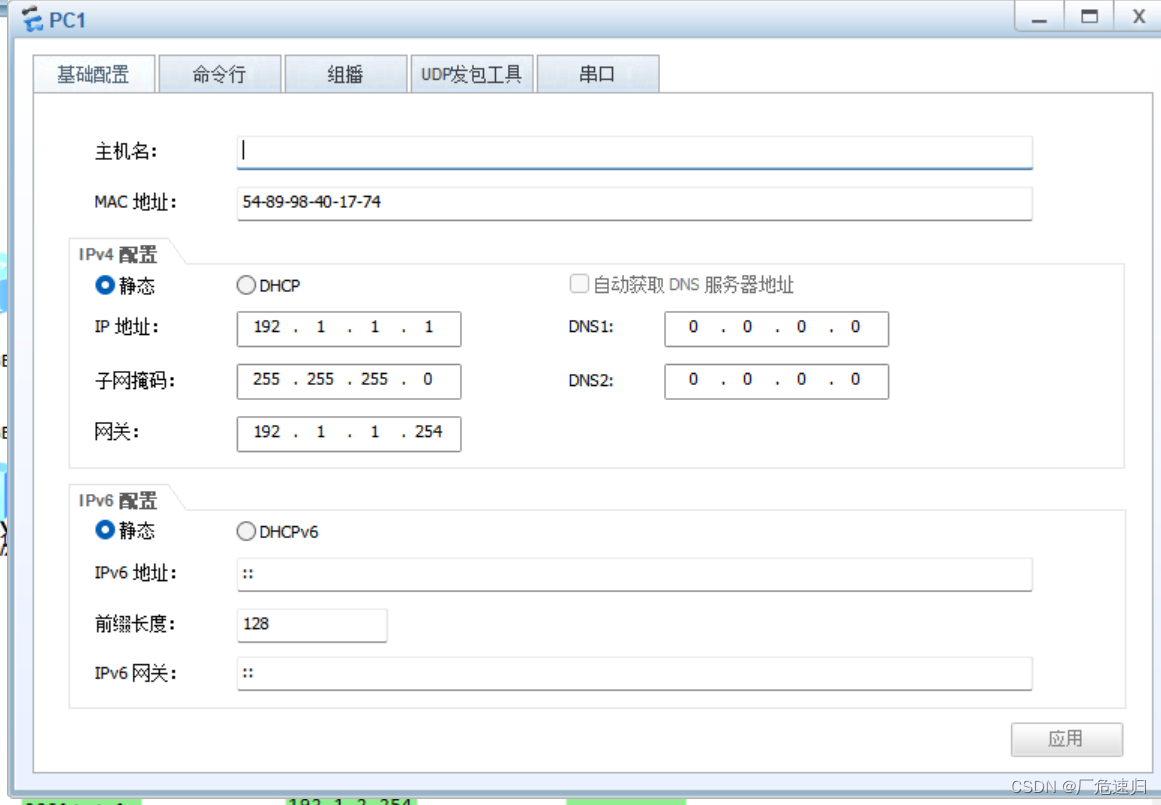

给PC1配置IPv6

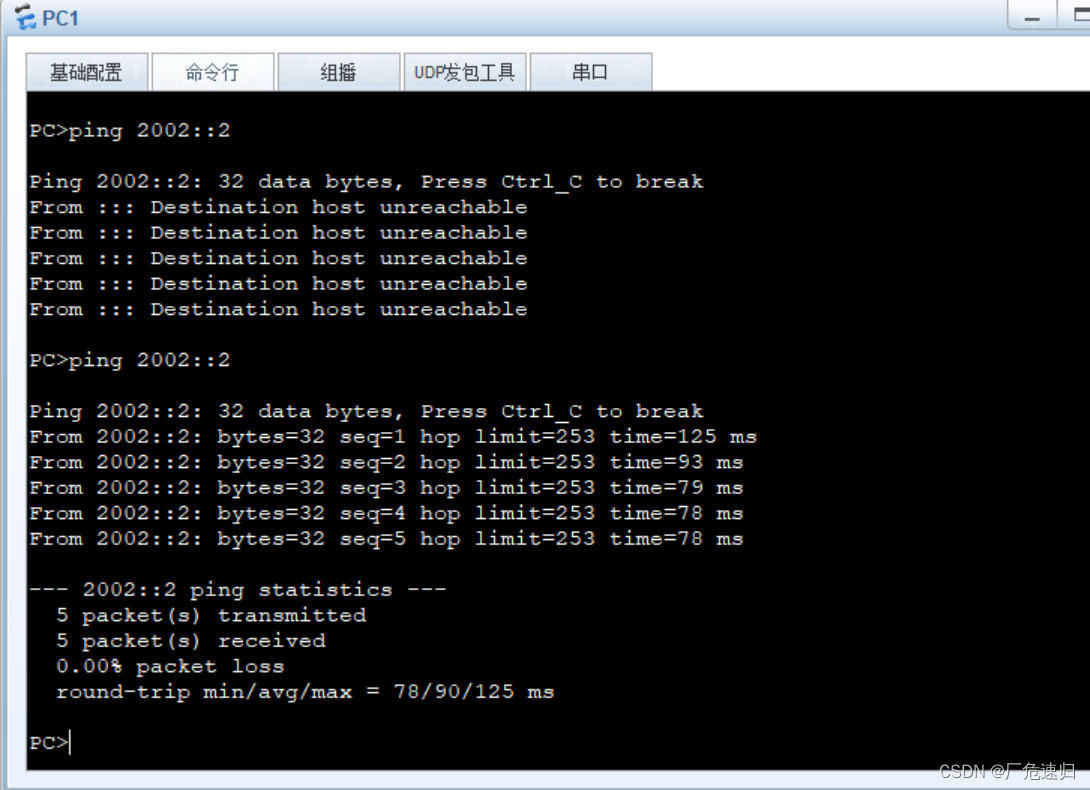

实现IP v4网络可以与IP v6网络通信
