第十章—生物医学信号时域数字滤波讨论
一、基本概念
干扰和噪声基本概念
干扰:非目标信号,噪声或确定性信号
噪声:与随机信号相联系
确定信号:数学方程
随机信号:统计方法描述
一般随机信号,单纯随机信号+确定信号,也是我们常说的随机信号或者未处理的生物医学信号
重要性质:
一般随机信号的互相关等于所含确定性成分的互相关
单纯随机信号,方差为0,可使用叠加平均技术去除(诱发电位提取:自发脑电+50hz工频干扰+环境噪声)
重要性质:
随机信号与确定性信号之积为随机信号
初相随机信号等效于两幅度随机信号的合成
“潜伏期”不稳定属于随机延时或者随机相位信号
伪随机信号:非线性信号,但不随机
白噪声:频率变化范围无限、幅度变换范围有限
色噪声:频率只可在有限范围内变化
完全随机信号:频率和幅度变化范围都无限
二、几种时域滤波技术
1加权平均滤波
周期平均滤波(锁相技术)
用一条尽可能逼近原始数据光滑的曲线代替原来的一段实际数据以去除高频干扰
最小二乘法(能量最小原理)
首尾数据处理:第一首尾数据(接续两点的数据平均)、第二首尾数据(接续三点数据的平均)
2周期平均滤波
适用:波形重复性、周期性、拟周期性,如心房、心室晚电位(心室肌去极化不同步,部分心肌延迟去极化,表现为QRS波下降支高频、低幅震荡电位)
具体:取一个QRS波为模板,奖其余与之比较
迭加判据、对准相位(两序列功率谱迭加是对准频率平均技术、两序列频谱迭加是向量锁频平均技术、两序列一定的定时标记配准是锁时平均技术)
诱发脑电:刺激——延时——时标信号
3迭加平均滤波(锁时技术)
要求:目标信号为确定性信号,干扰具有对称分布且均值为0,即均值为0的白噪声
迭加平均的结果主要取决于背景信号迭加平均的结果
诱发脑电和心室晚电位稳定提取技术:
自适应干扰消除技术、独立成分分析技术、小波分析技术
4相关平均技术:
在随机时间对同一性质生物医学信号多次测量造成对应值的随机性,使用相关平均技术(锁相),不能锁时
5同态滤波
非线性处理:(频带重叠)
乘同态(取对数)
卷同态(时域卷积取对数)
三、自适应滤波(3A技术及两个案例分析)

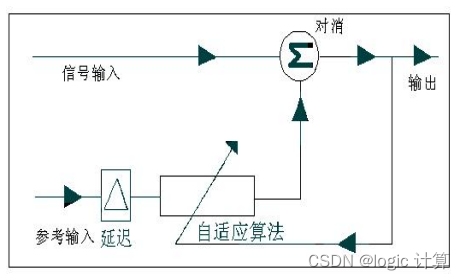

自适应干扰对消原理
1信号输入、参考输入、加权矩阵
自适应干扰对消原理
2最小能量原理(最大相关原理)
3参考信号选取
自参考:
胎儿心电提取:同一导联中不混有胎儿的母体信号,选取最大相关模板,逐一对消母体混合心电信号
诱发电位单次提取:刺激前与刺激后信号序列连续采样,找刺激前最大相关序列自适应干扰对消背景信号(同一序列信号中寻线管故也称自相关)
总体步骤:
自参考信号获取——刺激并标记——采集含诱发电位序列——自相关——相关系数最大值——自适应(调节矩阵)——对消
锁时:确保不同的医学设备或传感器采集到的信号在时间上是同步的过程。
当进行多个生理信号(如心电图、脑电图等)的同时采集时,需要确保这些信号的时间戳是一致的,以便后续的数据分析和整合。
锁相:将两个或多个信号的相位进行调整,使它们在时间上保持一致,以便进行相位相关的分析或处理。
在脑电信号处理中,使用锁相技术来将不同通道采集到的信号进行相位同步,以便进行相位同步相关的分析,如相干性分析等。
