Cisco Packet Tracer 用一台交换机连接两台pc

已于 2023-07-27 19:13:22 修改
阅读量6.1k 收藏 17
点赞数 12
分类专栏： 计算机网络实验 文章标签： 服务器 运维
于 2023-06-03 21:59:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_69608018/article/details/131025576
版权
文章通过两台PC的IP配置和子网掩码说明了网络连通性的要求。当两台PC的IP地址不在同一网络段时，如192.128.1.1与192.129.1.2，它们无法通信，但调整为同一网络段后（如都改为192.128.1.x），可以成功ping通。同样，172.168.1.1和172.168.129.2由于处于相同网络段内，即使数字不同也能互相通信。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.

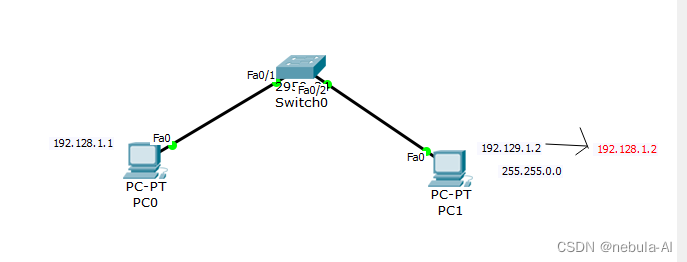

其中一台pc的IP地址为192.128.1.1，子网掩码为255.255.0.0

另一台pc的IP地址先设为192.129.1.2，子网掩码为255.255.0.0

验证两台PC能否连通？

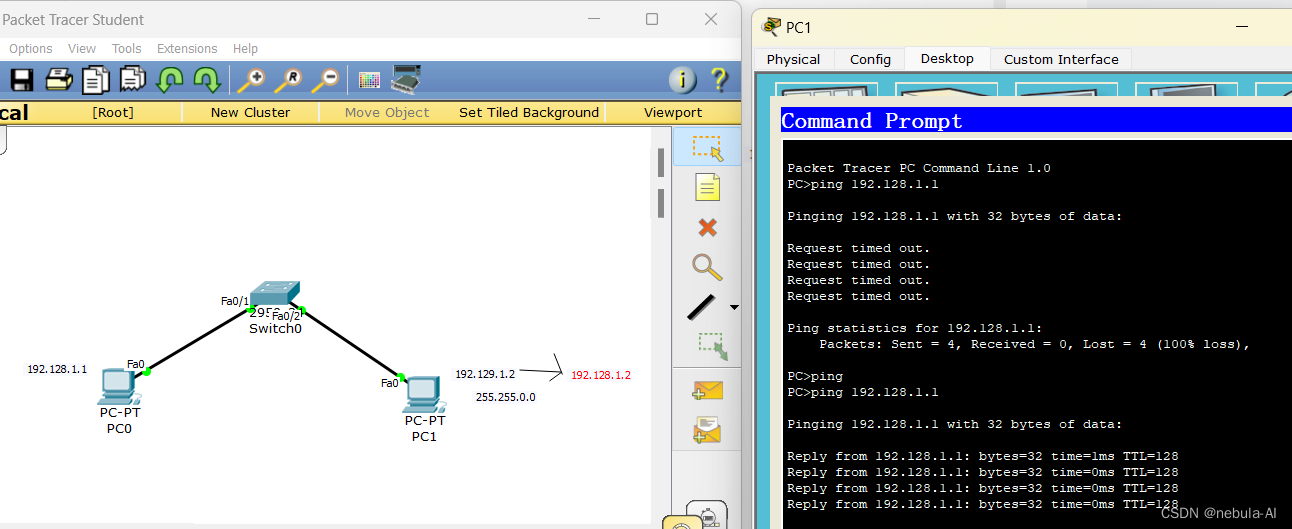

  • 在PC1进行对PC0ping操作，结果请求超时，即PC0和PC1没有连通

         交换机只能连接同一个网络

  • 将PC1的IP地址改为192.1281.2，再进行ping操作成功

2.

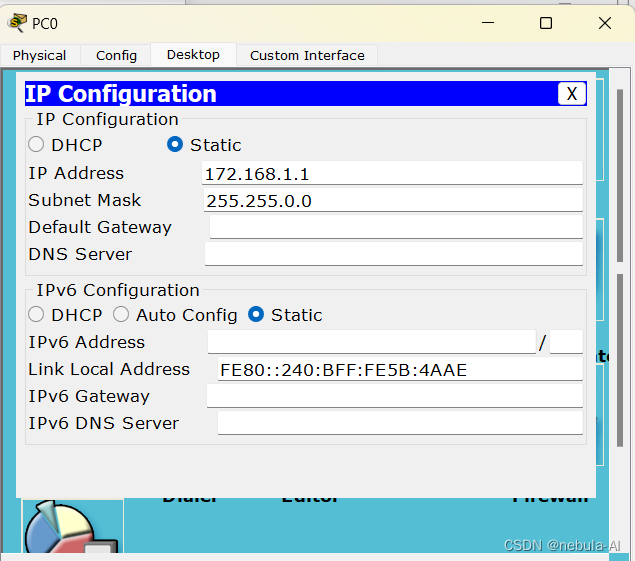

两台PC的IP地址分别为（172.168.1.1，172.168.129.2）

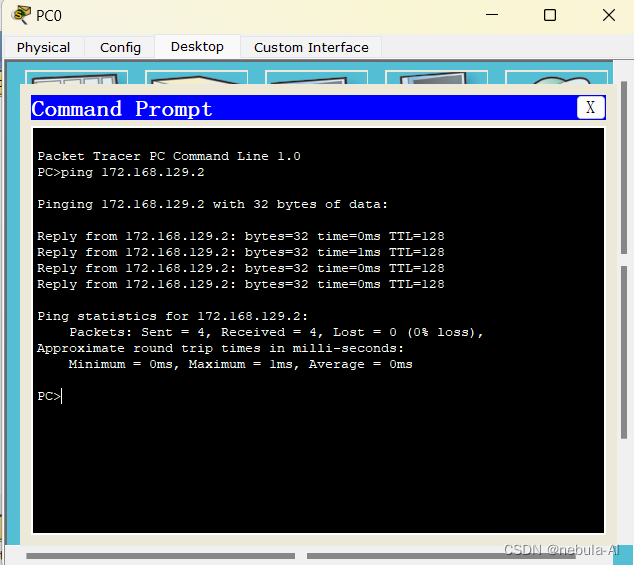

PC0用ping操作向IP地址为172.168.129.2的主机发送报文

 收到来自IP地址为172.168.129.2的主机发送回来的反馈包，即证明两台PC能够连通。

两台主机都在172.168这一个网段内，属于同一网络，所以能够正常连通。
