简单易懂的静态路由配置

静态路由实验

概念

静态路由是一种由网络管理员手动配置的路由方式，用于明确指定数据包从源到目的地的传输路径。与动态路由协议（如 OSPF、BGP 等）不同，静态路由不会自动调整，需要人工维护。

---

核心特点

1. 手动配置
   管理员需逐条添加路由条目，明确指定目标网络、子网掩码、下一跳地址或出接口。
2. 无自动更新
   网络拓扑变化时（如链路故障），静态路由不会自动修正，需人工干预。
3. 资源消耗低
   无需运行路由协议，节省设备 CPU、内存和带宽资源。

---

适用场景

• 小型网络：设备数量少，拓扑简单（如家庭、小型企业）。

• 边缘网络：企业出口路由器指向 ISP 的默认路由。

• 点到点专线：固定路径的专线连接（如两个分支机构间）。

• 安全隔离：严格控制流量路径，避免动态路由泄露信息。

• 临时调试：故障排除时手动指定路径。

• 优点

  • 简单高效：配置直观，适合简单网络。
  • 可控性强：精确控制流量路径。
  • 安全性高：避免动态路由协议的安全风险（如路由欺骗）。

  ---

  缺点

  • 扩展性差：大型网络维护成本高。
  • 容错性低：无法自动适应网络变化，链路故障需手动修复。
  • 配置繁琐：逐条配置易出错。

---

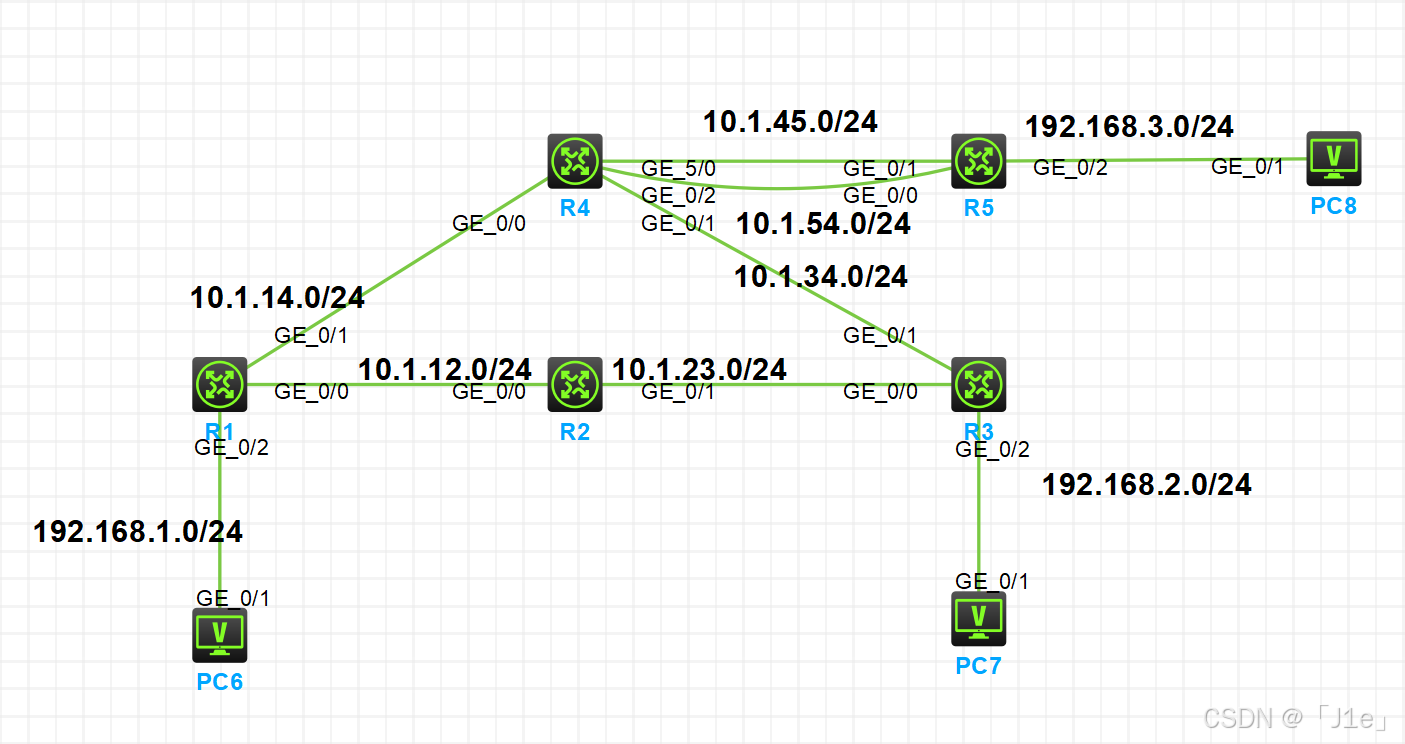

实验拓扑

实验需求

1. 按照图示配置 IP 地址
2. 按照如下路径规划配置静态路由，实现连接 PC 的业务网段互通
   1. 192.168.1.0/24 网段到达 192.168.2.0/24 网段经过 R1，R2，R3
   2. 192.168.2.0/24 网段到达 192.168.1.0/24 网段经过 R3，R4，R1
   3. 192.168.1.0/24 网段到达 192.168.3.0/24 网段经过 R1，R4，R5
   4. 192.168.2.0/24 网段到达 192.168.3.0/24 网段经过 R3，R4，R5
   5. 192.168.3.0/24 网段到达 192.168.1.0/24 网段和 192.168.2.0/24 网段的路由来回一致
   6. R5 上不允许出现到达其他业务网段的明细路由
   7. 所有经过 R4 和 R5 的流量通过等价路由实现负载分担

---

实验解法

1. 配置 IP 地址部分

• 路由器IP地址配置

[R1-GigabitEthernet0/0]ip add 10.1.12.1 24
[R1-GigabitEthernet0/1]ip add 10.1.14.1 24
[R1-GigabitEthernet0/2]ip add 192.168.1.254 24

[R2-GigabitEthernet0/0]ip add 10.1.12.2 24
[R2-GigabitEthernet0/1]ip add 10.1.14.2 24

[R3-GigabitEthernet0/0]ip add 10.1.23.3 24
[R3-GigabitEthernet0/1]ip add 10.1.34.3 24
[R3-GigabitEthernet0/2]ip add 192.168.2.254 24

[R4-GigabitEthernet0/0]ip add 10.1.14.4 24
[R4-GigabitEthernet0/1]ip add 10.1.34.4 24
[R4-GigabitEthernet0/2]ip add 10.1.54.4 24
[R4-GigabitEthernet5/0]ip add 10.1.45.4 24

[R5-GigabitEthernet0/0]ip add 10.1.54.5 24
[R5-GigabitEthernet0/1]ip add 10.1.45.5 24
[R5-GigabitEthernet0/2]ip add 192.168.3.254 24

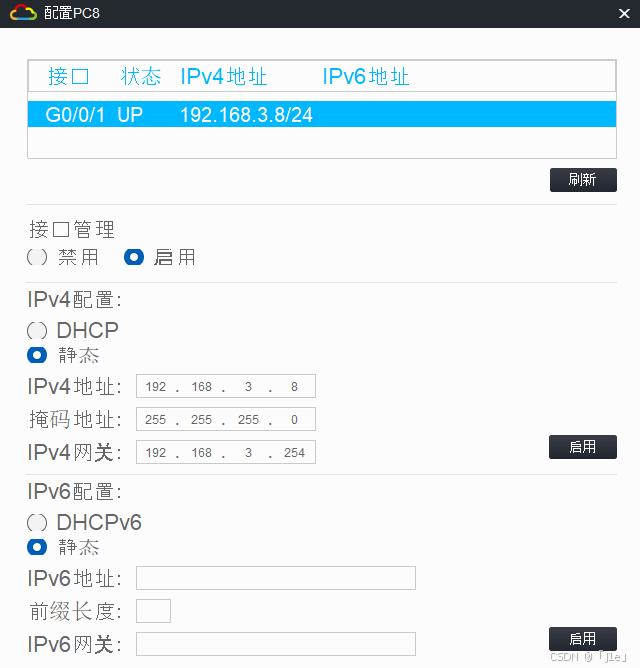

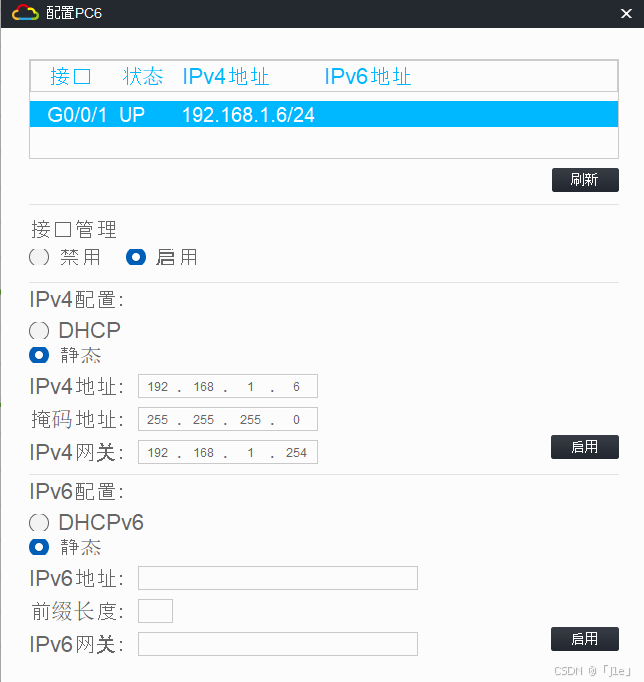

• PC的IP地址配置

2.按照需求配置静态路由，实现连接 PC 的业务网段互通

分析：配置静态路由时，首先要明确一点，是要求全网互通，还是只要求业务网段互通。如果是只要求业务网段互通的话，就只需要配置到达业务网段的静态路由，并不需要配置到达途径的互联网段的静态路由 　　根据这个思路，就可以得知，只需要按照规划的路径，使沿途每台路由器上具有到达目的业务网段的路由就可以了 　　另外，对于某些路由器，某些业务网段是其直连网段，路由器会自动产生相应的直连路由，并不需要再额外配置静态路由。
　　
步骤 1：配置 192.168.1.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，需要经过 R1，R2，R3，在 R1 上需要配置静态路由，下一跳指向 R2 ，R2 上也需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.2.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.2.0 24 10.1.12.2
[R2]ip route-static 192.168.2.0 24 10.1.23.3

步骤 2：配置 192.168.2.0/24 网段到 192.168.1.0 网段的静态路由

分析：目的网段是 192.168.1.0/24 网段，需要经过 R3，R4，R1，在 R3 上需要配置静态路由，下一跳指向 R4 也可以指向R2，R4 和上也需要配置静态路由，下一跳指向 R1，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.1.0 24 10.1.34.4
[R4]ip route-static 192.168.1.0 24 10.1.14.1

[R3]ip route-static 192.168.1.0 24 10.1.23.2
[R2]ip route-static 192.168.1.0 24 10.1.12.1

步骤 3：配置 192.168.1.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R1，R4，R5，在 R1 上需要配置静态路由，下一跳指向 R4 ，R4 上也需要配置静态路由，下一跳指向 R5，且 R4 到 R5 之间要求有等价路由，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R1]ip route-static 192.168.3.0 24 10.1.14.4
[R4]ip route-static 192.168.3.0 24 10.1.45.5
[R4]ip route-static 192.168.3.0 24 10.1.54.5

步骤 4：配置 192.168.2.0/24 网段到 192.168.3.0 网段的静态路由

分析：目的网段是 192.168.3.0/24 网段，需要经过 R3，R4，R5，在 R3 上需要配置静态路由，下一跳指向 R4 ，R4 在上一步已经配置过了，无需再次配置，R5 上会自动产生到达 192.168.3.0/24 网段的直连路由，不需要额外配置

[R3]ip route-static 192.168.3.0 24 10.1.34.4

步骤 5：配置 192.168.3.0/24 网段到 192.168.1.0 网段的静态路由

分析：目的网段是 192.168.1.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R1，在 R5 上需要配置静态路由，下一跳指向 R4 ，但又不允许出现明细路由，那么只能通过默认路由来实现，而且 R5 到 R4 上需求有等价路由，R4 在步骤 2 已经配置过了到达 192.168.1.0/24 网段的路由，不需要再次配置，R1 上会自动产生到达 192.168.1.0/24 网段的直连路由，也不需要额外配置

[R5]ip route-static 0.0.0.0 0 10.1.45.4
[R5]ip route-static 0.0.0.0 0 10.1.54.4

步骤 6：配置 192.168.3.0/24 网段到 192.168.2.0 网段的静态路由

分析：目的网段是 192.168.2.0/24 网段，要求来回路径一致，就是要经过 R5，R4，R3，R5 在上一步已经配置过了默认路由，不需要再次配置，R4 需要配置静态路由，下一跳指向 R3，R3 上会自动产生到达 192.168.3.0/24 网段的直连路由，也不需要额外配置

[R4]ip route-static 192.168.2.0 24 10.1.34.3

实验结果

• PC6与PC7互通

<PC6>ping 192.168.2.7
Ping 192.168.2.7 (192.168.2.7): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.2.7: icmp_seq=0 ttl=252 time=2.405 ms
56 bytes from 192.168.2.7: icmp_seq=1 ttl=252 time=1.493 ms
56 bytes from 192.168.2.7: icmp_seq=2 ttl=252 time=2.037 ms
56 bytes from 192.168.2.7: icmp_seq=3 ttl=252 time=2.057 ms
56 bytes from 192.168.2.7: icmp_seq=4 ttl=252 time=3.105 ms

• PC6与PC8互通

[PC6]ping 192.168.3.8
Ping 192.168.3.8 (192.168.3.8): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.3.8: icmp_seq=0 ttl=252 time=1.468 ms
56 bytes from 192.168.3.8: icmp_seq=1 ttl=252 time=1.358 ms
56 bytes from 192.168.3.8: icmp_seq=2 ttl=252 time=2.675 ms
56 bytes from 192.168.3.8: icmp_seq=3 ttl=252 time=1.592 ms
56 bytes from 192.168.3.8: icmp_seq=4 ttl=252 time=1.213 ms

• PC7与PC8互通

<PC7>ping 192.168.2.7
Ping 192.168.2.7 (192.168.2.7): 56 data bytes, press CTRL_C to break
56 bytes from 192.168.2.7: icmp_seq=0 ttl=255 time=0.039 ms
56 bytes from 192.168.2.7: icmp_seq=1 ttl=255 time=0.120 ms
56 bytes from 192.168.2.7: icmp_seq=2 ttl=255 time=0.059 ms
56 bytes from 192.168.2.7: icmp_seq=3 ttl=255 time=0.044 ms
56 bytes from 192.168.2.7: icmp_seq=4 ttl=255 time=0.066 ms

总结

静态路由适用于小型、稳定或需严格控制的网络环境，但需权衡其灵活性与维护成本。实际网络中常与动态路由结合使用（如默认静态路由 + 内部动态路由），以兼顾效率与可靠性。
