一、三大网络模型

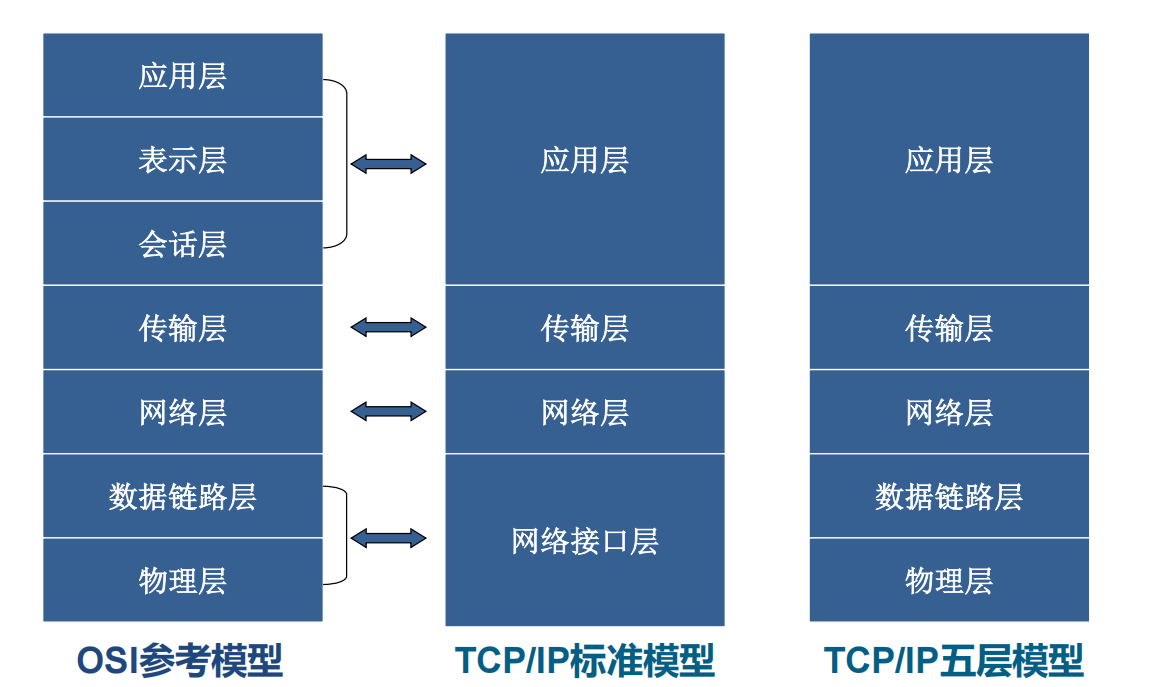

1.1 各层功能

物理层：是 OSI 模型的最底层，主要负责处理物理介质上的信号传输。它定义了硬件设备、传输介质（如电缆、光纤、无线频段）的电气、机械、功能和规程特性，确保数据能够在物理介质上进行传输。例如，规定了网线的接口类型、信号的电压值、传输速率等。
数据链路层：负责将物理层接收到的信号转换为数据帧，并进行错误检测和纠正。它通过 MAC地址来标识网络中的设备(标识上层数据)，实现设备之间的可靠数据传输。
网络层：主要功能是实现网络之间的数据路由和寻址。它通过 IP 地址来标识网络中的主机和网络，根据网络拓扑结构和路由协议，选择最佳的路径将数据包从源主机传输到目标主机。网络层还负责处理数据包的分片和重组，以适应不同网络链路的 MTU（最大传输单元）限制。
传输层：为应用程序提供端到端的通信服务。它负责在不同主机的应用程序之间建立、维护和管理连接，确保数据的可靠传输。传输层使用端口号来标识不同的应用程序进程，常见的传输层协议有 TCP（传输控制协议）和 UDP（用户数据报协议）。TCP 提供可靠的面向连接的服务，UDP 则提供不可靠的无连接服务。
会话层：主要负责建立、管理和终止会话。它协调不同主机上应用程序之间的通信会话，包括会话的建立、维护和终结等功能。会话层还可以提供会话管理的服务，如会话的恢复和重新连接等。
表示层：负责处理数据的表示和转换，确保不同系统之间能够正确地理解和处理数据。它包括数据的加密和解密、压缩和解压缩、字符编码转换等功能。例如，将不同字符集的文本进行转换，或者对视频、音频等数据进行格式转换，以适应接收方的要求。
应用层：是 OSI 模型的最高层，直接面向用户和应用程序。它提供了各种网络服务和应用程序接口，如 HTTP（超文本传输协议）用于网页浏览、SMTP（简单邮件传输协议）用于电子邮件发送、FTP（文件传输协议）用于文件传输等。应用层负责将用户的请求转换为网络能够理解的格式，并将服务器的响应转换为用户能够理解的形式。

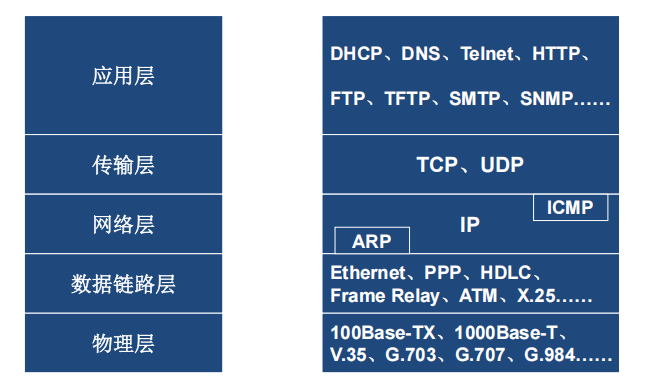

1.2 TCP/IP协议栈

二、IP协议

2.1 IP包头结构

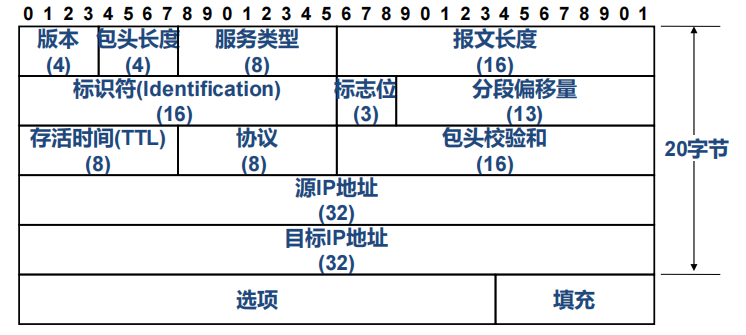

版本（Version）：占 4 位，用于标识 IP 协议的版本，常见的有 IPv4 和 IPv6。IPv4 的版本值为 4，IPv6 的版本值为 6。
包头长度（Header Length）：占 4 位，以 4 字节为单位，表示 IP 包头的长度。由于 IP 包头中可能包含可选字段，所以首部长度是可变的。通过该字段，接收方可以确定包头的结束位置和数据的开始位置。
服务类型（Type of Service，ToS）：占 8 位，QOS使用。前3位为IP优先级，前6位为DSCP
报文长度（Total Length）：占 16 位，以字节为单位，表示整个 IP 数据包（包括包头和数据部分）的长度。该字段的最大值为 65535 字节，但由于数据链路层对 MTU 的限制，实际传输的数据包长度通常会小于这个值。
标识符（Identifier）：占 16 位，用于唯一标识一个数据包，主要用于数据包的分片和重组。当一个数据包需要被分片传输时，每个分片都会携带相同的标识符，以便接收方能够将它们正确地重组为原始数据包。
标志位（Flags）：占 3 位，用于控制数据包的分片和指示数据包的状态。其中，第一位为保留位，必须设置为 0；第二位为不分片位（DF），如果设置为 1，表示该数据包不允许被分片；第三位为更多分片位（MF），如果设置为 1，表示该数据包还有更多的分片未传输。
分段偏移量（Fragment Offset）：占 13 位，以 8 字节为单位，表示该分片在原始数据包中的偏移量。通过片偏移字段，接收方可以确定各个分片在原始数据包中的位置，从而正确地进行重组。
生存时间（Time to Live，TTL）：占 8 位，用于指定数据包在网络中的生存时间。每经过一个路由器，TTL 的值就会减 1，当 TTL 的值减为 0 时，数据包将被丢弃。TTL 的作用是防止数据包在网络中无限循环，确保网络的稳定性。
协议（Protocol）：占 8 位，用于标识上层协议，如 TCP（值为 6）、UDP（值为 17）、ICMP（值为 1）等。通过协议字段，接收方可以知道将数据包交给哪个上层协议进行处理。
包头校验和（Header Checksum）：占 16 位，用于校验 IP 包头的完整性。计算校验和时，只对 IP 包头进行计算，不包括数据部分。发送方在发送数据包前，会根据 IP 包头的内容计算出一个校验和，并将其填入首部校验和字段；接收方在收到数据包后，会重新计算校验和，并与首部校验和字段的值进行比较，如果两者不相等，则说明数据包在传输过程中发生了错误。
源 IP 地址（Source IP Address）：占 32 位，用于标识数据包的发送方 IP 地址。
目的 IP 地址（Destination IP Address）：占 32 位，用于标识数据包的接收方 IP 地址。
可选字段（Options）：长度可变，最多可达 40 字节。可选字段用于提供一些额外的功能，如记录路由、时间戳、安全选项等。但由于可选字段会增加 IP 包头的长度和处理复杂度，所以在实际应用中并不常用。
填充字段（Padding）：用于保证 IP 包头的长度是 4 字节的整数倍。当可选字段的长度不是 4 字节的整数倍时，需要在可选字段后面添加填充字段，使 IP 包头的总长度满足 4 字节对齐的要求。

注：标识符--同一ip数据包的各个分片的标识符相同 IP分片只在目标主机上进行重组

三、TCP与UDP

3.1 TCP包头结构

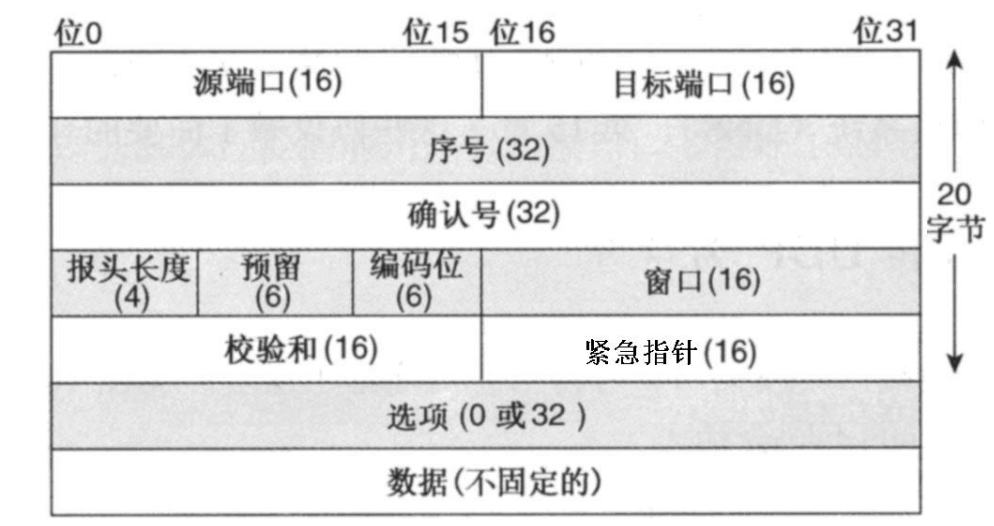

源端口号（Source Port）：占 16 位，标识发送端应用程序的端口号，用于区分同一台主机上的不同应用程序。
目的端口号（Destination Port）：占 16 位，标识接收端应用程序的端口号，用于将数据准确交付到目标应用程序。注：0——65536，1024以下为知名端口号
序号（Sequence Number）：占 32 位，用来标识 TCP 发送端发送数据的字节流编号。通过序号，接收端可以正确地将接收到的数据包按顺序组装成完整的数据。
确认号（Acknowledgment Number）：占 32 位，是接收端期望收到的下一个字节的序号。它表示接收端已经成功接收了该序号之前的所有数据，用于实现可靠的数据传输。
报头长度（Data Offset）：占 4 位，指示 TCP 包头的长度，以 4 字节为单位。由于 TCP 包头可能包含选项字段，长度不固定，因此需要这个字段来确定数据部分的起始位置。
预留（Reserved）：占 6 位，保留字段，暂时未使用，通常设置为 0。
编码位（Control Bits）：共 6 位，从左到右分别是 URG、ACK、PSH、RST、SYN、FIN。具体含义如下：
- URG（紧急指针标志）：当 URG = 1 时，表明紧急指针字段有效，通知接收方尽快处理紧急数据。
- ACK（确认标志）：当 ACK = 1 时，确认序号字段才有效。在建立连接后，所有发送的数据包都应将 ACK 置为 1。
- PSH（推送标志）：当 PSH = 1 时，指示接收方应尽快将数据交付给应用程序，而不是等待缓冲区填满。
- RST（复位标志）：当 RST = 1 时，用于重置连接。通常在出现错误或异常情况时，发送 RST 包来终止连接。
- SYN（同步标志）：在建立连接时，SYN = 1 用于同步序号。SYN = 1 且 ACK = 0 表示这是一个连接请求包；SYN = 1 且 ACK = 1 表示这是一个连接确认包。
- FIN（结束标志）：当 FIN = 1 时，表明发送方已完成数据发送，请求关闭连接。
窗口（Window Size）：占 16 位，用于告知发送方接收方的接收窗口大小，即接收方当前能够接收的数据量。发送方根据这个字段来控制发送数据的速度，以避免接收方缓冲区溢出。
校验和（Checksum）：占 16 位，用于检测 TCP 数据包在传输过程中是否发生错误。它是对 TCP 包头和数据部分进行计算得到的一个校验值，接收方通过重新计算校验和来验证数据的完整性。TCP报头和数据的校验和
紧急指针（Urgent Pointer）：占 16 位，当 URG 标志位为 1 时，紧急指针字段有效。它指向紧急数据的最后一个字节的序号，用于在紧急情况下快速定位紧急数据的范围。
选项（Options）：长度可变，通常为 0 - 40 字节。常见的选项包括最大段大小（MSS）、窗口扩大因子、时间戳等。选项字段用于在 TCP 连接建立过程中协商一些参数，或者提供一些额外的功能。
填充（Padding）：由于选项字段的长度不一定是 4 字节的整数倍，为了保证 TCP 包头的长度是 4 字节的整数倍，可能需要添加填充字节，使整个包头长度满足要求。

3.2TCP连接建立——三次握手

客户端向服务器发送 SYN 包（第一次握手） SYN=1, Seq=x

服务器响应 SYN+ACK 包（第二次握手） SYN=1, ACK=1, Seq=y, Ack=x+1

客户端发送 ACK 包完成握手（第三次握手） ACK=1, Seq=x+1, Ack=y+1

3.3TCP连接断开——四次断开

客户端向服务器发送 FIN 包（第一次挥手） FIN=1, Seq=u

服务器响应 ACK 包（第二次挥手） ACK=1, Seq=v, Ack=u+1

服务器向客户端发送 FIN 包（第三次挥手） FIN=1, ACK=1, Seq=v, Ack=u+1

客户端响应 ACK 包（第四次挥手） ACK=1, Seq=u+1, Ack=v+1

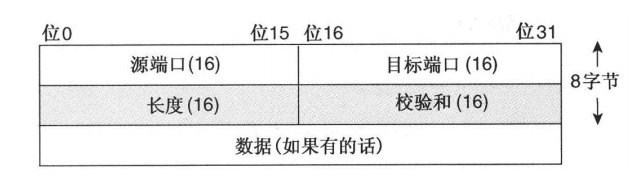

3.4 UDP包头结构

四、上层协议标识

4.1常见IP协议号

协议	IP协议号	协议	IP协议号
ICMP	1	RSVP	46
IGMP	2	GRE	47
IP in IP	4	ESP	50
TCP	6	AH	51
IGRP	9	EIGRP	88
UDP	17	OSPF	89
IPv6 in IP	41	VRRP	112

4.2常见TCP端口号

应用	TCP 端口号	应用	TCP 端口号
FTP - Data	20	BGP	179
FTP	21	HTTPS	443
SSH	22	RTSP	554
Telnet	23	SOL Server	1433
SMTP	25	Oracle	1521
Tacacs+	49	H323	1720
HTTP	80	PPTP	1723
POP3	110	MMS	1755
文件共享	139、445	远程桌面	3389

4.3常见UDP端口号

应用	UDP 端口号	应用	UDP 端口号
WINS	42	NetBIOS	137、138、139
DNS	53	IPSec NAT - T	500、4500
DHCP(bootps)	67	Syslog	514
DHCP(bootpc)	68	RIP	520
TFTP	69	L2TP	1701
NTP	123	Radius	1812、1813
SNMP	161、162	Radius cisco	1645、1646
