读线圈和离散状态寄存器信息

一.功能码操作类型

二.读线圈状态

1. 需求实例
   读取设备地址为 3 的从设备的线圈状态寄存器，线圈地址为 19 到 55（从 0 开始计算）共 37
   个状态。

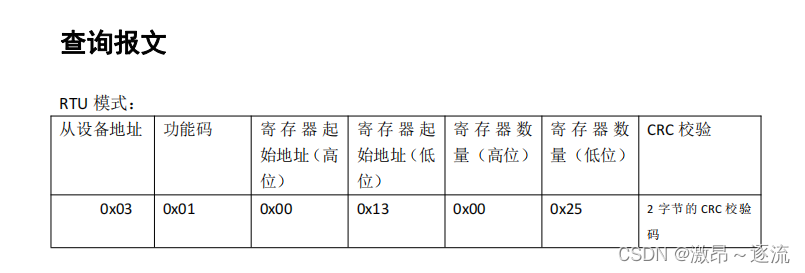

2. 分析：由需求可知读取地址，则功能码是0x01,地址为3即为0x03,线圈地址为19到55则起始地址为19，即0x13,数量为37，即是0x25,查询报表如下所示：

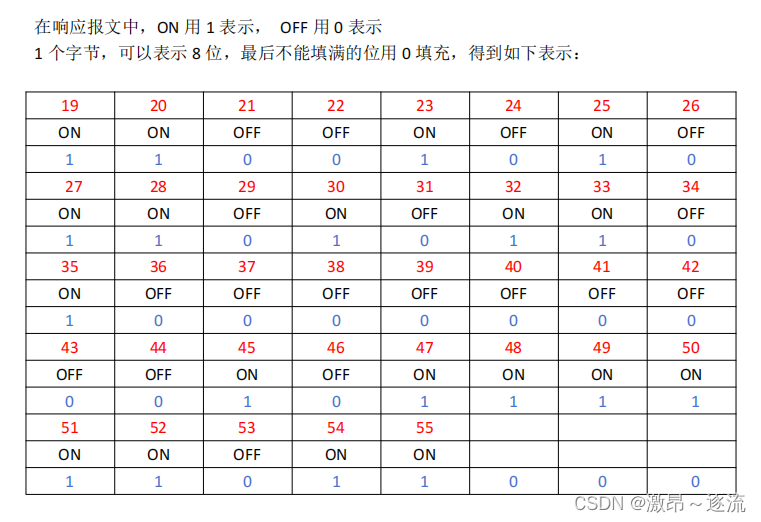

3. 假设从设备的状态值如下：

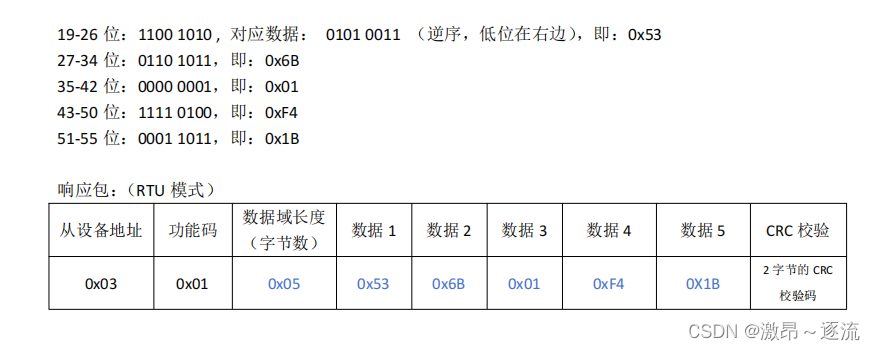

4. 对应的响应包如下：


5. 使用仿真工具进行模拟

• 寄存器数据如下所示

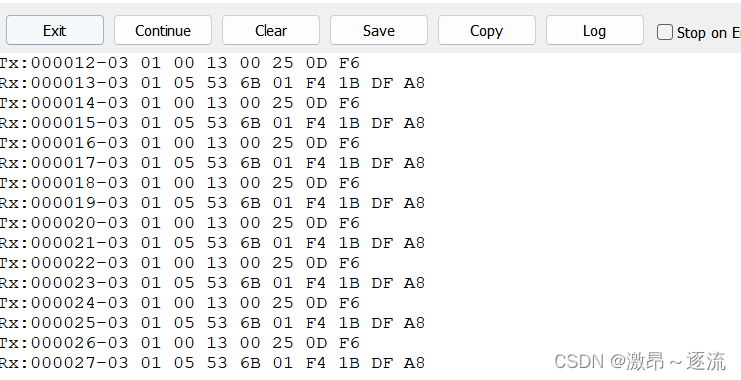

• 查询报文和响应报文

三. 读离散输入状态寄存器

1. 需求实例
   读取设备地址为 3，寄存器地址为 100-119 的离散输入状态寄存器（共 20 个状态值）

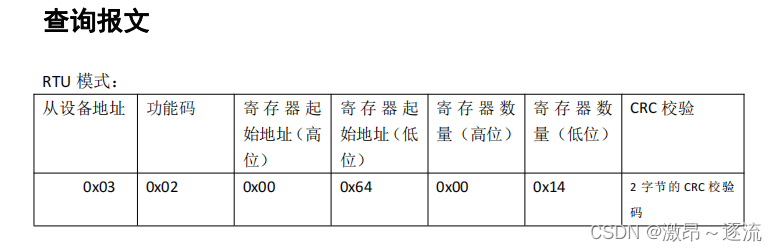

2. 分析：由需求可知读取地址，则功能码是0x01,地址为3即为0x03,线圈地址为100到119则起始地址为100，即0x64,数量为37，即是0x14,查询报表如下所示：

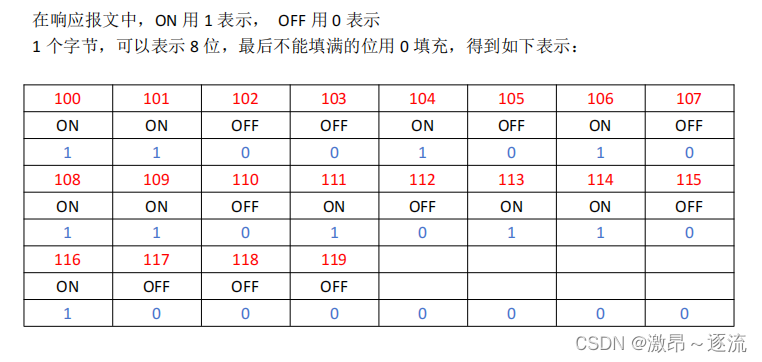

3. 假设从设备的状态值如下：

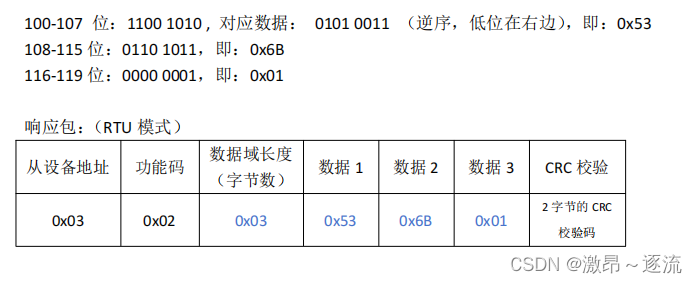

4. 对应的响应包如下：


5. 使用仿真工具进行模拟

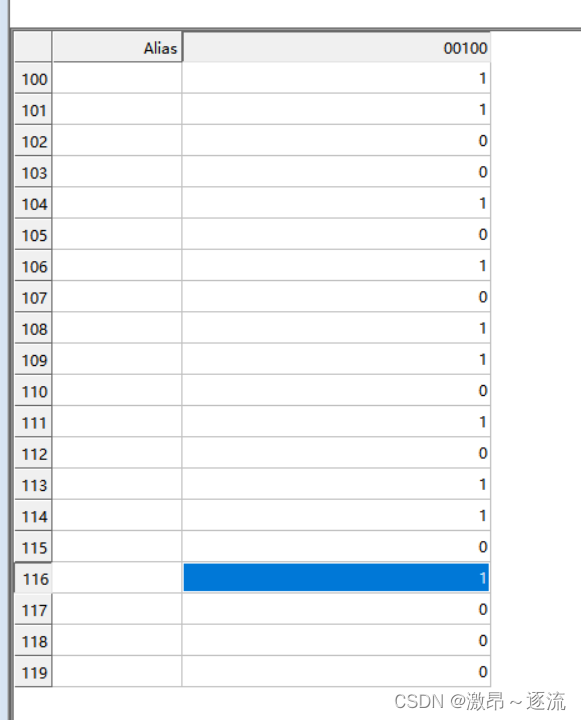

• 寄存器数据如下所示

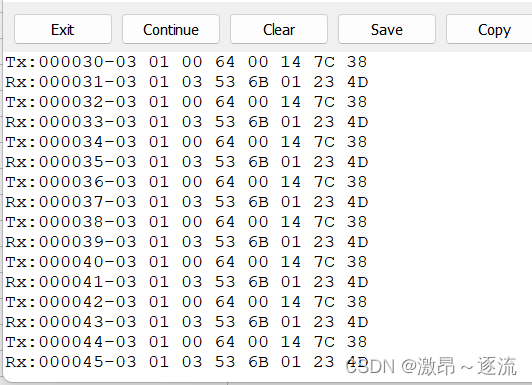

• 查询报文和响应报文
