AC被称为无线控制器
AP被称为无线接入点
字面意思:AC就是用来管理控制AP的,今天讲集中转发,AC是同时控制AP,也要控制AP下面数据流量的传输
AP的转发模式可以分为三种:常用的是集中转发和本地转发,还有一种叫策略转发
AP又分为胖AP和瘦AP,华三模拟器目前只能做瘦AP的实验
AP上线分为手动添加型号和序列号实现上线,或者自动上线,让AC自己去找AP
本次实验介绍手动上线
下面做一个集中转发的实验

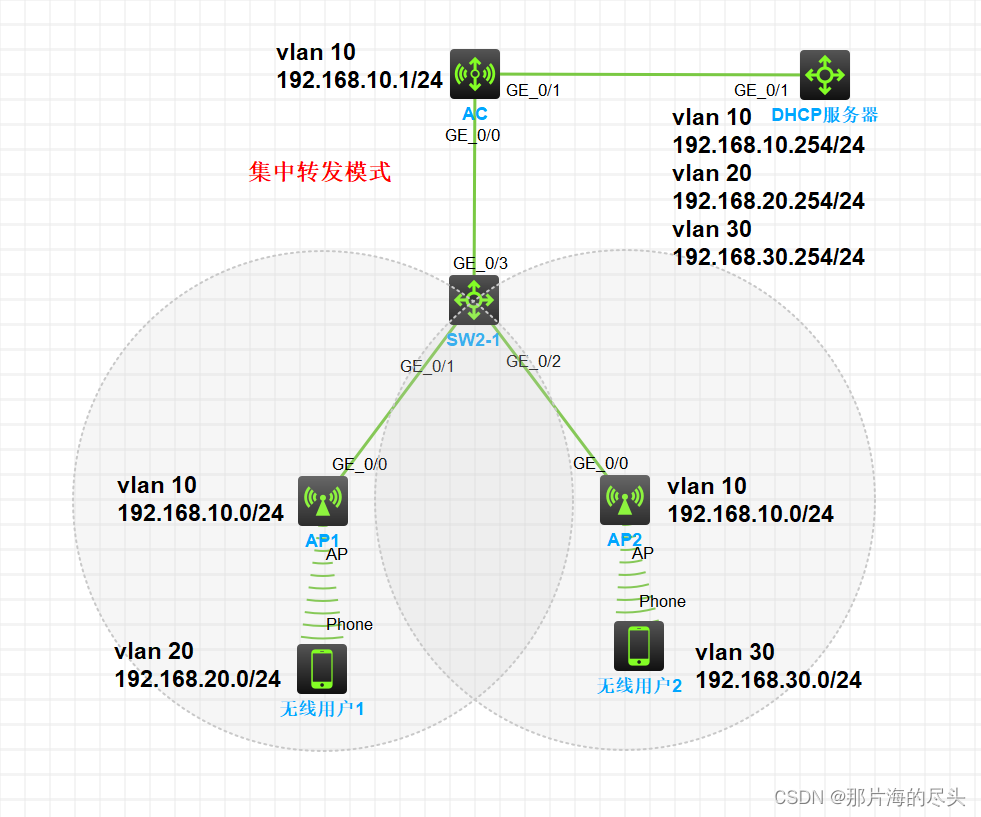

拓扑图:
需求:AC和AP属于同一网段vlan10,为无线用户1分配vlan 20网段的IP地址,为无线用户2分配vlan 30网段的ip地址。
配置:
第一步:为设备配置ip地址,重命名,划分vlan
SW2-1
sysname vlan 2-1
vlan 10
int vlan 10
int range g1/0/1 to g1/0/3
port access vlan 10
AC
sysname AC
vlan 10
int vlan 10
ip add 192.168.10.1 24
qu
vlan 20
int vlan 20
qu
vlan 30
int vlan 30
int g1/0/1
port link-type trunk
undo port trunk permit vlan 1
port trunk permit vlan 10 20 30
port trunk pvid vlan 10
第二步:建立DHCP服务
DHCP
vlan 10 20 30
int vlan 10
ip add 192.168.10.254 24
int vlan 20
ip add 192.168.20.254 24
int vlan 30
ip add 192.168.30.254 24
int g1/0/1
port link-type trunk
undo port trunk permit vlan 1
port trunk permit vlan 10 20 30
port trunk pvid vlan 10
dhcp enable
dhcp server ip-pool vlan10
gateway-list 192.168.10.254
network 192.168.10.0
forbidden-ip 192.168.10.1
qu
dhcp server ip-pool vlan20
gateway-list 192.168.20.254
network 192.168.20.0
qu
dhcp server ip-pool vlan30
gateway-list 192.168.30.254
network 192.168.30.0
qu
此时重启AP,AP已经获取到ip地址
第三步:让AP上线并找到AC
AC
wlan service-template 10
ssid H3C-AP1
service-template enable
quit
wlan service-template 20
ssid H3C-AP2
service-template enable
quit
wlan ap AP1 model WA6320-HCL
serial-id H3C_64-0C-79-DE-04-00
此时AP已经和AC绑定,在AC上dis wlan ap all add 可以看见
AP的型号跟序列号需要在AP上查看;使用dis wlan ap查看
wlan ap AP2 model WA6320-HCL
serial-id H3C_64-0C-80-47-05-00
第四步:让AP发出无线信号
AC
wlan ap AP1
radio 1
service-template 10 vlan 20
radio enable
wlan ap AP2
radio 1
service-template 20 vlan 30
radio enable
此时AP将发出无线信号

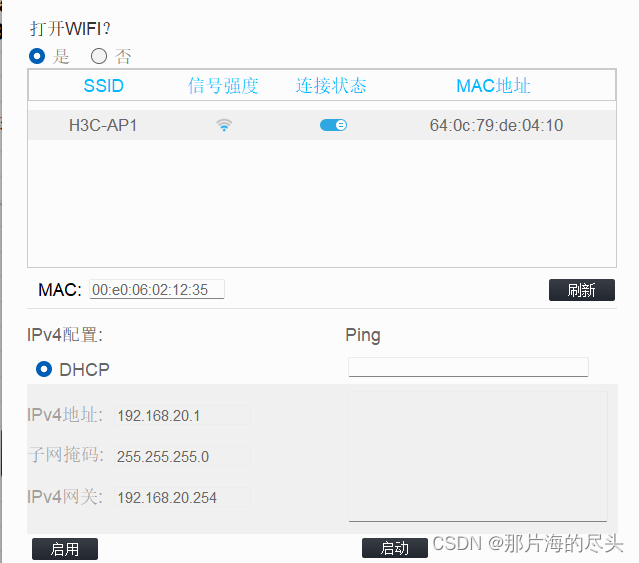

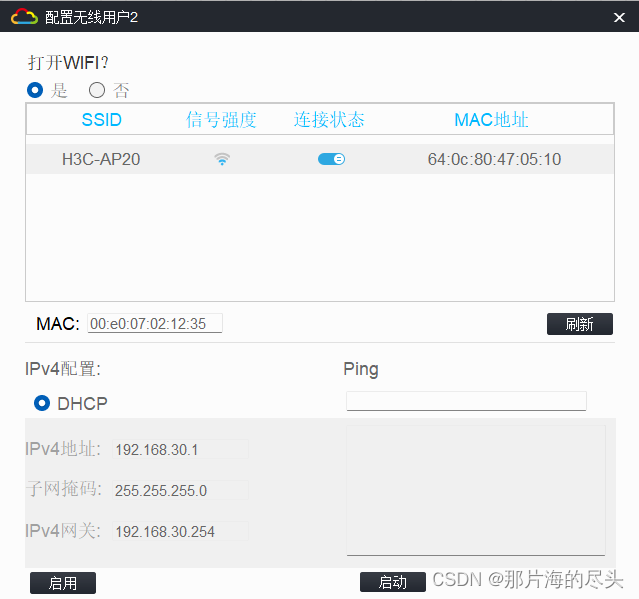

验证:
