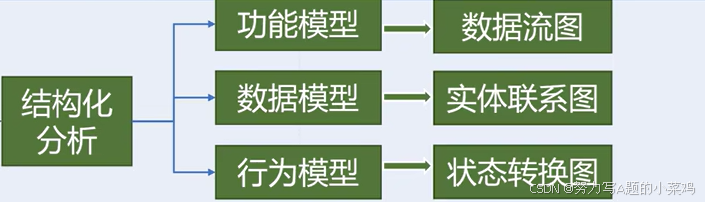

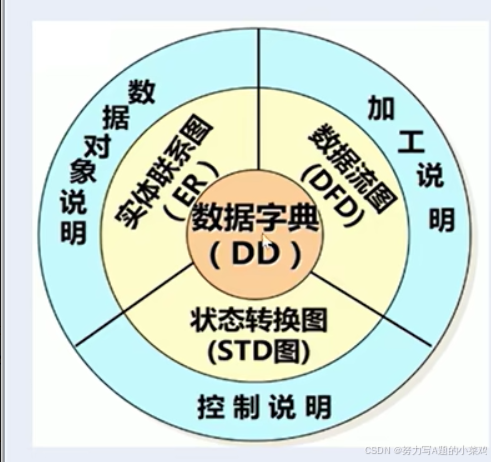

概念：结构化分析是一种自顶向下、逐步求精的分析方法，将系统看作一个数据处理的过程，通过对数据流程的分析来建立系统的逻辑模型，旨在帮助系统分析师理解和描述系统的功能需求、数据流程以及系统各部分之间的关系。

数据字典（DD）数据字典是对系统中使用的所有数据元素、数据结构、数据存储、处理逻辑等进行定义和描述的集合。它是系统分析和设计中的重要工具，用于确保数据的一致性和准确性。
实体联系图（ER）实体联系图用于描述系统中的实体（如对象、人、地点等）以及它们之间的关系。通常用于数据库设计的前期阶段，帮助确定数据库的结构。

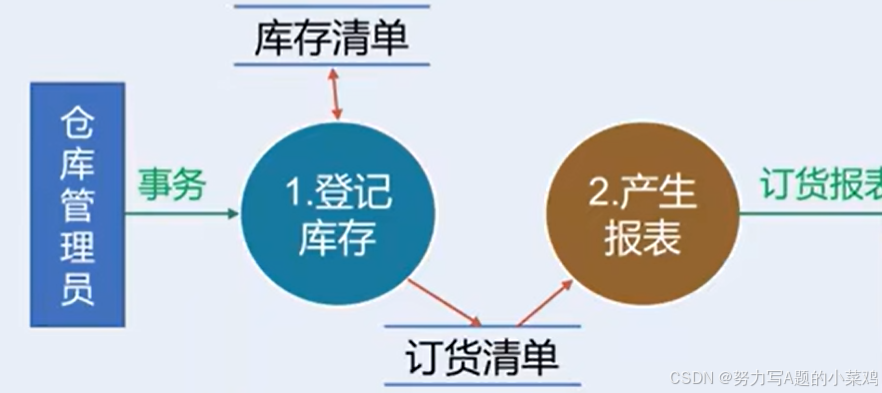

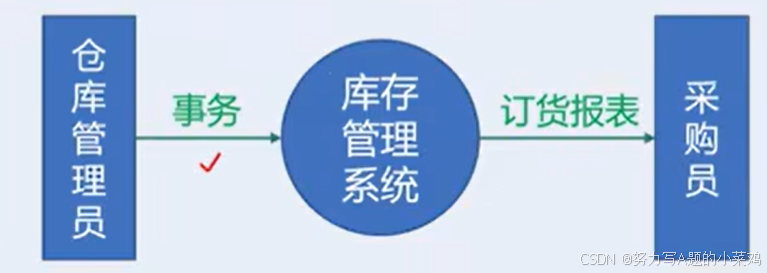

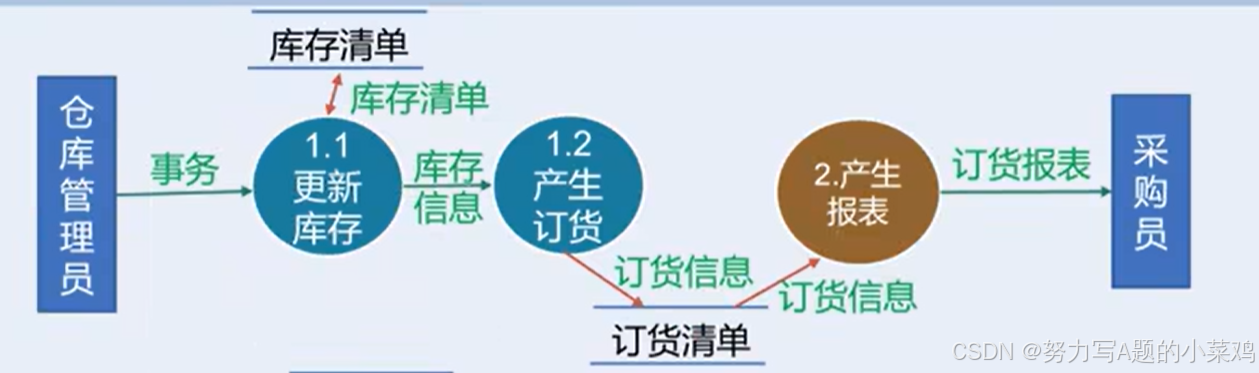

数据流图（DFD）数据流图是一种图形化工具，用于描述系统中的数据流动和处理过程。它展示了数据从输入到输出的流动路径，以及在这个过程中数据是如何被处理的。
加工说明加工说明是对数据流图中的处理过程进行详细描述的文档。它解释了每个处理过程的具体操作和逻辑，确保系统的功能被正确实现。
状态转换图（STD 图）状态转换图用于描述系统或对象在不同状态之间的转换过程。它通常用于描述具有多种状态的系统或对象，如有限状态机。

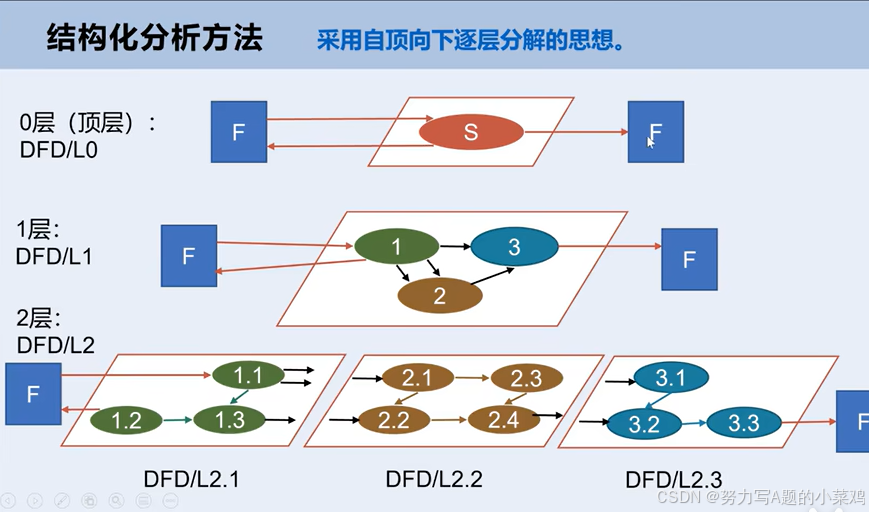

功能模型（数据流图）

实例资格和水平考试的考务处理系统
（1）认定考生具备软件技术资格和水平，分成多个级别，如初级程序员、程序员、高级程序员、系统分析员等。
（2）凡满足一定条件的考生都可参加某一级别的考试。
（3）由于每年的试题难度很难保持完全的一致，因此考试的合格标准将根据每年的考试成绩由考试中心确定。
（4）考试的阅卷由阅卷站进行，不包含在该软件系统中。

该考务处理系统的功能需求（工作过程)说明如下:
（1）对考生提交的报名单进行检查。
（2）对合格的报名单，编好准考证号后，将准考证送给考生，并将汇总后的考生名单送给阅卷站。
（3）对阅卷站送来的成绩清单进行检查，并根据考试中心制定的合格标准审定合格者。
（4）制作考生通知单并发放给考生。
（5）进行成绩分类统计（按地区、文化程度、职业、考试级别等分类)和试题难度分析，产生统计分析表。

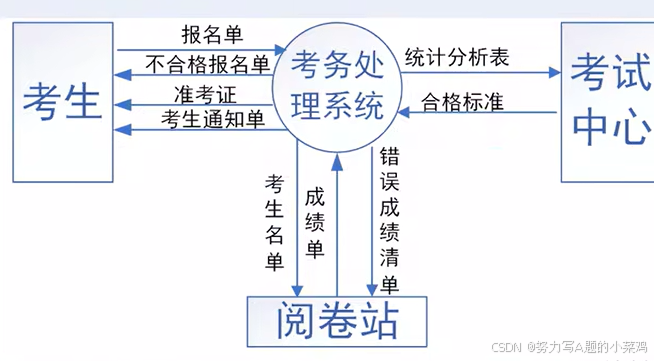

（顶层数据图）

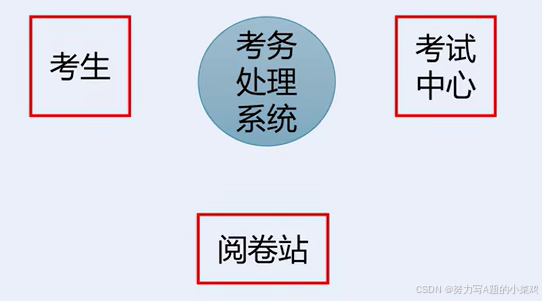

画数据流图第一步：画出系统的输入和输出--—确定源和宿（系统之外的元素）

再根据需求绘制

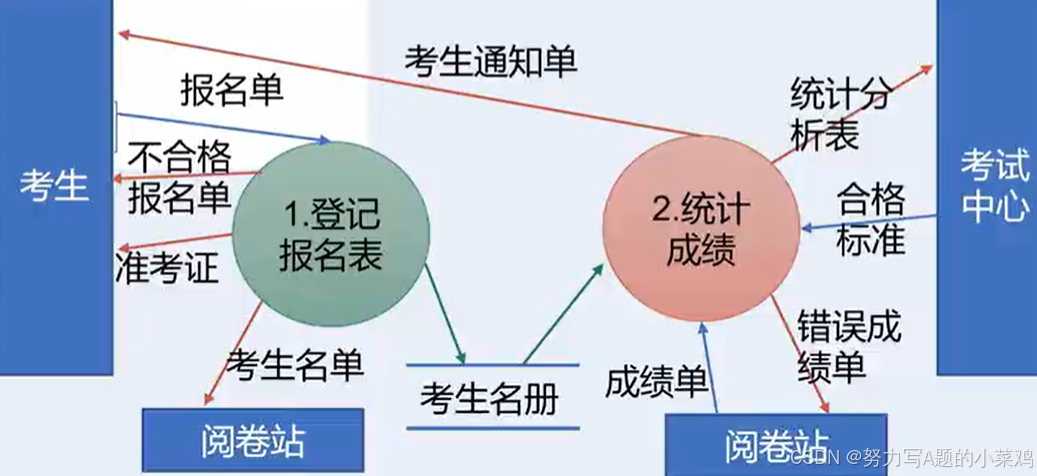

第二步:画出系统内部——确定加工（登记报名表和统计成绩字段名称不唯一，根据自己需求进行设计合理即可）

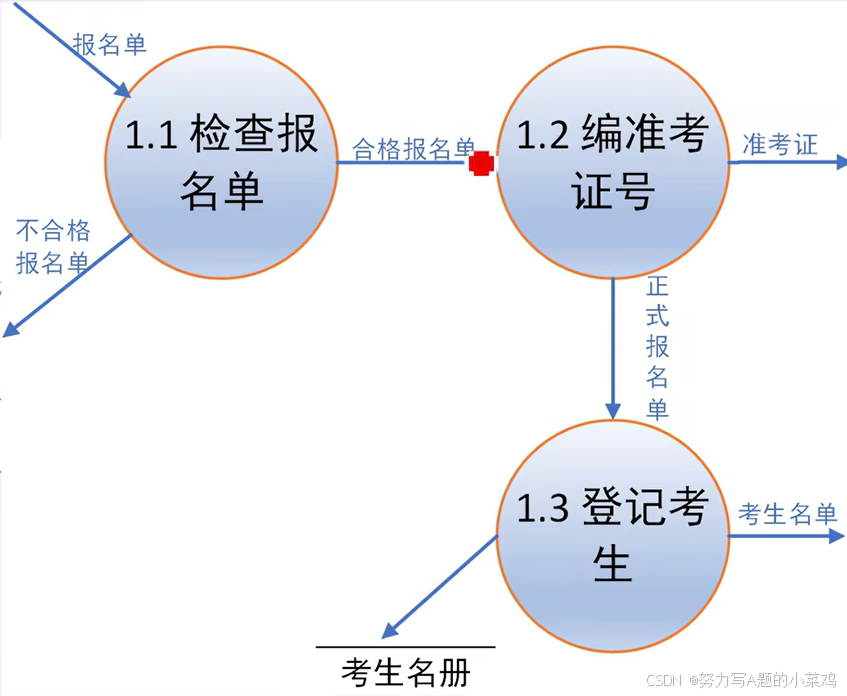

第三步:画出加工内部-对1进行加工分解（分解后就是二层流图）

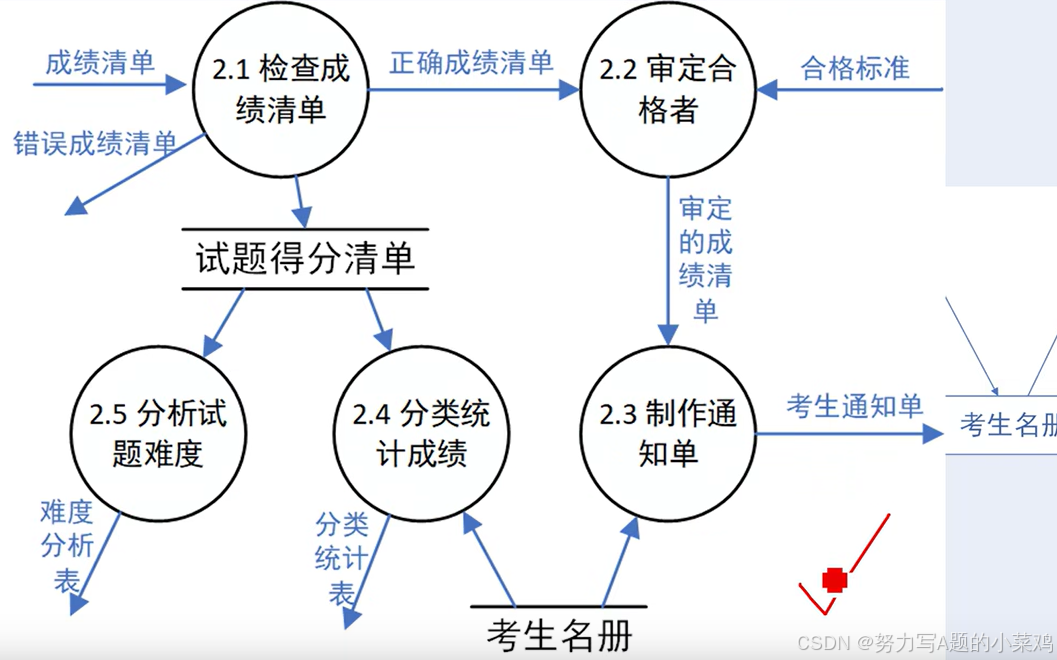

对加工2进行分解

综合之后就是完整二层数据流图啦
