头歌实践平台：PAT配置

第一：打开GNS3，创建名为pat的项目文件

第二：创建网络拓扑结构如下：

note:s端口线需要在关闭路由器的情况下双击进入，选配4T端口（不要忘记点击OK）

第三：打开所有设备（所有端口都为绿色）

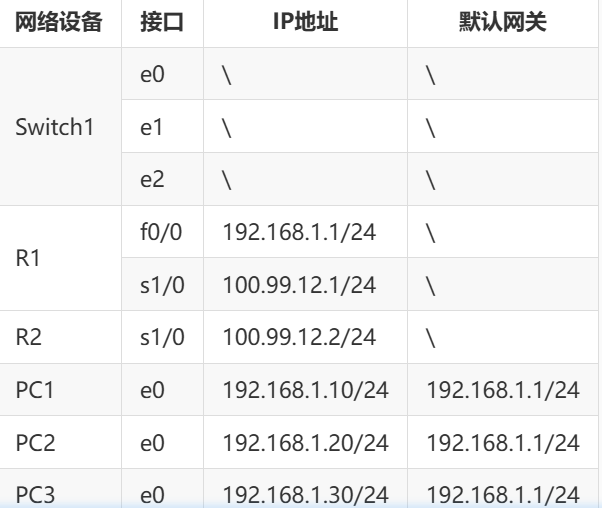

第四：根据 IP 地址表，为设备配置 IP 地址

R1
R1(config)#ip nat pool nat 100.99.12.100 100.99.12.100 netmask 255.255.255.0
R1(config)#ip nat inside source list 1 pool nat overload
R1(config)#access-list 1 permit 192.168.1.30
R1(config)#interface Serial1/0
R1(config-if)#ip address 100.99.12.1 255.255.255.0
R1(config-if)#ip nat outside
R1(config-if)#no shut
R1(config-if)#interface FastEthernet0/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#ip nat inside
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#exit
R1#write

R2

R2(config)#interface Serial1/0
R2(config-if)#ip address 100.99.12.2 255.255.255.0
R2(config-if)#no shut
R2(config)#exit
R2#write

PC1

ip 192.168.1.10 255.255.255.0 192.168.1.1

PC2

ip 192.168.1.20 255.255.255.0 192.168.1.1

PC3

ip 192.168.1.30 255.255.255.0 192.168.1.1

第五：保存文件

配置文件保存方法：

1.在路由器的特权模式下输入write，在 PC 上输入save，等待保存完毕。
2.在 GNS3 主页面，点击 Tools 并选择第二个选项。
3.在弹出的窗口中，选择 Export 选项，然后确定。

4.根据找到文件保存路径（desktp --->一直点到pat），点击 Open 更新配置文件，更新的时候会提示交换机不支持保存配置，不会有影响。
5.配置上传完毕，可以开始测评。
