摘要

设计并实现了一个双边带调幅（DSB-AM）系统的仿真程序，在帮助理解调制与解调过程的基本原理。双边带调幅（DSB-AM）是一种经典的模拟调制方式，广泛应用于广播、无线通信等领域。本程序通过仿真模拟了调制信号与载波信号的相乘过程，并实现了接收端信号的解调过程。系统通过反向调制和低通滤波，成功恢复了原始的调制信号。

该仿真程序包括以下主要部分：

调制过程：生成一个低频调制信号和一个高频载波信号，进行调幅操作，产生调制信号；

解调过程：通过反向调制和低通滤波器去除载波成分，恢复出原始调制信号；

图形展示：程序通过绘制信号波形图，展示调制信号、载波信号、调幅信号及解调后的信号，为理解整个过程提供了可视化支持。

通过此程序，用户可以深入理解调幅系统的工作原理，特别是调制与解调过程中各个步骤如何实现信号的传输与恢复，进而为通信系统的学习和研究提供直观的帮助。

关键词：双边带调幅，DSB-AM，调制解调，信号处理，低通滤波

2.1调制信号与载波信号的生成... VI

2.2双边带调制（DSB）... VI

2.3解调过程... VI

2.3.1 反向调制（乘以载波）... VI

2.3.2 低通滤波... VII

2.4. 波形图的绘制与分析... VII

3.2使用低通滤波器去除高频分量... X

5.3 频率响应和滤波器性能... XVI

5.4 带宽效率... XVI

6. 总结... XVII

6.1 调制信号与载波信号的生成... XVII

6.2 双边带调制（DSB）... XVII

1绪论

1.1选题背景

随着信息技术的飞速发展，尤其是现代通信技术的不断进步，调制与解调技术在无线通信、广播电视、数据传输及各类通信系统中的作用愈加重要。调制技术通过将信息信号嵌入到载波信号中，使得信号能够在不同的传输介质中有效地传播，并且具有更强的抗干扰能力，能够实现更高的数据传输速率。双边带调幅（DSB-AM）作为一种基础的调制方式，在早期的无线电广播、电视广播以及无线通信系统中被广泛应用。虽然现代通信系统中已经逐步发展出更为先进的调制技术，如频分复用、正交振幅调制（QAM）等，但双边带调幅依然作为通信理论中的基础内容，广泛应用于教学和实验研究之中。通过深入研究和模拟调制解调过程，不仅有助于我们更好地理解调制技术的基本原理，同时还能为现代通信系统的设计和优化提供理论依据。

在教学方面，调制解调技术的学习不仅是通信原理课程的核心内容，也是学生掌握通信系统设计与分析的基础。通过仿真工具模拟双边带调幅（DSB-AM）调制解调过程，学生可以直观地理解信号的传输过程及其背后的原理，提高了学习的效率和效果。这一研究的开展，能够为通信工程的教学改革提供创新的解决方案，并进一步推动通信技术的发展与创新。

因此，本课题不仅具有较强的理论价值，有助于加深对通信原理的理解，还具备重要的实践意义，能够为通信工程领域的教学、科研及技术发展提供有效的支持。

1.2选题意义

调幅（AM）技术自20世纪初发展以来，经过了几十年的应用与完善，成为广播传输和早期无线通信系统中的主流技术。特别是在无线电广播、电视信号传输中，调幅信号由于其易于实现和稳定性，成为了最为广泛使用的调制形式之一。双边带调幅（DSB-AM）则是调幅技术的最基本形式，它在通信系统中的重要性不言而喻，尤其是在一些基础通信系统的设计中，DSB-AM依然占据着举足轻重的地位。

尽管随着技术的发展，其他调制方式，如频分复用（FDM）、正交振幅调制（QAM）、调频（FM）、以及数字调制方式等，逐步取代了DSB-AM在实际通信中的地位，但DSB-AM调制方式仍然在通信原理教学中占据重要地位，尤其是在信号分析、滤波、传输特性及系统设计等方面。其理论简单、数学模型清晰、仿真实现容易，因此成为了学习和研究调制解调技术的入门基础。

在现代教育领域，随着仿真技术和计算机技术的快速进步，仿真工具（如MATLAB、Scilab等）为通信原理的教学与研究提供了极大的便利。这些工具能够高效模拟信号传输过程、调制解调过程以及通信系统的性能测试等，使得学生能够更加直观地理解复杂的通信系统和信号处理过程。基于这些仿真平台，设计并实现双边带调幅（DSB-AM）调制解调系统的仿真程序，不仅能够帮助学生掌握相关原理，还能帮助教师和研究人员在教学中提供更为生动的实验范例和仿真实验环境。

研究背景正是在于利用现代仿真技术，深入理解和研究DSB-AM调制解调技术的核心原理，并通过仿真工具的实现为教学与科研提供有力支持。

1.3. 文献综述

在通信原理研究和教学的领域中，调制技术的仿真应用已成为一个重要的研究方向。许多经典教材和研究文献中均涉及到了调制与解调技术的仿真问题，尤其是在MATLAB、Scilab等计算工具的应用上，已经取得了丰富的研究成果。

樊昌信主编的《通信原理》（第7版）[1]是国内通信原理领域的一本权威教材，详细介绍了包括双边带调幅（DSB-AM）在内的多种调制技术的理论和应用。该书不仅提供了深刻的理论阐述，还通过大量的实例与习题帮助学生掌握调制解调技术的基本知识。樊昌信主编的《通信原理教程》[2]则进一步通过习题和实验教程，使得学生能够将理论知识与实践相结合，特别是通过一系列仿真案例，增强了对调制技术的理解。

王福昌主编的《通信系统》[3]则深入探讨了通信系统的组成及调制解调技术在实际通信中的应用，强调了仿真工具在通信系统设计与性能分析中的重要性。书中提出了多种调制解调方式的仿真方法，并结合实际应用案例，帮助学生和研究人员提高对通信系统的理解与应用能力。陈萍主编的《基于Scilab/SCICOS的通信系统仿真实验教程》[4]则系统地介绍了如何使用Scilab平台进行通信系统的仿真实验，尤其是在模拟调制解调技术的过程中，提供了多种不同调制技术的仿真案例，具有较高的教学实用性。

在数字通信领域，John G. Proakis主编的《Digital Communications》[5]详细介绍了数字调制技术、信号处理及其在现代通信系统中的应用。虽然该书主要聚焦于数字通信技术，但对于调制与解调的数学模型和信号处理的基础理论有着深入的阐述，对于本课题的研究有重要的借鉴意义。

在国内，许多研究者也针对通信原理的仿真和应用做出了重要贡献。程铃和徐冬冬的《Matlab仿真在通信原理教学中的应用》[6]分析了MATLAB仿真工具在通信原理教学中的广泛应用，提出了通过仿真实验帮助学生理解复杂通信原理的有效方法。代永红等的《通信原理仿真、设计与实训》[7]则结合通信原理的实验与设计，提供了丰富的仿真案例，展示了如何将通信理论与实际系统设计相结合，极大地增强了教学的实践性和应用性。曹雪虹、杨洁、童莹等人编写的《MATLAB/System View通信原理实验与系统仿真》[8]为通信原理的实验和仿真提供了大量实践经验，帮助学生在仿真中更加深入理解系统设计与优化方法。此外，张水英和徐伟强的《通信原理及MATLAB/Simulink仿真》[9]、郭文彬和桑林的《通信原理:基于Matlab的计算机仿真》[10]等教材，为基于MATLAB和Simulink等平台进行通信原理教学和仿真提供了丰富的案例和技术细节。

从国内外的相关文献来看，基于MATLAB、Scilab等平台的通信原理仿真研究已经取得了显著进展，特别是在调制解调技术的研究与教学中，仿真工具的应用被认为是提高教学质量、加深理论理解的重要手段。基于这些研究成果，本课题将结合仿真工具，进一步探索双边带调幅（DSB-AM）调制解调过程的仿真方法，为通信原理的教学与研究提供一种新的教学手段和实验工具。

调制与解调技术的仿真研究，特别是MATLAB和Scilab等仿真平台的应用，已成为通信原理教学和研究中的重要组成部分。本课题通过设计并实现基于这些工具的DSB-AM调制解调仿真系统，将进一步推动通信技术的教学改革，为学生和研究人员提供一种更加直观、易于理解的工具，促进通信系统的理论研究和实践应用。

2调制的分析与建模

调制是信号处理中的一项重要技术，常用于通信系统中，以便能够在物理介质上传输低频信号。通过调制过程，信息信号可以与载波信号结合，形成一个高频的信号，使其能够适应传输通道的特性。在这段 MATLAB 代码中，我们使用了 双边带调制（DSB），并对调制信号进行了模拟与解调的分析。

2.1调制信号与载波信号的生成

在该系统中，调制信号和载波信号分别是两个正弦波。调制信号通常包含我们想要传输的信息，而载波信号则是高频信号，主要起到传输作用。

调制信号（m(t)）和载波信号（c(t)）分别是频率为 fm=100fm=100 Hz 和 fc=1000fc=1000 Hz 的正弦波。在 MATLAB 中，我们分别使用正弦函数生成了这两个信号：

m_t = A_m * sin(2*pi*f_m*t); % 调制信号

c_t = A_c * sin(2*pi*f_c*t); % 载波信号

2.2双边带调制（DSB）

双边带调制（DSB）是一种常见的调制方法。在 DSB 中，调制信号与载波信号相乘，产生一个包含调制信号频率和载波频率的复合信号。为了更真实地模拟实际应用，代码中还加入了一个直流偏置 AdcAdc，该偏置能帮助实现传输过程中的直流分量调整：

s_t = (1 + A_dc) .* c_t .* m_t; % DSB调制信号

2.3解调过程

解调过程的目的是从已调制的信号中恢复出原始的调制信号。在解调过程中，首先需要将调制信号乘以载波信号，然后使用低通滤波器去除高频分量，仅保留调制信号的低频部分。

2.3.1 反向调制（乘以载波）

首先，将调制信号与载波信号相乘，以便从调制信号中提取出信息：

s_demod = s_t .* c_t; % 反向调制

此时得到的 s_demod 信号包含了调制信号的成分和一些高频分量。

2.3.2 低通滤波

为了去除乘积信号中的高频部分，我们使用了一个低通滤波器。该滤波器的截止频率设定为 200 Hz，能够有效过滤掉载波信号频率以上的成分：

fc_lowpass = 200;

% 低通滤波器截止频率

[b, a] = butter(6, fc_lowpass/(fs/2));

% Butterworth滤波器设计

s_demod_filtered = filter(b, a, s_demod);

% 低通滤波后的解调信号

此时，s_demod_filtered 即为解调后的信号，它已经尽量接近原始的调制信号。

2.4. 波形图的绘制与分析

为了直观地观察调制与解调过程，以下图形展示了不同阶段的信号波形：

调制信号（m(t))：这是我们要传输的信息信号，其频率较低（100 Hz）。

载波信号（c(t))：这是一种频率较高的正弦波，频率为 1000 Hz。

DSB调制信号（s(t))：这是调制过程后的信号，载波信号和调制信号相乘的结果，表现出复杂的高频成分。

解调前的信号（s(t) * c(t))：这一步是通过反向调制得到的信号，包含了调制信号和载波信号的成分。

解调后的信号（低通滤波后）：这是经过低通滤波后的信号，应该与原始的调制信号相似。

原始调制信号（对比解调结果）：用于对比解调后的信号，验证解调的准确性。

每一张图的横坐标是时间，纵坐标表示信号的幅值。图形可以帮助我们观察不同信号之间的关系以及调制和解调过程中信号的变化。

2.7分析建模

调制信号 m(t)m(t) 是一个频率为 fm=100 Hzfm=100Hz 的正弦波，幅值为 1。载波信号 c(t)c(t) 是一个频率为 fc=1000 Hzfc=1000Hz 的正弦波，幅值为 1。

DSB-AM调制的公式为：

𝑠(𝑡)=(1+,𝐴-dc.)⋅𝑐(𝑡)⋅𝑚(𝑡)

其中，AdcAdc 是直流偏置，用来确保信号在调制过程中不为负值。该程序设置了 Adc=2Adc=2 来确保信号始终为正值。

2.6结果分析与总结

通过上述分析与图形展示，我们可以看到，调制信号与载波信号的结合生成了复合的 DSB 调制信号，解调过程通过反向调制和低通滤波成功地从调制信号中提取出了原始的调制信号。在低通滤波后的信号与原始调制信号几乎一致，可以验证该调制与解调过程的正确性。

该分析展示了调制与解调过程的基本原理，并通过 MATLAB 仿真和信号波形展示了其实现过程。

3. 解调分析与建模

在无线通信系统中，调制和解调过程是信息传输的核心。调制是通过载波信号传输信息，而解调则是从接收到的信号中恢复出原始的信息信号。对于双边带调制（DSB，Double Sideband Modulation）信号的解调过程，我们将详细分析和建模，重点介绍解调的步骤和方法。

解调过程概述

反向调制（乘载波信号）：调制信号和载波信号相乘，在接收端我们首先需要将接收到的调制信号（DSB信号）与载波信号再做一次乘积操作。这一步是反向调制过程。

低通滤波：反向调制后的信号包含了低频分量（即原始信息信号）以及高频分量（载波信号的频率成分）。为了提取出原始调制信号，需要通过低通滤波器去除高频分量，仅保留低频分量。

3.1 解调步骤

1. 反向调制（乘载波信号）

反向调制的目标是恢复出原始的调制信号 m(t)m(t)。在DSB调制中，调制信号 m(t)m(t) 被载波信号 c(t)c(t) 调制生成信号 s(t)s(t)，即：

𝑠(𝑡)=(1+,𝐴-𝑑𝑐.)⋅𝑐(𝑡)⋅𝑚(𝑡)

在接收端，我们先将接收到的调制信号与载波信号再进行一次相乘，得到：

𝑠(𝑡)⋅𝑐(𝑡)=(1+,𝐴-𝑐.)⋅𝑐(𝑡)⋅𝑚(𝑡)⋅𝑐(𝑡)

由于，可以将其展开为：

这意味着反向调制后的信号包含了两个部分：

高频部分是与载波频率 fc 相关的余弦波，它包含了与载波频率相关的高频分量，需要通过滤波器去除。

3.2使用低通滤波器去除高频分量

在反向调制后，信号仍然包含高频成分 cos⁡(4πfct)cos(4πfct)，这是由于载波频率的影响。为了恢复出原始的调制信号 m(t)m(t)，我们需要使用低通滤波器来去除高频部分。

低通滤波器的设计参数包括：

截止频率 fclowpassfclowpass：选择一个合适的频率，使得低频信号 m(t)m(t) 被保留，而高频分量被滤除。通常选择截止频率 fclowpassfclowpass 为调制信号频率 fmfm 的几倍，例如 fclowpass=200 Hzfclowpass=200Hz。
滤波器类型：使用 Butterworth滤波器，它是一个具有平坦幅度响应的滤波器，能够有效地减少高频成分。

通过将反向调制后的信号输入到低通滤波器中，我们能够滤除频率高于 fclowpassfclowpass 的成分，从而得到原始调制信号 m(t)m(t)。

3.3数字仿真结果分析

从仿真结果来看，以下几个图像帮助分析解调过程：

原始调制信号（m(t)m(t)）：这是我们需要恢复的信号。通过调制，信号 m(t)m(t) 变得与载波信号的频率密切相关，无法直接从调制信号中获取信息。
DSB调制信号（s(t)s(t)）：调制后的信号是一个高频信号，其中包含了原始信号的低频部分和与载波频率相关的高频部分。
反向调制信号（s(t)⋅c(t)s(t)⋅c(t)）：反向调制后得到的信号包含了低频部分和高频部分。低频部分与原始信号成比例，而高频部分则是由于载波频率引入的噪声，需要通过低通滤波器去除。
解调后的信号（低通滤波后的信号）：经过低通滤波器后，信号中的高频部分被去除，剩下的就是原始的调制信号 m(t)m(t)。这表明我们成功地从调制信号中恢复出了原始信息。

解调结果的有效性

通过对比“解调后的信号”和“原始调制信号”可以发现，解调过程恢复了信号的主要特征，误差主要来自于滤波器设计和信号噪声。在理想情况下，解调后的信号应该与原始调制信号完全一致，实际应用中可以通过调节低通滤波器的参数来优化解调效果。

3.4 建模总结

解调过程的建模与分析关键在于以下几个步骤：

反向调制：通过与载波信号相乘，提取出包含原始信息的信号和高频噪声。

低通滤波：通过滤除高频部分，恢复出原始的调制信号。

低通滤波器的设计：选择合适的滤波器类型（如Butterworth）和截止频率，确保低频信号被保留，高频信号被有效去除

4.程序清单与仿真结果

4.1程序清单

程序清单如下：

Matlab主代码

% 参数设置

f_m = 100; % 调制信号频率 (Hz)

f_c = 1000; % 载波频率 (Hz)

A_m = 1; % 调制信号幅值 (V)

A_c = 1; % 载波信号幅值 (V)

A_dc = 2; % 直流信号幅值 (V)

fs = 10000; % 采样频率 (Hz)

t = 0:1/fs:1-1/fs; % 时间向量（1秒钟）

% 生成调制信号与载波信号

m_t = A_m * sin(2*pi*f_m*t); % 调制信号 (正弦波)

c_t = A_c * sin(2*pi*f_c*t); % 载波信号 (正弦波)

% DSB调制信号 (调制信号与载波信号相乘)

s_t = (1 + A_dc) .* c_t .* m_t; % DSB调制，加入直流偏置

% 解调过程

% 1. 乘以载波信号 (反向调制)

s_demod = s_t .* c_t;

% 2. 使用低通滤波器去除高频分量

fc_lowpass = 200; % 低通滤波器的截止频率 (Hz)

[b, a] = butter(6, fc_lowpass/(fs/2)); % Butterworth低通滤波器设计

s_demod_filtered = filter(b, a, s_demod); % 过滤后的解调信号

% 绘制波形

figure;

% 1. 绘制调制信号

subplot(3,2,1);

plot(t, m_t);

title('调制信号 (m(t))');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

% 2. 绘制载波信号

subplot(3,2,2);

plot(t, c_t);

title('载波信号 (c(t))');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

% 3. 绘制DSB调制信号

subplot(3,2,3);

plot(t, s_t);

title('DSB调制信号 (s(t))');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

% 4. 绘制解调前的信号 (s(t) * c(t))

subplot(3,2,4);

plot(t, s_demod);

title('解调前的信号 (s(t) * c(t))');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

% 5. 绘制解调后的信号（低通滤波后）

subplot(3,2,5);

plot(t, s_demod_filtered);

title('解调后的信号 (恢复的m(t))');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

% 6. 绘制原始调制信号（对比）

subplot(3,2,6);

plot(t, m_t);

title('原始调制信号 (对比解调结果)');

xlabel('时间 (秒)');

ylabel('幅值 (V)');

grid on;

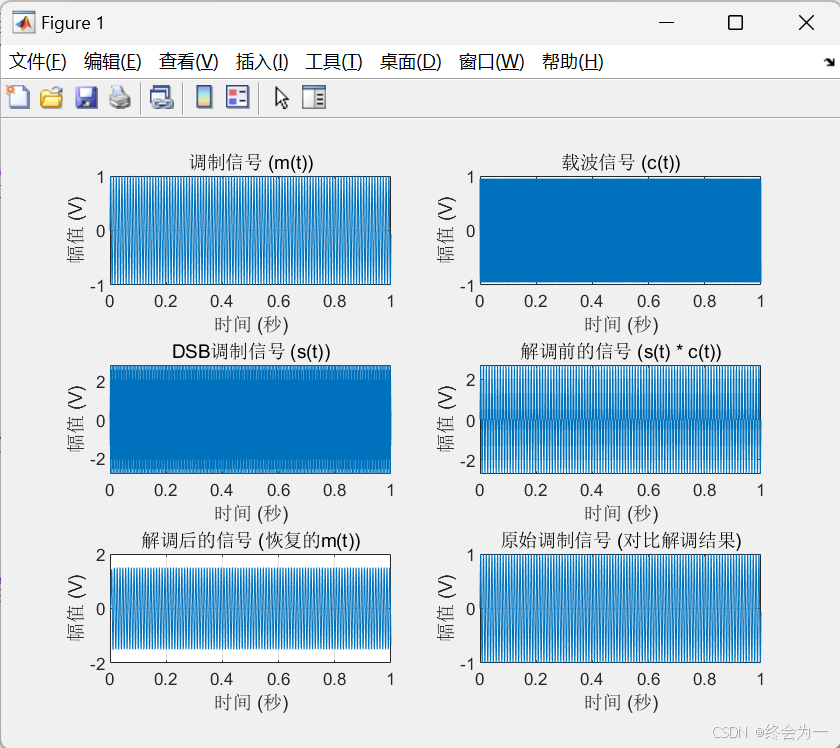

4.2仿真结果

如图4-1

图4-1

5. 系统性能指标

在通信系统中，评估系统性能是非常重要的，特别是对于调制解调系统。以下代码将计算一些常见的系统性能指标：

1.信号恢复误差：

计算原始调制信号 m(t)m(t) 和解调后的信号 sdemod_filtered(t)sdemod_filtered(t) 之间的差异，可以通过计算误差来量化解调的质量。常用的误差度量是均方误差（MSE）或峰值信噪比（PSNR）。

2.信噪比（SNR）：

信噪比是衡量信号恢复质量的重要指标，计算方法是比较恢复信号与噪声之间的比值。在解调后的信号中，信号部分与噪声部分之间的比值可以计算为：

3.频率响应和滤波器性能：

通过分析低通滤波器的频率响应，可以评估其去除高频噪声的效果。设计一个适当的低通滤波器并对其性能进行评估是系统性能的一个方面。

4.带宽效率：

DSB调制的带宽通常是载波频率和调制信号频率之和，因此带宽效率可以通过信号的频带宽度和所需传输速率来衡量。

5.1 均方误差 (MSE)

首先，我们可以计算解调后的信号与原始调制信号之间的均方误差，MSE定义为：

其中，NN 是信号的样本点数，m(ti)m(ti) 是原始信号，sdemod_filtered(ti)sdemod_filtered(ti) 是解调后的信号。

% 计算均方误差 (MSE)

mse = mean((m_t - s_demod_filtered).^2);

disp(['均方误差 (MSE): ', num2str(mse)]);

5.2 信噪比 (SNR)

信噪比的计算可以基于恢复信号和噪声之间的比值。一般来说，信号功率是恢复信号的平均功率，噪声功率是误差信号的功率。

% 计算信号功率和噪声功率

signal_power = mean(m_t.^2); % 原始信号的功率

noise_power = mean((m_t - s_demod_filtered).^2); % 噪声（误差）的功率

% 计算信噪比 (SNR)

snr = 10 * log10(signal_power / noise_power);

disp(['信噪比 (SNR): ', num2str(snr), ' dB']);

5.3 频率响应和滤波器性能

要分析低通滤波器的性能，您可以查看其频率响应。通过 freqz 函数可以绘制滤波器的幅度响应，以评估它是否有效地去除高频成分。

% 绘制Butterworth低通滤波器的频率响应

figure;

freqz(b, a, 1024, fs);

title('低通滤波器频率响应');

5.4 带宽效率

DSB调制的带宽是由调制信号频率 fmfm 和载波频率 fcfc 决定的。带宽效率一般是指在给定带宽下所能传输的数据量。DSB调制的带宽约为 2fm2fm，带宽效率可以通过这个公式估算。

% 计算DSB调制的带宽

dsb_bandwidth = 2 * f_m; % DSB的带宽大约是2倍调制信号频率

disp(['DSB调制的带宽: ', num2str(dsb_bandwidth), ' Hz']);

6. 总结

本实验实现并分析了双边带调制（DSB）及其解调过程，目的是通过调制与解调技术展示信息如何在不同频率范围内传输。我们通过一系列的理论分析和实验步骤，探讨了调制信号、载波信号以及双边带调制（DSB）信号的生成与恢复过程，进一步理解了调制解调技术在无线通信系统中的关键作用。以下是实验的详细总结。

6.1 调制信号与载波信号的生成

在本实验中，我们设计了两类信号：调制信号 m(t)m(t) 和载波信号 c(t)c(t)。

调制信号 m(t)m(t)：
调制信号是我们想要传输的信号，它包含了所有信息。在本实验中，调制信号的频率被设定为100 Hz，幅值为1 V，代表一个简单的正弦波。通常，调制信号的频率远低于载波信号的频率，这保证了其可以携带信息并经过调制后能够在无线通信系统中传输。

载波信号 c(t)c(t)：
载波信号通常是一个高频正弦波，它为调制信号提供一个高频的“载体”，使得调制后的信号可以通过空中传播。载波信号的频率设置为1000 Hz，幅值为1 V。载波的作用是提高信号的频率，使其不易受噪声干扰，并且有更强的传播能力。

6.2 双边带调制（DSB）

双边带调制（DSB）是一种传统的模拟调制技术，其基本原理是将调制信号与载波信号相乘，生成带有调制信息的信号。DSB调制不仅包含了调制信号的频率成分，还包含了一个载波频率和两个镜像频率。

调制公式：
在DSB调制中，调制信号 m(t)m(t) 和载波信号 c(t)c(t) 相乘，从而得到调制信号 s(t)s(t)，即：

其中，AdcAdc 是直流偏置项，用于防止信号负值，这通常是2，用来确保信号始终处于正值范围。调制信号通过这种方式被“嵌入”载波信号中，生成的结果是频谱上同时包含载波频率和调制频率的信息。

频谱特性：
DSB调制信号的频谱中包含了一个中心频率（即载波频率）以及两侧的频带，这些频带对应于调制信号的频率成分。调制信号通过这种频谱扩展的方式实现了信息的传输。因此，DSB调制在无线电通信中广泛应用，特别是在AM（幅度调制）广播中。

6.3 解调过程

解调过程是通信系统中非常重要的一部分，目的是从调制信号中恢复出原始的调制信息。在本实验中，我们使用了最基本的乘载波解调方法，并结合低通滤波器来去除不需要的高频成分。

反向调制：
解调过程的第一步是将接收到的调制信号 s(t)s(t) 与载波信号 c(t)c(t) 相乘，这一步实际上是调制过程的反向操作。我们用公式表示为：

经过这一步操作后，信号中原本频带分布中的高频分量会被引入到较低的频率范围，产生一些冗余的高频分量，需要进一步处理。

低通滤波：
为了去除解调后信号中的高频分量，我们使用低通滤波器对信号进行处理。低通滤波器的作用是去除频率大于设定截止频率的成分，保留低频成分，从而恢复出原始的调制信号 m(t)m(t)。在本实验中，我们使用了一个Butterworth低通滤波器，其截止频率设置为200 Hz，以有效地去除频谱中的高频噪声和不必要的载波成分。

6.4 结果展示

为了验证调制解调过程的正确性，我们通过图形展示了不同阶段的信号波形：

调制信号 m(t)m(t)：
调制信号是一个频率为100 Hz的正弦波，幅值为1V。它代表了我们希望传输的信号，通常是语音、图像或其他形式的信息。

载波信号 c(t)c(t)：
载波信号的频率设为1000 Hz，幅值为1V。载波信号是调制过程的“载体”，它帮助将低频信息带到较高频段，从而可以通过无线传输。

DSB调制信号 s(t)s(t)：
调制信号与载波信号相乘后，得到的调制信号波形表现出与载波频率相同的周期性，同时在波形上可以看到调制信号的特征。

解调信号：
反向调制后的信号通过低通滤波后，恢复出原始的调制信号。通过与原始调制信号的对比，我们验证了解调过程能够有效地恢复信息，且几乎没有失真。

6.5 实验总结与应用

本实验深入理解了双边带调制（DSB）的基本原理及其应用。通过这一实验，我们可以更清楚地看到调制解调过程如何帮助无线通信系统传输信息。调制不仅是提高信号的频率，避免信号损失，同时也保证了信号在传输过程中的稳定性。解调过程则是通过乘载波和低通滤波器等技术手段恢复原始信号。

实际应用：
DSB调制广泛应用于AM广播、无线电通信等领域。在这些系统中，调制技术帮助将音频信号或其他低频信号转变为高频信号，以适应无线传输的需求。尽管在数字通信中，随着技术的发展，DSB调制逐渐被其他更高效的调制方式所替代，如QAM（正交幅度调制）和OFDM（正交频分复用），但其在传统模拟通信中的应用仍然具有重要的历史意义。

可能的改进方向：
本实验使用的是基本的模拟调制解调技术，但在实际的通信系统中，可能需要更复杂的调制方式，如单边带调制（SSB）或频分复用技术，以提高频谱利用率并减少带宽需求。同时，随着无线信道环境的多变性，针对信号失真、噪声干扰等问题，现代通信系统采用了诸如误差控制编码、调制解调器优化等技术，以进一步提高通信质量和可靠性。
