stc89c52-操作LED相关代码

点亮一个LED灯

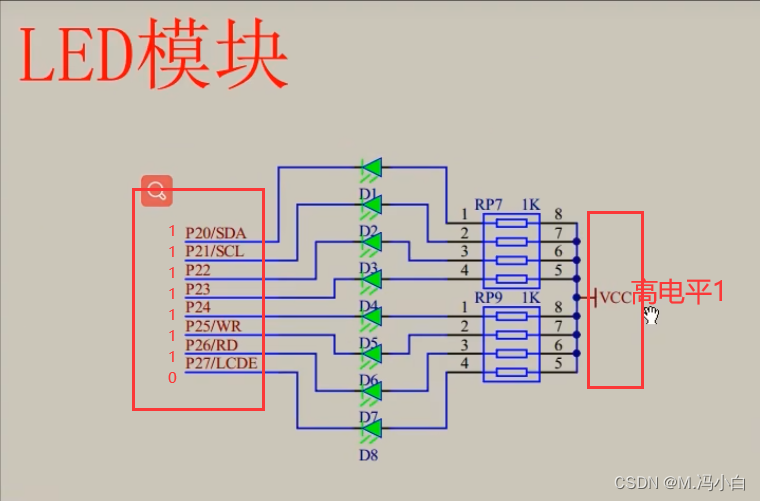

原理：查阅手册可得，stc是8位的，那么板子上LED灯对应有8个，他们都接在P2系列端口(P20-P27是LED模块)。当给相应端口设置为低电平0时，这个端口的LED才会亮起，下图点亮的是P27端口的D8灯，代码中对应设置P2=0x7F，0x代表十六进制

#include <REGX52.H>
//加上这个头文件可以识别出变量P2
void main()
{
	P2=0x7F;// 二进制0111 1111转换成十六进制0xFE
	//死循环让程序一直运行，持续看到灯被点亮
	while(1)
	{

	}
}

LED闪烁

原理：在while循环里加延时函数Delay500ms()，实现一闪一灭，间隔时长为500ms
这个Delay500ms()函数直接由stc-isp生成：选择与单片机对应的晶振频率->设置定时长度注意单位->STC89Cxx系列选择STC-Y1指令集->复制代码

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();//这个可以不要，去掉之后就不用加第二个头文件#include <INTRINS.H>
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		//D8灯会先亮然后间隔500ms后再灭...一直这样交替变化
		P2=0x7F; //0111 1111
		Delay500ms();
		P2=0xFF; //1111 1111
		Delay500ms();
	}
}

LED流水灯

原理：挨个点亮，每点亮一颗LED就时延500ms，如此循环

#include <REGX52.H>
#include <INTRINS.H>

void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P2=0XFE; //1111 1110 D1灯
		Delay500ms();
		P2=0XFD; //1111 1101 D2灯
		Delay500ms();
		P2=0XFB; //1111 1011 D3灯
		Delay500ms();
		P2=0XF7; //1111 0111 D4灯
		Delay500ms();
		P2=0XEF; //1110 1111 D5灯
		Delay500ms();
		P2=0XDF; //1101 1111 D6灯
		Delay500ms();
		P2=0XBF; //1011 1111 D7灯
		Delay500ms();
		P2=0X7F; //0111 1111 D8灯
		Delay500ms();
	}
}

LED流水灯Plus控制流水速度

原理：用stc-isp生成Delay1ms()函数，再修改Delay1ms()函数，给它传入一个形参，这个形参用来表示任意想要设置的时延

#include <REGX52.H>

//给Delay1ms传入一个无符号整数xms
void Delay1ms(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		}while (--i);
			xms--;//每循环一次减1毫秒
	}
}


void main()
{
	while(1)
	{
		P2=0XFE; //1111 1110
		Delay1ms(800);//800毫秒时延
		P2=0XFD; //1111 1101
		Delay1ms(800);
		P2=0XFB; //1111 1011
		Delay1ms(100);
		P2=0XF7; //1111 0111
		Delay1ms(100);
		P2=0XEF; //1110 1111
		Delay1ms(100);
		P2=0XDF; //1101 1111
		Delay1ms(100);
		P2=0XBF; //1011 1111
		Delay1ms(100);
		P2=0X7F; //0111 1111
		Delay1ms(100);
	}
}

独立按键控制LED亮灭

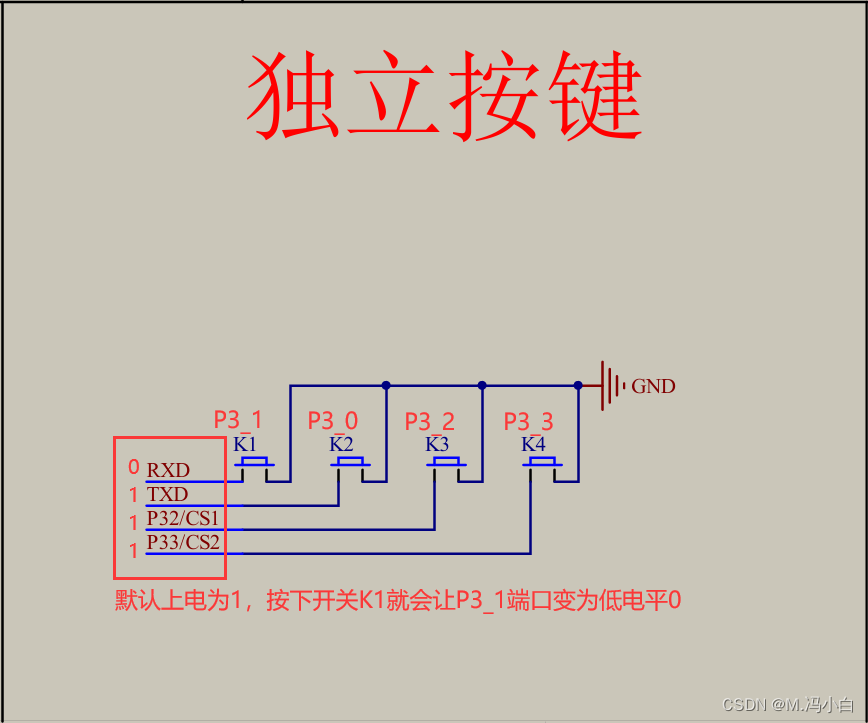

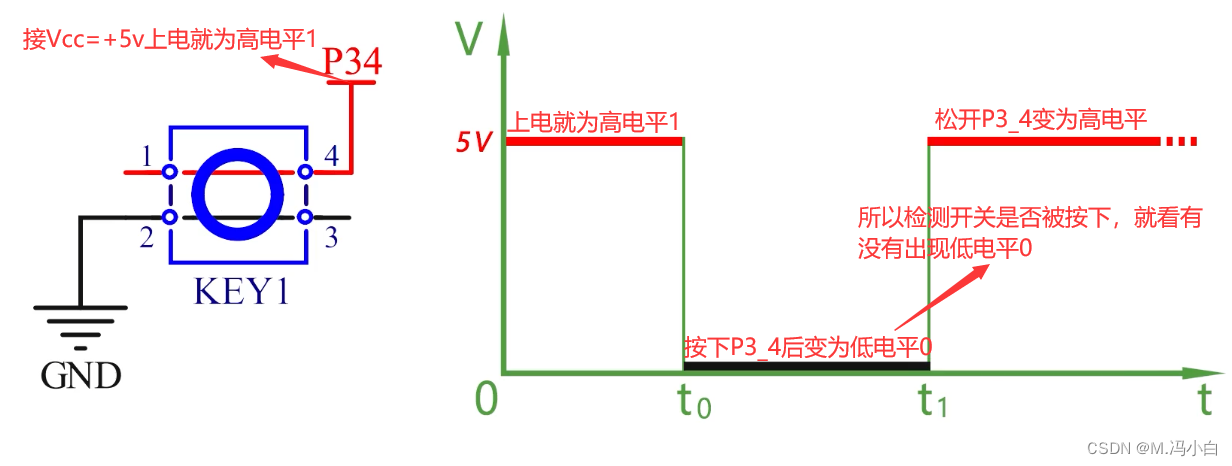

原理：当检测到独立按键P3系列端口为低电平0，就代表对应按键被人按下，让按键被按下后再进行点亮LED操作

#includ <REGX52.H>

void main()
{
	while(1)
	{
		if(P3_1==0)//如果按键K1别按下，P2_1端口就会变成低电平0
		{
			P2_0=0;//按下按键K1就灯D1亮
		}
		else
		{
			P2_0=1;//松开P3_1端口就恢复为高电平1，灯D1灭
		}
	}
}

独立按键控制LED亮灭带消抖

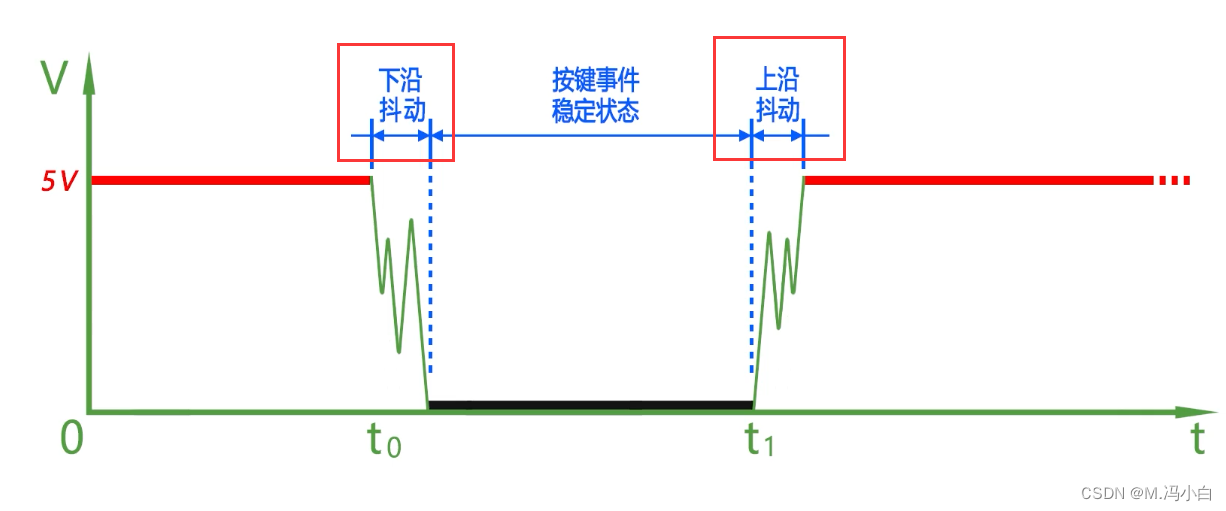

原理：当我们按下和松开按键时，会产生下沿和上沿抖动，我们可以采取在按下按键后添加20ms延时和松开按键后加20ms延时的方法来消除抖动

#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;

	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

void main()
{
	while(1)
	{
		if(P3_1==0)
		{
			Dalay(20);//按下按键后加20ms延时
			while(P3_1==0);//没松手之前让程序一直"停留"在这执行空语句
			Dalay(20);//松手就跳出了上一个while循环，紧接着加20ms的延时

			P2_0=~P2_0;//上电默认P2_0为高电平1，取反后为低电平0，所以第一次按下后灯D1会一直亮着
			//第二次按下按键时，P2_0为上次循环后的状态即低电平0，取反后为高电平1，所以第二次按下后会一直灭
			//...
		}
	}
}

独立按键控制LED以二进制显示

原理：设置一个LED操作数LEDNum，让LEDNum以转换成二进制形式自增，再取反赋给整个P2系列端口

#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;

	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

unsigned char LEDNum=0;//设置LED操作数
void main()
{
	while(1)
	{
		if(P3_1==0)
		{
			//消抖
			Delay(20);
			while(P3_1==0);
			Delay(20);

			LEDNum++;//第一次按下按键后LEDNum自增1变为0000 0001
			P2=~LEDNum;//第一次按下按键后对LEDNum取反，所以P2=1111 1110，灯D8亮

			/*
			LEDNum++;//第二次按下按键后LEDNum自增1变为0000 0010
			P2=~LEDNum;//第二次按下按键后对LEDNum取反，所以P2=1111 1101，灯D7亮

			LEDNum++;//第三次按下按键后LEDNum自增1变为0000 0011
			P2=~LEDNum;//第三次按下按键后对LEDNum取反，所以P2=1111 1100，灯D7、D8亮
			如此循环下去，灯以二进制形式被点亮...
			*/
		}
	}
}

独立按键控制LED移位

原理：通过设置LED操作数LEDNum来控制0000 0001中’1’的移位，再将结果取反赋给P2系列端口，实现的功能为按下按键K1(P3_1端口)左移，按下按键K2(P3_0端口)右移

#include <REGX52.H>

void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;

	while(xms)
	{
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

unsigned char LEDNum=0;//设置LED操作数
void main()
{
	P2=~0x01;//初始点亮D1灯
	while(1)
	{
		//P3_1端口控制LED从D1->D8方向亮
		if(P3_1==0)
		{
			//消抖
			Delay(20);
			while(P3_1==0);
			Delay(20);

			LEDNum++;
			if(LEDNum==8)
				LEDNum=0;
			P2=~(0x01<<LEDNum);//0000 0001 将1左移LEDNum位
		}

		//P3_0端口控制LED从D8->D1方向亮
		if(P3_0==0)
		{
			//消抖
			Delay(20);
			while(P3_0==0);
			Delay(20);

			LEDNum--;
			if(LEDNum==0)
				LEDNum=7;
			else
				LEDNum--;
			P2=~(0x01<<LEDNum);//0000 0001 将1右移上一个LEDNum-1位
		}
	}
}
