测试信号

在这里插入图片描述
右下角是测试信号 第一个钩子是测试信号 第二个钩子是GND （要看测试信号的时候可接可不接）

上下移动信号波形

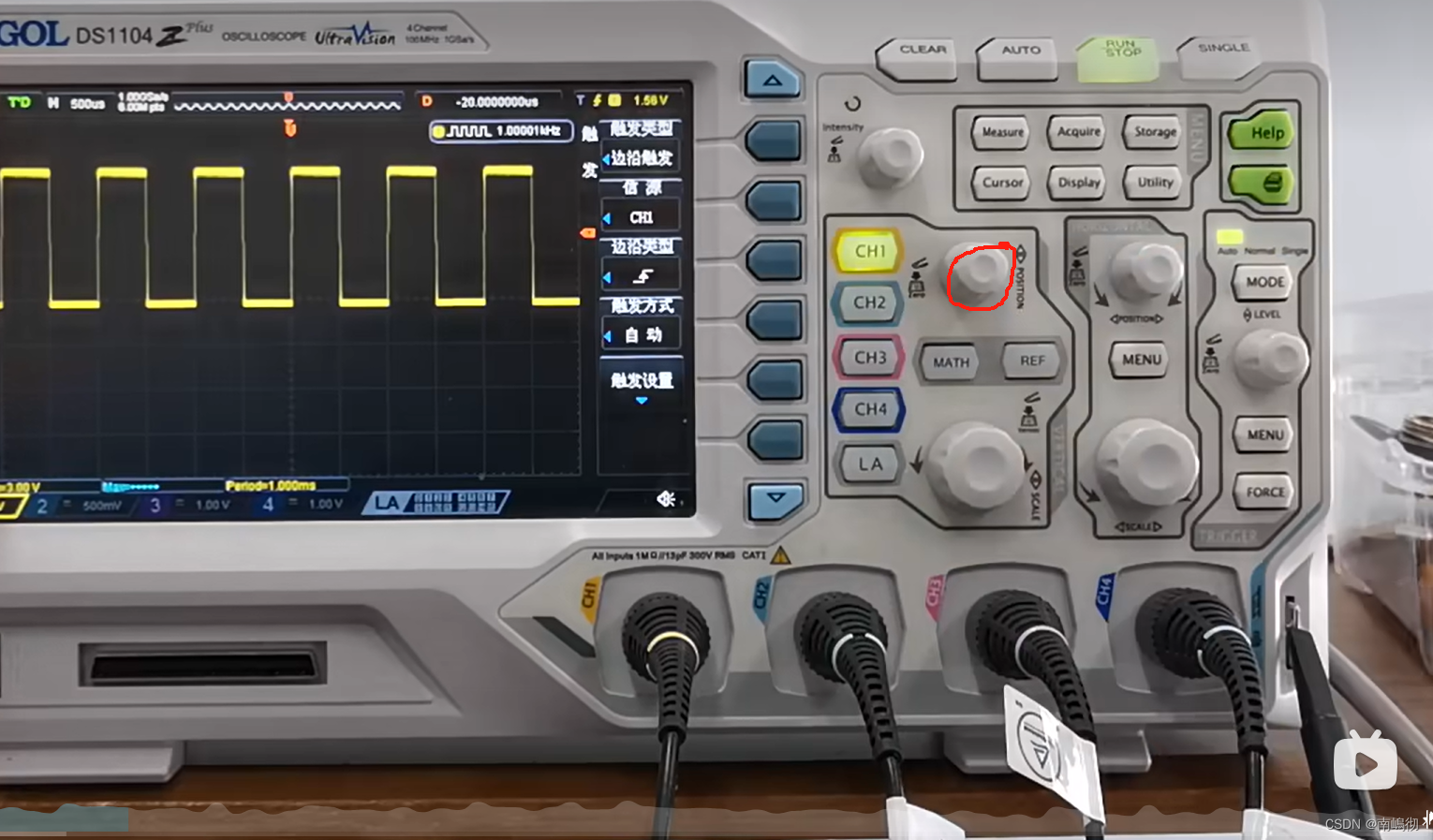

在这里插入图片描述
转动这旋钮 就可以使得测量波形上下移动

测量信号幅值

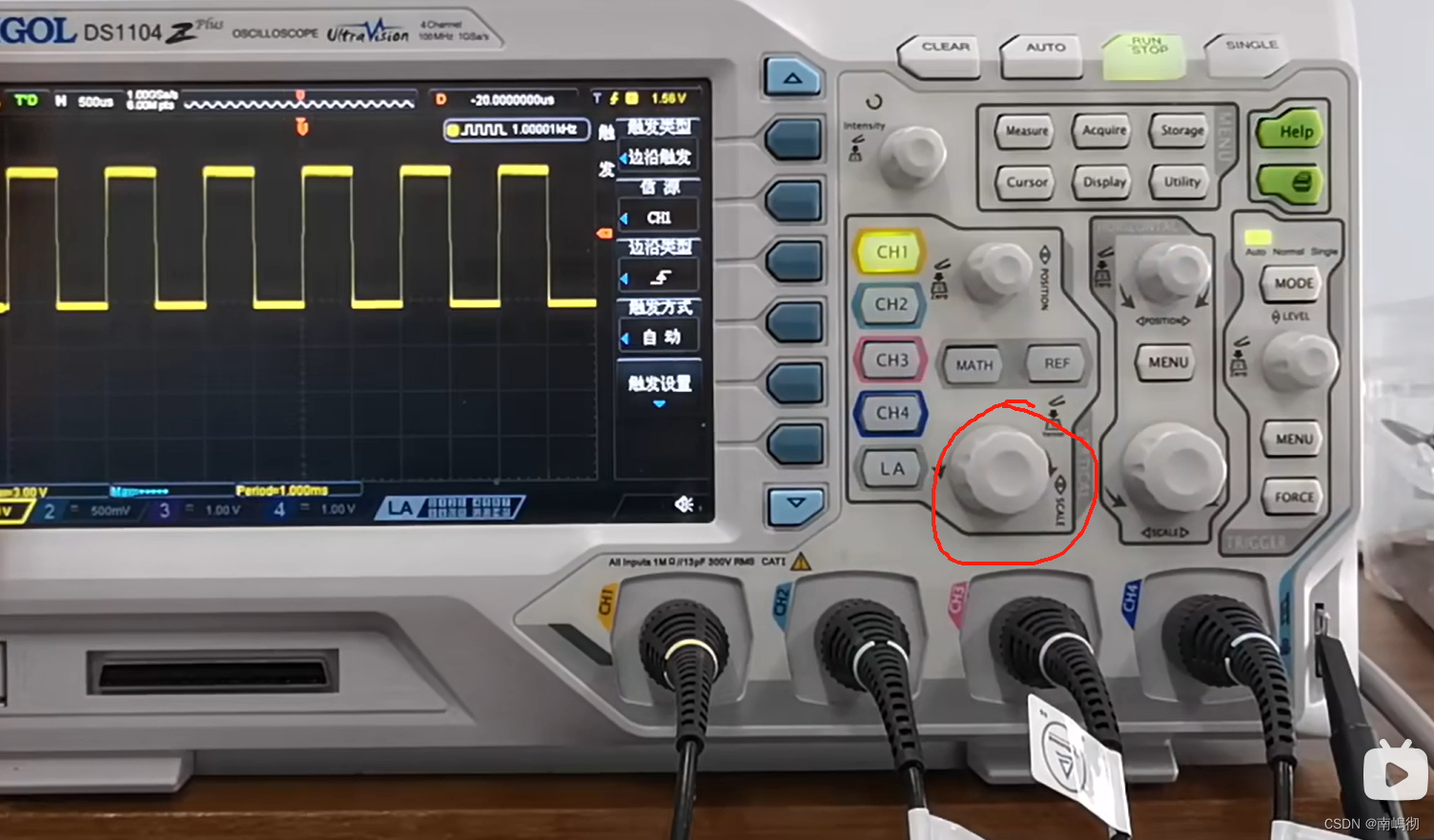

在这里插入图片描述
在这里插入图片描述

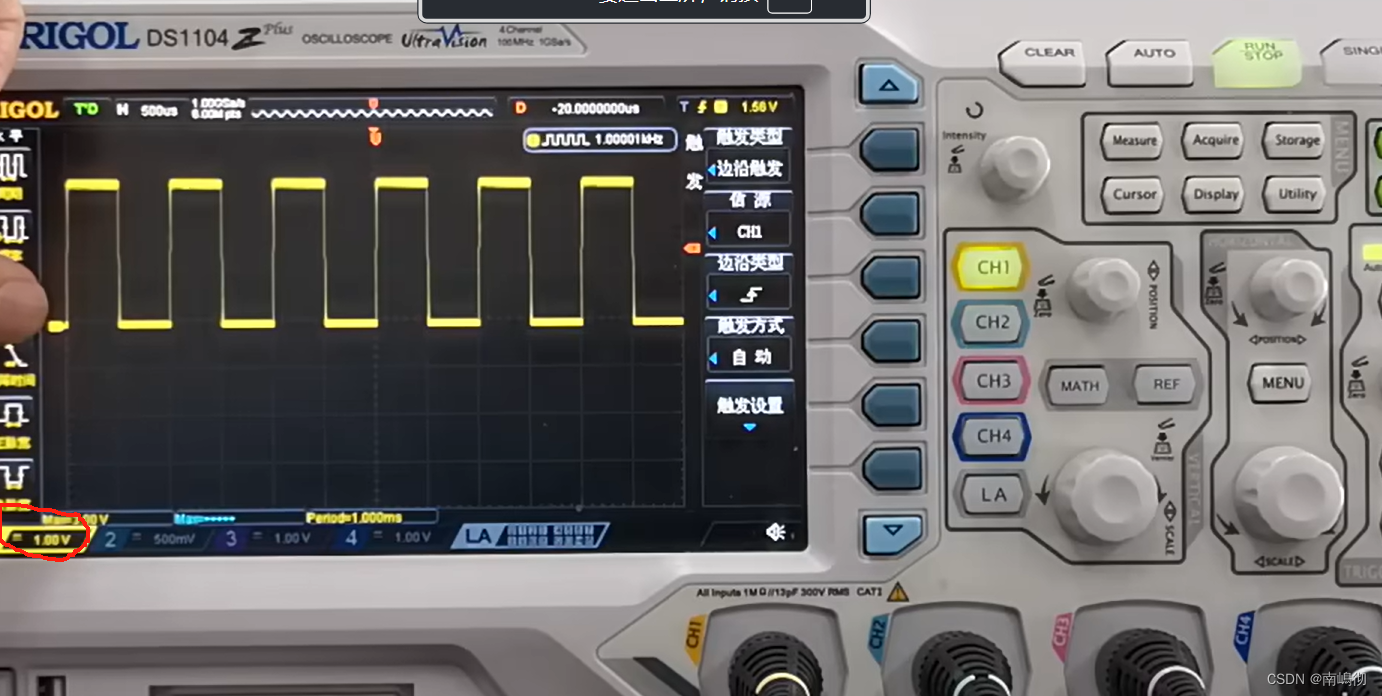

这里就是表示示波器纵轴的一个小格是1v 扭动幅值调节按钮 可改变纵轴量程

波形左移或者右移

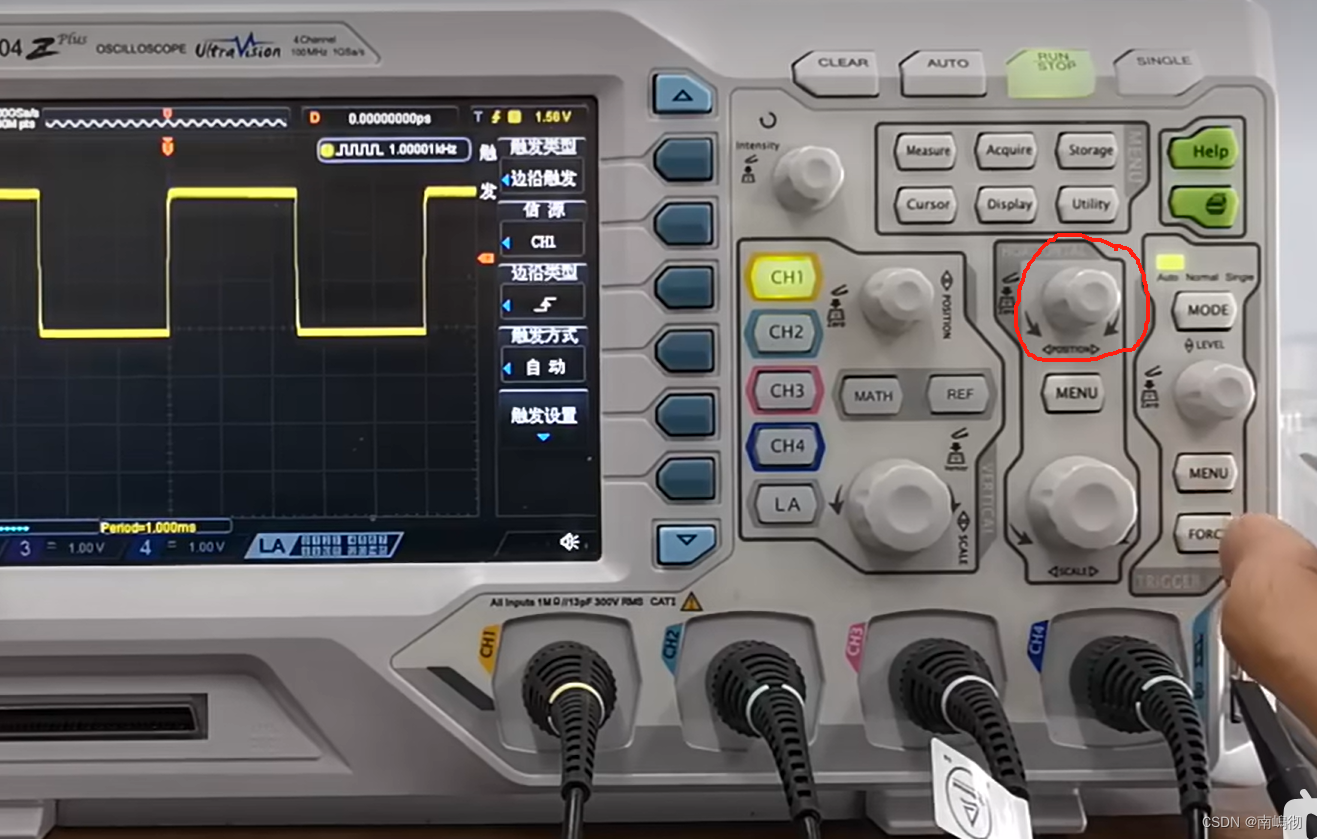

在这里插入图片描述
可调节波形左右移动 按下就让波形居中

改变测量信号的周期

调节扫描时间
