OSPF（2）

多区域路由设计介绍

好处：
1.增强网络的可扩展性
2.降低路由器负载
3.快速收敛

OSPF多区域配置：

区域类型：
@骨干区域 ，即 0 区域；
@非骨干区域 ，即 非0 区域；

原则：
所有的非0区域之间互通，必须经过 0 区域。
即所有的非0，必须直接连接着 0 区域。

网络中存在多个区域的时候，每个路由又有不同的角色划分：
@骨干路由器
#一个路由器的所有的接口，都属于骨干区域；

@非骨干路由器
#一个路由器的所有的接口，都属于非骨干区域；

@区域边界路由器（ABR：area border router）
#一个路由的接口同时连接着骨干区域和非骨干区域；

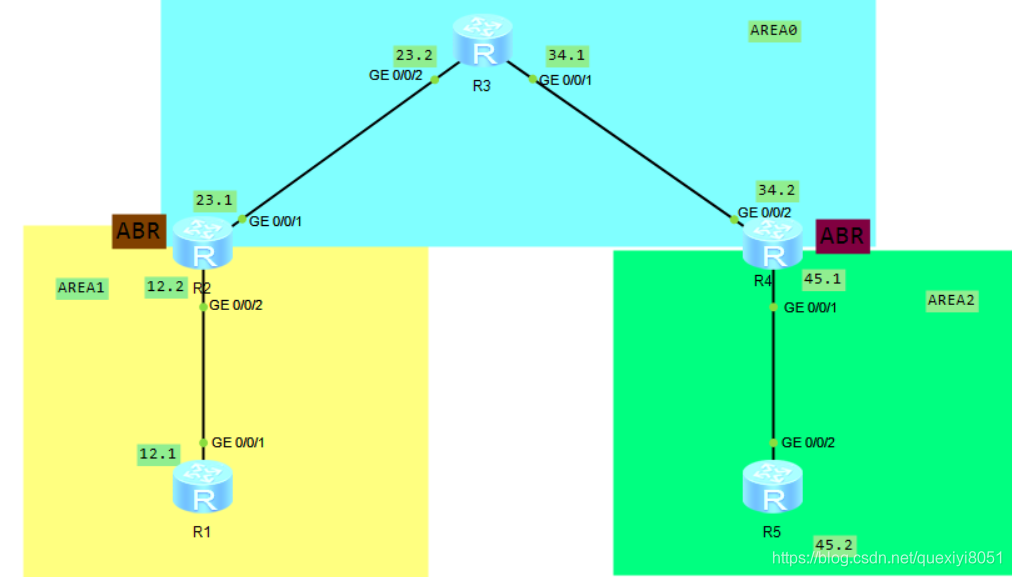

多路由topology

按以上标准配置号接口ip后，下面对5个路由器进行配置多区域ospf。

[R1]ospf 1 router-id 1.1.1.1
[R1]area 0
[R1-ospf-1-area-0.0.0.1]network 192.168.12.0 0.0.0.255

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 1                                          //在区域1宣告区域一所连接的网段
[R2-ospf-1-area-0.0.0.1]network 192.168.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.1]area 0                      //在区域0宣告区域一所连接的网段
[R2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.34.0 0.0.0.255

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1-area-0.0.0.0]network 192.168.34.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]area 2
[R4-ospf-1-area-0.0.0.2]network 192.168.45.0 0.0.0.255

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 2
[R5-ospf-1-area-0.0.0.2]network 192.168.45.0 0.0.0.255

测试ping通 / 查看邻居状态 / 查看ARB信息

[R1]ping 192.168.45.2
  PING 192.168.45.2: 56  data bytes, press CTRL_C to break
    Reply from 192.168.45.2: bytes=56 Sequence=1 ttl=252 time=130 ms

[R2]display ospf peer brief                              //在R2查看邻居表

	 OSPF Process 1 with Router ID 2.2.2.2
		  Peer Statistic Information
 ----------------------------------------------------------------------------
 Area Id          Interface                        Neighbor id      State
 0.0.0.0          GigabitEthernet0/0/1             3.3.3.3          Full               //在0区域连着3.3.3.3
 0.0.0.1          GigabitEthernet0/0/2             1.1.1.1          Full               //在1区域连着1.1.1.1
 ----------------------------------------------------------------------------
 [R2]display ospf brief                     //在R2查看ospf配置摘要

	 OSPF Process 1 with Router ID 2.2.2.2
		 OSPF Protocol Information

 RouterID: 2.2.2.2          Border Router:  AREA                              //声明边界路由器是AREA。

---

LSA（LINK STATE ADVERTISE）链路状态通告基础概念

以上的多区域配置我们理解了在一个AS中怎么配置基础的多区域，又知道了ABR的作用。这一小节会主要说说OSPF中最重要的一个概念就是LSA。

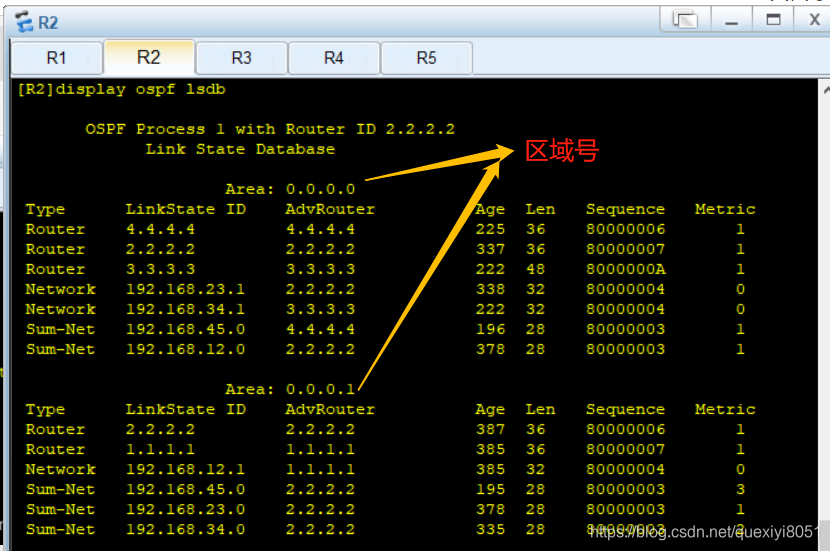

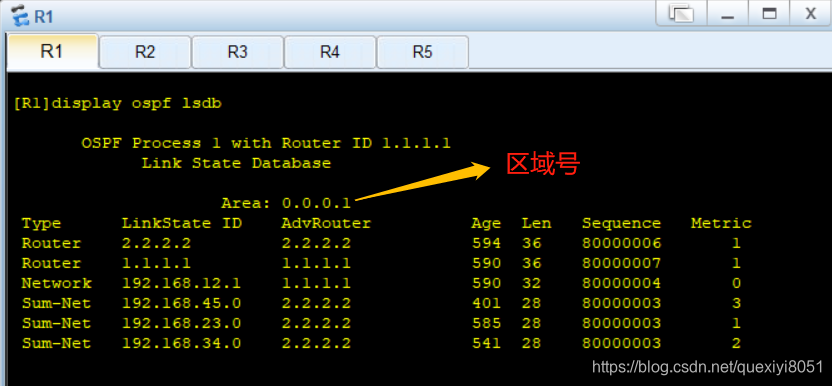

我们先看看上图的R1和R2的LSA数据库：


根据参数来解释一些概念：
1.OSPF的数据库是以区域为基准单位进行划分和管理的。我们发现R1是属于1区域的，所以数据库中的区域一仅有1个表。而R2是有两个区域的，所以有两个表。
2.可以看到R1和R2的区域1的数据库完全是一模一样的。所以才能到达FULL状态，称为fully adjacent。
3.LSA数据库不是路由表，而是全网的拓扑结构图。路由器的路由表是根据这个数据库计算出来的。（图示命令display ospf lsdb是简要的。具体的要分开查如：display ospf lsdb router 2.2.2.2）

4.解释一下上面的参数信息：
------------TYPE：有7类信息。如上Router、Network和Sum-net分别称为1，2，3类。
------------LinkState ID: 链路状态名，就是名字！发现有网段为名的，有router id为名的还有ip地址为名的。
------------AdvRouter：发送advertise的路由器。R1无连接的都是2.2.2.2给他发的。
------------age&Sequence： 该数据信息存活时间，最大3600s。挂了路由器会再发出去一个，并且Sequence会增大一位，表示是新的。

5.对类别和ID显示的解释：（这里先介绍前三类，之后再进一步）
-------------->1类LSA：Router
-任何一个 OSPF路由器，都会在所连接的任何一个区域，产生 1 个 1类LSA 。
-1类LSA的名字，表示的是：每一个路由器的router-id

-------------->2类LSA：network
-只有 DR 可以产生 2类LSA。
-2类LSA的名字，表示的：DR接口的IP地址；

-------------->3类LSA：sum-net（summary)
-只有 ABR 可以产生 3类 LSA ，表示的是：区域之间的路由。
-3类LSA的名字，表示的是：不同区域之间的网段；

[R5]display ospf lsdb summary 192.168.12.1            //再R5通过命令查看这个3类LSA是谁告诉我的。
	 OSPF Process 1 with Router ID 5.5.5.5
		         Area: 0.0.0.2
		 Link S
