IoT/HCIP实验-1/物联网开发平台实验Part1（快速入门，MQTT.fx对接IoTDA）

实验介绍

本文是《HCIP-IoT Developer V2.5 实验手册》实验1<物联网平台实验>先导篇。文中介绍了IoTDA的基础概念和基础使用方法。借助MQTT.fx模拟设备与华为云IoTDA连接和调试的步骤，包含服务开通、产品创建、设备注册、主题消息收发和调测等系列实验步骤。

@History
这是关于HCIP-IOT实验的一个次尝试。实验1的要求如下，
本实验通过在华为云物联网平台上创建产品，进行案例的功能定义和编解码插件开发，掌握物联网平台的操作流程，以及如何验证编解码插件是否正确。本实验完成后，你将掌握物联网平台的功能定义，掌握物联网平台编解码插件的开发，掌握物联网平台的调试。

刚开始，我想硬着头皮硬啃《HCIP-IoT Developer V2.5 实验手册》，但仅仅是尝试了没几页，我就头大了。第一是我态菜鸟了，连一些基础的概念也没搞明白，第二是该指导书并不保姆级，实验步骤有跳跃、缺失、老旧等问题。后来发现华为云针对IoTDA产品提供了更加详细的在线帮助文档（也有PDF版），于是先按照在线文档进行了部分实验学习，再倒回头来啃实验指导书。

设备接入IoTDA

我们进入并登陆华为云，

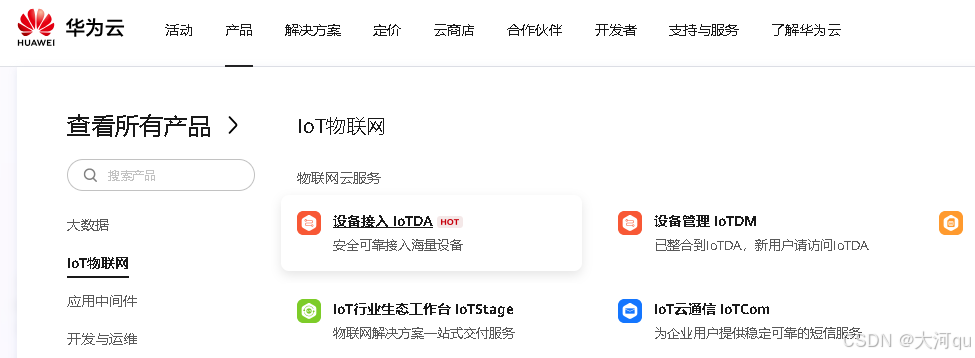

进入IoTDA平台

按照上图，产品 -> IoT物联网 -> 设备接入 IoTDA，

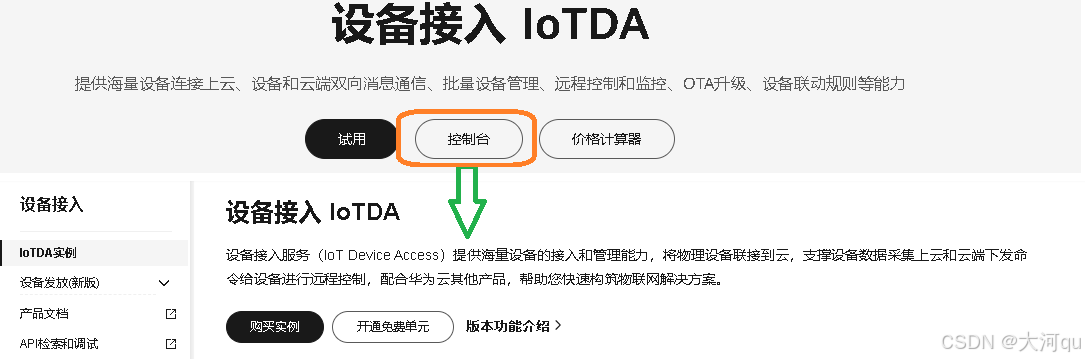

点击上图控制台，进入真正的设备接入界面，控制台默认为 “华北-北京四”。在实验指导书中，上述步骤后，直接描述到了创建产品的环节，这中间是有步骤缺失的。缺失的这部分，我们可以从上图，产品文档中获得比实验指导书更详尽的支持。

什么是IoTDA

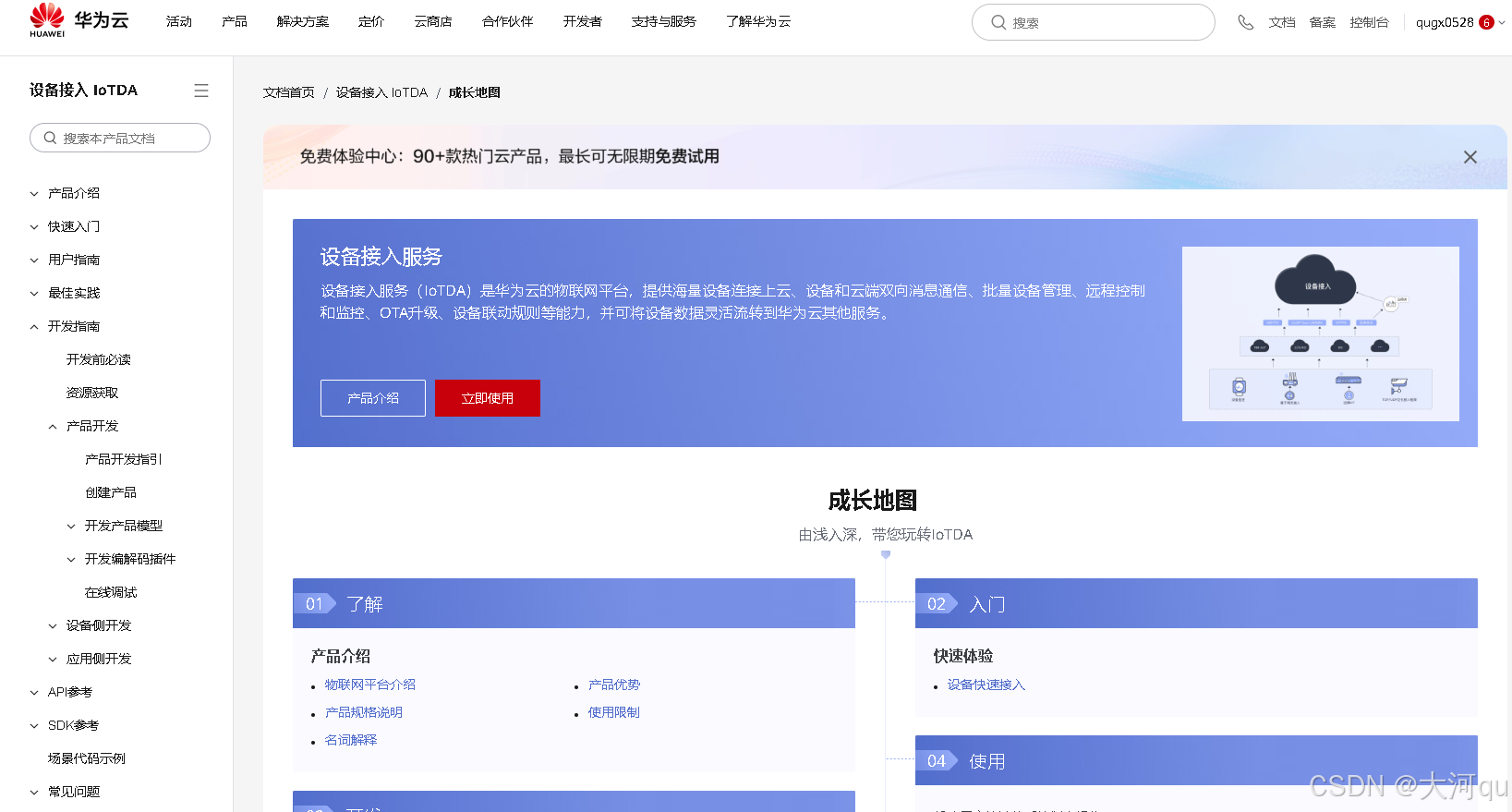

看到上图正中央的成长地图了木有，这是个不错的学习指引。不管你前边基础知识学习的怎么样，建议成长地图中的1和2部分还是要仔细的去读一下的。可重点关注，IoTDA服务介绍、基础概念等。也不用关注太深，因为没有一些基础积累，你也读不懂，别把自己读困了。如果你不想读文字，里头还贴心的提供了视频（部分为AI小姐姐主讲）介绍。一些较为基础的知识如下，

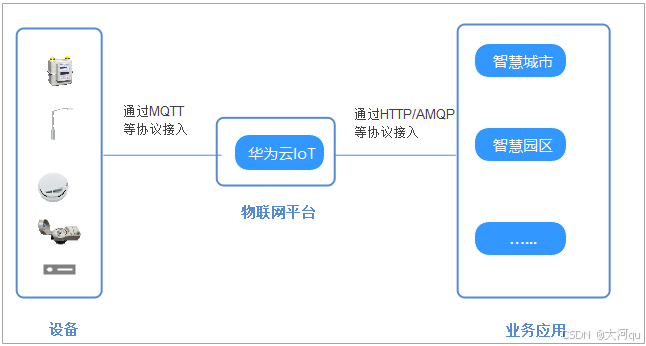

华为云物联网平台设备接入云服务（IoTDA，Internet of Things - Device Access）提供海量设备的接入和管理能力，将物理设备联接到云，支撑设备数据采集上云和云端下发命令给设备进行远程控制，配合华为云其他产品，帮助您快速构筑物联网解决方案。使用物联网平台构建一个完整的物联网解决方案主要包括3部分：物联网平台、业务应用和设备。

• 物联网平台作为连接业务应用和设备的中间层，屏蔽了各种复杂的设备接口，实现设备的快速接入；同时提供强大的开放能力，支撑行业用户构建各种物联网解决方案。
• 设备可以通过固网、2G/3G/4G/5G、NB-IoT、Wifi等多种网络接入物联网平台，并使用LWM2M/CoAP、MQTT、HTTPS等主流协议或行业协议将业务数据上报到平台，平台也可以将控制命令下发给设备。
• 业务应用通过调用物联网平台提供的API，实现设备数据采集、命令下发、设备管理等业务场景。

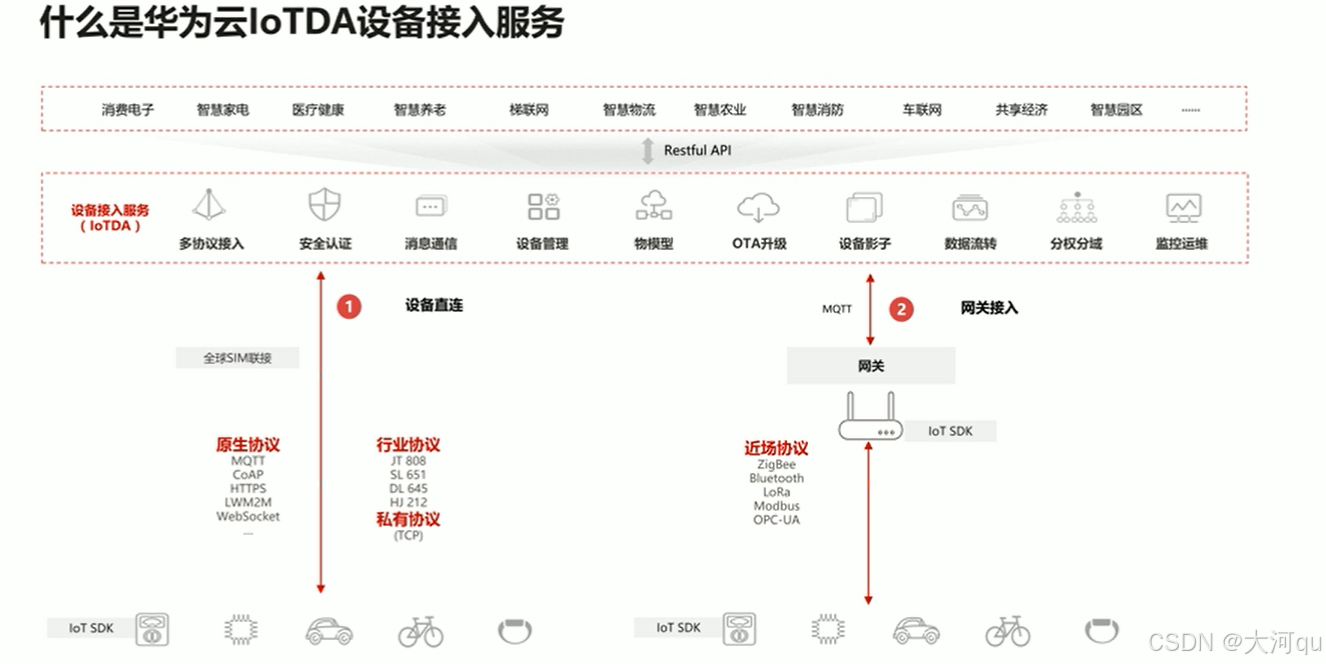

  一个更加详细的IoTDA设备接入服务的框图（来自与视频），


开通服务

这个过程的相关资料，在实验指导书中并没有涉及。相关资料的获取路径：
1、在线产品文档 -> 快速入门 -> 设备快速接入-属性上报与命令接收 -> 开通服务，来学习操作。
2、在线产品文档 -> 文档下载 -> 设备接入 IoTDA 快速入门.pdf。
3、在线产品文档 -> 搜索 开通服务。

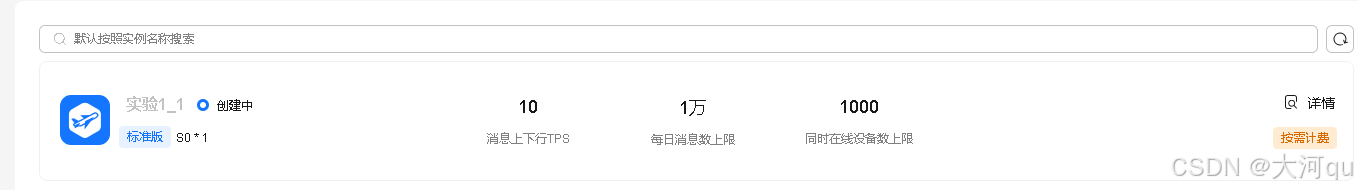

限于篇幅这里不再赘述。访问设备接入服务，单击“控制台”进入设备接入控制台。在左侧导航栏，选择“IoTDA实例”，单击“开通免费单元”。按需计费，实例名称 “实验1_1”，最终结果如下：

大约等待1分钟左右吧，实例状态将从创建中，变为运行中。然后我们点击我们的实例进入，

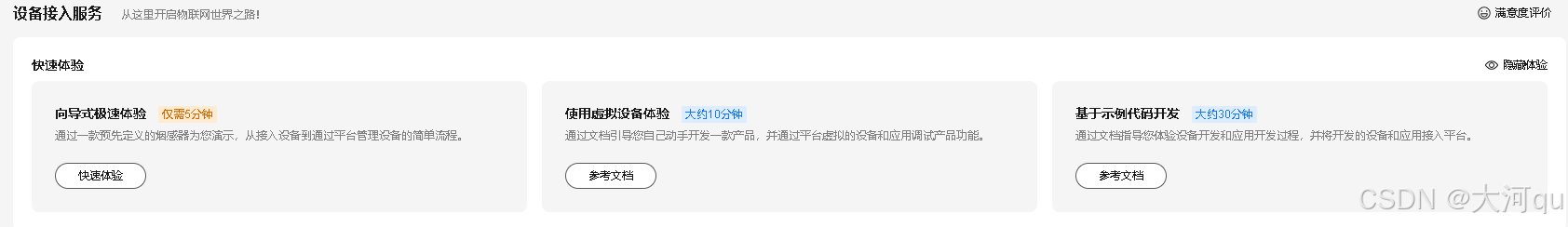

平台在这里很贴心的为初学者提供了3种不同的体验方式。第一种很简单，可以自己尝试下；第三种先不管。第二种 “使用虚拟设备体验”，这应该与我们实验指导书中的描述的实验过程几乎一致。我们点击该体验方式下的参考文档，会在同一网页右侧显示帮助内容。我们可以点击帮助页面右上角的图钉，将该Help窗口固定住（否则后续操作它将被隐藏），或者直接看下载的PDF文档。

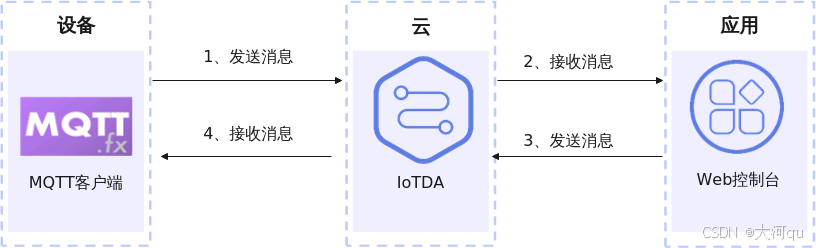

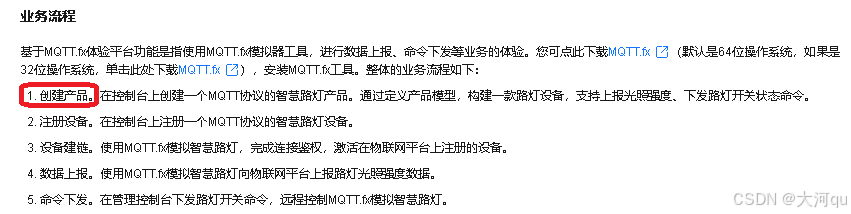

本实验以“智慧路灯”为示例，通过MQTT.fx设备模拟器模拟智慧路灯，给您介绍基于IoTDA平台实现一款智慧路灯联接到平台、上报光照强度数据、以及平台下发开灯命令给智慧路灯三个场景。

创建产品和设备

整个创建过程，主要依赖于帮助文档，另外几乎每个标签都有帮助Tip信息，鼠标悬空在其上也可以获取帮助信息。我们也可以单独开一个Web页面显示IoTDA帮助文档，以方便在实验时翻看相关内容。

定义产品模型（Profile）

产品模型（也称Profile）用于描述设备具备的能力和特性。开发者通过定义Profile，在物联网平台构建一款设备的抽象模型，使平台理解该款设备支持的服务、属性、命令等信息。按照上述在线文档，创建产品并为产品模型添加服务、添加命令等。

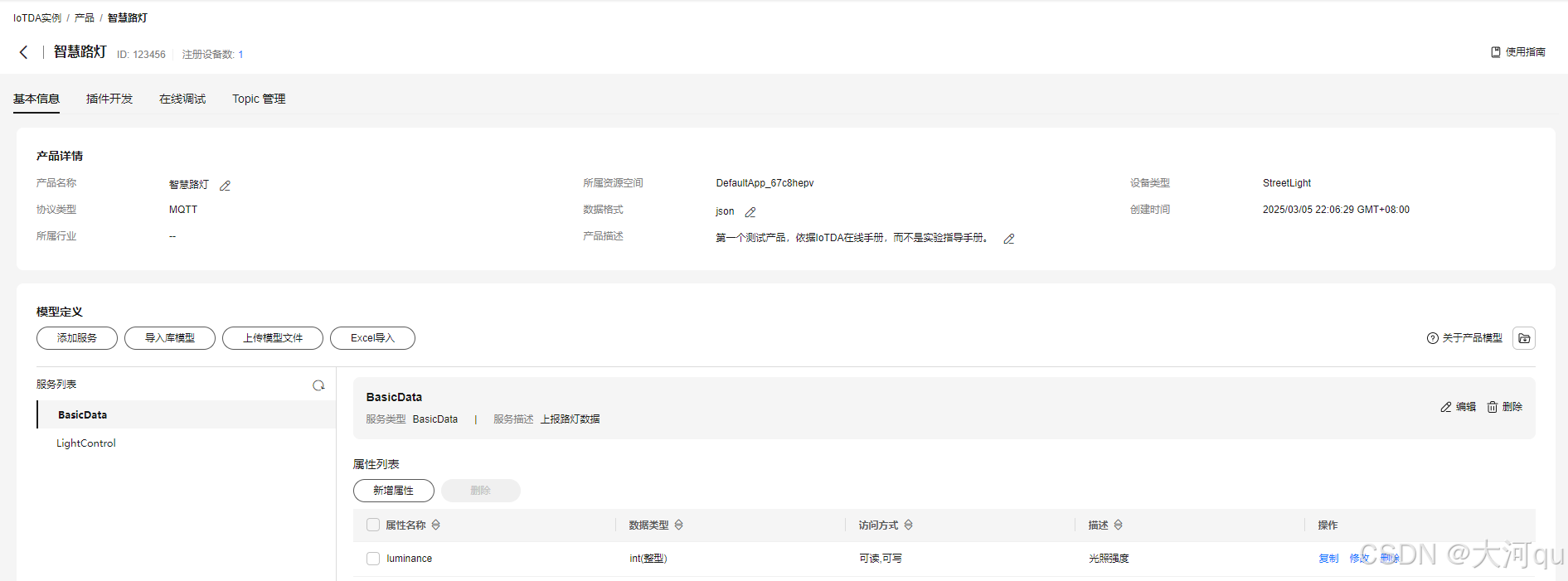

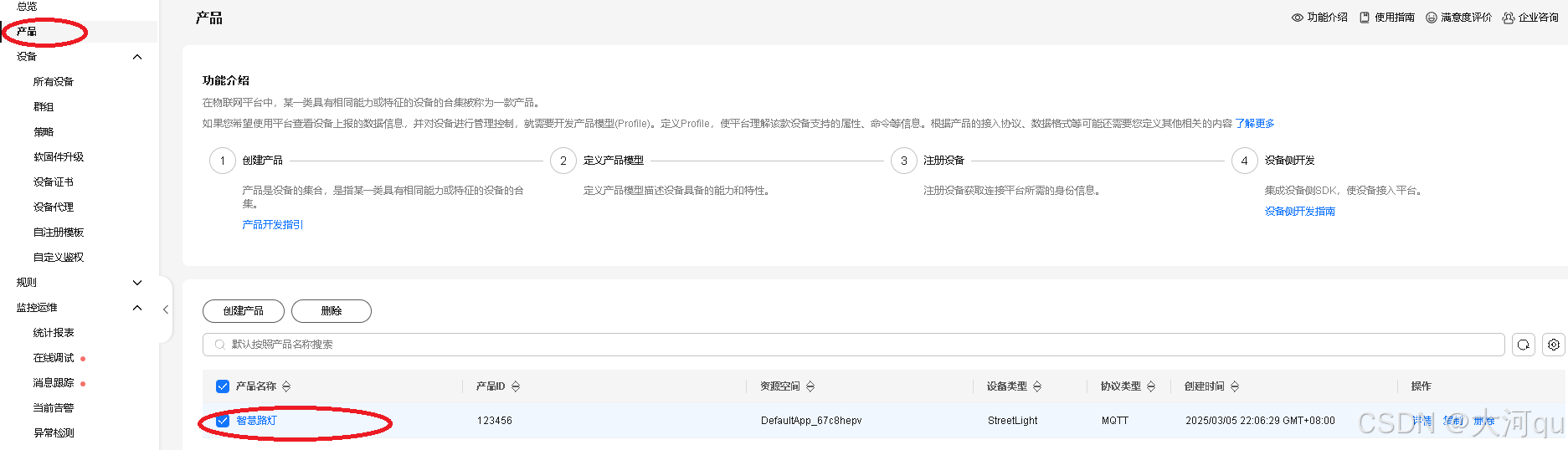

注意，其中文档中提及的“新增输入参数”，现在叫做“新增下发参数”。另外，如果后期你想倒回头来检查或修改模型定义，也得是按照上图所示，从左侧菜单栏找到 “产品” 然后找到目标产品，并点击产品名称或详情，进入，

在 “基本信息” 这一选项卡下，就可以看到我们定义的产品模型，可以进行相应的修改。关于 “插件开发” 选项卡，将在Part2文章中讨论。

设备注册

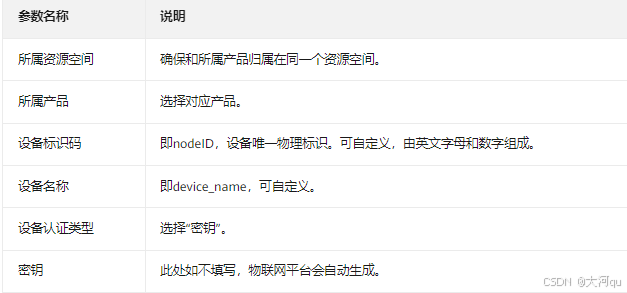

按照文档中的说明，创建设备。一个设备的属性包含，

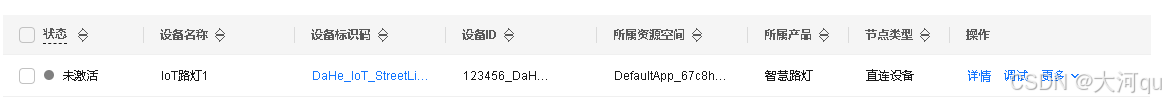

本实验中，创建成功的设备如下，

如上图，产品模型已经被定义，设备已经被注册。但是我的设备的状态是未激活？

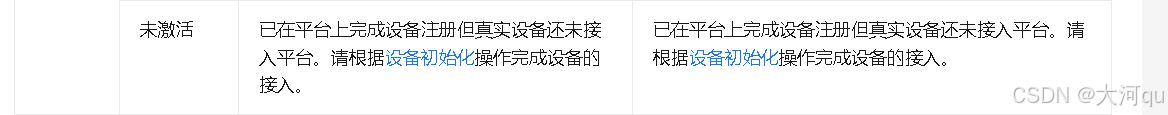

开始的时候，我也不知道"未激活"是个啥状态，也不知道该怎么处理。在产品文档中大搜索，找到上述答案。进一步查看上述“设备初始化”操作的说明，可知，初始化过程包含创建设备、建立连接两个过程，而我们前边的工作只是进行了创建步骤。在后续操作完成后，也验证了这一想法是正确的。

简思(实例-产品-设备)

实验至此，实例-产品-设备这个三个概念的关系，成了一个问题。本问题后续展开，此处仅简单讨论。

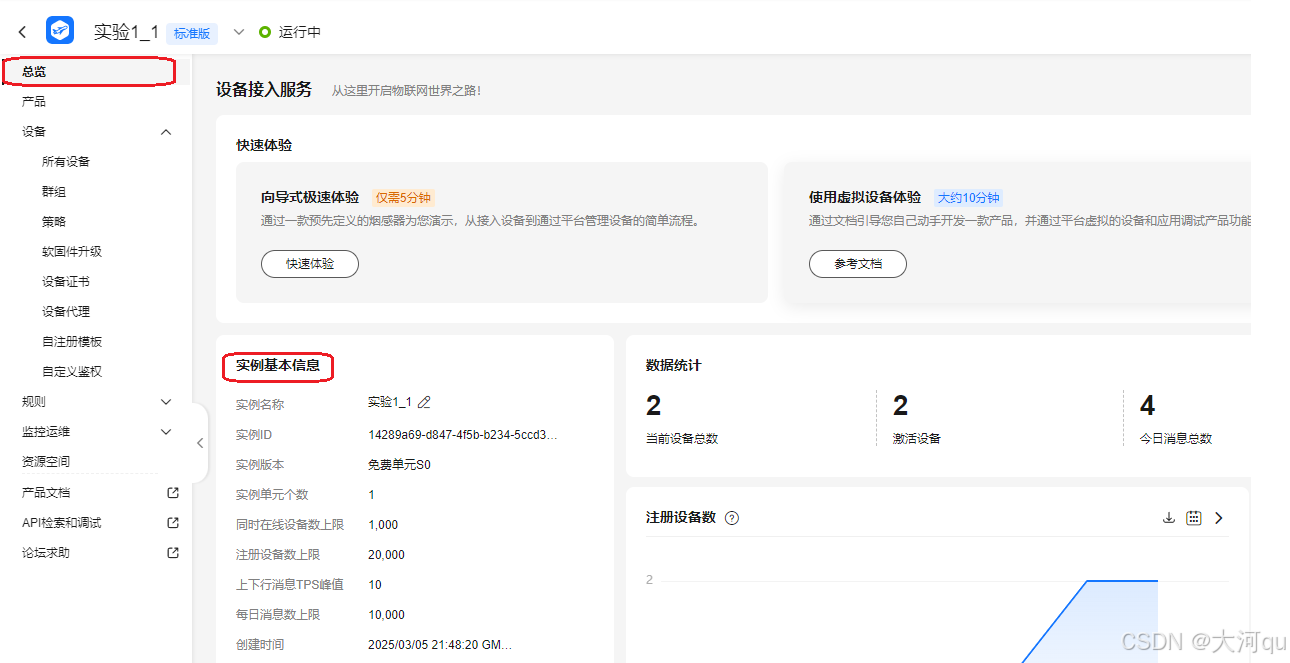

如上图，总览是实例的总览，显示实例的基本信息。产品是实例的产品列表，设备是实例的设备列表。产品和设备之间的关联，与编解码插件是没有什么关系的，本实验就是个很好的例子，实验中没有涉及到编解码插件的开发，但是我们创建了产品和设备，建立产品模型，仿真了设备和云端的通信过程。那么关键来了，设备和产品是如何关联起来的 ？
我们在本实验中，创建了产品，开发了产品模型，新创建了设备，就干了这些活啊，这就自动关联了？当然不可能，产品和设备的交互关联分为两个重要环节，具体如下，

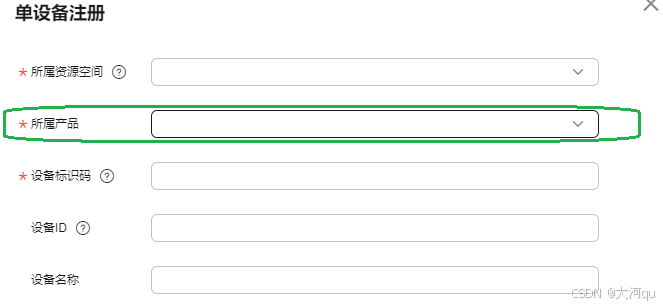

环节1- 在设备注册界面要指定其所属的产品

环节2- （设备的）Topic主题消息的数据体中，含有产品模型的服务ID和属性字段名称，

模拟.与平台通信

在线产品文档 -> 快速入门 -> 设备快速接入-属性上报与命令接收 -> MQTT.fx模拟智慧路灯与平台通信，来学习操作。

虚拟设备/MQTT.fx

在后边的实验中，我遇到了 “MQTT.fx 中无法订阅$oc开头的主题/Topic” 问题，随即添加此小节。
MQTT.fx是一个主流的MQTT桌面客户端，支持Windows、Mac和Linux操作系统。它主要用于快速验证设备是否可以与物联网开发平台进行连接，并支持发布或订阅消息。MQTT.fx并不是由华为开发的，也不是MQTT协议直接提供的工具‌，而是由第三方开发者开发的。

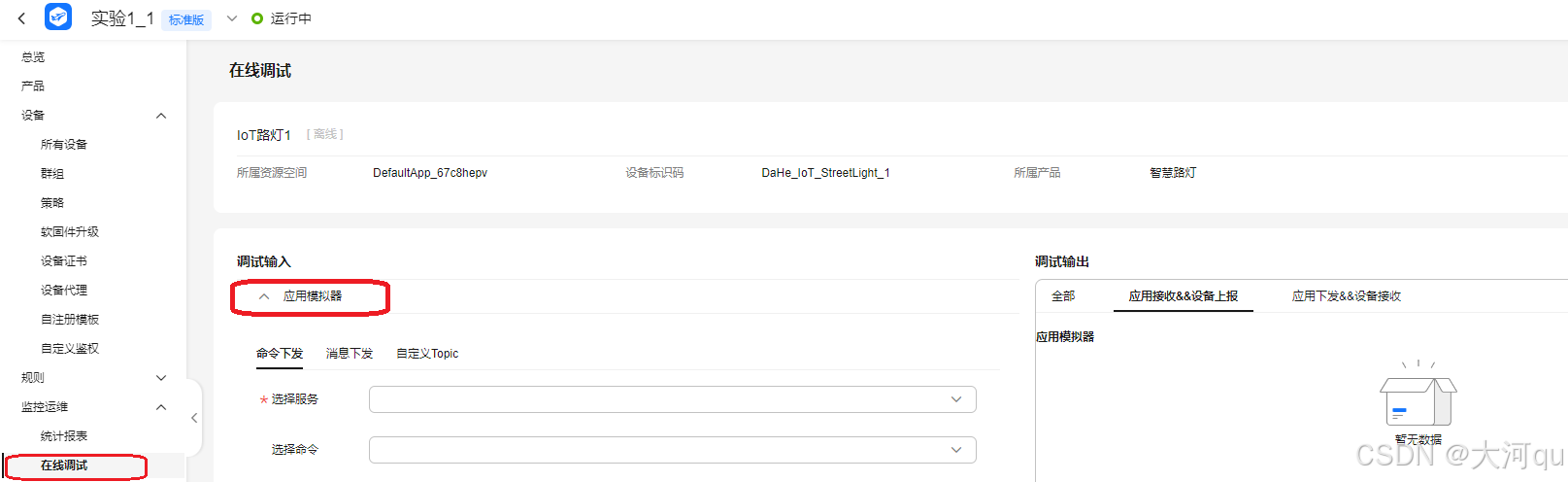

应用 Web 控制台

上述调试界面，可以通过左侧菜单进入。也可以通过设备列表中的 “调试” 连接进入。

QA用户或密码错误

按照上述文档下载MQTT.fx并安装和进行配置。进入设备详情页面，找到“MQTT连接参数”，单击“查看”，查看其中的clientId、username、password和hostname，或者点击一键复制后（以Txt存储到本地）。

后记：
需要注意的是，这里的密码是加密后的密码，就是直接用这个HMAC-SHA256 算法加密后的长字符串，不是什么原始密码。另外，我在同一天的下午进行测试时，中间我断开MQTT.fx连接，试图进行重连，结果LOG提示我用户名或密码错误，

折腾了半个小时，发现设备连接KEY竟然发生了变动。我能确定的是，单纯的断开并重连不会导致KEY中的clientId和password发生变动，可能是因为免费？我现在还不太确定，总之先记着有这个现象吧，别到时候摸不着头脑。在文末总结中，会重新探讨。

QA证书导致的连接失败

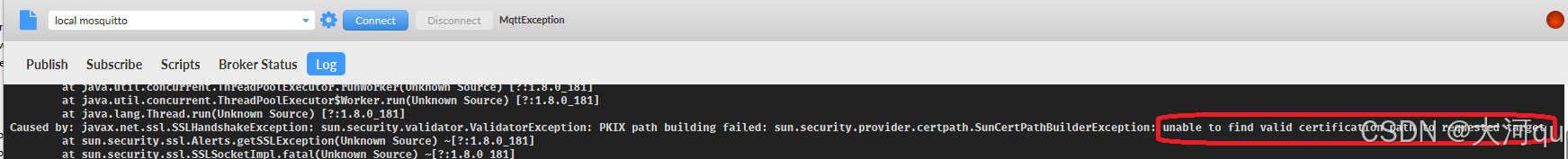

按照上述文档操作后，并没有预期的连接成功，查看Log如下，

这应该是证书的问题，

一开始我选择下载的是"北京四基础版"，尝试了其中的C、Java、Android证书都无果，后来重新下载 “北京四-设备侧证书”，使用其中的…\c\GlobalSign-rootca.pem证书，连接成功。尝试其Java版证书，无法连接，错误如下，

如上，我们使用的MQTT.fx设备仿真程序解析不了java证书，只能解析C语言的证书，在联想文档中的初始化连接API接口的调用等说明，可以断定我们的程序是基于C/C++开发的。

设备与平台连接成功

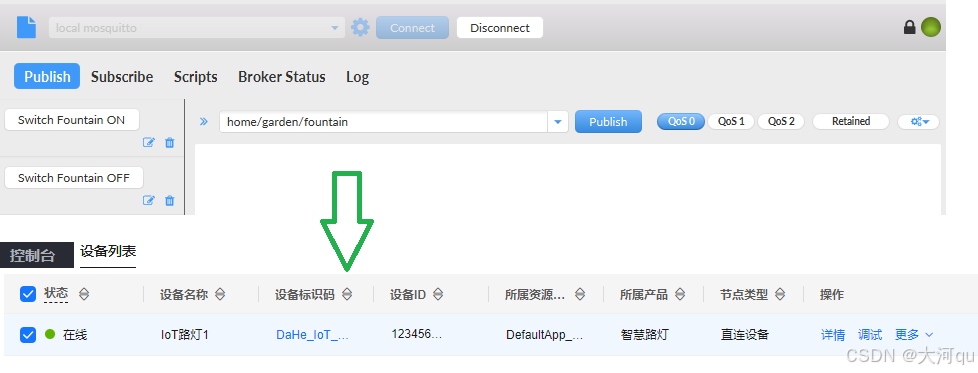

解决遇到的问题后，重新Connect成功，仿真工具连接灯变绿，IoTDA平台的设备状态也从未激活变为在线。

至此，本实验我们已经成功完成了一半，接下来算是功能体验了。

上报数据和下发指令

继续参考在线产品文档 -> 快速入门 -> 设备快速接入-属性上报与命令接收 -> MQTT.fx模拟智慧路灯与平台通信，来学习操作。

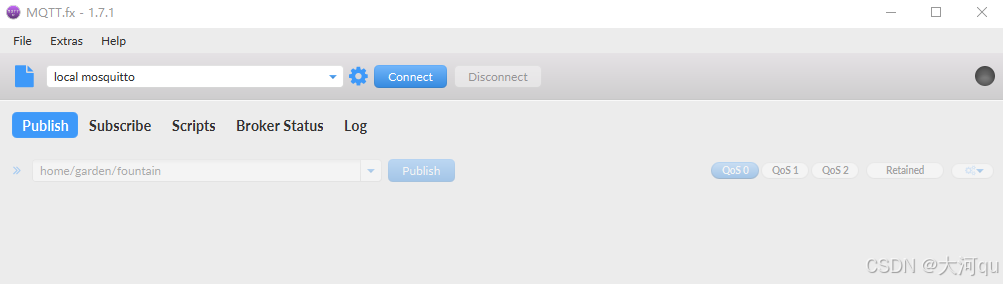

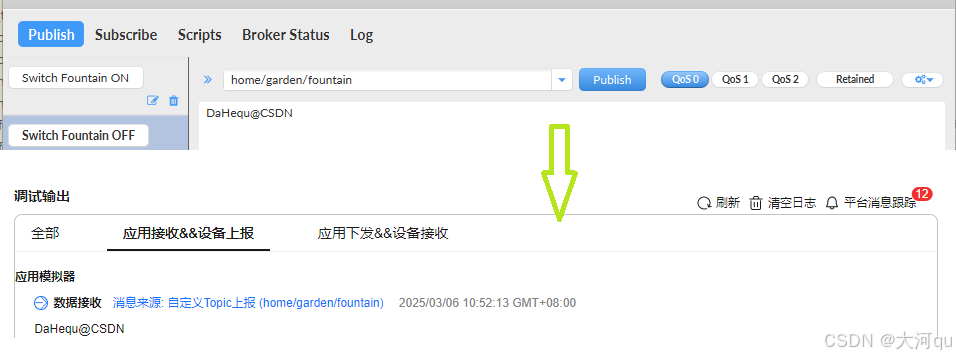

通过设备仿真端的publish功能，我们可以上报任意字符串，它附着在一个topic上。执行上述操作的日志如下，

也就说，上述操作中的 Topic 是：home/garden/fountain (QoS 0, Retained: false)

什么是Topic

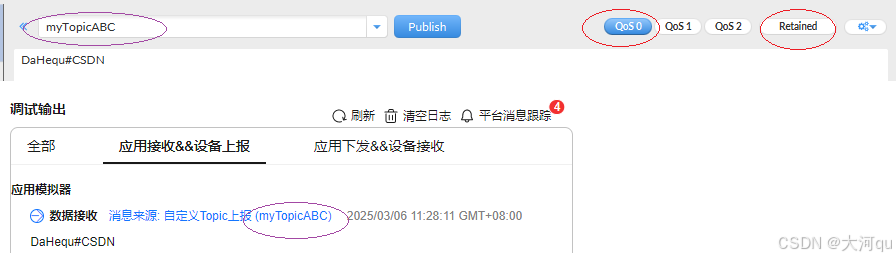

尝试在MQTT.fx设备端创建一个自己的新主题，进行新数据的发送，并在调试界面-应用模拟器端观察结果，

也是成功的，那么，什么是IoTDA架构下的Topic呢?
其实如果你有架构设计或软件设计的基础，就很容易的联想到，发布订阅架构中的主题、观察者模式中的主题，是的，这里Topic的含义，与上述两个概念中的 ‘主题’ 如出一辙。
在华为云IoTDA（IoT Device Access）中，Topic 是物联网通信中用于标识消息来源或目的地的字符串，类似于消息的“地址”或“标签”。这也不是华为独创的，主题/Topic 也是MQTT协议的核心概念之一，用于实现设备与平台、平台与应用之间的消息路由。

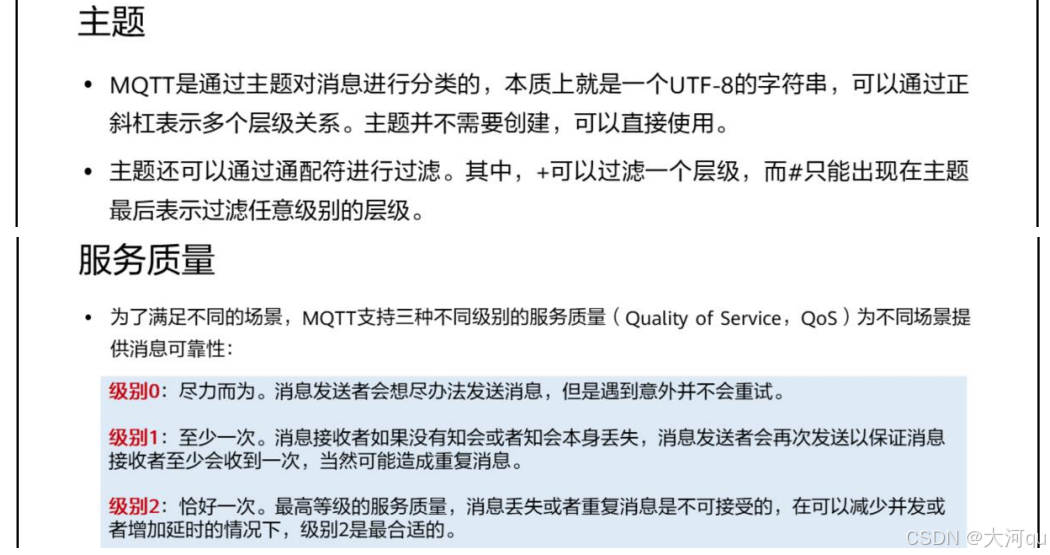

参考《HCIP-IoT Developer V2.5 培训教材》MQTT 协议栈技术原理相关章节，

主题的分类

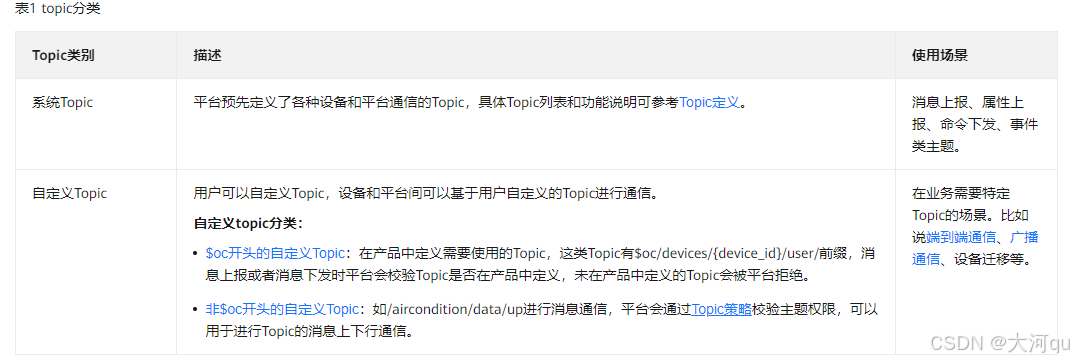

前面我们说了，有3类Topic，系统Topic（即平台预设的Topic）、$oc开头自定义Topic、非$oc开头自定义Topic，其中前两种Topic都是以$oc开头。而且，我们在前文使用的Topic，即，
$oc/devices/{device_id}/sys/commands/#

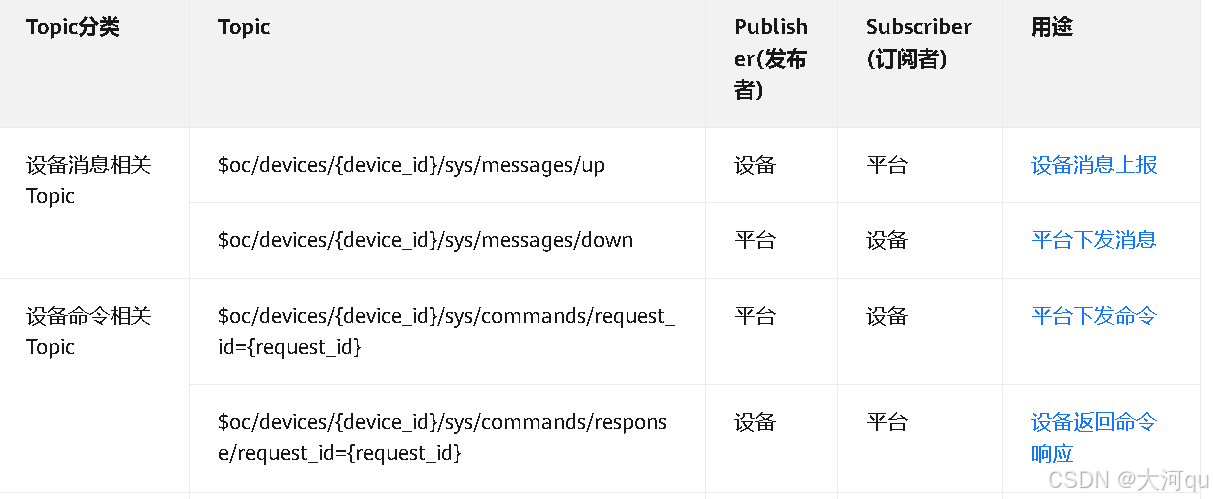

这就是一个系统Topic，平台预置的topic列表可参考文档，Topic定义。

设备端发布Topic测试

产品定义需要的Topic，也即以 $oc/devices/{device_id}/user/为前缀的主题。要注意的是，其Topic中包含user字样，系统Topic也是以$oc/devices/{device_id}开头的。这里，我们实验文档中使用的Topic是没有 user字样的，它们归属系统Topic，具体的系统Topic包含哪些，可以参考平台预置的topic列表可参考文档，Topic定义。

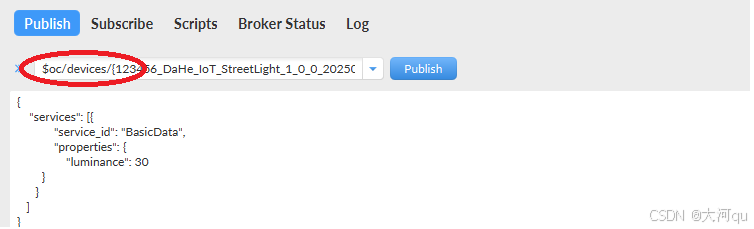

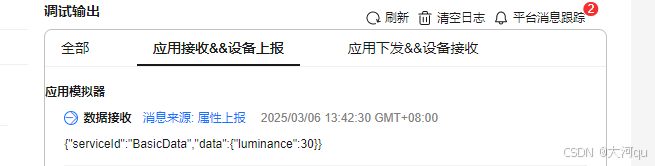

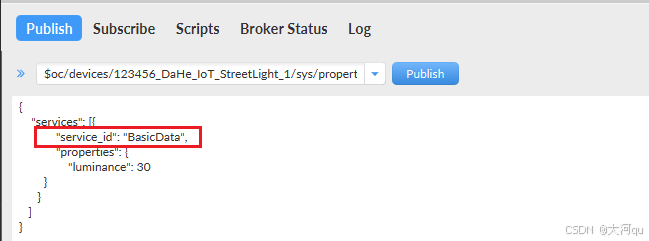

上述用于上报产品定义中属性字段的Topic，其格式为 $oc/devices/{device_id}/sys/properties/report ，其中device_id要替换成自己的真实的设备ID，要注意的是这里的大括号一般不需要携带，但即使你带着它，平台也能识别。执行Pubish后，在应用模拟端查看结果，

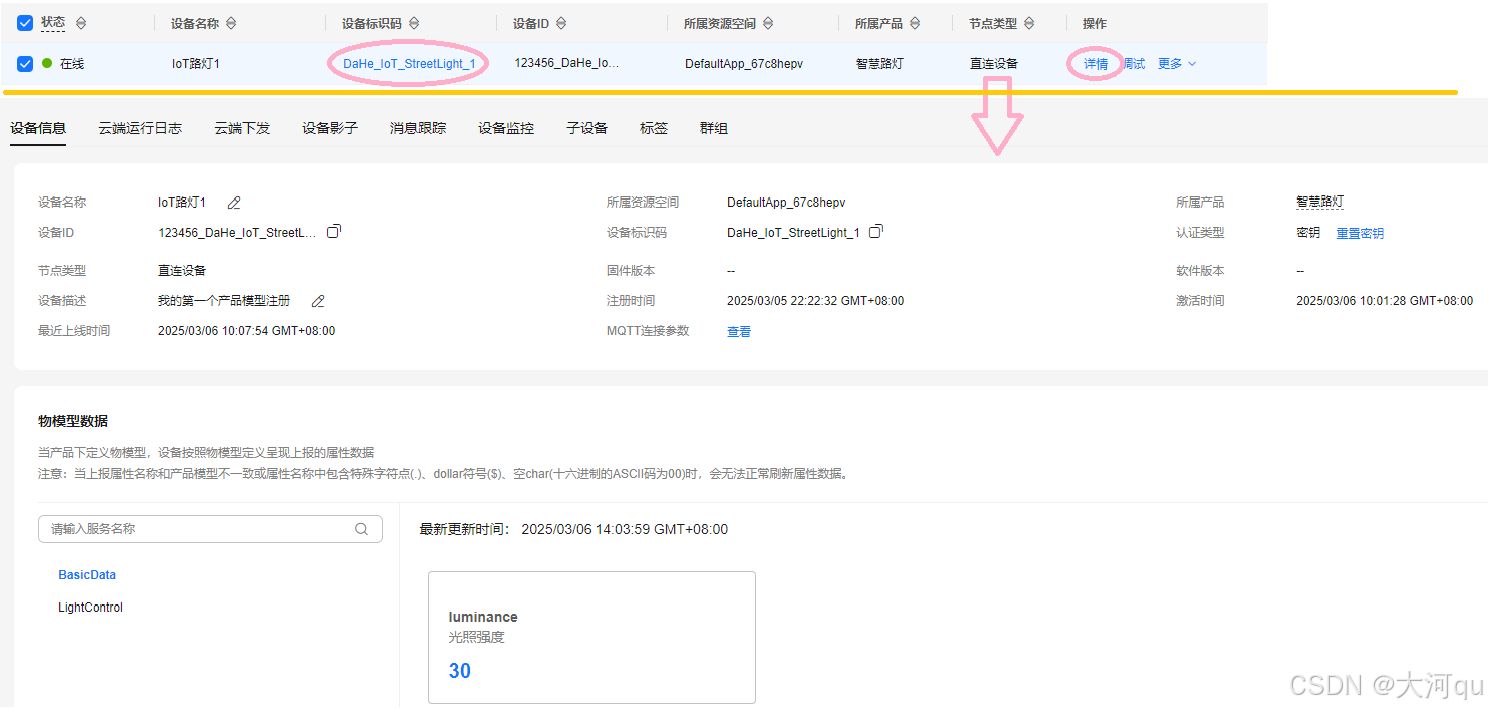

设备详情界面，注意和调试界面区分。
注意，前文提到的在线文档中的实验步骤，尤其是结果观察和命令下发，是基于如下设备详情界面的，而不是调试界面。我就在这小小的栽了下，写这篇笔记是在202503，帮助文档中提及的"云端下发"等字眼，我没有在调试界面下看到，我起初还以为是在线文档没有跟上实际系统的更新步伐，以为文档中的云端下发->命令下发操作，就是调试界面-应用模拟器-命令下发，直到遇到如下报错（已经正确开启了设备模拟器的订阅），我才回头。

实际上，结合前期基础知识的学习，认真思考，便可以想明白。文档中描述的云端下发，与调试器-应用模拟器-命令下发，是有本质区别的，从应用到云，之间至少还隔着一次叫做编解码插件的东西，这也是后边要继续实验的。

从云端下发指令（QA:MQTT.fx 订阅失败）

在这个环节上，我花费了好几个小时也没有实验成功。我已经知道如何从云端下发命令，也知道要在MQTT.fx仿真器上开启订阅。然而，在MQTT.fx仿真器中，我的Subscribe订阅操作怎么都不成功啦。一整个下午，零零散散试了好几次，到下班，也没有成功，现在是晚上十点，我在家里继续学习。

一段时间后，我总结出来的问题现象是：

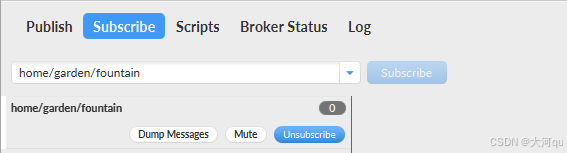

MQTT.fx 可以成功订阅非$oc开头的自定义Topic，但是以$oc开头的自定义Topic无法订阅成功。

我将上述默认主题，更换为在线文档中描述的那样，

//{device_id} 替换为自己真实的设备ID
$oc/devices/{device_id}/sys/commands/#

不成功现象与下午操作结果一致，报错如下，Error subscribing to topic: de.jensd.mqttfx.entities.Topic@xxxx

这是为什么呢？以$oc开头的自定义Topic无法订阅成功。
我甚至开始怀疑是不是产品模型创建阶段存在了什么错误，为此，我返回到产品模型定义界面，仔细检查无误，头大。

我在华为论坛中看到一篇帖子，博主最后的结论似乎有点草鸡，而且这是将user主题的，我还没到那一步。我跳转到某热心网友给出的答案连接中，阅读到一句话：确保创建自定义Topic时，设备操作权限包含“订阅”功能，详细操作请参考自定义Topic。其中有提到，$oc开头自定义Topic通信使用说明。虽然这还是在讲user主题订阅，但我还是希望能从中受到启发，这至少让我知道了我该如何表述自己遇到的问题。

在IoTDA实例-产品-xx-Topic管理页面中，查看 " 关于MQTT消息使用"，其中提到：

设备与平台建立连接后，需要订阅下行Topic(华为云平台中具有隐式订阅功能，若通信质量为Qos0，平台的系统topic无需订阅。)，否则无法收到平台下发的指令或回复的响应。应用侧接口的调用，需要设备侧的配合，例如应用侧下发命令，设备侧需要先订阅“平台命令下发”的下行Topic，否则设备无法收到平台命令，应用下发命令的接口也会报超时。

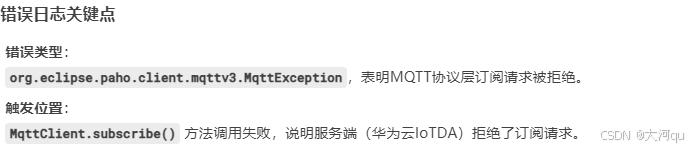

我使用Deepseek-R1，分析全部上述订阅操作后的错误日志，

实在在烦的不行了，在社区和技术网站搜不到与我问题相似的帖子，这也可能说明，我的问题太过低级。我静下心来，先放放。使我遇到问题的这篇文档，MQTT.fx模拟智慧路灯与平台通信，其中的视频我还没有观看呢，看看呗，结果，发现问题所在了。原来，原来，
主题中应该填写的{device_id},不是MQTT参数中的Clientid，而应该是设备信息中的设备ID，

我原先一致以为它们是一样的。但有一点依然让人费解，我在MQTT.fx进行发布操作时，我使用的是MQTT参数中的Clientid，是能成功的，而且加上大花括弧都没有问题，在订阅操作这里来就不行啦！！！

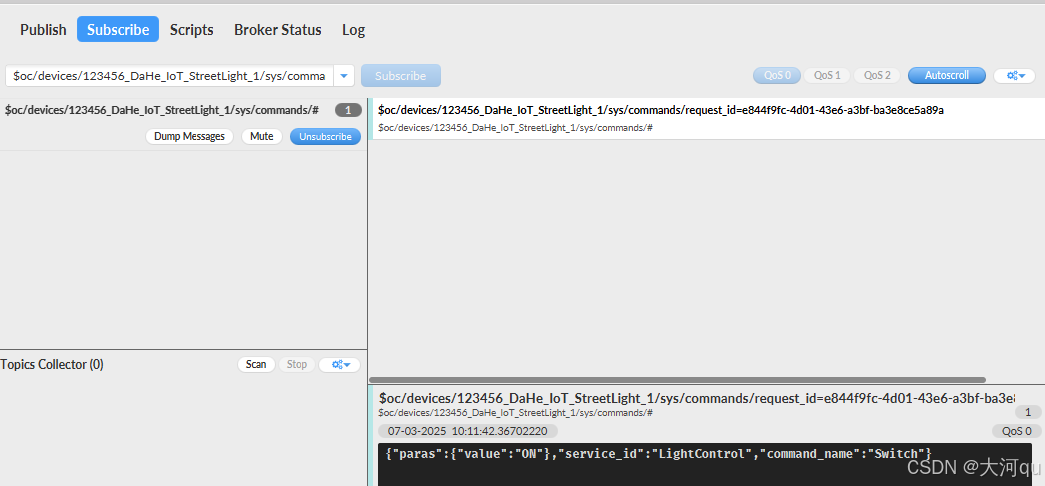

修改订阅主题使用正确的device_id后，订阅成功，云端也能下发成功，效果如下图，

至此，我们第一个小实验算是磕磕绊绊的结束啦。

小结

本文涉及的实验过程，主要是基于在线文档 <设备接入 IoTDA/ 快速入门/ 设备快速接入—属性上报与命令接收>。通过其中的练习，使我们基本达到了《HCIP-IoT Developer V2.5 实验手册》物联网开发平台实验要求中的，物联网平台的功能定义、掌握物联网平台的调试这两项目标，只是基本哈，还不够彻底。

知识深化

1、Topic的含义和分类。
2、产品模型构建和注册。
3、设备与平台通信，Topic订阅和发布操作。
4、MQTT.fx 设备模拟器配置和基本使用方法。

QA：MQTT参数在变动

在 <QA用户和密码错误>章节，我们见到了ClientID、password会发生变化的问题。其中，ClientID其构造大约为：设备ID + 年-月-日-X?格式的日期。而且在后期的测试中我发现，只要ClientID、password是匹配的，任何一组都可以连接成功，即使你使用的是昨天的参数。

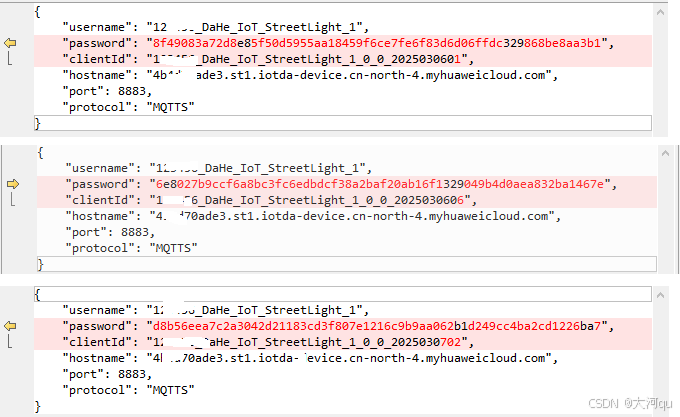

如上图所示，是我在不同时间段通过一键复制功能保存下来的MQTT参数，其中的客户端ID和密码是在随着时间动态更新的。我使用任何一组参数，都可以成功将MQTT.fx连接到IoTDA平台。
在物联网平台中，要求 ClientID 包含动态变化的字段（如日期或时间戳），通常是为了 增强安全性和防止会话冲突。
防止凭证泄露被复用：
若ClientID固定，攻击者截获ClientID和密码后，可长期伪装设备接入平台。动态ClientID（如设备ID+时间戳）使每次连接的凭证唯一，即使泄露也无法重复使用。
对抗重放攻击：
动态ClientID结合时间戳，可限制攻击窗口期（例如平台校验时间戳的有效性，超时即拒绝连接）。
避免会话冲突：
MQTT协议规定，同一ClientID同时只能有一个客户端连接。若设备意外断线后快速重连，固定ClientID可能导致 Broker 认为旧会话未清理而拒绝新连接。动态ClientID强制创建新会话，规避此问题。
无状态化设计：
动态ClientID使服务端无需维护持久会话（Clean Session=1），降低平台资源消耗。

之所以，我使用昨天的ClientID+password组合依然能进行连接平台。可能与鉴权类型有关，这里不再深究，具体参考设备连接鉴权。

QA：认准 device_id/设备ID

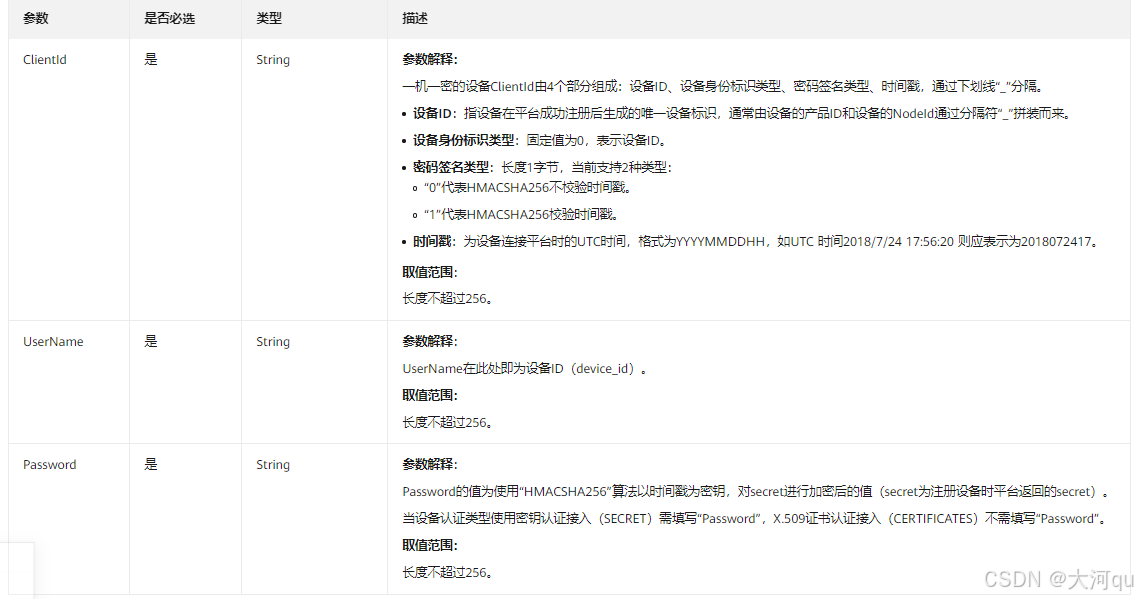

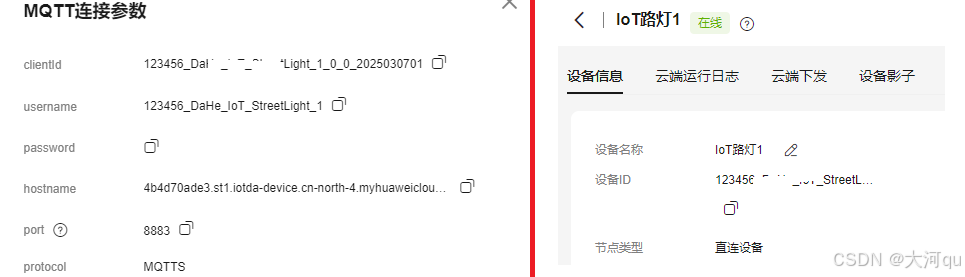

从云端下发指令失败、MQTT.fx订阅$oc主题失败。现象和主要原因已经在前文描述。重新审视MQTT参数：

如上，MQTT参数中的UserName才是与设备ID（device_id）对应的那一个。华为云IoTDA的ClientID构造通常为 {deviceId}_{timestamp}，例如 device123_1620000000。若你直接将ClientID填入Topic的 {deviceId} 位置。平台可能仅校验Topic格式合法性，而不会验证 device123_1620000000 是否为合法设备ID，导致发布成功。但是这种主题或认证方式可能是存在风险的，我现在理解不透，只能告诉自己不要那么使用。不然也不会在设备订阅主题实验时栽跟头。另外，还要多说一句，相对于文档，视频教学对于初学者可能有更好的指引效果。

关联文章

#<IoT/HCIP/实验指导笔记，物联网开发平台实验-Part2># 主要是对《HCIP-IoT Developer V2.5 实验手册》中实验过程的实践，主要去达成 “掌握物联网平台编解码插件的开发” 这个目标，并强化 “掌握物联网平台的功能定义”，“掌握物联网平台的调试” 这两个目标。
