iPhone刘海模组说明

 iPhone刘海模组

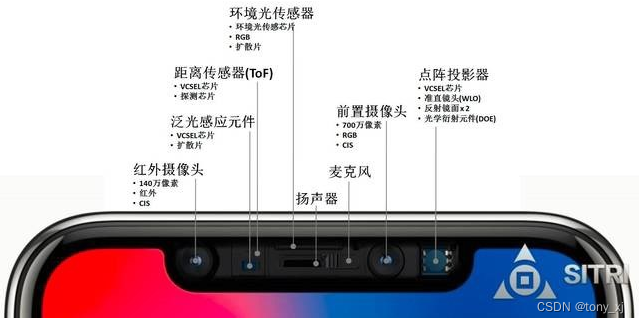

模组图示

模组说明

1. 红外镜头: 专为面部识别Face ID而生。红外镜头可以通过捕获红外图像中人脸上的点阵图案来和A11仿生SoC中Secure Enclave区域里已经储存的面部数据进行比对，匹配成功就会解锁。
   1. 面部在红外成像时会和现实生活中的看起来相差很大，而且在面部相对于屏幕角度不同的时候，红外画面也不尽相同。所以直接扫描面部数据是不准确的，需要利用人脸上不会变化的点阵图案，点阵图案后面会讲到。
2. 泛光感应元件: 别名泛光照射器，它主要的作用是发射不可见的红外光线，使得我们在黑暗中也可以让红外镜头顺利地捕捉面部的点阵图案。
   1. 红外光，是波长比可见光要长的电磁波(光)，波长为770纳米到1毫米之间，光谱上在红色光的外侧。因此，泛光感应元件发出的红外光是我们肉眼所看不见的，所以并不会有光照射在脸上的感觉，而红外镜头却可以捕捉到我们脸上的红外线。
   2. 即使是晚上，不开灯的情况下，iPhoneX也能顺利识别面部信息，说得更准确一点，并不是不开灯，而是iPhoneX开的灯我们看不见罢了。
3. 距离传感器: 作还是在打电话的时候可以自动息屏以及手机放在口袋中的时候防止被手势唤醒等。
4. 环境光传感器: 根据环境的光线自动调节亮度。但这次iPhoneX在此前的基础上进行了升级，添加了iPad Pro上的True Tone功能，它不仅可以根据环境光来调节亮度，这次还可以调节色温，让眼睛感觉更舒服。
   • True Tone技术: 这项技术的原理是通过四通道环境光来感知手机周围的光线情况，例如在室内光线较冷的情况下，屏幕也相应的变冷，而走到室外光线较暖的时候，屏幕也会根据环境变化而逐渐变暖。这个过程的改变是较为缓慢的，不会让你感觉屏幕突然变白或者突然变黄。
5. 扬声器: 用作听筒和声音外放
6. 麦克风: 主要作用是降噪，用于通话和视频录制时拾音，从而实现主动降噪。
7. 700万像素摄像头: 拍照
8. 点阵投影器: iPhoneX面容ID的重要模块之一。它可以投射超过30000个肉眼看不见的光点，并对它们进行分析，为脸部绘制精确细致的深度图，同时通过独立的神经引擎(Neural Engine)，即时处理用户面部数据。
   • 将人脸部的深度图保存在A11仿生处理器的Secure Enclave独立区域里，就完成了面部信息的储存。这个深度图的精确度有多高呢？苹果官方声称，Face ID的出错率只有百万分之一，相比于指纹五万分之一的失败率已经大大降低。另外，面部深度图也会开放给第三方APP，从而使用各类AR应用等等。

人脸识别的启动步骤

1. 当有物体接近手机时，距离传感器(ToF)会先被启动。
2. 距离传感器(ToF)的启动会激发泛光感应元件和红外摄像头，泛光感应元件里的VCSEL芯片会发出若干个红外光，红外光反射回后由红外摄像头捕捉，判断是否是人脸信息。
3. 如果经由判断是人脸信息，则会启动点阵投影器，点阵投影器会发射约三万多个红外结构光点，并由红外摄像头捕捉3D人脸信息，进行人脸的图像信息提取，经由A11仿生处理器的比对，得出人脸识别信息

结构光发展

1. 从结构光的基础原理来看，激光发射器和接收装置之间必须要隔有一定距离，才能保持成像精度，而且等效距离越长，精度越高，反之亦然。
2. 对于红外线来讲，目前的屏幕经过特殊处理后，光的透过率大概在30%，甚至更低一些。
3. 屏下结构光只能采用 OLED 屏幕，因为 OLED 属于有机材料发光，不需要类似 LCD 的背光源。
